OM2.7双并版

nancy2025 · 发表于 2026-8-13 10:43

liujian2024 发表于 2026-8-12 11:12
共享一个18mm 3并电容等阻抗整流电源板，18mm直径引线电容相对便宜，3只18mm的4700uF-5600电容比单只12000- ...

感谢分享！板子钻孔数1315，这么多上JLC会不会收费啊？

liujian2024 · 发表于 2026-8-13 10:47

不会，打过免费板了

microstar · 发表于 2026-8-13 21:28

本帖最后由 microstar 于 2026-8-13 21:32 编辑

liujian2024 发表于 2026-8-13 10:37
改进建议：
1、远端大管底部电源加跳线，等阻抗；大管输出线路加宽铺锡增流；
2、输出电感前正反面的地加 ...

感谢刘老师的反馈，1和3我补充一下
1、电源开窗也是为了能后期用铜丝+焊锡确保大电流
3、那4个0.22的电阻，工作时能用手摸的，温度不高

dkkm · 发表于 2026-8-13 22:57

修正完了么？

microstar · 发表于 2026-8-15 13:10

如果没有修改意见的，晚上可以放出来

筑明 · 发表于 2026-8-15 16:40

测试过静态电流是否稳定？冷机状态下和热机状态下对比，比方说调整到静态每管100mA，现在天气热，可以在边上加一个台式风扇吹散热器来观察静态电流的变化。

microstar · 发表于 2026-8-15 17:42

筑明发表于 2026-8-15 16:40
测试过静态电流是否稳定？冷机状态下和热机状态下对比，比方说调整到静态每管100mA，现在天气热，可以在边 ...

好的，在测试了，等下上数据

microstar · 发表于 2026-8-15 18:45

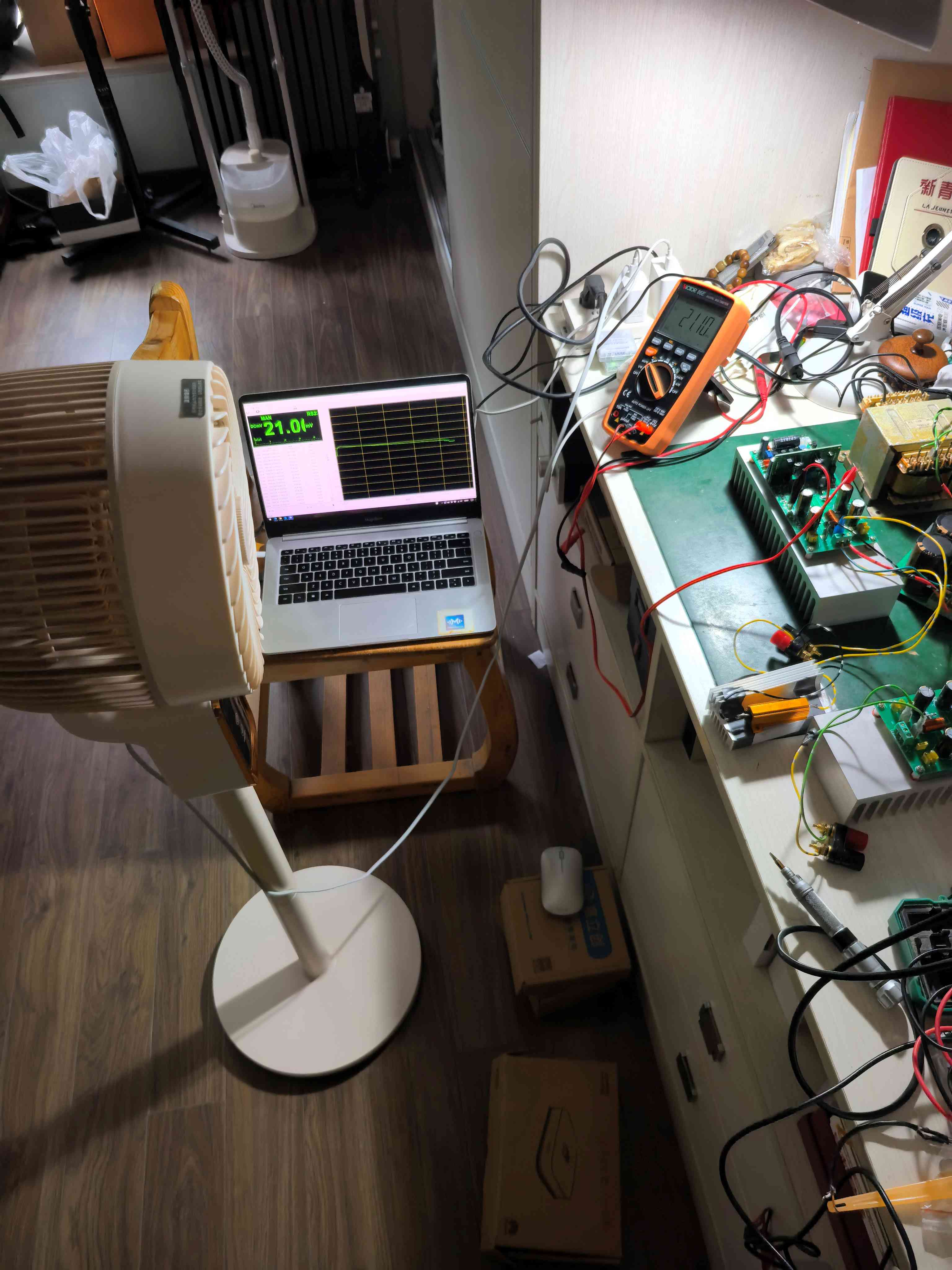

测试了50分钟，其中波动较大的部分用风扇对着吹（波动的几次是因为调节风扇上下摇头是电动的，没对准，导致重新调整了几次，每次上下摇头非得摇到顶再等他自己下来，挺浪费时间）

最大值大概是44mv，最低值大概30mv波动，风扇对着吹后最低值掉到了19mv，然后缓慢爬坡，最终稳定再30mv左右。
本次测试点是2个0.22欧的电阻上下端

筑明 · 发表于 2026-8-15 19:54

温度升高电流增加，风扇对着吹温度下降电流降低，那说明是欠补偿，和我预测的一样，这样有点不安全，很容易热失控。

e1cwx1234 · 发表于 2026-8-15 19:58

学习一下，支持数据党

microstar · 发表于 2026-8-15 21:17

筑明发表于 2026-8-15 19:54
温度升高电流增加，风扇对着吹温度下降电流降低，那说明是欠补偿，和我预测的一样，这样有点不安全，很容易 ...

从导出的数据来看，开机最高44mv，温度升高后电压逐步下降，最终稳定在30mv附近。
开风扇迅速下降，大概2分钟降到最低19mv，4分钟后逐步又调整回30mv。
从曲线来看，除了调整风扇上下摇头时造成的几个波峰，电压下降和攀升都是平滑线性的，好像都是正常的

筑明 · 发表于 2026-8-15 22:10

正常的温补应该是在达到热平衡后，短时间加热散热器后静态电流变小，短时间降温散热器后静态电流会上升，然后又通过几次反馈后静态电流稳定不变。
可以这样试验，比方说现在的静态电流是每管100mA，散热器已经是温热的，然后调大到200mA，相当于模拟在播放音乐，这时候散热器会变得更热，观察这个静态电流会不会缓慢增加或者缓慢降低，如果一直在慢慢增加就是热失控，如果能稳定不变那就非常好了。

liujian2024 · 发表于 2026-8-15 23:04

本帖最后由 liujian2024 于 2026-8-15 23:07 编辑

筑明发表于 2026-8-15 16:40
测试过静态电流是否稳定？冷机状态下和热机状态下对比，比方说调整到静态每管100mA，现在天气热，可以在边 ...

电吹风对着散热片吹热/冷风可以快速检验温补效果。

microstar · 发表于 2026-8-16 19:59

本帖最后由 microstar 于 2026-8-16 20:12 编辑

3.4.1

BOM

BOM_OM2.7_om2.7_v3.1_2026-08-09.xlsx.zip (10.72 KB, 下载次数: 50)

丹尼fish · 发表于 2026-8-16 20:30

单声道散热片用多大合适

microstar · 发表于 2026-8-16 22:13

丹尼fish 发表于 2026-8-16 20:30
单声道散热片用多大合适

按148楼散热片图片所示，宽200，深度100，高45mm（基板厚度10mm），整体温度在50摄氏度左右，还未全力播放，感觉还可以宽一点

丹尼fish · 发表于 2026-8-16 22:33

microstar 发表于 2026-8-16 22:13
按148楼散热片图片所示，宽200，深度100，高45mm（基板厚度10mm），整体温度在50摄氏度左右，还未全力播 ...

那估计两块在2.5斤左右

牛哥 · 发表于 2026-8-17 09:30

microstar 发表于 2026-8-16 19:59
3.4.1

看板子上的位置应该够，能不能把中间的散热片给个固定脚，感觉这样只依靠管脚支撑的方式有点不放心。

dkkm · 发表于 2026-8-17 10:16

实在不行自己打孔安装也可以吧，类似这种散热器。

zjzj007 · 发表于 2026-8-17 11:46

dkkm 发表于 2026-8-17 10:16
实在不行自己打孔安装也可以吧，类似这种散热器。

看着这照片眼熟啊
