OM2.7双并版

zjzj007 · 发表于 2026-7-8 21:46

本帖最后由 zjzj007 于 2026-7-8 21:52 编辑

liujian2024 发表于 2026-7-8 09:23
你可以用电桥（0.1V/10lHz）测试一下结电容和质超的对比一下,大概率就是zhichao tie pai de.

10kHz/ ...

刘老师，我测试了两款韩国管子，1943、5200的极间电容好像和质超的有差别，个别指标有点接近华微。

microstar · 发表于 2026-7-8 22:03

zjzj007 发表于 2026-7-8 21:46
刘老师，我测试了两款韩国管子，1943、5200的极间电容好像和质超的有差别，个别指标有点接近华微。

...

你测我也测

microstar · 发表于 2026-7-8 22:30

本帖最后由 microstar 于 2026-7-8 22:32 编辑

忙里偷闲，今天把音量电位器和rca的线做好了，可以正式对比双并和单管的rmaa了

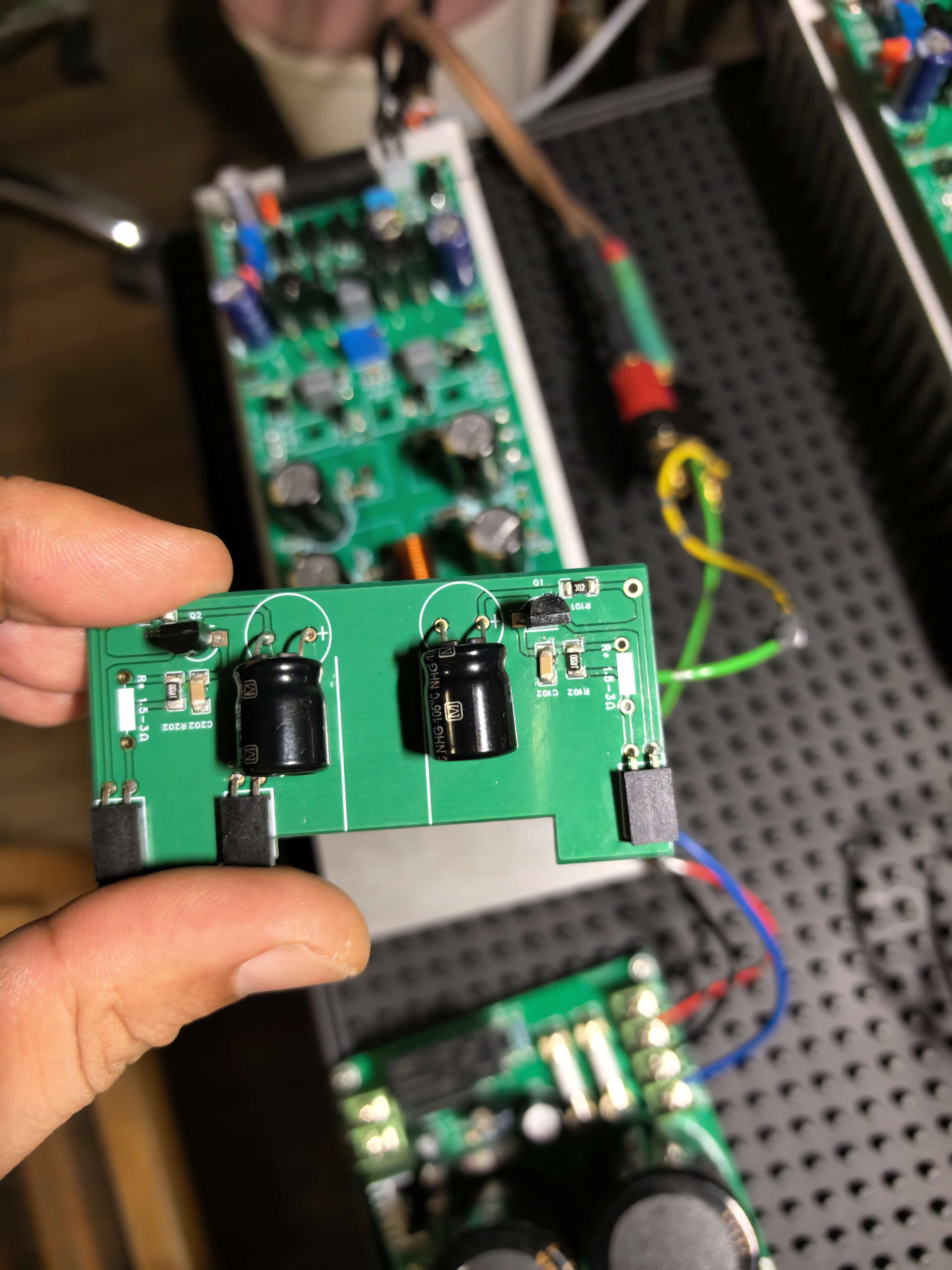

在设计的时候，留了1个电源接口，让差分放大部分单独供电，或者断开22r电阻，通过电容倍增器供电，这是电源倍增器子卡的样子

去掉22r电阻，插上功放板合体

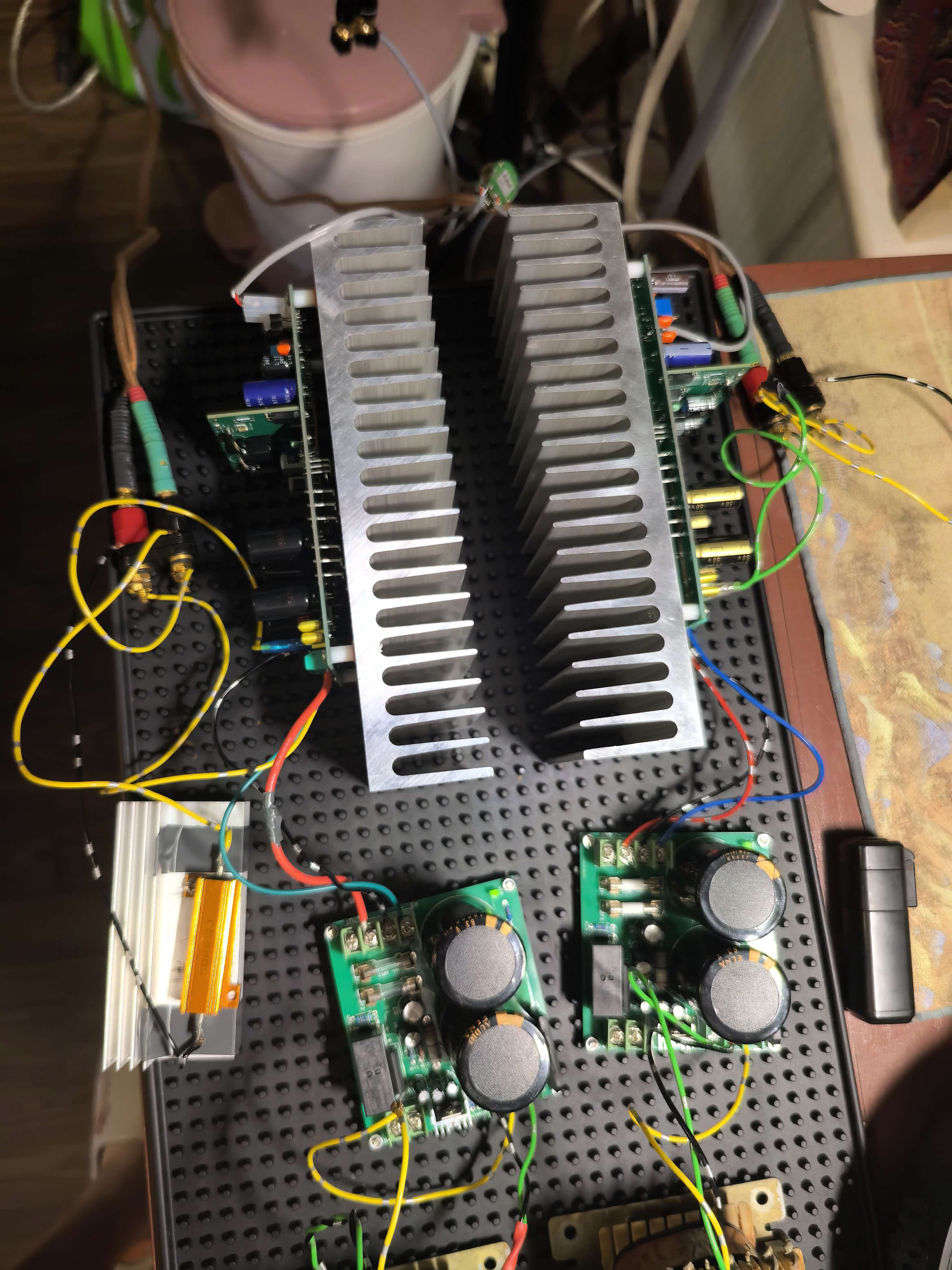

连接线材，接上负载开测

附上rmaa对比，两者均带8R负载

microstar · 发表于 2026-7-8 22:35

本帖最后由 microstar 于 2026-7-8 22:37 编辑

继续上传rmaa具体对比的图（白色双并，绿色单管）
频率

IMD失真

THD失真

噪音

顺便吐槽下，双并温度真的高，室温30度，散热器温度50度

liujian2024 · 发表于 2026-7-8 22:55

zjzj007 发表于 2026-7-8 21:46
刘老师，我测试了两款韩国管子，1943、5200的极间电容好像和质超的有差别，个别指标有点接近华微。

...

ES 的1943/5200除了接近华微的，也接近质超的0302/0281，如果你有ES的0302/0281，测试结果可能与ES的1943/5200也接近。

筑明 · 发表于 2026-7-8 22:59

microstar 发表于 2026-7-8 22:35
继续上传rmaa具体对比的图（白色双并，绿色单管）
频率

加上电容倍增器后效果很明显。

microstar · 发表于 2026-7-8 23:27

筑明发表于 2026-7-8 22:59
加上电容倍增器后效果很明显。

加了后15k多了一个峰，大概-86db，还在想怎么能去掉

zjzj007 · 发表于 2026-7-9 05:23

microstar 发表于 2026-7-8 22:03
你测我也测

我的技术水平有限，你测的我看不太懂，还得继续学习。

zjzj007 · 发表于 2026-7-9 05:27

liujian2024 发表于 2026-7-8 22:55
ES 的1943/5200除了接近华微的，也接近质超的0302/0281，如果你有ES的0302/0281，测试结果可能与ES的1943 ...

所以。ES是哪家芯片厂代工的还真不好说呀。

筑明 · 发表于 2026-7-9 08:03

microstar 发表于 2026-7-8 23:27
加了后15k多了一个峰，大概-86db，还在想怎么能去掉

可能是地线的问题，50Hz的峰还增加了差不多10db。

liujian2024 · 发表于 2026-7-9 08:24

zjzj007 发表于 2026-7-9 05:27
所以。ES是哪家芯片厂代工的还真不好说呀。

如果ES的0281/0302结电容与ES的1943/5200接近，且耐压高达350V，那就极可能就是华微打标的

zjzj007 · 发表于 2026-7-9 11:34

本帖最后由 zjzj007 于 2026-7-9 11:43 编辑

liujian2024 发表于 2026-7-9 08:24
如果ES的0281/0302结电容与ES的1943/5200接近，且耐压高达350V，那就极可能就是华微打标的

      我问了一下某宝该品牌经销商，这批货为韩国东部的流片，芯片上有CHN标志的才是大陆代工，一般由华虹或积塔代工。我豆包了一下，流片的概念是：“流片 = Tape-out，半导体行业核心术语：是芯片设计完成、全部验证通过后，把最终版图文件（GDSII）交付晶圆代工厂（Foundry），把电路图纸做成真实硅基芯片的全过程，是设计终点、制造起点”
      通俗理解：芯片的试生产 / 打样，先做出实物样片测试功能、功耗、时序，验证无误再大规模量产。
      我个人认为在东芝、ON等大厂管子假货满天飞的当下，选用一些其他厂商的管子用用也不乏是明智之举。

liujian2024 · 发表于 2026-7-9 12:00

就是所谓到国外蹭个洋名设计外包，实际制造厂家，嘿嘿。同前几天上海某公司雇印度组长4个月上杀锁控公司一样，舔屁股还是很香。

zjzj007 · 发表于 2026-7-9 12:03

本帖最后由 zjzj007 于 2026-7-9 12:07 编辑

liujian2024 发表于 2026-7-9 12:00
就是所谓到国外蹭个洋名设计外包，实际制造厂家，嘿嘿。同前几天上海某公司雇印度组长4个月上杀锁控公司一 ...

狗能吃到屎当然觉得香，哪怕是屁股沟子里剩的一点点

，我已经联系上他们总部的销售工程师，给寄点推动管和功率管的样品回来测试。

liujian2024 · 发表于 2026-7-9 17:06

EKS的饱和电压太高

microstar · 发表于 2026-7-9 18:22

今晚我来测一下国产3G功率管在实际上机后的表现。

microstar · 发表于 2026-7-9 18:27

筑明发表于 2026-7-9 08:03
可能是地线的问题，50Hz的峰还增加了差不多10db。

50hz我觉得是摆地摊造成的，因为单管我采用的是电源分体设计，通过航空插连接功放，50赫兹干扰屏蔽了。双并没有接大地，装箱后50和其倍频干扰应该能压下来

zjzj007 · 发表于 2026-7-9 18:36

liujian2024 发表于 2026-7-9 17:06
EKS的饱和电压太高

照您这么说，EKS的3281和1302的饱和电压还可以，就是放大倍数太低了，N管的HFE才50几，P管也就70几。

zjzj007 · 发表于 2026-7-9 18:47

microstar 发表于 2026-7-9 18:22
今晚我来测一下国产3G功率管在实际上机后的表现。

3G是啥管？

microstar · 发表于 2026-7-9 19:14

zjzj007 发表于 2026-7-9 18:47
3G是啥管？

语音输入的，三极管。

[DIY制作] OM2.7双并版
