OM2.7双并版

丹尼fish · 发表于 2026-7-9 19:14

microstar 发表于 2026-7-7 20:59
嗯，不知道哪里出了问题，我检查了几个实测的记录，无论单管的还是并管的，带载还是不带载thd都干到了0.0 ...

可以贴pcb正反图不，也想参考下您板子改下板子布局做大一点，第一次画分立没经验，以前都玩厚膜

microstar · 发表于 2026-7-9 21:26

测试继续，今天对双并的底噪，2对管的静态情况做进一步的微调

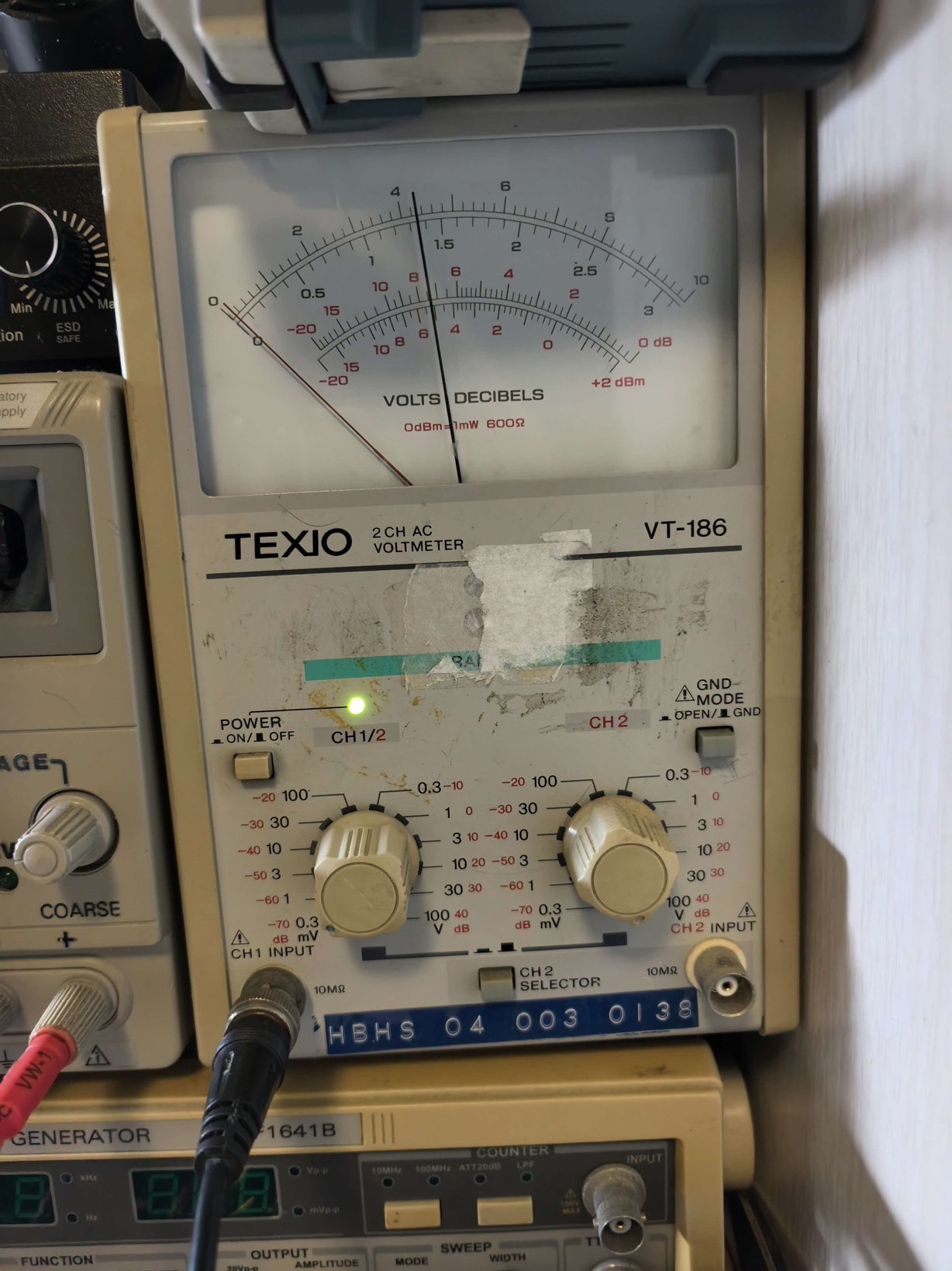

功放和毫伏表热机后，加上8R负载，短路in，测得底噪为0.44mv，装机后应该还能降低

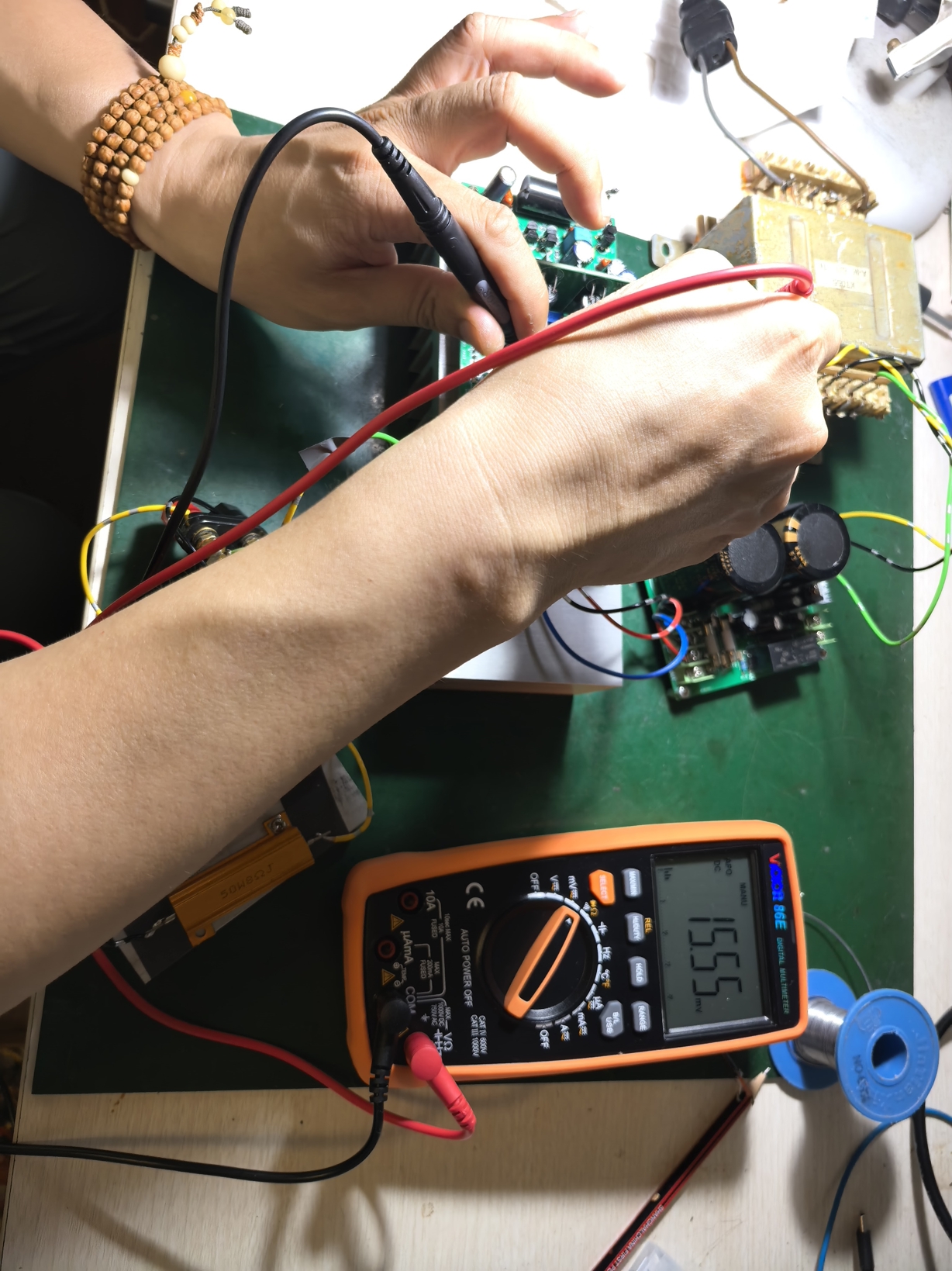

功率管采用的是国产杰盛微的0281/0302，使用的是同批次，到货后用表测了下（vbe用二极管档，hfe用多功能仪）基本一致，那么在实际工作中使用情况怎么样呢？看下图

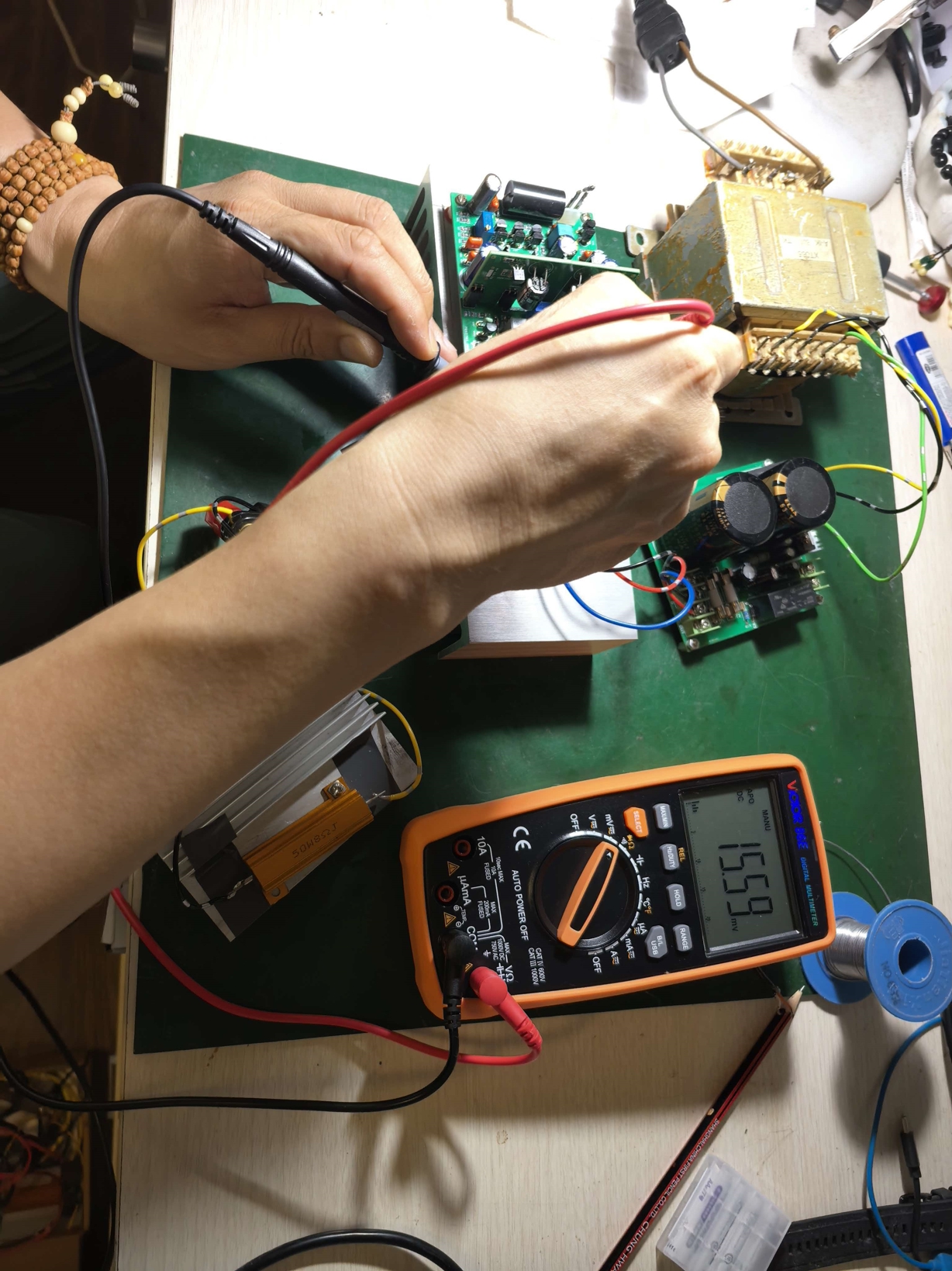

另一对

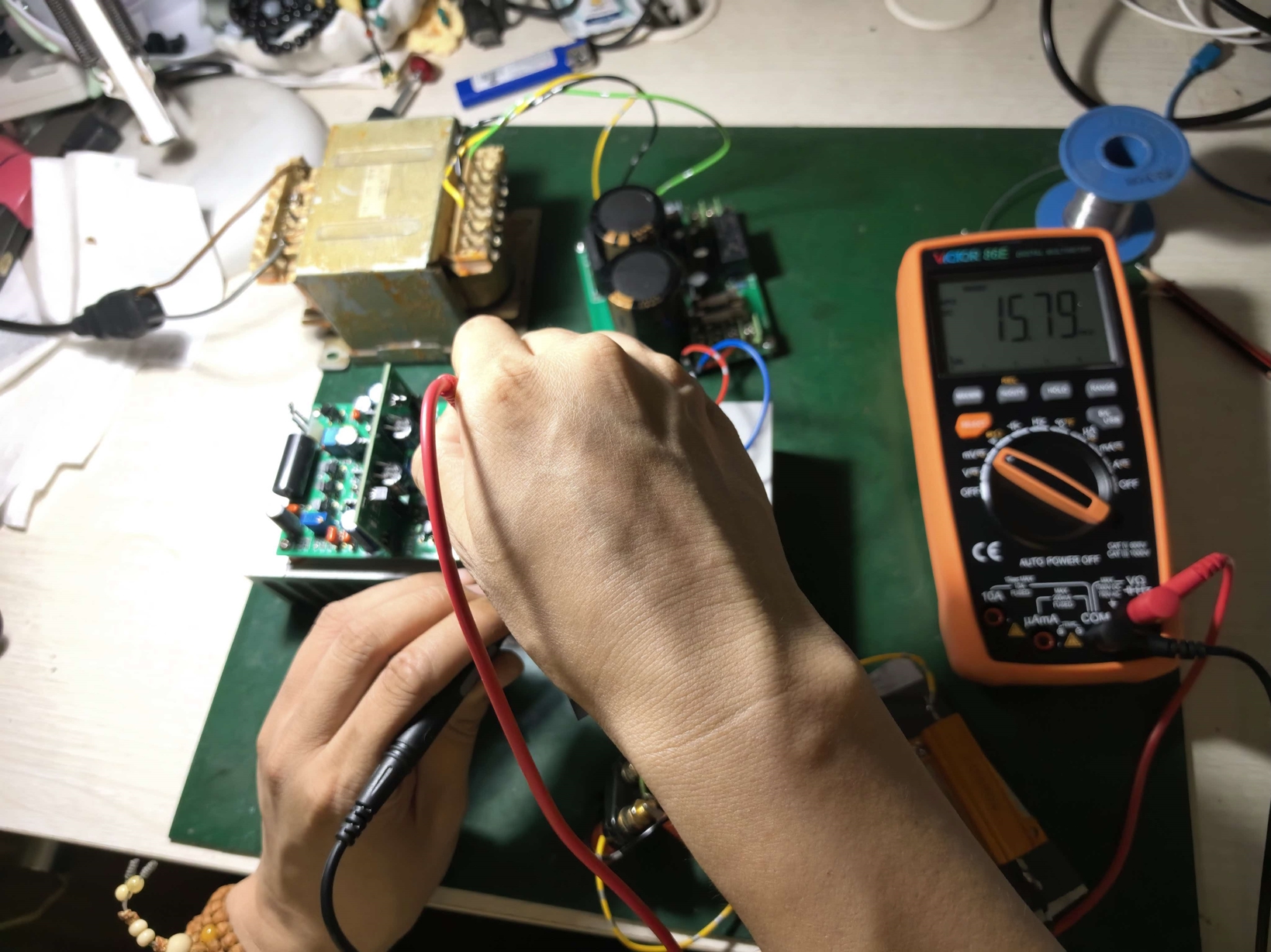

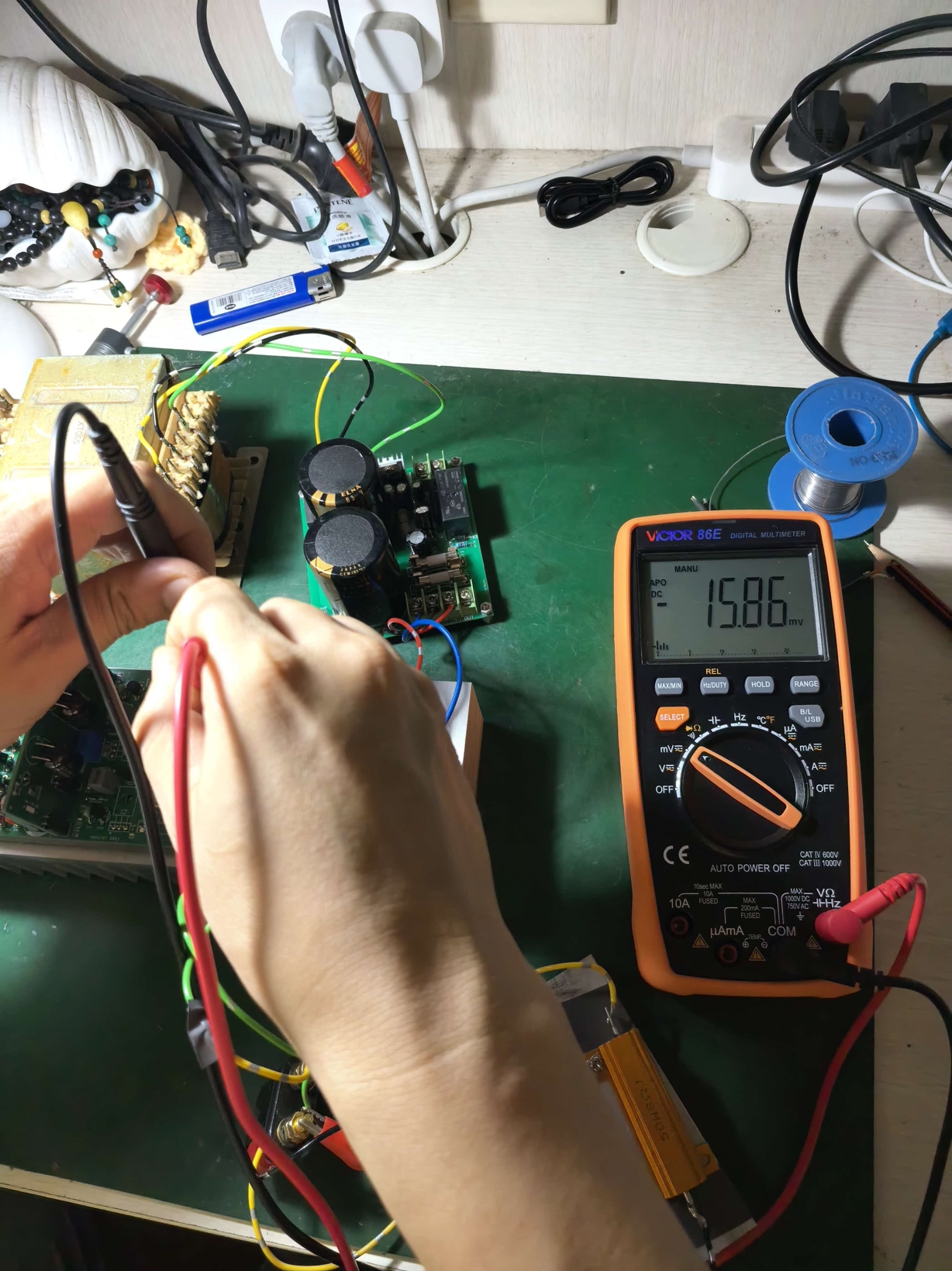

测试的是每个0.22r的电压，可以看到三极管的静态电流差异不大（我尽力了，但是每次测量电流总在轻微变化）
看来国产大管的一致性还是不错的

microstar · 发表于 2026-7-9 21:39

丹尼fish 发表于 2026-7-9 19:14
可以贴pcb正反图不，也想参考下您板子改下板子布局做大一点，第一次画分立没经验，以前都玩厚膜

反面

PCB除了预留了子卡设计外，我还有2个小变化，1是落地负反馈电容并了0.1的电容，2是把大电流地和小电流地用0R电阻做隔离

丹尼fish · 发表于 2026-7-10 14:33

microstar 发表于 2026-7-9 21:39
反面

谢谢~~~

zq22 · 发表于 2026-7-10 16:14

microstar 发表于 2026-7-9 21:39
反面

请教学长：这个图片清晰度这么大有好办法贴图？

microstar · 发表于 2026-7-10 17:04

引用网络相册图片，不要上传本地论坛的

zq22 · 发表于 2026-7-10 17:10

谢谢指教，有机会试试。

zjzj007 · 发表于 2026-7-13 11:58

刚发现，楼主的兰花指翘的好雅致

microstar · 发表于 2026-7-13 17:43

zjzj007 发表于 2026-7-13 11:58
刚发现，楼主的兰花指翘的好雅致

可恶！奇怪的观测角度，注意力不应该在晶体管的一致性上吗？

丹尼fish · 发表于 2026-7-13 20:54

zjzj007 发表于 2026-7-13 11:58
刚发现，楼主的兰花指翘的好雅致

可能那只手被电怕了

microstar · 发表于 2026-7-14 08:48

丹尼fish 发表于 2026-7-13 20:54
可能那只手被电怕了

原来玩电子管的时候被电过，确实心有余悸。300多v的高压电了2-3天心脏都不舒服。另一个朋友被1200v直流拉弧电了，手被打出一道口子

zjzj007 · 发表于 2026-7-14 11:52

microstar 发表于 2026-7-13 17:43
可恶！奇怪的观测角度，注意力不应该在晶体管的一致性上吗？

嗯嗯，我更关注晶体管的一致性。

liujian2024 · 发表于 2026-7-15 11:24

好奇，两只手都占用上了，图片是咋拍的？

zjzj007 · 发表于 2026-7-15 11:30

liujian2024 发表于 2026-7-15 11:24
好奇，两只手都占用上了，图片是咋拍的？

刘大哥，我已经被楼主骂了，要关注元件的一致性，而不是关注手。

丹尼fish · 发表于 2026-7-15 15:17

liujian2024 发表于 2026-7-15 11:24
好奇，两只手都占用上了，图片是咋拍的？

你说的有点吓人啊

liujian2024 · 发表于 2026-7-15 16:15

这是敬业、奉献和为DIY爱好者服务的精神在支持着作者给大家拍图，大家都知道，拍图处理并上传分享不易，感谢。

microstar · 发表于 2026-7-15 20:20

哈哈，感谢lp大人客串摄影师。

dkkm · 发表于 2026-7-16 10:57

这时候就需要多个数字万用表了，我有6块。

zjzj007 · 发表于 2026-7-16 12:44

本帖最后由 zjzj007 于 2026-7-16 12:46 编辑

dkkm 发表于 2026-7-16 10:57
这时候就需要多个数字万用表了，我有6块。

我手里有钳形表1块、笔式表2块、5位半插电台表1块、手持表5块。一共9块表。

dkkm · 发表于 2026-7-16 12:52

哈哈，我们是差生文具多。
