OM2.7双并版

zjzj007 · 发表于 2026-7-16 13:04

dkkm 发表于 2026-7-16 12:52
哈哈，我们是差生文具多。

说的没错，估计高手们是一块指针表走天下。

microstar · 发表于 2026-7-17 11:56

我也是好几块表，指针的MF10，国内组装的DT831，贵电的930，不知名的炮灰表（好歹也是个硬封）日常使用是安捷伦的1232a（脆皮鸡，塑料外壳不行）和最近入手的这块胜利的VC86E
别说，这块胜利的表除了底数不能归零，用起来还不错，反应速度，显示情况，都不比安捷伦的差

zjzj007 · 发表于 2026-7-17 12:48

本帖最后由 zjzj007 于 2026-7-17 12:51 编辑

microstar 发表于 2026-7-17 11:56
我也是好几块表，指针的MF10，国内组装的DT831，贵电的930，不知名的炮灰表（好歹也是个硬封）日常使用是安 ...

我手里唯一能拿的出手的万用表，就是图中这块英国5位半插电台式万用表。

dkkm · 发表于 2026-7-21 16:29

楼主还有PCB么？

丹尼fish · 发表于 2026-7-23 14:04

microstar 发表于 2026-7-7 20:56
TK的拆机牛，大概350va吧

变压器多少电压

microstar · 发表于 2026-7-23 21:18

dkkm 发表于 2026-7-21 16:29
楼主还有PCB么？

没有了，当时打板只打了3块。等优化这个版本的一个小的问题我会发布打板文件的，最近工作调整没有时间弄

microstar · 发表于 2026-7-23 21:19

丹尼fish 发表于 2026-7-23 14:04
变压器多少电压

主绕组双32，38。副绕组双14

丹尼fish · 发表于 2026-7-24 00:40

microstar 发表于 2026-7-23 21:18
没有了，当时打板只打了3块。等优化这个版本的一个小的问题我会发布打板文件的，最近工作调整没有时间弄

很期待，我先做个原作练练手

dkkm · 发表于 2026-7-25 08:24

本帖最后由 dkkm 于 2026-7-25 10:39 编辑

PCB中间固定螺丝开孔直径能大点不？用那种带弹簧和垫圈的不锈钢螺丝。

microstar · 发表于 2026-7-25 11:48

dkkm 发表于 2026-7-25 08:24
PCB中间固定螺丝开孔直径能大点不？用那种带弹簧和垫圈的不锈钢螺丝。

这个是调整的一个小问题之一。不过原设计的也没问题，我焊接的这个用的就是带弹簧圈和垫片的螺丝

zjzj007 · 发表于 2026-7-31 11:50

本帖最后由 zjzj007 于 2026-7-31 12:26 编辑

liujian2024 发表于 2026-7-8 22:55
ES 的1943/5200除了接近华微的，也接近质超的0302/0281，如果你有ES的0302/0281，测试结果可能与ES的1943 ...

申请了一些样片，刚收到，包括ES0302/0281;MJL21195/MJL21196;IXFK102N30P等，找时间测试。

丹尼fish · 发表于 2026-7-31 12:51

zjzj007 发表于 2026-7-31 11:50
申请了一些样片，刚收到，包括ES0302/0281;MJL21195/MJL21196;IXFK102N30P等，找时间测试。

看到老465后膜了，85年以后的产品

zjzj007 · 发表于 2026-7-31 13:24

丹尼fish 发表于 2026-7-31 12:51
看到老465后膜了，85年以后的产品

应该是旧酒装新瓶，ES仿制三洋的。

丹尼fish · 发表于 2026-7-31 22:36

zjzj007 发表于 2026-7-31 13:24
应该是旧酒装新瓶，ES仿制三洋的。

后期简化了，都是白色印刷字体，早期是油漆

microstar · 发表于 2026-8-9 15:31

本帖最后由 microstar 于 2026-8-9 20:20 编辑

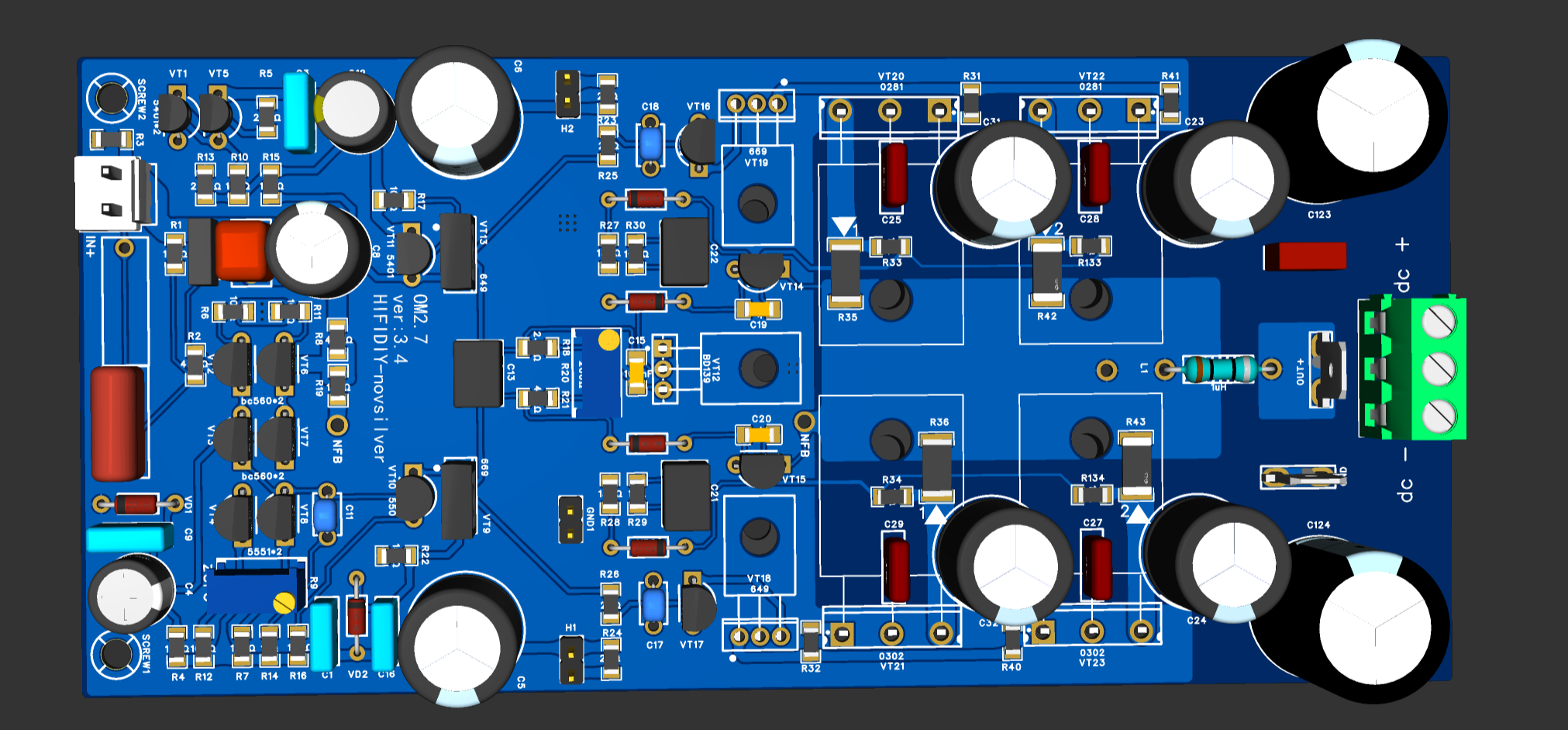

修改后的OM2.7双并打板文件上传
电源子板

Gerber_LVBO_2026-08-09.zip (56.4 KB, 下载次数: 52)

dkkm · 发表于 2026-8-9 16:31

收到，谢谢！请问可以让嘉立创焊好SMD元件么？

microstar · 发表于 2026-8-9 17:24

dkkm 发表于 2026-8-9 16:31
收到，谢谢！请问可以让嘉立创焊好SMD元件么？

可以啊，新手没干过贴片的或者偷懒都可以让jlc弄，不过价格可能划不来，手工的话贴片基本都是1206的，大的是2512的，工具合适有动手能力的都能干好

丹尼fish · 发表于 2026-8-9 18:18

本帖最后由丹尼fish 于 2026-8-9 18:22 编辑

感谢大佬，功放pcb的两处NFB连线是啥意思，另外子卡的元器件参数好像没有型号说明。

microstar · 发表于 2026-8-9 18:24

本帖最后由 microstar 于 2026-8-9 18:30 编辑

丹尼fish 发表于 2026-8-9 18:18
感谢大佬，功放pcb的两处NFB连线是啥意思，另外子卡的元器件参数好像没有型号说明。

感谢提醒，已经在95楼做了补充说明
在背面用导线把NFB连起来，以获得最准确负反馈采样点

牛哥 · 发表于 2026-8-9 19:31

microstar 发表于 2026-8-9 15:31
修改后的OM2.7双并打板文件上传
电源子板

这个双并联的板子看着布局赏心悦目，只是贴片原件对于图炮党不是太友好。有人能组织一下来个“团”，做完PCB让JLC把贴片原件全部贴好，咱们回来焊上直插原件就好了。

[DIY制作] OM2.7双并版
