OM2.7双并版

丹尼fish

HIFI5200 发表于 2026-8-10 14:28
东西太多，看的头晕，反正整流滤波后大概350V，对应安全距离多少毫米比较安全？

3.2~4mm至少

hzy1234

如果有人开团，也加我一个

microstar

liujian2024 发表于 2026-8-9 23:04
95楼的板子铺铜和铺地与相关线路的间距感觉只有0,2mm左右，爬电距离是不够的，最少设到0.65mm左右DIY自己用 ...

受教了！我用的是jlc默认的间距0.254mm，考虑的没那么细致,如有必要我再调整一下。大电流我是放在了pcb的背面，污损的程度相对来说比放正面会好一点

microstar

筑明 发表于 2026-8-10 09:06
为楼主的“为爱发电”的行为点赞！
昨天有时间，把这个OM2.7的电路重新仿真了，针对一些小问题也尝试改善 ...

是图上的R30么？用2个二极管正反接，加一个电容吸收？
另，筑大，你说的米勒电容是不是在第二级电压放大部分串在vt10基极和vt9集电极上？

筑明

microstar 发表于 2026-8-10 22:32
是图上的R30么？用2个二极管正反接，加一个电容吸收？
另，筑大，你说的米勒电容是不是在第二级电压放大 ...

是的，在我的图上是R30，加两个二极管就是当这个电阻上的电压超过0.7V时二极管导通，不会烧电阻，那个0.1uf电容是高频通路，也可以不加；
米勒电容是我图上的C14。

microstar

筑明 发表于 2026-8-10 22:43
是的，在我的图上是R30，加两个二极管就是当这个电阻上的电压超过0.7V时二极管导通，不会烧电阻，那个0.1 ...

vt9和vt10是om2.7的图纸，对应你在帖子发的就是Q31的基极和Q18的集电极吧？

筑明

microstar 发表于 2026-8-10 23:06
vt9和vt10是om2.7的图纸，对应你在帖子发的就是Q31的基极和Q18的集电极吧？

是的，在原来PCB的基础上加一个电容焊盘很容易，到时候可以二选一。

korumminar

这样的相位图正常吗？看不懂。。。

korumminar

korumminar 发表于 2026-8-11 18:40
这样的相位图正常吗？看不懂。。。

如果正常，那不是相位裕度非常大了。

microstar

小修小补的一版，变化如下：
1、修改爬电距离，焊盘改十字连接为全连接
2、R3电阻增加2个保护二极管（sod323封装）
3、修改背面R38/39（3.6r）放置位置
4、在VT9和vt10之间增加了米勒电容，兼容2种方式的安装（装C11和R14就不用装C0，反之亦然）为了装下C0，vt13/9的位置微调了。
5、修改R22R17位置，让VT13/9散热片不会空间干涉（散热片选型：三极管背面到散热片背面厚度不要超过3.5mm的，选开口朝一边的的散热片厚度不会超过3mm）

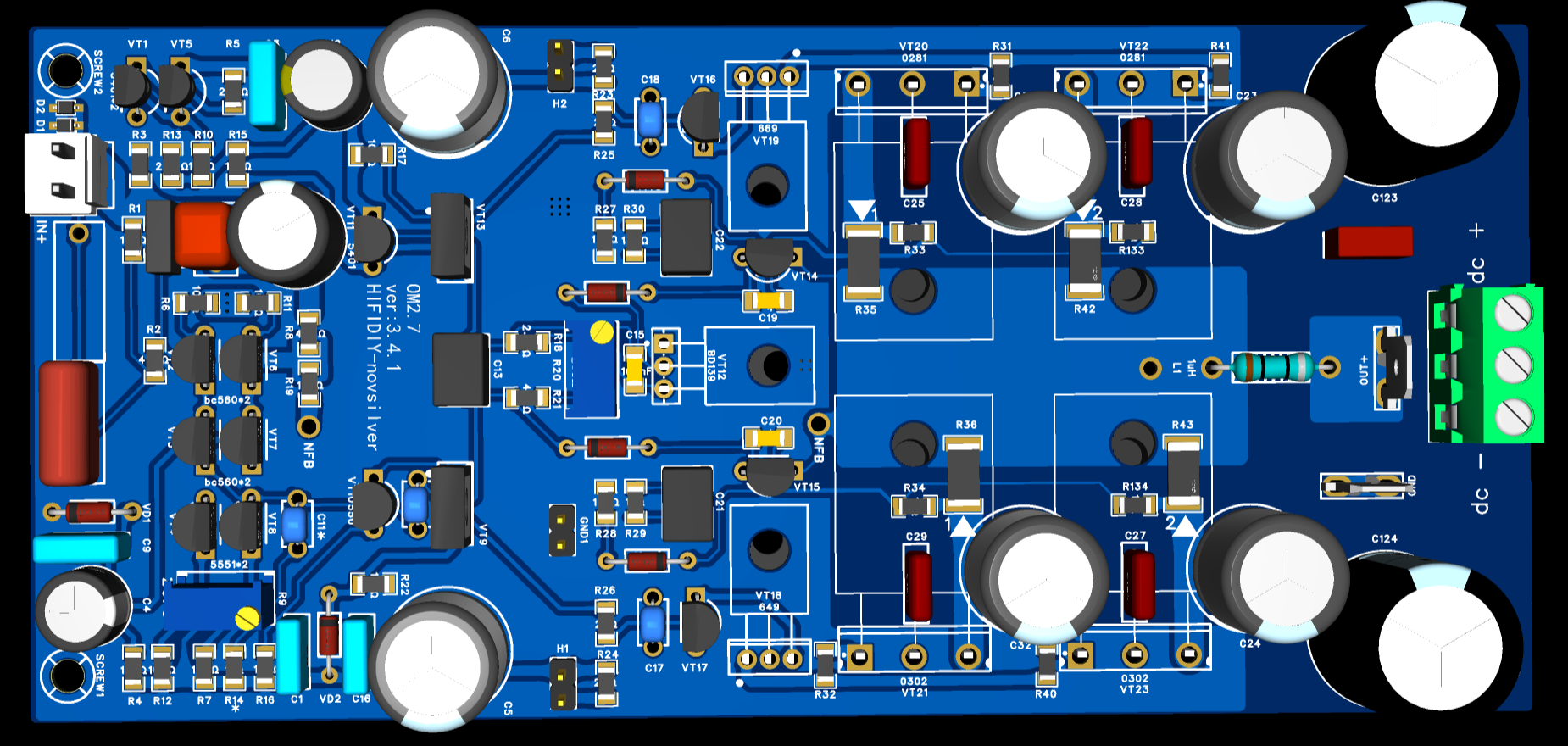

初步放出3.4.1，大家先看下

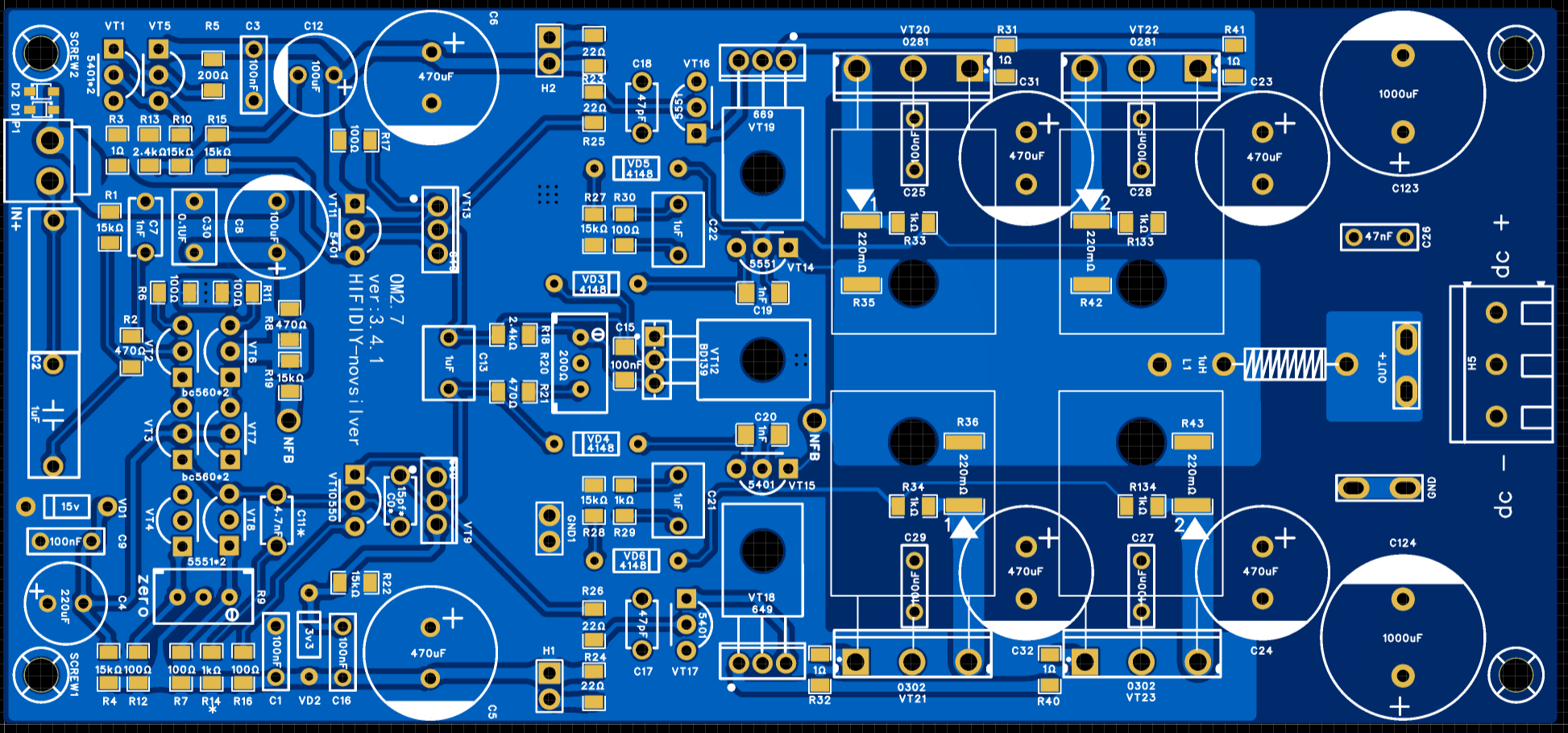

正面

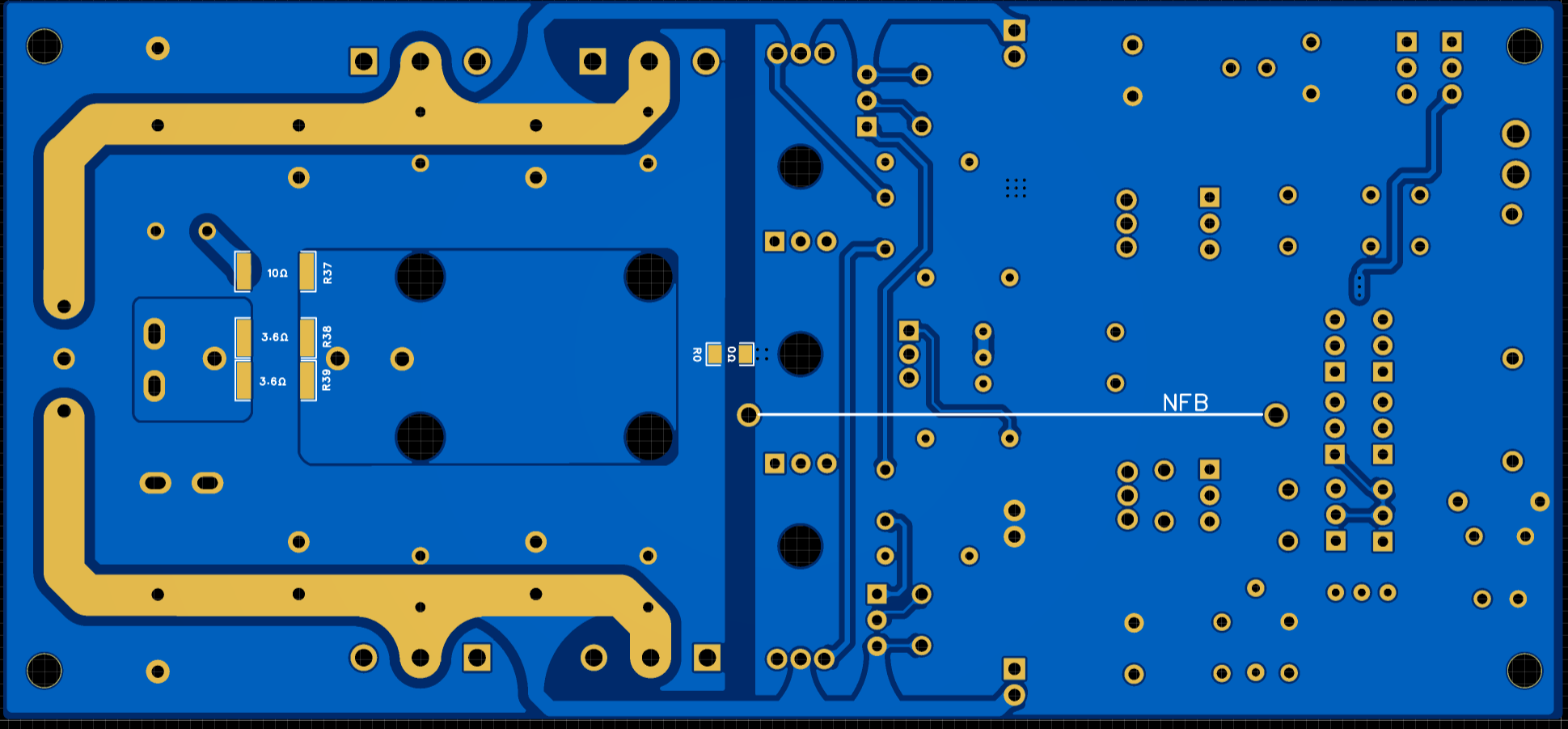

反面

korumminar

画的太漂亮了。

dkkm

更好了！

丹尼fish

越来越好了，我记得有位坛友好像针对5551和TT004这类不同脚位管子做了两组不同脚位并排的设计，增强了原件替换的通用性，可以考虑喔~

liujian2024

1、输出R、L不能为了美观采用同轴套装，要分开并列安装，确定要这样装，电感用大直径的。
2、电源线路顶部空着也是空着，能双面走线就双面走线加过孔并联，降低阻抗提高载流量；
图中电源线宽度估计只有4-5mm且位于背部散热不良，且音频电流以中高频电流为主，载流量顶多7A，适当加宽并正反面双并。

筑明

liujian2024 发表于 2026-8-12 08:57
1、输出R、L不能为了美观采用同轴套装，要分开并列安装，确定要这样装，电感用大直径的。
2、电源线路顶部 ...

楼主的输出电感只是用了电阻的封装，不是同轴安装，贴片电阻在底部；
电源走线已经开窗露铜，可以加铜条焊接扩流，当然，顶部再走一个通道会更好，我喜欢把大电流的正负电源线走差分，互相抵消。

liujian2024

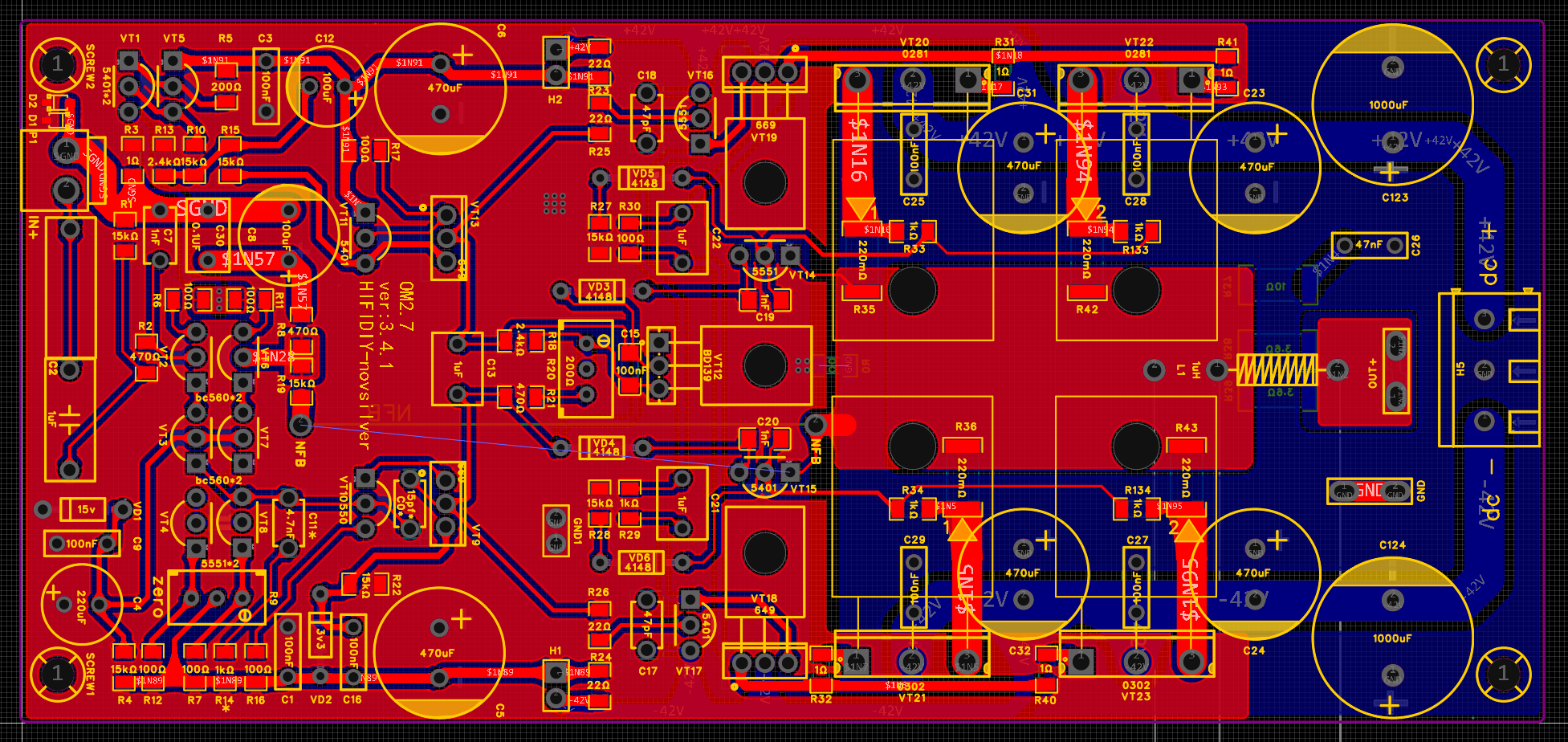

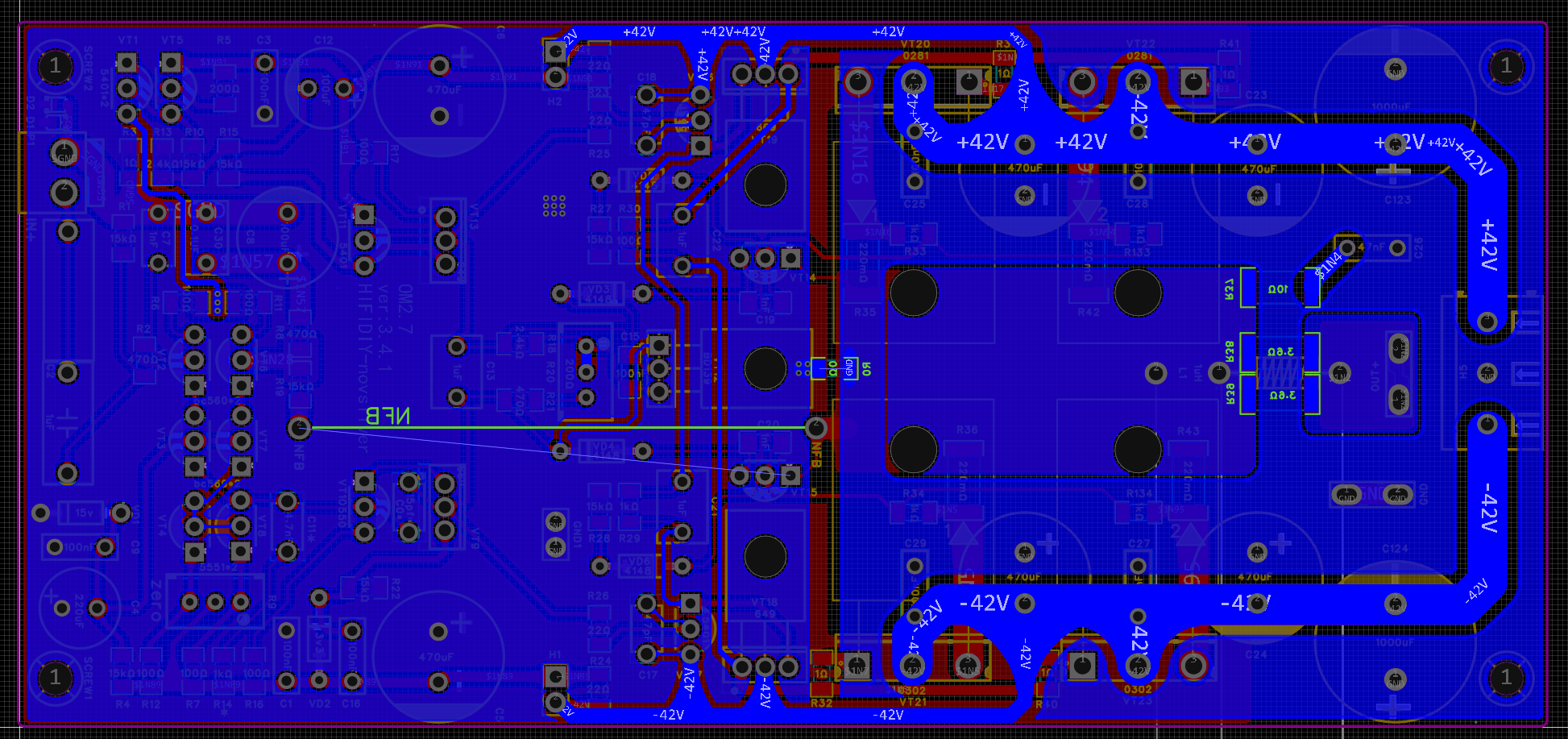

共享一个18mm 3并电容等阻抗整流电源板，18mm直径引线电容相对便宜，3只18mm的4700uF-5600电容比单只12000-15000uF电容至少便宜1倍，
获得更低的ESR和更高的纹波电流，获得合理多并电容的优势（可以用拔河选手同步出力与不同步出力来形象理解）。

等阻抗：整流桥端子至各电容引脚的充电回路电阻相等，各电容引脚至引出V+、V-至电容另一个脚的放电回路电阻相等，
还要做到线路尽可能的宽，阻抗尽量低，爬电距离不能太小，PCB铜层尽量利用满，采用双面布线和加过孔（改善趋肤效应导致的电流不均，线路利用率降低的问题）降低电阻，
采用局部铺锡和过孔进一步降低电阻和集中汇流及改变电流电阻分布，要做好很费精力。

欢迎坛友对比测试。

最下面还有一个V2.0版本，等阻抗效果可能会更好。

liujian2024

筑明 发表于 2026-8-12 10:36
楼主的输出电感只是用了电阻的封装，不是同轴安装，贴片电阻在底部；
电源走线已经开窗露铜，可以加铜 ...

电感轴水平布置对周围线路的磁场干扰更低。垂直布置全部磁通对周围回路都会产生干扰。
水平布置最多只有不到50%的磁通会对周边回路产生干扰。
建议改为水平布置更好。

更进一步在水平电感轴向漏磁通会影响的近区区域将线路下置并在其上顶部铺铜，利用铺铜区的感应涡流屏蔽作用能进一步降低电感磁通干扰。

筑明

liujian2024 发表于 2026-8-12 15:26
电感轴水平布置对周围线路的磁场干扰更低。垂直布置全部磁通对周围回路都会产生干扰。
水平布置最多只有 ...

又学习到一点，谢谢刘老师。

microstar

通孔看的我密集恐惧症都要出来了。
修改如下：
1、调整正负电源走线，上下都布了一层，并用通孔连接

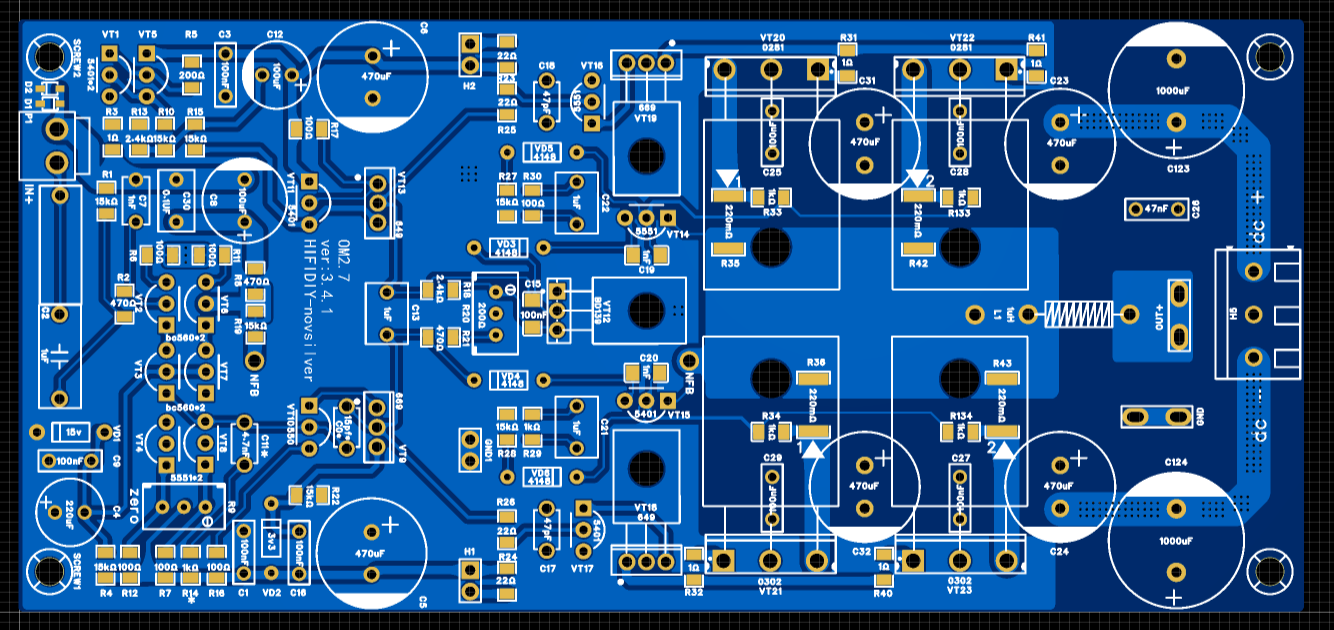

2D效果图 正面

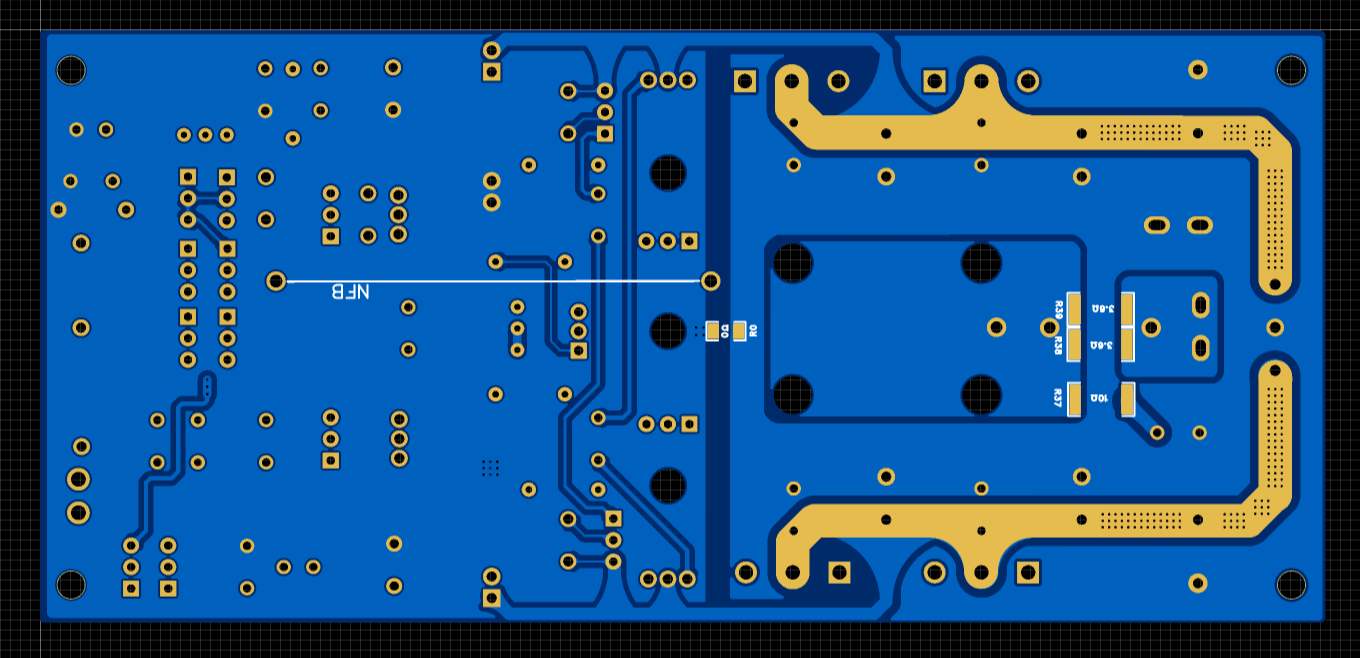

反面

liujian2024

改进建议：
1、远端大管底部电源加跳线，等阻抗；大管输出线路加宽铺锡增流；
2、输出电感前正反面的地加宽加分割线，实现并联大管等阻抗，贴片加过孔降阻抗加大散热面积改善贴片电阻散热；
3、紧挨贴片电阻的退藕电容位置微调，贴片电阻额定功率时温度近200度，50%功率时也超过100度，能远点就远点；
4、输出GND减窄加高，电源+、-线路调整，过孔改为双排孔（线路太窄，过孔多有效线路变窄），顶部增加并联地线，降低1000UF地回路电阻。
5、过孔间距设为主通最高频率的2δ趋肤深度，视线路宽度建议1.2-3mm间距为宜，太密线路等效宽度降低，频线路电阻会增加。
