一款俄罗斯的Only Music 2.7 功放板

HIFI5200

microstar 发表于 2026-6-5 16:14
还要看变压器功率，如果环变500va以上不装容易烧保险、跳闸

变压器550W，定制的。

microstar

看你的设计图是环形变压器，建议还是装软启。我做过一个600va牛8w电容的机子，开机保险烧的我怀疑人生。环变的启动电流太大了，后来装了软启就好了。（可以先尝试用慢熔保险丝看看顶不顶得住）
另你最好还预留一个隔直电路的空间，不然电网质量不好的时候变压器的叫的厉害。

a399288395

看样子 网友们这是给奔驰Smart装了个12缸的发动机，  总共就1对管， 功率撑死了100W, 双声道200W 绰绰有余。

上 600W的牛，8万的大水塘，连软起都整上了， 太夸张了， 。

HIFI5200

a399288395 发表于 2026-6-5 17:27
看样子 网友们这是给奔驰Smart装了个12缸的发动机，  总共就1对管， 功率撑死了100W, 双声道200W 绰绰有余 ...

变压器是4年前定制的，放床底吃灰中，因电压正合适（双34VAC,7A），所以用上去，属于是大材小用。

mapeng

用过一个500VA的环牛做功放，没有软启动，也不烧保险，后来发现是铜包铝的漆包线...

丹尼fish

筑明 发表于 2026-2-21 22:06
失真做低不难，难的是失真低又好听。
这个线路的架构还不错，很容易做到低失真，图中的用管有欠考虑，VT16 ...

筑明哥，我手里的牛如果是AC35-AC42这种电压，这对管换成啥可以支持

筑明

丹尼fish 发表于 2026-6-6 12:53
筑明哥，我手里的牛如果是AC35-AC42这种电压，这对管换成啥可以支持

TO126封装的管子，参考“liujian2024”先生的视放管测试结果选管，我在这个位置一般选择TTA004B/TTC004B，有新管可以买，而且没有假冒货。

zq22

感觉手中这个06/56应该可以代替5401/5551

Astralark

基本上做好了，差分放大安森美 BC559C 配对 hPE 513-545 四对，每组配对，电压放大安森美 BC549C 配对 hPE 538，电流镜安森美 2N5551 Vbe 配对 625，差分恒流源安森美 2N5401 Vbe 配对 613，放大 CJ 2SB649A hPE 147，2SD669 还没买也打算 CJ 的，不过 hPE 有点低，可能换 250，320 档的；温补 ST BD139 hPE 137，安森美 0281 和 0302 没配 。 电阻全部 Vishay MBB0207，MRS25，反馈 Nichion EP BP 黑皮（正版），小电容 Lelon 固液，470uf 是松下 M，1000uf Nichicon HW，1uf 松下 EC-WF，104 厦门法拉 MKP，聚苯乙烯和锡膜 pf 电容，全部元件全新正版，几乎没有淘宝货，电路板总成本 450（其中打板就 200 多）

贴片板 OM2.7 也到了，之后在弄

这个小的 OM27 太小了，一个缺点就是电感和 1uf 电容基本上是贴着的，这不太对吧

有个 300W 的 Piltron 牛 30V + 15V，但是我想换个 O 牛，3207 或者 2807 机箱，板子贴散热上

a399288395

zq22 发表于 2026-6-6 17:12
感觉手中这个06/56应该可以代替5401/5551

5551 5401 又不是天价买不到， 出了问题自讨苦吃，何必呢。 你这管子耐压明显就不如5551 5401。

a399288395

Astralark 发表于 2026-6-6 17:24
基本上做好了，差分放大安森美 BC559C 配对 hPE 513-545 四对，每组配对，电压放大安森美 BC549C 配对 hPE  ...

这么好的用料，  不知道音质是否足够优秀 能否更上一层楼。等你装好了  也给我们分享看 音质怎么样

zq22

a399288395 发表于 2026-6-6 17:41
5551 5401 又不是天价买不到， 出了问题自讨苦吃，何必呢。 你这管子耐压明显就不如5551 5401。

是的，5401/5551是视放管，耐压和ft 都比较高。

丹尼fish

筑明 发表于 2026-6-6 15:40
TO126封装的管子，参考“liujian2024”先生的视放管测试结果选管，我在这个位置一般选择TTA004B/TTC004B ...

那这样的话两个管子的引脚顺序应该是不同。需要重新排版打板

筑明

丹尼fish 发表于 2026-6-6 19:21
那这样的话两个管子的引脚顺序应该是不同。需要重新排版打板

2N5401/5551是EBC，TO126管子是ECB，只要把BC脚扭一下就行，没必要重新打板，不过电压提高了后最好是双并或者是三并管。

丹尼fish

筑明 发表于 2026-6-6 20:12
2N5401/5551是EBC，TO126管子是ECB，只要把BC脚扭一下就行，没必要重新打板，不过电压提高了后最好是双并 ...

好的，蟹蟹筑明哥提醒～

丹尼fish

筑明 发表于 2026-6-6 20:12
2N5401/5551是EBC，TO126管子是ECB，只要把BC脚扭一下就行，没必要重新打板，不过电压提高了后最好是双并 ...

对了筑明哥，这4+5个管子都需要并管操作嘛

筑明

丹尼fish 发表于 2026-6-6 20:54
对了筑明哥，这4+5个管子都需要并管操作嘛

不是这几个管子，我是说输出的那对管子，电压高了后单管容易烧。

丹尼fish

筑明 发表于 2026-6-6 22:21
不是这几个管子，我是说输出的那对管子，电压高了后单管容易烧。

提的问题怕惹人笑话，我已私信您

microstar

功放做好有一段时间了，从听感来说感觉指标不会差，但对不能直观的评估其性能还“耿耿于怀”，虽然同一块pcb，我和俄罗斯发布者的差距有多大呢？
这几天把电脑重装win10，花了九牛二虎之力把火线声卡驱动打上用rmaa测试OM2.7的指标（以上测试为空载）

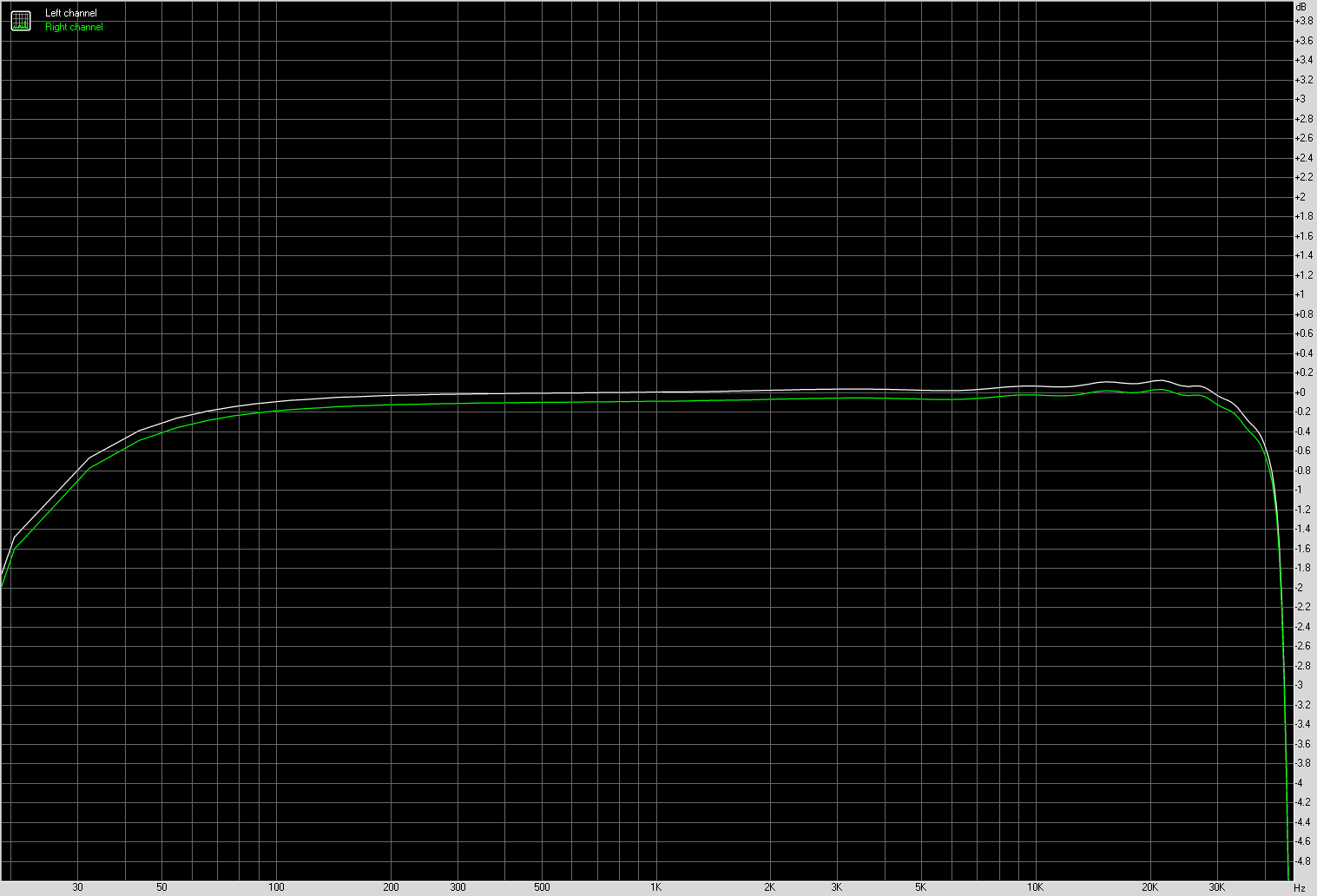

频率响应：低频做了衰减，在30hz衰减了0.8db，听感上来说我还觉得低频略丰富

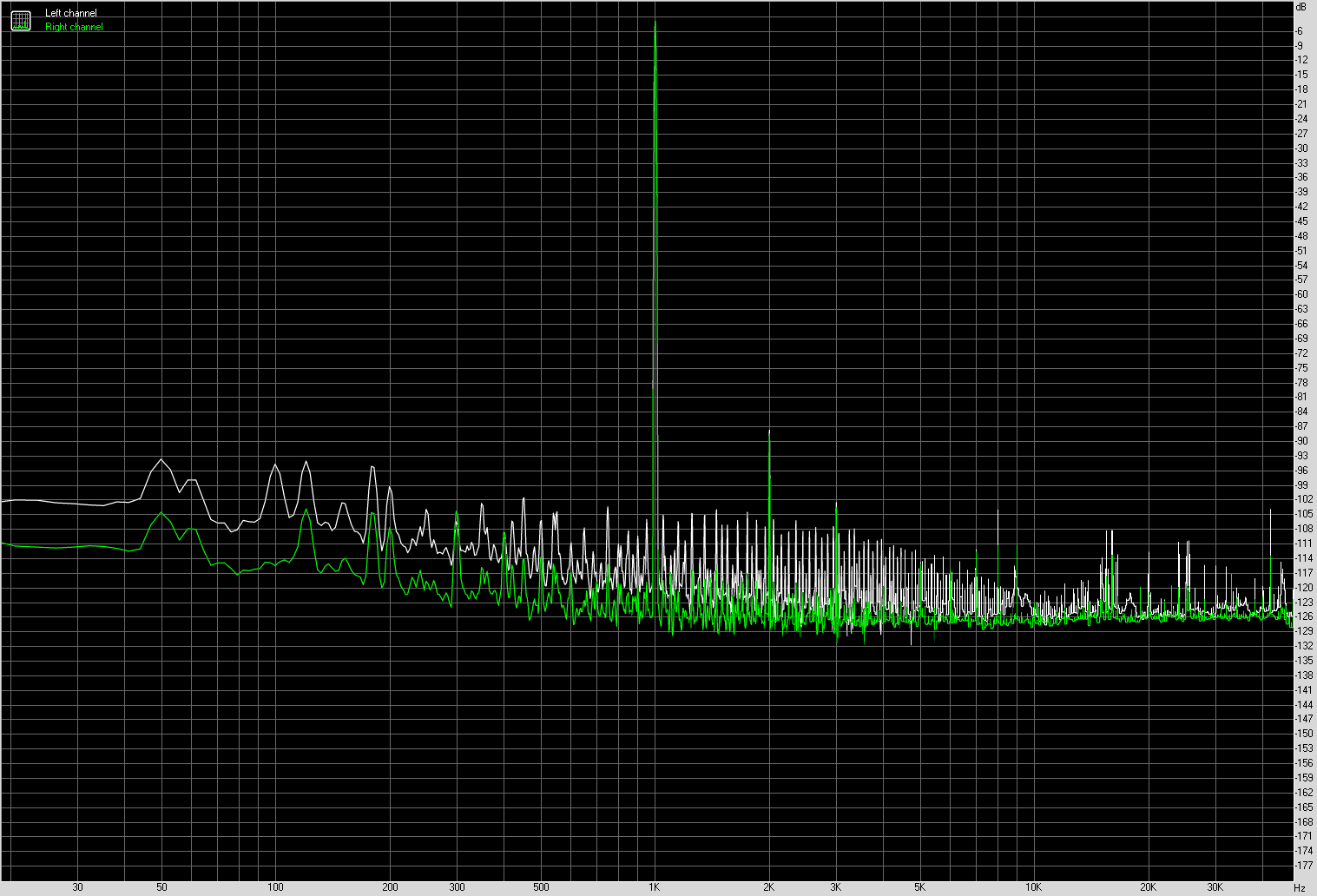

THD

噪音，得益于把变压器做成分体，低频（50-100hz）干扰很小

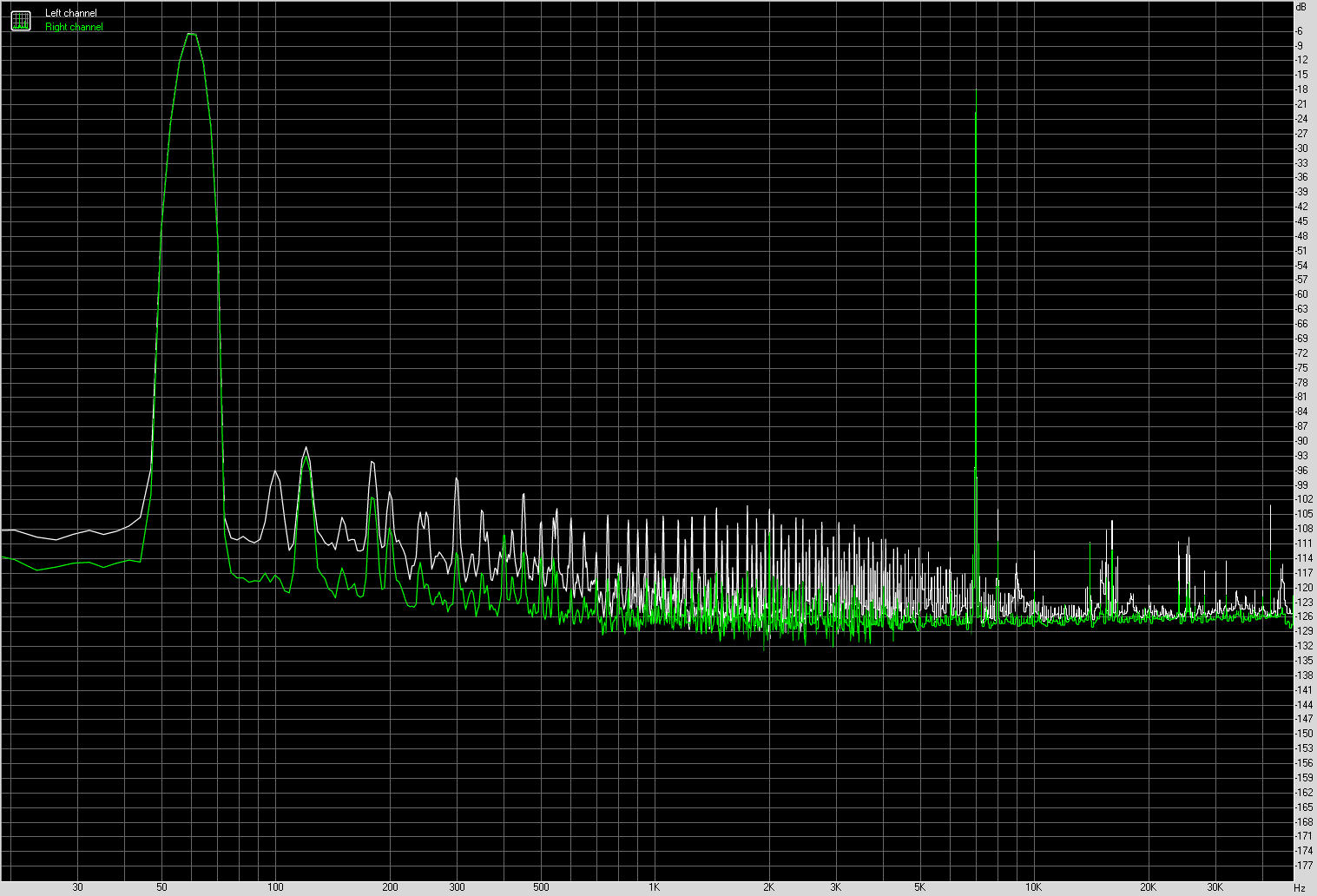

IMD互调失真

左右声道串扰

aceegzs

筑明 发表于 2026-2-21 22:06
失真做低不难，难的是失真低又好听。
这个线路的架构还不错，很容易做到低失真，图中的用管有欠考虑，VT16 ...

失真低的功放听起来就应该是一个样，不存在好听不好听的区别，听感的差异就是因为失真大产生的。
