SANSUI X1111焊完了调完了，试听中遇到问题了请大师帮我看看

mchoi518

mchoi518 发表于 2025-9-16 09:28
请教各位大师这个上下结构是什么结构？下面的场管Vds只有200mv，是故意让他运行在非饱和区域吗？？？

多谢天马飞云版主大师热心回复，了解了这东西是增加跨导的，怪不得自激更严重~

不过增加耐压倒是没看出来，下面的ds电压才几百mv，请问是因为我电路有问题吗？他俩各自Vds应该多少？

mchoi518

啊哈，又有点进步，用示波器内置信号发生器，接XLR的2脚，1和3短接接地，示波器只测量一个OUT+，out+-接负载应该就是+-60v，距离目标+-70v又近了一大步~

输入4v输出60v正常！！但是再高一点就有自激了


这个是输入4v


这个是输入4.3v

zfl1211

mchoi518 发表于 2025-9-17 16:16
啊哈，又有点进步，用示波器内置信号发生器，接XLR的2脚，1和3短接接地，示波器只测量一个OUT+，out+-接负 ...

先用1K的信号测试嘛，对于20K，总会是有些衰减的，不要指望20K达到你设计的极限

lin889889

mchoi518 发表于 2025-9-17 15:18
150欧是原电路SV03对应的，SV02就是偏执，就是SV03和4个电阻决定钻石差分的静态电流，静态电流是多少才 ...

150Ω改82Ω，改变了钻石差分级静态电流的同时，钻石差分级的增益也增大了约一倍，增加了自激的可能性。

mchoi518

lin889889 发表于 2025-9-17 16:38
150Ω改82Ω，改变了钻石差分级静态电流的同时，钻石差分级的增益也增大了约一倍，增加了自激的可能性。

多谢大师指导，主要是SV03用3个1n4148替代后电压可能不同了，这个不能用150欧，我再试试100欧吧~

lin889889

这图中13V和12.6V二组电压至少有一组标错了。

筑明

mchoi518 发表于 2025-9-17 16:40
多谢大师指导，主要是SV03用3个1n4148替代后电压可能不同了，这个不能用150欧，我再试试100欧吧~

可以调整钻石差分中间那个电阻的值来增减差分级电流

书剑江湖

赞一个

hwckent

连功放增益余量与相位余量都不会，自激很正常！可惜我写那个贴看不到了。。正弦波都自激这说明稳定性很差，最简单的方法试着调高放大倍数这能改善相位余量的。如果拿供电电压说事干嘛不参考山水 AU-X1或山水 AU-X11，那两台供电电压就是50v或以上电压的，电路结构基本相同。。。

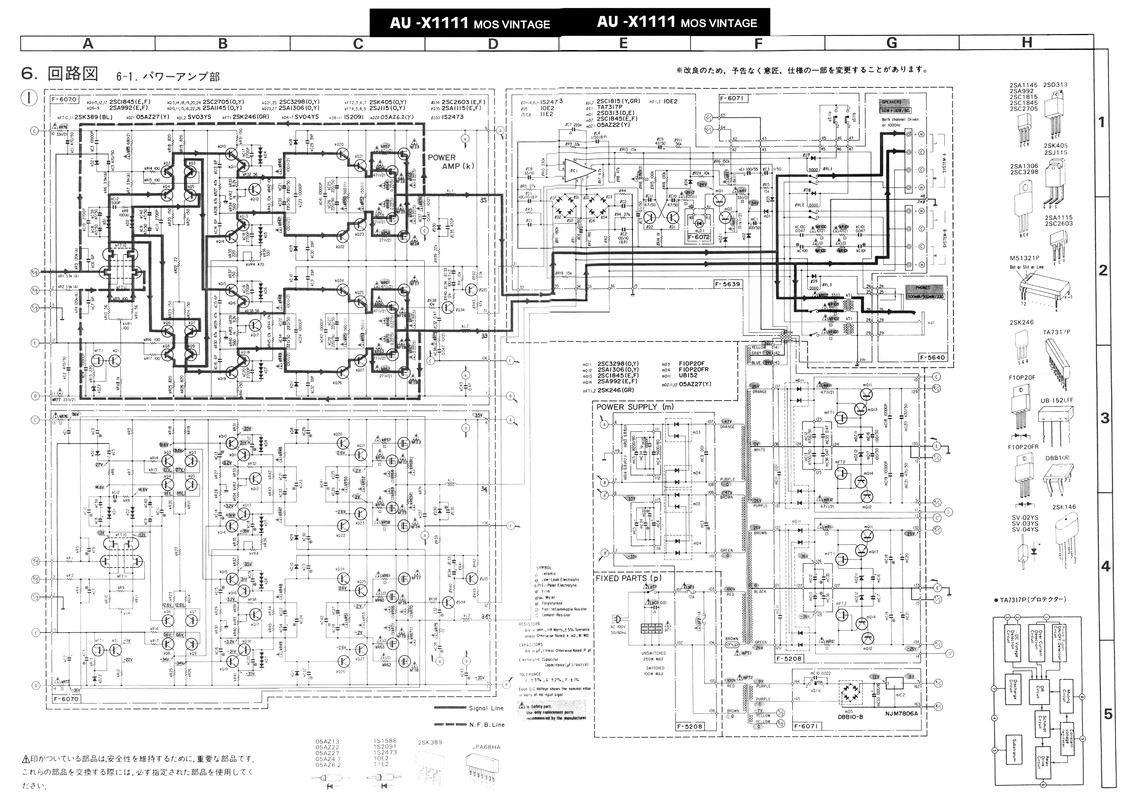

如果单纯看维修贴移驾 http://amp8.com/sansui/x-xx/x-xx.htm 目睹山水 AU-X1111原机风采。



高清下载https://i.postimg.cc/XY6WsWkY/sa ... -Image-Enhancer.jpg

mchoi518

筑明 发表于 2025-9-17 18:02
可以调整钻石差分中间那个电阻的值来增减差分级电流

感谢大师指出的问题点~ 减少差分电流确实可以降低自激！  目前距离我的目标只差一步~ 哈哈

把4个82欧换成100欧，22欧不动，电压放大级4个270欧不动，目前是最佳状态。 钻石差分电流2.7ma，电压放大级3.8ma左右。

其他，试过差分4个100欧+30欧，4个150欧+22欧，电压放大级试过150欧和100欧，等等，，都不好，现在焊盘有点不行了，暂时不试了

目前极限值：20hz~1khz，可以输入4.5v输出56v不失真； 20khz，可以输入5.5v输出68.75v不失真；再高波峰波谷就有震荡，和仿真的结果很像~

还有两个问题请教，这电路为啥高频自激少更稳定？？电压放大级的电流越大也越容易自激吗？？？


20hz


1k


20k


测试环境，没装机箱，散热没搞，每次只能开机几秒~

mchoi518

lin889889 发表于 2025-9-17 16:38
150Ω改82Ω，改变了钻石差分级静态电流的同时，钻石差分级的增益也增大了约一倍，增加了自激的可能性。

多谢大师指导，您和筑明大师说的这个问题刚改了，82欧换成100欧，效果很好~哈哈

mchoi518

hwckent 发表于 2025-9-17 19:59
连功放增益余量与相位余量都不会，自激很正常！可惜我写那个贴看不到了。。正弦波都自激这说明稳定性很差， ...

感谢大师热心回复~ 原机增益30倍 我改成25倍了，我忘了这事了，哈哈~ 回头我改回30倍再试试~

菠萝

三级电压放大，而且都是堆叠结构。我还是第一次看见用三级电压放大的功放。我看着就头疼，楼主能把这电路搞定，没有什么功放有难度了。

mchoi518

菠萝 发表于 2025-9-18 07:15
三级电压放大，而且都是堆叠结构。我还是第一次看见用三级电压放大的功放。我看着就头疼，楼主能把这电路搞 ...

感谢菠萝大师鼓励~

菠萝

mchoi518 发表于 2025-9-18 08:03
感谢菠萝大师鼓励~

你这种情况，满功率下有自激震荡。我怀疑电源还是有问题。你之前做的筑明老师的稳压电源可以试试，不用在TL431输出端接电容。TL431不适合输出并联电容，和用稳压二极管相反。

mchoi518

菠萝 发表于 2025-9-18 09:05
你这种情况，满功率下有自激震荡。我怀疑电源还是有问题。你之前做的筑明老师的稳压电源可以试试，不用在 ...

好的，我还在研究仿真静态电流，如果不行回头按您说的改改试试~

lin889889

说明一下为什么我在66楼说13V和12.6V二组电压至少一组标注错误：因为KQ6、KQ7是PNP管，正常情况下E极电位必定高于B极电位，但下图中却标注为B极13V，E极只有12.6V，毫无疑问，这其中一组电压标错了。也就是说，按这个图中标注的电压，计算出来的静态电流有可能是错的。

mchoi518

筑明 发表于 2025-9-17 18:02
可以调整钻石差分中间那个电阻的值来增减差分级电流

筑明大师，得到您的启发，我又重新仿真了一上午研究了前级静态电流，，   好像基本摸透这个功放电路了~ 哈哈

1. 输入级静态电流，这个是最最根本的问题，所有自激都是从这里来的，必须6ma以上，6ma以下就会有自激，与上下叠加结构没太大关系。与普通jfet不同不能随便用2ma。调到与原图相同的7ma左右最佳，再增大一点最终输出就变小，所以7ma最佳。

2. 钻石缓冲静态电流，这个是其次重要，如果前面输入级没有自激，这东西不会主动制造自激，但是他的电流变小增益变大会把前面的自激放大。只能1.9ma~3ma之间，大了小了都有失真，且越小越好。我打算用2ma左右。

3. 电压放大级静态电流，这个也是其次重要，他的静态电流只能2ma~4ma，再此范围内越大最终输出增益越大，且大了小了都有失真，我打算用3.4ma左右。

4. 输出大管静态电流，这个是小问题，但必须120ma以上，少一点电路内部推动级就会有交越失真，不是输出端，但输出端指标肯定受影响。

5. 大反馈增益，这个不算问题，输入端没了自激这个东西随便设置

昨天输入级2ma能搞到输出50~60V，是因为把钻石缓冲和电压放大级电流搞到了基本合适的2.7ma 和 3.7ma，大反馈把相当多的自激压下去了而已，但是输出不了60v以上。

这就去再网购一批电阻~ 周末好好试试，JFE2140必须给我成功！祝福我吧！

仿真三极管和实际有差异，所以电阻阻值我会相应调整

mchoi518

lin889889 发表于 2025-9-18 13:47
说明一下为什么我在66楼说13V和12.6V二组电压至少一组标注错误：因为KQ6、KQ7是PNP管，正常情况下E极电位必 ...

是的，那个就是标错的，我重新仿真了一上午，应该是输入级静态电流太小的原因。突然信心倍增，周末好好再搞一搞~

windguy2005

SO-8封装的JFE2140，静态电流7mA，你确定SO-8封装能承受这么大的耗散功率？

有没有测试一下此时的壳温是多少？如果塑胶封装的管子，手模都烫手了，基本就是70度以上了。
