chenenhua · 发表于 2009-8-23 21:21

可以换，但难度较大，40脚的7106是双列直插的，封装不一样，每个脚都要引线，我是用80芯硬盘线分成每组10芯，先顺序焊在板上，然后将芯片固定好位置，以最短路径顺序连接到芯片上即可（注意，撕开一条焊一条，否则会乱的）。对焊接技术要求较高，并且要有放大镜配合才能完成，如果焊接技术不过硬，最好不要焊，因为其难度比想象的要难得多。7106在淘宝有卖，加上邮费要二十几钱。

WWWDIY · 发表于 2009-8-24 09:40

收了一个库存九十年代的优利德早期的四位半表M1000，跟胜利DT1000几乎一样，测了一下各个档，几乎都非常准，500欧姆万分5误差的精密电阻测量显示500.2欧姆，可惜交流档不准，测量220V市电误差达30V，怀疑有元件失效，大侠指点一下！

迷你小耗子 · 发表于 2009-8-24 10:19

原帖由 chenenhua 于 2009-8-23 21:21 发表
可以换，但难度较大，40脚的7106是双列直插的，封装不一样，每个脚都要引线，我是用80芯硬盘线分成每组10芯，先顺序焊在板上，然后将芯片固定好位置，以最短路径顺序连接到芯片上即可（注意，撕开一条焊一条，否 ...

难度介大的啊，看来我是弄不好了，是不是真的7106坏了？现我传上DT9205的图纸一份请老师仔细核对下，是否还有的救。谢谢

迷你小耗子 · 发表于 2009-8-24 16:32

老师们好！我有一个MF50指针万用表，现在电阻档表笔短接不可调零就是说无穷大，交、直流测试都偏大，看看没有什么被烧的痕迹，不知如何检修，请老师指点，谢谢

chenenhua · 发表于 2009-8-24 17:31

我接触数字表原理也只有两个多月，之后修好自己的三块数字表，要说维修经验并不多，只是根据原理解答朋友们提的问题。就7106来说，其工作原理比较独立，与外电路联系不多，只要基准电压100mv正常，输入端电压为0，经A/D转换后，就应显示0，而你的表每个挡都显示1，其他电压又都正常，只能认为A/D转换电路已坏，该判断是纯理论的判断，不敢说100%准确。我的一块表也是9205，也是全显1，换了7106显示就好了。其他故障（如误差大，个别挡位失效等）待显示正常后再来排除。

chenenhua · 发表于 2009-8-24 17:46

不要称大侠，也是刚刚入门。如果其他挡位都正常就好办，交流电压挡整流电路是独立的，它的取样电压可单独调，难点是你要准确找到调整的电位器，然后找一你信任的表同测一个电压，调电位器使读数相同就行了。最好提供图纸，或提供实物照片，可帮你分析是哪个电位器，以免调错。典型电路如下，就是调图中的W2。先检查图中所有原件再调。 9205交流整流.JPG

wwj123 · 发表于 2009-8-24 22:57

原帖931楼和948楼

QUOTE:
原帖由 wwj123 于 2009-8-5 10:43 发表

可能犯了个重大错误，原来这个电磁蜂鸣器应该是“有源电磁式”的，我换的都是“无源电磁式”。

原来那个外观没有识别标记，不知道该用多少伏工作电压的。winner1222先生能给出万用表上的有源蜂鸣 ...

----------------------------------------------------------------------

winner122

电压好象都是一样的吧,你随便找个换上就行

---------------------------------------------------------------------------

感谢几位老师，今天买到电压5V有源蜂鸣器后装上后，2极管档好了。

由于在检修时，焊了多处，现在有新问题。

电压档
2mV 档短表笔读数在0.00~0.01之间跳
2V 档短表笔电压为0.04V左右跳
其他电压档也类似，只有1000V档读数为零。

欧姆档的200欧也有0.5欧的读数，记得原来是0.2左右。

如果洗板能解决吗？另外发现电路板上有一层薄薄的像松香样的涂层，这种电路板该用什么溶剂洗板最好？

再次感谢。

wwj123 · 发表于 2009-8-24 23:48

呵呵，

还没有洗板，发现有个9013高了点，和副板顶住了，重新装配了一次，电压档归零了

但欧姆档估计还有问题，拔掉一只表笔，用另1只表笔直达。
200欧档读数有0.39
2k档最后一位读数是5

现在的表笔啊，

迷你小耗子 · 发表于 2009-8-25 08:04

老师们好！我有一个MF50指针万用表，现在电阻档表笔短接不可调零就是说无穷大，交、直流测试都偏大，看看没有什么被烧的痕迹，不知如何检修，不知哪位高手能指点下，谢谢

奔跑的心 · 发表于 2009-8-25 21:37

好贴要挖个坑

chenenhua · 发表于 2009-8-26 18:48

表笔及刀盘的接触电阻，一般0.5欧左右，洗板试试，清水、肥皂、牙刷。把液晶屏拆下再洗，洗后太阳下暴晒2小时。刀盘上加点机油。

gb2007 · 发表于 2009-8-27 21:35

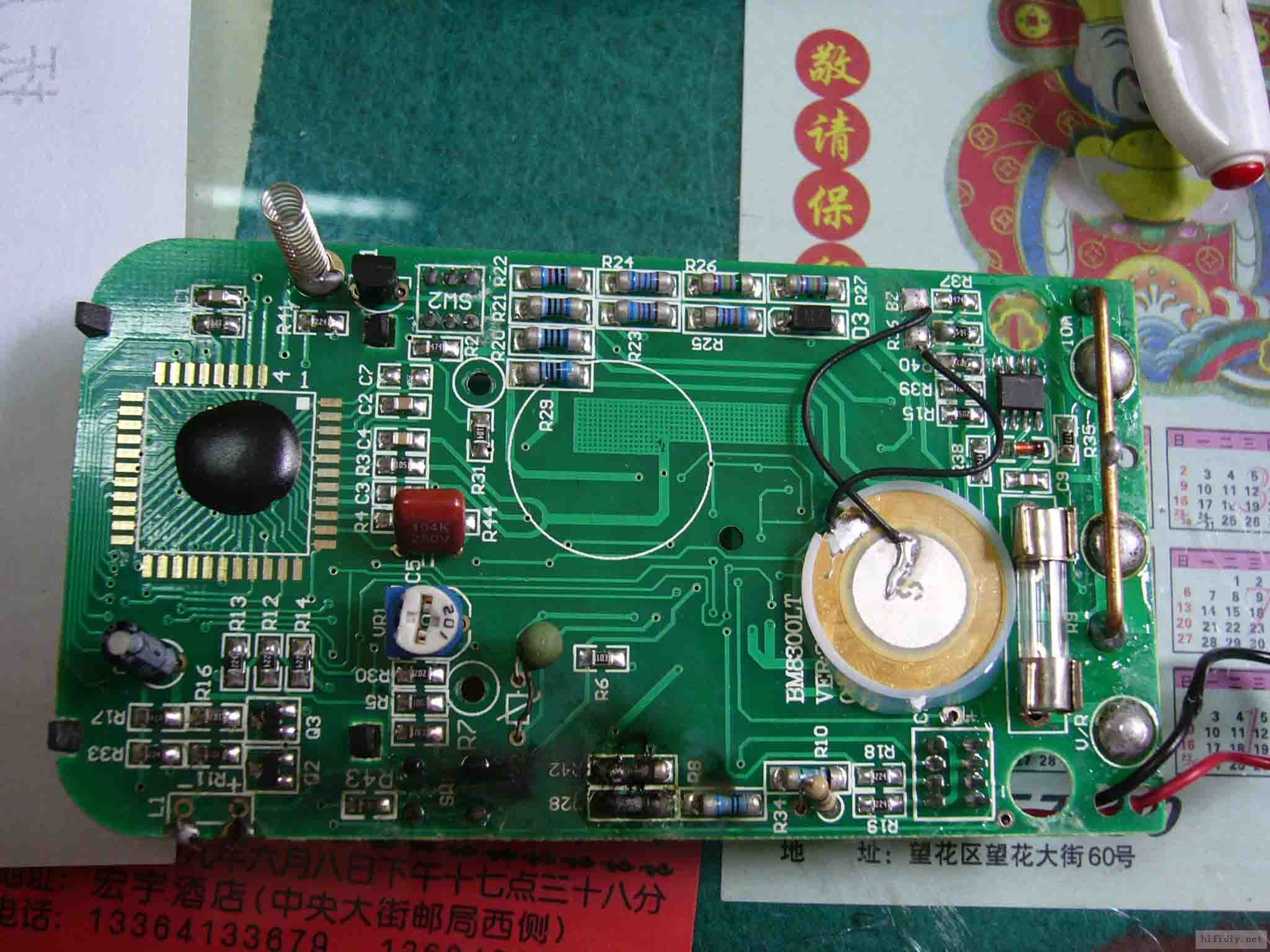

邦忙看看这块表，朋友的说是用电阻档直接测了220V，烧了的那两个电阻能是多少呢？

neogeo · 发表于 2009-8-28 01:15

好资料，收藏

CCW007 · 发表于 2009-8-30 17:22

谢谢chenenhua指导

.清洁没效果，焊下开关，拆下外壳，清洁接触点，问题解决。

ads123qw · 发表于 2009-9-8 01:28

用数字表不如用机械表,非特别情况我喜欢用机械表!

黑鹩哥 · 发表于 2009-9-9 12:03

楼主~你好~请教一下这个是什么电阻~大概能看清的型号是：有一个三角符号~后面有一个B，第二行字~DM~其他都看不清楚~

winner1222 · 发表于 2009-9-9 15:57

楼上的是PTC热敏电阻，阻值看不见。试着换个500欧或者1K的看看

winner1222 · 发表于 2009-9-9 15:59

1021# gb2007

单从这几张图来看，暂时还确定不了是多大的电阻。最好把相关的电路画出来，还有背面图片。有可能是分压电阻

CHENQING123 · 发表于 2009-9-9 20:53

谢谢

黑鹩哥 · 发表于 2009-9-10 14:04

请老师看看~给我分析一下~图已上~我能看懂的电路已画出来~
5、6号电阻图上标的有误，5~526K，6~405k
