[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

cwp · 发表于 2006-10-10 13:15

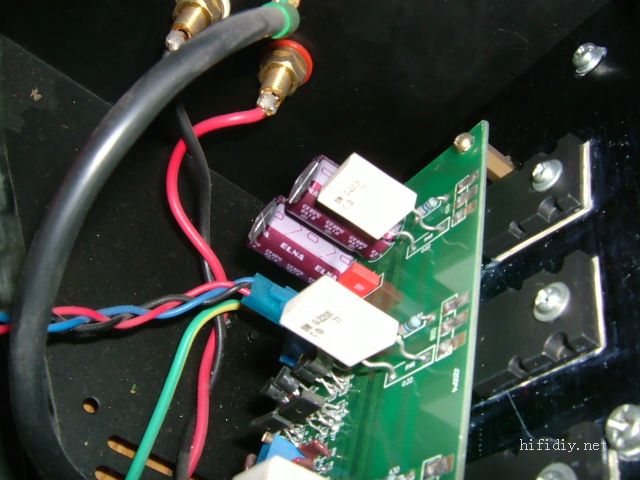

本后级外壳是利用其它壳子的,所以搭配的散热器也较小,静态电流达500MA,散热器较烫整个外壳都很热,夏天时要用电扇吹着用要好点,输出功率大概超过50W.直流电压:低压为50V,高压约60V,末级用K1530/J201每声道四对并联输出,滤波电容每路4万UF,变压器每路500W环牛,控制变压器20WR型,推杜希2.3足足有余,此功放制作调试前后花了一年半时间,关键是静态电流,输出零飘冷态和热态不一样,当然,最终解决了问题. 本人在调试时发现：冷态时，调好的电流到热态时变小了，此时如把电流调大，则冷态时电流大了很多，如不及时处理将有烧管子的危险，本人就吃过这个苦头，请各位朋友注意。最后本人参照有关资料在电路里加了稳压管及滤波等解决了问题，当然，从理论上来说对音质有所损害。本前级电阻用光英电阻,电容大多用ELNA及银母电容线路元件有些改动,末级输出用K2013/J313替换,并且静态电流调大一点,静态时散热器很烫,纯甲类结构,音质较晶体管来得柔和.

wulang · 发表于 2006-10-12 00:15

冬天快来了，可以节省暖气钱!了 [em03][em03][em03]

heima88 · 发表于 2006-10-12 00:07

机壳加散热估计就一千了其他估计贵在接插件了因为看不到 [em03][em03]

cwp · 发表于 2006-10-11 22:53

前级图片

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

东东186 · 发表于 2006-10-10 22:57

[B]以下是引用[I]wy5829[/I]在2006-10-10 14:54:00的发言：[/B][BR]丽X的A88?[em03]

我还以为是M9 [em06]

15060065 · 发表于 2006-10-10 21:35

又一电炉,顶!!![em05]

cwp · 发表于 2006-10-10 20:53

还有前级呢！同志们不要急，明天继续发。因为有上图限制，所以前级今天发不了！！前级的花费也算在里面了。

天上的云 · 发表于 2006-10-10 20:52

省着点花

Quad405 · 发表于 2006-10-10 20:28

[B]以下是引用[I]cwp[/I]在2006-10-10 13:15:00的发言：[/B] ...静态电流,输出零飘冷态和热态不一样,当然,最终解决了问题. 本人在调试时发现：冷态时，调好的电流到热态时变小了，此时如把电流调大，则冷态时电流大了很多，如不及时处理将有烧管子的危险，本人就吃过这个苦头，请各位朋友注意。...

点此查看:http://www.hifidiy.net/bbs/dispbbs.asp?boardid=2&id=38263

wlm888 · 发表于 2006-10-10 20:13

不会吧？这样的用料也会耗资半w？？？

musicwolf · 发表于 2006-10-10 20:01

好家伙,又是大型的东西...真花不少工夫的啊... [em02]

cwp · 发表于 2006-10-10 19:21

不要紧，多看看就会了。呵呵

大枫哥哥 · 发表于 2006-10-10 17:58

好东西！我不会做先看。[em03]

cwp · 发表于 2006-10-10 17:49

没人回帖了？

cwp · 发表于 2006-10-10 15:58

自顶一下

wy5829 · 发表于 2006-10-10 14:54

丽X的A88?[em03]

没有如果 · 发表于 2006-10-10 13:43

有没有电路图...可否一饱眼福到底.楼主手艺不错.顶了先!

ycshm · 发表于 2006-10-10 13:34

以下是引用[I]cwp[/I]在2006-10-10 13:15:00的发言：关键是静态电流,输出零飘冷态和热态不一样,当然,最终解决了问题. 本人在调试时发现：冷态时，调好的电流到热态时变小了，此时如把电流调大，则冷态时电流大了很多，如不及时处理将有烧管子的危险，本人就吃过这个苦头，请各位朋友注意。最后本人参照有关资料在电路里加了稳压管及滤波等解决了问题，当然，从理论上来说对音质有所损害。 lz好手艺，口水湿透鞋！静态电流的调试小弟也遇到同样的问题，能否详细说说？

cwp · 发表于 2006-10-10 13:21

继续上图

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[upload=jpg]UploadFile/2006-

鳄鱼 · 发表于 2006-10-10 13:18

米人。羡慕啊
