浅析整流滤波电路

yuqingshan · 发表于 2013-2-8 10:15

LZ可否共享您仿真原文件，学习一下，谢谢。

wxfjjyy · 发表于 2013-2-8 10:22

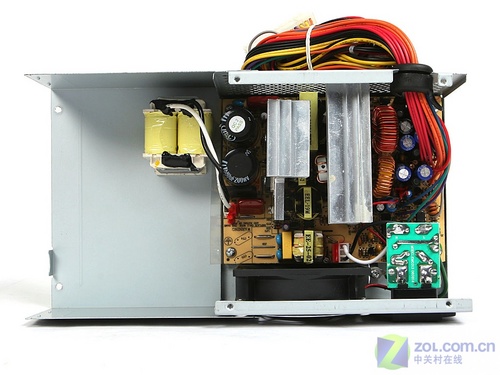

电脑电源里的被动PFC滤波电感我这没有！要不也不要你们说的那么麻烦

悄然无神 · 发表于 2013-2-8 10:24

本帖最后由悄然无神于 2013-2-8 10:35 编辑

wxfjjyy · 发表于 2013-2-8 10:24

本帖最后由 wxfjjyy 于 2013-2-8 10:35 编辑

去电脑废品收购站买几个串联在一起，省钱省事

yuqingshan · 发表于 2013-2-8 10:24

LZ想学习一个问题，例子中采用共模电感2H/300mA率波效果最好，我想如果采用4H/300mA情况如何？或者说多少H单模=1H双模效果？辛苦再模拟一下，制作单模毕竟比双容易很多的。谢

悄然无神 · 发表于 2013-2-8 10:34

底气很足就把道理讲明白或者把数据列清楚啊，不能仅仅就自己勇敢，这样大家很难理解和接受你的说法。
路遥plus 发表于 2013-2-8 09:44

路遥plus · 发表于 2013-2-8 11:38

我被绕晕了，查了下百度百科，市场上能购到的那种小容量共模电感同名端是你说的同名端定义，没错 ...
purpleling 发表于 2013-2-8 10:09

线路图里反接是因为元件库里的这个电感的相位是上端为同名端.

路遥plus · 发表于 2013-2-8 11:41

本帖最后由路遥plus 于 2013-2-8 11:44 编辑

悄然无神发表于 2013-2-8 10:34

这样来说明自己的观点就对了!

无论观点是否完全正确，起码态度是正确的。

FU81 · 发表于 2013-2-8 11:44

看完此帖受益匪浅啊！学习中。。。

路遥plus · 发表于 2013-2-8 11:52

我被绕晕了，查了下百度百科，市场上能购到的那种小容量共模电感同名端是你说的同名端定义，没错 ...
purpleling 发表于 2013-2-8 10:09

105楼我那句话“所以流过的电流方向相反”是打漏了最重要的一和字“要”，真正是意思应该是：“所以流过的电流方向要相反”。

purpleling · 发表于 2013-2-8 12:13

用E或环型铁芯都可以，E型的要留气隙。

因为两个线圈一个接正一个接负，所以流过的电流方向要相反， ...
路遥plus 发表于 2013-2-8 07:17

路版，你再看看对不对？图中下方的线圈的电流如果是从左到右，与上方的电流一样的方向，那么磁力线就是一致的，其实上下两个线圈就是等同于同向并绕的。他们的同名端都是头对头，尾对尾。

路遥plus · 发表于 2013-2-8 12:59

路版，你再看看对不对？图中下方的线圈的电流如果是从左到右，与上方的电流一样的方向，那么磁力 ...
purpleling 发表于 2013-2-8 12:13

图中这个电感的两只线圈是相互反绕的，所以头与头，尾与尾是同名端。

再仔细看看。

purpleling · 发表于 2013-2-8 18:35

回复 132# 路遥plus

没错，不过这是环形铁芯，和E型铁芯有差别的，E变的线圈没有上下之分，都是通过铁芯的舌头来感应电流。上图表示，当电流从两个同名端流入，在铁芯上形成的磁力线应该是方向一致（安培定则）。
所以如果是E变的话，两线并绕，那么两个线圈的头应该是同名端。如果按照你对E变同名端的定义，这个线圈就形不成上图共模的形态了。

路版你再仔细想一下，我也是想了很久才明白。

老爷车 · 发表于 2013-2-8 19:48

回复路遥plus

没错，不过这是环形铁芯，和E型铁芯有差别的，E变的线圈没有上下之分，都是通过铁 ...
purpleling 发表于 2013-2-8 18:35

我也这样理解的

gtray520 · 发表于 2013-2-9 01:00

请教路版看了帖子我想试试共模电感手上正好有个国产C铁(单C一只 ) 想绕成共模电感要怎么饶?
能否画个图标识方向?谢谢

惹火天堂 · 发表于 2013-2-9 01:13

对这个问题很感兴趣，另外共模电感选用何种材质比较好呢？

路遥plus · 发表于 2013-2-9 05:27

回复 133# purpleling

谢谢启发。我需要仔细看看。

悄然无神 · 发表于 2013-2-9 06:47

回复 133# purpleling

兄要懂得赋予，你会发觉赋予比回报来的更有意思

八根儿 · 发表于 2013-2-9 08:43

多谢路版的提醒，试验测试了两天，那个电容不加不行，L后面不跟电容的话，电源的外特性 ...
金色闪电发表于 2012-10-3 19:14

老兄，你能试试路板的帘入电路适合做耳放不？
http://bbs.hifidiy.net/viewthread.php?tid=760526

悄然无神 · 发表于 2013-2-9 08:46

回复 136# 惹火天堂

用在这里硅钢片就可以了，用在电源前面的就要选铁氧体
