原创小贴一张，仿PROAC Response one

iamvernon9

兄弟箱体是自己做的？想问一下这种树瘤贴皮在哪买的？

alonelie

<br/>

阿宝

楼主太厉害了，大大虾啊！

alonelie

<p>谢谢老兄，是写反了。</p><p>这个图纸的原版是别处给我的，真没在意，不好意思。</p>

阿宝

楼主，你的图下面的 “TWEETER和WOOFER”的位置是否写反了？

LIUMINGZ

我也正在调试此分频，学习下。。。

cds

两分频的分频器一般情况下低音的通路电感超过1mH才会有不错的表现，发现越是指向性宽的音箱，这个电感越大，还有2mH以上的呢

阿良哥哥

不管效果如何,至少有新意

alonelie

<div class="quote"><b>以下是引用<i>okk</i>在2007-3-2 11:03:00的发言：</b><br/><p>没有见到测试的图呀?</p><p>只有设计的网络响应.</p></div><p>

抱歉，还没有可以打印的测试图纸，因为我是采用话筒接在3万元的塞宾反馈抑制数字音频器的参考信号输入端，查看实时频响（粉噪），不能说很准确。峰谷肯定还是有，因为发现702喇叭的频响也是有点问题比较难搞，不算理想。声音尚能比较满意，菜鸟能力有限。分频电路的声音调校在尽量保证频响平直的基础之上趋近了ProAc的高解析、亮丽的风格，重视声音的聚焦，最满意的是人声结像非常清晰，仿佛触手可及但并不前倾，音场宽远。中频不缺但不作加强，整体中性不属偏暖的风格。声音超过原购仿箱（初购时也是依照所谓原厂的组合）。因为喇叭单元等诸多不同，除了外形已经算不上仿ProAc Response one sc，想必差得远。但总还算有朋友比较喜欢，近期正在准备为几位朋友订制数套，惭愧。[em04

okk

<p>没有见到测试的图呀?</p><p>只有设计的网络响应.</p>

拔容拔齿

<p>高手出招了!</p><p>高人都比较谦虚,这是LZ说的,LZ也是这么作的,钦佩钦佩!钦佩的不仅是LZ的专业水平,更钦佩LZ的人品.但我也要给LZ提个意见,不要学发烧论坛里那些高人,要多多培育新人才是.不妥之处,敬请海涵!</p>

sheng

飘亮啊！[em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08][em08]

caissw

<p>不能完呀,还有后续</p>

alonelie

很久没有再看这篇其实没什么价值的小帖了，也早已经沉到海底很久。又经过了较长时间的探索，再曾经听过3万元的思奔达S8和PMC监听箱子声音那么有特点和好听，明白音箱的调校学问是深奥无止境的。越研究越复杂，自己班门弄斧的水平更让自己觉得惭愧，比起高手自己依然算菜鸟。
公司进了TASCAM的专业声卡，也经历了较长时间的试验和调校，箱子也被朋友带出去PK玩过几次；经过点设备的测试和调校总算有点结果，虽然是不完美的结果，甚至也很无奈，也想放弃过，但最后能找到一个相对比较满意的结果也算欣慰。好不容易弄熟了这对小箱子，朋友们的订单有数张却要指定改成6寸以上的喇叭了。唉，，，累啊。
今天想着又要在这么个老帖上加上新的结果，还不知道到哪里去找帖那。没想到，沉了那么久，居然被又被顶起来。真是既惊喜又感动！惭愧和感谢！
新的结果

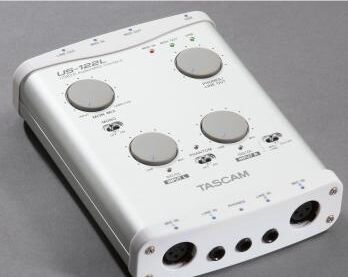

这是TASCAM专业声卡

原创小贴一张，份量有人知

介绍如下
Tascam最新推出了两款非常小巧的便携式USB音频/MIDI界面。
US-122L 是US-122的后继型号，而 US-144功能与其类似，但又增加了S/PDIF数字输入及输出。两款型号都可以在24bit/96kHz规格下录制两轨的音频，零延迟，因此对于移动录音来说非常适合。
US-122L 功能<br/>2个 XLR 麦克风输入，带幻像电源； 2个模拟线性输入（其中有1个可以切换为高阻抗形式，用于吉他、贝司等）；
1个MIDI输入，1个MIDI输出； 支持USB 2.0 （同时也支持USB 1.1）；
24bit/96kHz的高品质录音； 零延迟硬件监听；耳机/电平控制； 总线供电，兼容PC及MAC，包括笔记本电脑。

为什么用这个比较贵的专业声卡那，因为这是专业音响界比较认可的测试声卡，配套给业内权威的现场音频测试软件SMAART，

专业软件SMAART的介绍太长，请参考下文：
http://www.avbbs.cn/viewthread.php?tid=5502&highlight=%2Balonelie

关于分频线路：
虽然“CHUTI高阶版”是那种分频结构线路中比较满意的一种了。但是为了容易理解和接受，也为了探索可能的更加合适的分频结果，所以决定放弃原来的结构，而采用了和原装箱子同样结构的分频线路，也想探索其他仿箱可能的声音。看到新的分频线路，结构增加了并联RCL电路，看似和“CHUTI高阶版”应该差异很大；其实不是的，无论软件分析的结果，还是声音，用两种结构的结果还是比较接近的；下面的测试就是用新的线路箱子的测试结果。
新的分频线路：

又是一个自造出来的线路，呵呵。以下是使用该分频线路的箱子测试结果：
因为不是很熟悉使用LMS测试系统，所以简单的测试不算准确，其中应该可能有房间的影响，尤其低频部分的起伏。SMAART软件相对而言是测试现场效果，时间窗固定在10MS，那主要就是现场频响了，所以暂未帖出来。
话筒间距0。5米：

原创小贴一张，份量有人知

话筒间距1。2米左右：

原创小贴一张，份量有人知

话筒间距远超过1。2米：

原创小贴一张，份量有人知

上面频响中除了H702喇叭固有的很难解决的中频谷（重点尽量去减低影响），其它部分经过三分之一倍频程平滑后主体基本在正负2。5db之内，算侥幸；这次没有刻意去趋近原装箱子的声音风格，只是在现有单元的基础上追求尽量平直的相应。
请维大等高手和大家多指点。

caissw

<p>我看不懂，总有人看的到，顶</p>[em05][em05][em05]

alonelie

近日把原来用的非全铜的香蕉插换成品相较好的全铜插，没想到高频竟然黯淡下来，怕怕。现在分频器一直外置，以后内置省去的接线又不知道影响怎样。
只好再次更新分频电路，又简单测试了下，0。5米距离，125MS时间窗，还有一些房间的影响。那个1。8khz处的谷是喇叭特有的，已经尽量减少它的影响了。其实宽度只有500hz（不是很宽的），但看上去满大的（因为频域标尺不是线性的）；那可不是分频频率啊，分频点在3K以上的部分，（请恕我不知道确切分频频率是多少，其实也早已没有了这个概念；因为不是用公式去计算，而是完全按照频响结果去调整元件的数值。分频点只是用来计算分频元件的手段，结果超越手段；虽然在软件分析的时候，可以清楚看见每个喇叭的频响边缘和交叠情况）此处频响受听音位置的高低影响很大，即测试位到两个喇叭中心的距离不同，相位变化明显，十分难作决断，此处经过较长时间的调整和试验。
看多了树瘤木皮，看来和原装一样的樱桃木也很好看啊。箱体是定做的，背面很保真，就差一个商标了， 呵呵。
现在不仅采用了TASCAM的专业声卡还特意购买了用于电感调校的电感电容表，虽然不是进口的也是国产最好的了。测试使用功放暂时用T-AMP。
