[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

饭后百步走 · 发表于 2007-3-11 22:02

纯甲类,曾经是本人梦寐以求的,佩服楼主的毅力和胆识[em03][em03]

guahua · 发表于 2007-3-11 21:36

好东西！

小平 · 发表于 2007-3-12 23:01

此电路声音细粒温暖但是我认为多管并联每只管电流不能太大并联是为了降低管耗让其工作在线性区

解放台湾M · 发表于 2007-3-12 19:56

[em06]

cwp · 发表于 2007-3-12 19:39

前两天,将我的A3O前级放大器的末级管K2013/J313的栅级电阻从300减为100,并重新调了零点等,声音变得好听多了,不但增加了动态,中频也比原来好了,特别是小音量时,感觉出来的东西多了,更耐听了------看来一个前级也是相当重要的,不是说了嘛:后级是出力的,前级是出声的(调节音色),看来这话确实不错,DIY真是乐趣无穷啊.

cwp · 发表于 2007-3-13 18:47

<div class="quote">以下是引用小平在2007-3-12 23:01:00的发言： 此电路声音细粒温暖但是我认为多管并联每只管电流不能太大并联是为了降低管耗让其工作在线性区</div>很不错的见解,此后级电路电流放大用的是场效应管.场效应管在小信号时声音很好,但在大动态大音量下声音容易粗糙,这时用多对管并联使用,让每对管子负担较小的功率,并让其工作在线性区,,就能获得较理想的声音.

飞猪 · 发表于 2007-3-16 23:41

<div class="quote">以下是引用cwp在2006-11-12 22:30:00的发言： 手中无米心中有米</div>此话甚是.

audio88 · 发表于 2007-3-20 21:53

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

audio88 · 发表于 2007-3-20 21:42

是时候向楼主汇报一下我的A-88调机情况了:     近来我不断对进行调整,由更换电阻值到管对调管子,足足几个星期折腾,机子已到甲类的声音了,现在总算有点喜悦在心头,机器人兄讲得对,这种电路要功耗,大电流才能出好声呀!先借你的帖子上个图,不计意吧!

audio88 · 发表于 2007-3-21 22:42

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

audio88 · 发表于 2007-3-21 22:37

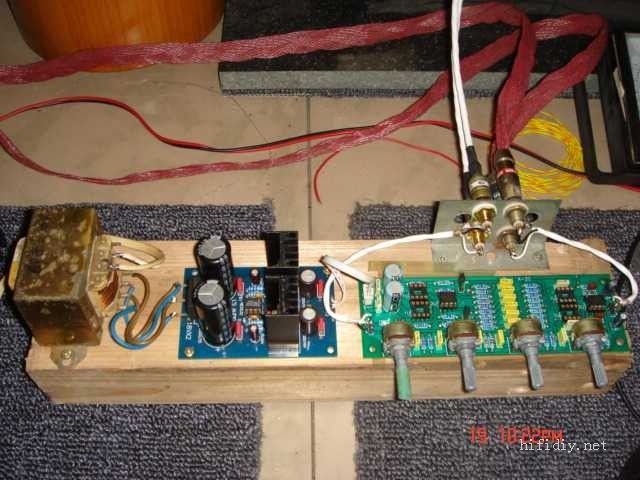

补充:    我本来是用这A-88后级做家庭影院主声道用的,暂时用山灵-2010作前级,声音肯定有点折扣,为了调机,临时拿出己装好的A-20来调声,运放有AD827.NE5532.LF353等,献丑了

audio88 · 发表于 2007-3-21 22:19

<div class="quote">以下是引用cwp在2007-3-21 19:00:00的发言： 看到后面有个继电器,是电源的软启动吧,顺便问一声,你现在用的是什么前级. </div>       不是软启动的呀!只是用交流220v的继电器代替电源开关而已,双刀双掷,这样可以缩短线路,大电流不经开关,从而保证输入端电源变压器正常工作,同时也可增加开关寿命,有时间再尝试做软启动啦!

cwp · 发表于 2007-3-21 19:00

看到后面有个继电器,是电源的软启动吧,顺便问一声,你现在用的是什么前级.

cwp · 发表于 2007-3-21 18:56

<div class="quote">以下是引用audio88在2007-3-21 12:32:00的发言： 今天，讲讲调试过程：   按照LZ提供的调试方法，将R8,R10改为68欧,R11改为180欧,500可调不变,RX改用3296/500欧,不接大功率管,输入端短路,通电试机后发现R22.R23中点无法调零,估计是管子配对较差问题，而我使用的电阻是一般金属膜电阻，LZ使用的是双胞胎管子和光音电阻，其参数肯定好很多，经过几天的反复调试都无法控制输出零位，足足晕足一星期。    考虑我的JJ，本来可以调零，（电压放大级电压为+-42V,R8,R10原用560,R11原用330,RX用固定值120的电阻）,但调W2后级静态电流没有足够的激励,,因此没法调到甲类（当时将W1调偏一点,电流放大级静态电流才起作用,JJ一直可以用），于是改回原来状态后再调节，零位恢复了可以调整，问题依旧，后来将RX更改为500/3296调节电压放大级静态电流，发现有了转机，测量R3，R4，R5，R6两端都有约60MV压降，以为这样就可以满足电流放大级激励，但让LZ说中了，静态电流W2依然没法调上去，傻了一个星期    经过反复琢磨电路和参考有关资料及咨询厂家，决定对电路的电压放大级进行大刀阔斧改动，曾经将R8，R10从68欧逐渐加大，加到500欧以后才发现零点稳下来，可是静态电流调不上去，分析差分电路，将R11从330欧逐渐调小，最后将R11调到120欧，这个过程折腾了几个星期，终于让我成功了，可是冷态和热态时静态电流变化非常大，没法稳定下来，这下又参考LZ的办法，在Q19上并联了稳压管和电解电容，将静态电流稳定下来，现在将0.22欧电阻两端调到电压为100MV左右，机壳超热，连续一个星期的试听，JJ有质的飞跃，弱声时如行云流水，声底非常干净耐听，大动态时有力度，温暖无比，机械人兄说得对，A88就是需要大电源大电流供电才能出好声音，我现在用两只丽特的500W环牛，12只22000U电容做滤波。    这几个星期的调试，累了个半死，总算有收获了，这要多谢LZ的指导和其他师傅的指导，LZ的贴子确实是顶好的技术贴，不能让它沉，也谨此予爱好A88的烧友共勉。</div>真诚的祝贺你取得成功,你的DD做得很好,也有我学习的地方,你的滤波电容要比我大多了,相信低频应该是不错的,不过开机电流会很大,最好是装个软启动较好---有什么新的体会,欢迎继续交流.

hifiaudio · 发表于 2007-3-21 13:17

做得都很好!

audio88 · 发表于 2007-3-21 12:32

今天，讲讲调试过程：   按照LZ提供的调试方法，将R8,R10改为68欧,R11改为180欧,500可调不变,RX改用3296/500欧,不接大功率管,输入端短路,通电试机后发现R22.R23中点无法调零,估计是管子配对较差问题，而我使用的电阻是一般金属膜电阻，LZ使用的是双胞胎管子和光音电阻，其参数肯定好很多，经过几天的反复调试都无法控制输出零位，足足晕足一星期。    考虑我的JJ，本来可以调零，（电压放大级电压为+-42V,R8,R10原用560,R11原用330,RX用固定值120的电阻）,但调W2后级静态电流没有足够的激励,,因此没法调到甲类（当时将W1调偏一点,电流放大级静态电流才起作用,JJ一直可以用），于是改回原来状态后再调节，零位恢复了可以调整，问题依旧，后来将RX更改为500/3296调节电压放大级静态电流，发现有了转机，测量R3，R4，R5，R6两端都有约60MV压降，以为这样就可以满足电流放大级激励，但让LZ说中了，静态电流W2依然没法调上去，傻了一个星期    经过反复琢磨电路和参考有关资料及咨询厂家，决定对电路的电压放大级进行大刀阔斧改动，曾经将R8，R10从68欧逐渐加大，加到500欧以后才发现零点稳下来，可是静态电流调不上去，分析差分电路，将R11从330欧逐渐调小，最后将R11调到120欧，这个过程折腾了几个星期，终于让我成功了，可是冷态和热态时静态电流变化非常大，没法稳定下来，这下又参考LZ的办法，在Q19上并联了稳压管和电解电容，将静态电流稳定下来，现在将0.22欧电阻两端调到电压为100MV左右，机壳超热，连续一个星期的试听，JJ有质的飞跃，弱声时如行云流水，声底非常干净耐听，大动态时有力度，温暖无比，机械人兄说得对，A88就是需要大电源大电流供电才能出好声音，我现在用两只丽特的500W环牛，12只22000U电容做滤波。    这几个星期的调试，累了个半死，总算有收获了，这要多谢LZ的指导和其他师傅的指导，LZ的贴子确实是顶好的技术贴，不能让它沉，也谨此予爱好A88的烧友共勉。

audio88 · 发表于 2007-3-22 20:58

    嘻嘻,算一下也化了好几百米了,别小看这些东西,电容都是耐压几百伏的,有的电阻一粒需几元,觉得胆机更化钱,外壳暂时未定,待JJ调试好后再设计机壳,还要加一套功能转换才能装机呀!DIY太累了。

cwp · 发表于 2007-3-22 19:21

这个胆前级化了多少成本?外壳怎么搞?

cwp · 发表于 2007-3-22 19:20

<div class="quote">以下是引用audio88在2007-3-22 12:32:00的发言： <img src="attachments/dvbbs/2007-3/200732212292911897.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'attachments/dvbbs/2007-3/200732212292911897.jpg\');}" onmousewheel="return imgzoom(this);" alt="" /> 未装机壳，楼主的CD转盘做好未？</div>对你的胆前级感兴趣,搞好了,交流下,我也很想搞个胆前级,就是觉得搞外壳麻烦,现在用的是A30前级---转盘基本一次安装成功,现在煲机,因无DAC还不能出声---

audio88 · 发表于 2007-3-22 12:32

[原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）

未装机壳，楼主的CD转盘做好未？

[DIY制作] [原创]制作半年调试一年，耗资半w的纯甲类功放。（参赛）



己做了个和田茂前级，正在调试中
