初试几种推动300B单端机输出16W的电路

不才

whmks 发表于 2026-3-17 19:07
首先感谢你的热心。是否发错文件了，这文件件根本不是标准文件，不但标值不对，而且还失真。

嘿嘿，手机发布，发重了。

估计你是木搞明白哈。压缩包内的是声波文件，你可以通过播放器来播放，然后用你的仪器来检测其失真度。
还是把你检测的结果发上来吧，让偶们瞅瞅你的示波器频谱显示的性能到底如何？

不才

whmks 发表于 2026-3-17 19:07
首先感谢你的热心。是否发错文件了，这文件件根本不是标准文件，不但标值不对，而且还失真。

嘿嘿，不失真，叫神马失真测试标准？倘若你测出的失真与标注有异，就得考虑你的设备测量的准确度了。

whmks

不才 发表于 2026-3-17 19:37
嘿嘿，不失真，叫神马失真测试标准？倘若你测出的失真与标注有异，就得考虑你的设备测量的准确度了。

谢谢！知道了。

whmks

不才 发表于 2026-3-17 19:37
嘿嘿，不失真，叫神马失真测试标准？倘若你测出的失真与标注有异，就得考虑你的设备测量的准确度了。

刚测了，示波器上的2次谐波分贝值与所标一致，除了-80db一档略有跳动外，其他均不动。

whmks

发几张上来请帮看看。

passdiy

第一张图片，我推测是由于某种原因叠加了噪声。

另外，屏幕上显示的一些数值: 比如1.064V 峰峰值，这个数值是8 欧姆电阻负载下的输出结果吗？

为什么接下来的三张图片里，波形突然变成了近乎完美的正弦波

不才

whmks 发表于 2026-3-17 20:40
发几张上来请帮看看。

嘿嘿，偶给出的测试信号中，2次谐波以外的谐波成分都在-100db以下，也就是说总谐波失真率就是文件名称显示的数字。
不知楼主是通过神马播放器播放后用示波器检测的。从检测结果来看，-30db之前木有问题，但-60db的信号其THD已经增加了3db不止（3次谐波也已达到-60db，4次谐波有-70db？6次谐波的分量也不少哈）；到-80db的信号时，三次谐波已经远高于二次，也就是说失真率要高于-80db了。
现代示波器都已应用电脑技术，所以fft计算是不会有问题的。至于失真能做到神马范畴，完全取决于硬件了。

不才

passdiy 发表于 2026-3-17 21:59
第一张图片，我推测是由于某种原因叠加了噪声。

另外，屏幕上显示的一些数值: 比如1.064V 峰峰值，这个 ...

嘿嘿，你的眼睛没看错！能看得出3%以下波形失真的人，堪称神人也。
至于第一张图，30%的失真，看不出毛病来也是神人哈。

whmks

不才 发表于 2026-3-17 22:41
嘿嘿，偶给出的测试信号中，2次谐波以外的谐波成分都在-100db以下，也就是说总谐波失真率就是文件名称显 ...

    谢谢详解，原以为只看二次，想不到是总谐波。是在电脑上播的，估计也大了点。
    是的，硬件是关键。

不才

whmks 发表于 2026-3-18 09:07
谢谢详解，原以为只看二次，想不到是总谐波。是在电脑上播的，估计也大了点。
    是的，硬件是关键 ...

嘿嘿，现在电脑上的板载声卡，做到-80db的失真应该问题不大，似技嘉、华硕等做到-90db都没啥问题的。
THD拿出来给人看，那是要遵循相关标准的（诸如IEC（国际电工委员会）标准、IEEE（电气电子工程师学会）标准），自己独自玩，那就想咋整咋整了哈。之前发过一个玩具，可以帮助计算IEEE标准的THD,看楼主辣么客气好学，偶就再发一次,供楼主玩耍。

whmks

不才 发表于 2026-3-18 09:49
嘿嘿，现在电脑上的板载声卡，做到-80db的失真应该问题不大，似技嘉、华硕等做到-90db都没啥问题的。
TH ...

      谢谢！原来就用你发的这个转换计算工具，相当方便。就是有些不明，用谐波分贝值输入算总THD与直算有的有差异，表上有说明就是每次谐波要相差10db以上，不知是否是这一原因?

不才

whmks 发表于 2026-3-18 10:30
谢谢！原来就用你发的这个转换计算工具，相当方便。就是有些不明，用谐波分贝值输入算总THD与直算 ...

嘿嘿，估计是吧。
若是只想计算某次谐波的失真，仅需将其它分量都设置为远低于（20db）以上就差不多可以了。
我所说的低于10dB要求，仅仅是为了省事。10db的差距可使结果误差小于10%而已。
就是说倘若某次谐波分量均高于其它谐波10db以上，总的谐波失真就可以认为是那高次谐波的失真了

whmks

不才 发表于 2026-3-18 11:01
嘿嘿，估计是吧。
若是只想计算某次谐波的失真，仅需将其它分量都设置为远低于（20db）以上就差不多可以 ...

好的，明白了

中山阿惕

这个电路能出大功率，检验的方法，是最大功率的时候，300B的栅极波形是咋样的，有没有直流成分。

超人胆

1楼和41楼都有正弦波图，紫色的就是正弦波推动波形图

whmks

超人胆 发表于 2026-3-19 06:43
1楼和41楼都有正弦波图，紫色的就是正弦波推动波形图

看得认真又细致。推动波是很重要的一个波形。等下再把推动波与负栅压的关系说-下。

whmks

    为什么我喜欢发四线波（本机有6个点需要测，只有四通道示波器），就是示波图结合数据能分析许多因果关系。下面详解一下

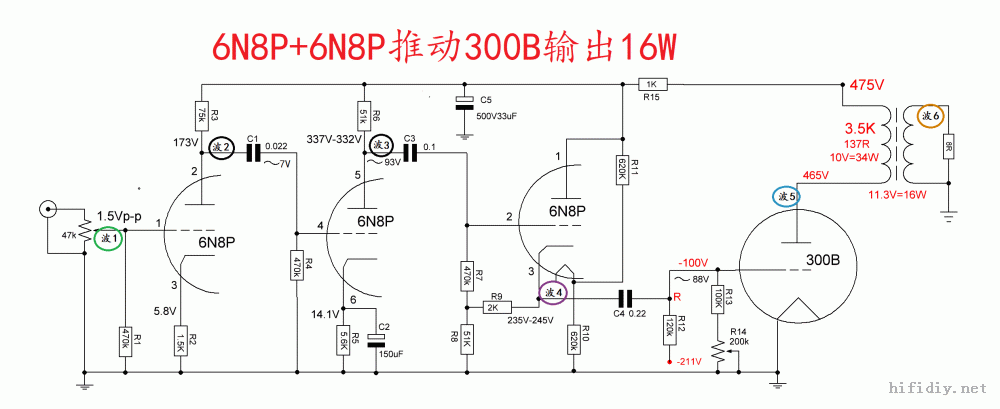

    先看电路图，图上已标要测的6个点，其中波2和波3的有效值电压已标在图上。其余四波见图中圆圈，颜色对应四个通道线。
    图上的电压变化是静态与动态的电压，原则是变幅小为好。

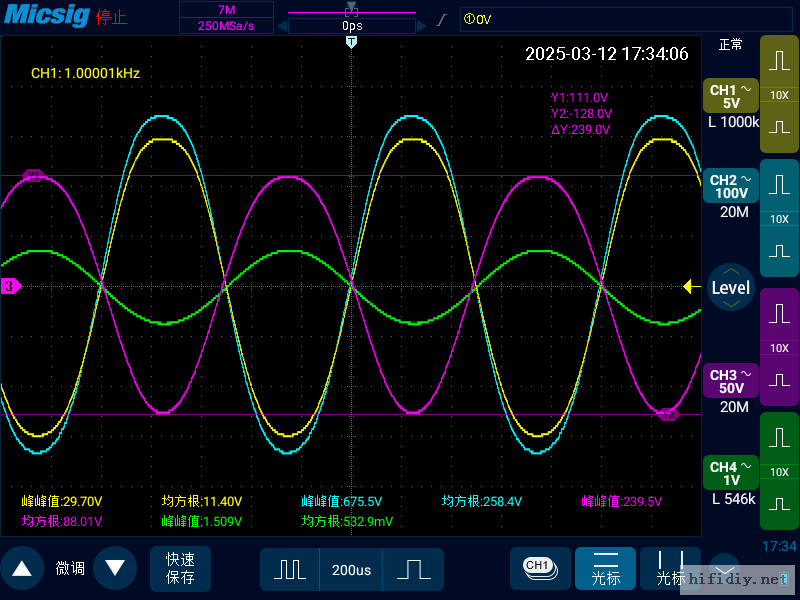

四线图


   波1、绿线是输入信号，主要看推满功率所需的电压和用于分析各级放大倍数的基点。
   波2、是第一级放大，与输入信号之比就是放大倍数，与第二负压要相呼应。该级阴极电阻上并小电容能补偿高频缺失（主要针对低档牛和高频差的低档箱，容量自已试。
   波3、是第二级放大兼互补调节。与第一级输出信之比就是第二级的放大倍数。该级的主要功能一是把信号放大到105V左右的空载有效值电压；二是对失真进行互补调节，在本电路图中主要通过调节R6电阻的阻值，调小波形不对称（紫线），互补增强，8R输出端对称度好、奇次波高、增益低。调大波形向对称方向变动，互补作用减弱，8R输出端不对称度增加、偶次波上升、奇次波降低、增益升高、总输出功率略降低。
   波4、是真正的推动电压波，输入电压高于输出电压，大约高2%。该级的主要任务是阻抗转换，的把高阻转为低阻。看这一级的波形总电压及上下波的压幅就能分析互补原理，与300B栅压结合分析负压变化，从波形图上可以看出，满功率时负压略有上升（上升原因先请大家一起分析）。
   波5、是P极波，主要用于计算功率与效率，与输出牛阻抗算出原边功率，与副边功率之比就能算出输出牛效率。
   波6、是输出波，主要看满功率时的波形，一看上下对称度、二看上下半波肥瘦（有的上下幅值基本相等，但肥瘦不一。对于根据自己的爱好和音响组合调成略不对称波的，可记住上下幅值比例（等同于播音员的专用均衡器）。
   至于怎么能增加电流提高功率，大家想想B类推挽机的单管是靠什么来推动管子输出电流的，不就是信号电压。不要一心想着是上下管合成的事。大家回看一下65楼的第二幅示意图，本机的下半波是有静态电流的，这样就能正常全波工作了，并扩大了推动电压摆幅而不出现削顶。

超人胆

电子管是电压放大管，不知为什么有人老是要惦记栅流所谓A2，就这张97楼的图怎么会推到A2产生了栅流功率大增，栅流不知能从那里冒出来？

whmks

超人胆 发表于 2026-3-19 14:34
电子管是电压放大管，不知为什么有人老是要惦记栅流所谓A2，就这张97楼的图怎么会推到A2产生了栅流功率大增 ...

      正是正是，没想通的大有人在，都正常。但各人有各人的长处，也是我们需要学习地方，所以常说是“相互学习、共同提高”。
      大家要心平气和地交流，少一点火药味，论坛环境会更好。

whmks

   关于谐波失真的计算（作为学习后的汇报，不对之处请纠正）。
   1、计算是一般以交流有效值电压为依据，不是以功率为依据。二者的结果相差甚远，有的失真很低的图表就是用功率计算结果。
   2、先是用频谱仪或示波器FFT功能获取各次谐波的db值，再换算成有效值电压。

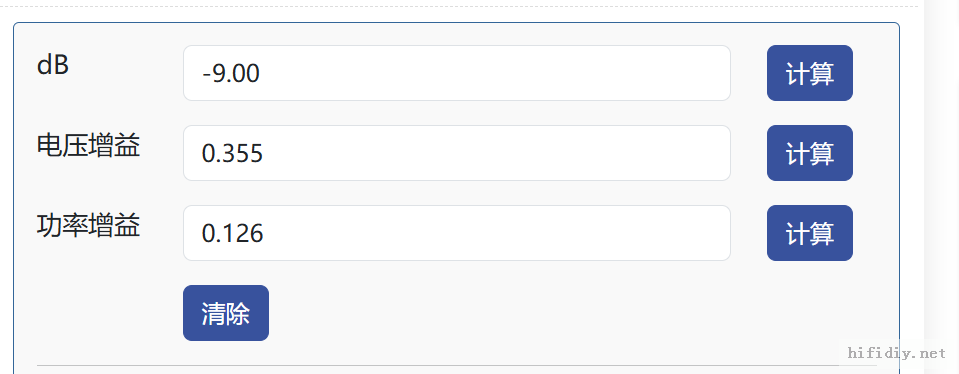

   网上有在线计算分贝电压值，如下图，一共有三格，分别有不同用途。
   用分贝计算只要用第一格，填入分贝值按计算就可获得下面二格数据，其中第二格是有效值电压（要的就是这个电压），第三格是第二格电压的X积，只要除以负载阻抗，如8欧或4欧就能得到相应功率。
   把主峰分贝值和各次谐波分贝值填入第一格就能分别获得各分贝的电压值，然后计算。
    谐波失真%=谐波电压/主峰电压X100


   3、如要计算2-5次的总失真就要用到一个公式计算。这就能获得总谐波失真%值。


       胆机是失真大王，不要过分苛刻，没有条件的看看波形也能大致了解。对于对称好，上下波形肥瘦差异小、圆顶性压缩少的肯定失真不会高。偏上肥下瘦的肯是胆味好一点。
