只用两种中功率管的功放试验电路，欢迎探讨

筑明

liujian2024 发表于 2026-4-18 23:18
祝老师可否可根据郭老师的3管前级工作电流设计，将以前的P3A差分级工作电流调整至0.5mA左右，VAS采用2SA153 ...

我没有这几个管子，要不您把板子寄给我测试对比？

卖油翁

docmd 发表于 2026-2-26 14:10
2SB649与2SD669，傻大声粗，信噪比低，用来做差分，可能是想听张学友的豆沙喉效果。做推动管都嫌弃。{:2_69 ...

正确，这对管过方波不佳。

liujian2024

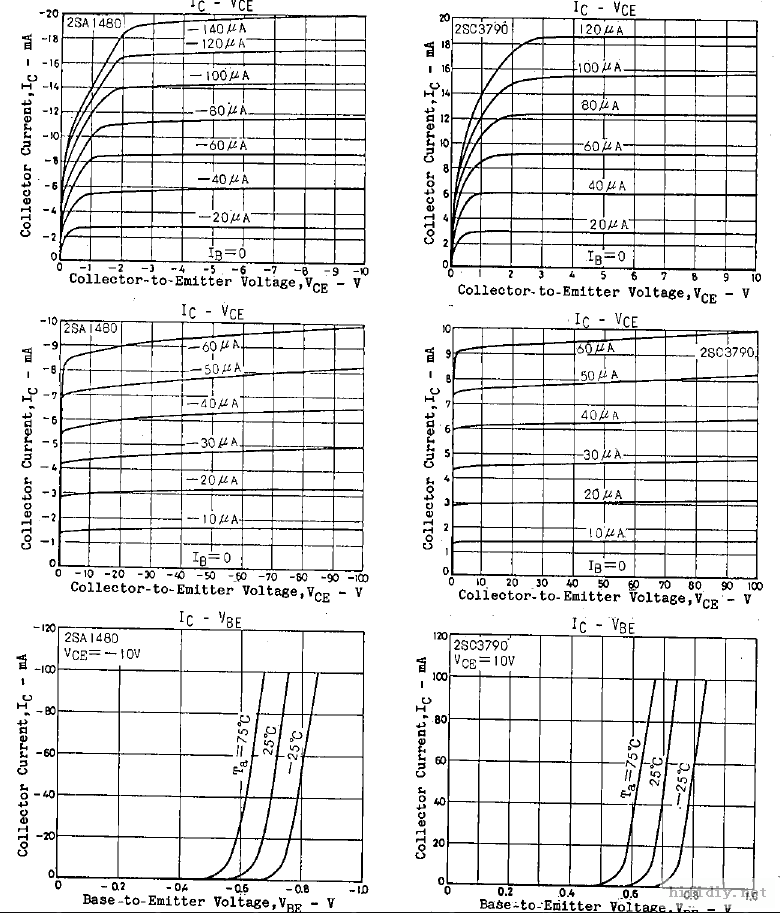

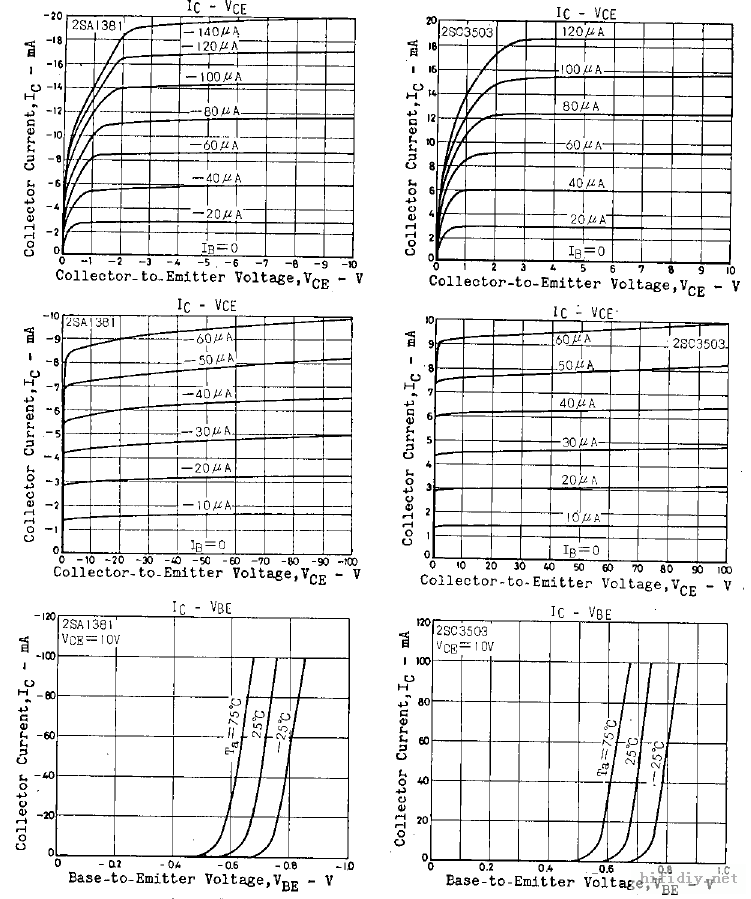

2SA1480/2SC3790 可以直代 1380/3503，看图，1480/3790就是1381/3790的加强散热的版本，特性完全一样。

liujian2024

PDF文件

liujian2024

三洋视频管

siwen907

liujian2024 发表于 2026-4-21 12:11
2SA1480/2SC3790 可以直代 1380/3503，看图，1480/3790就是1381/3790的加强散热的版本，特性完全一样。

管芯是一样的，就是封装不同，3790的管脚更粗壮。

lin889889

我更喜欢用1480/3790。因为1480/3790是全塑封装，加散热器无需绝缘，使用更方便。

毛毛虫

断桥烟雨 发表于 2026-2-26 10:32
假到懒，直接贴牌

这种丝印的C3503我用过，很好用啊
我用这种C3503/A1381作为电压放大和推动
电源±120V DC，1KHZ输出200Vpp，600KHZ输出高于150Vpp
挑选Vceo大于360V的，可以工作在±170V下，最高可以到500KHZ（-3dB，失真稍大）。

liujian2024

筑明 发表于 2026-4-19 08:02
我没有这几个管子，要不您把板子寄给我测试对比？

分享TB上TO-126ML顶部双面双开窗封装的0.75mm粗腿三洋高频管极间电容测试数据（LCR电桥0.3V，10kHz），
               C bc / C be         标称 参数
A1480      62  /80   PF         150M,300V,0.1A
C3790      42  /104  PF        150M,300V,0.1A
A1541      34 / 55   PF         300M,200V,0.2A
C3956      23  /74   PF        300M,200V,0.2A
A1538      25 / 26   PF        400M,120V,0.2A
C3953      12  /32   PF        400M,120V,0.2A
直测极间电容与ft频率成反比，反向印证不是同一管子打标的。
筑老师有1381/3503，可直测对比一下。

筑明

liujian2024 发表于 2026-4-29 22:41
分享TB上TO-126ML顶部双面双开窗封装的0.75mm粗腿三洋高频管极间电容测试数据（LCR电桥0.3V，10kHz）， ...

现在还在外面，等下次回去测试。

无语密码

liujian2024 发表于 2026-4-21 12:11
2SA1480/2SC3790 可以直代 1380/3503，看图，1480/3790就是1381/3790的加强散热的版本，特性完全一样。

做差分管应该很好，但做代用管，就不一定了。
用极品的管做代用品，会降低性价比

docmd

3503的Ic-hfe转折点太小，只能做差分，恒流源，电压放大，第一级推动。

wh812942

15032/15033不行吗？？

chywen

断桥烟雨 发表于 2026-2-26 10:30
假货

看封装，和平常的封装磨具不一样，应该不是假货

liujian2024

继续补充LCR直测极间电容数据（LCR电桥，0.3V，10kHz）：
                        C bc / C be            标称 参数
A1540               23  /27   PF           300M,200V,0.2A
C3955               13  /32  PF            300M,200V,0.2A
BD139(长电)      94 / 463   PF         190M,80V,1.5A(NXP & UTC)
BD140(长电)      132 / 319  PF        190M,80V,1.5A(NXP & UTC)
A1837               209  /534  PF        70M,230V,1.0A
C4793               205/ 616   PF        100M,230V,1.0A
A940                 161 /497  PF        4M,150V,1.5A
C2073               125/547   PF        4M,150V,0.2A
C3502Y (0.5元)   25/26     PF         150M,200V,0.1A

假冒铁脚BD139/140（耐压45-50V）,SB649A/SD669A（耐压230-250V）的极间电容倒是有惊喜，估计是小芯片打标的，不过输出电流倒也能有0.2-0.3A（HFE下降不多，以后有机会试听对比一下），数据如下，
假BD139           28/ 83   PF         190M,80V,1.5A(NXP & UTC)
假BD140          35 /82 PF            190M,80V,1.5A(NXP & UTC)
假649              18/42 PF             140M,160V,1.5A
假669              18/37 PF             140M,160V,1.5A

liujian2024

继续补充LCR直测极间电容数据(10kHZ，0.3V),从极间电容看，ADL的高频更好。今天也采购了一台800多的晶体管测试仪，到货后再对比3家国产1943/5200。
                        Cbc/Cbe
C5200(ADL)       1.75/4.58  nF
C5200(杰盛微)   2.45/7.85  nF
C5200(质超)      3.16/6.77  nF
A1943(ADL)       1.68/3.85  nF
A1943(杰盛微)   1.88/6.04  nF
A1943(质超)      1.79/5.88  nF
15034G             981/1483  PF
15035G             596/1190  PF

欢迎大家把自家的真宝贝拿出来晒一晒，供大家参考。

liujian2024

他姥姥的，今天终于找到以前做筑老师开源的P3A 500Khz左右严重自激的原因了 云汉芯城买的无锡ISC 1381/3503是假货！
j直测极间电容：   Cbc/Cbe
无锡ISC  A1381    217/325  PF
无锡ISC C3503     288/363  PF.
我的几百大洋啊：《

liujian2024

今晚又测几对管子，质超N(M)JW0281/0302和ON的NJW0281/0302:
Cbc/Cbe    质超MJW       质超NJW      ON NJW
0281          2.10/8.27      2.19/8.37     1.77/5.73    nF
0302          1.93/6.97      1.98/7.23     1.56/4.75    nF
质超的极间电容大不少，高频带宽会窄些，相对也更易自激一些。
                    Cbc/Cbe                        Cbc/Cbe
BD237长电    105/378    BD238长电    135/325       PF

zjzj007

liujian2024 发表于 2026-5-6 21:00
继续补充LCR直测极间电容数据(10kHZ，0.3V),从极间电容看，ADL的高频更好。今天也采购了一台800多的晶体管 ...

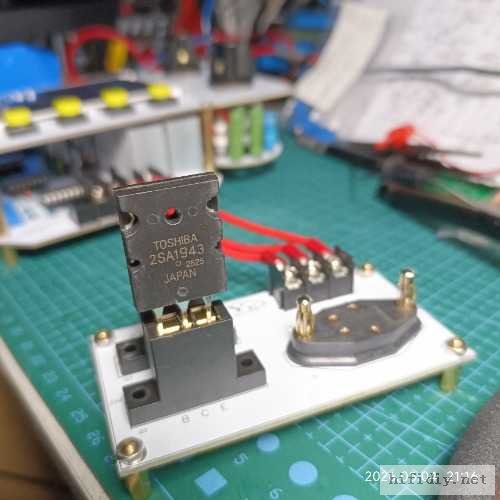

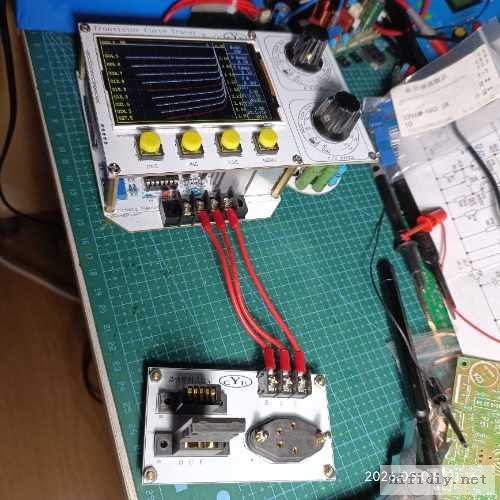

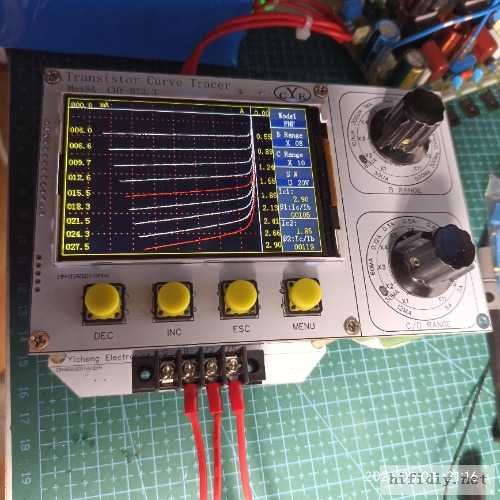

800多买的是这款吗？我刚买的。

liujian2024

zjzj007 发表于 2026-5-7 22:48
800多买的是这款吗？我刚买的。

同款，今天到货后用3款国货与你的拖洗吧 1943对比下
