一款俄罗斯的Only Music 2.7 功放板

a399288395

lhc125 发表于 2026-4-19 12:34
通电正常，淘宝找个机箱安家

可以坐下先细细的品一品这套系统的效果了；  板子上的669 649两个管子的散热片可以不用装， 这对管子温度不高。

microstar

我也终于找到问题了，底噪搞定。现在在考虑供电是用开关电源还是改回工频供电

lhc125

microstar 发表于 2026-4-19 14:05
我也终于找到问题了，底噪搞定。现在在考虑供电是用开关电源还是改回工频供电

什么问题引起的噪音？

a399288395

microstar 发表于 2026-4-19 14:05
我也终于找到问题了，底噪搞定。现在在考虑供电是用开关电源还是改回工频供电

大概率  可能就是焊错元件，或者买到假管子了，

microstar

不是，是管子的放大倍数太高引起的

microstar

书接184楼，当时通过示波器发现差分级有问题，第一时间怀疑差分管，就把原来换下来的B档的直接装回去了，结果直接中点直流40v。（很奇怪的事，焊接没问题，拆下来测量都是好的）
差分放大只有恒流源、电流镜，差分管几个部分组成，电压、元件都检查过好几次可以确定元件没问题
只能将注意力放在管子的Hfe上了，后面发帖询问大家都是用的C档的而且hfe都在400左右，和我测量的大差不差。没有办法只能按照高频自激的方法死马当活马医了。我在VT2的B到GND之间串了个22p的电容，开机安静的一批，搞定，另一块板子如法炮制，至此困扰了我近1个月的难题解决！
后续，我跑去tb咨询，他说他给我发的是按照1000左右配的。

a399288395

microstar 发表于 2026-4-19 15:53
书接184楼，当时通过示波器发现差分级有问题，第一时间怀疑差分管，就把原来换下来的B档的直接装回去了，结 ...

我觉得，回头还是把那管子换个正经的管子吧，
看看规格书，C档  ON厂家的HEF范围也就是420-800； 厂家都没有D档1000的，
那淘宝卖家居然还有比厂家更牛的管子。，关键是TB还HEF1000配对，一配一个准。

microstar

a399288395 发表于 2026-4-19 16:04
我觉得，回头还是把那管子换个正经的管子吧，
看看规格书，C档  ON厂家的HEF范围也就是420-800； 厂家 ...

看了on的C档dc增益800，小信号900。三极管的图片早就发过帖子了，是正经的。
我上机前自己也用多功能测试仪测过了大概在520左右吧，至于商家在什么条件下测的，嗯~一直是个玄学。对于diyer来说不看广告看疗效。

806348821

这几天也打了几块板，焊接一次性成功；差分BC560选hPE480的，输入端与地短接，耳朵贴到喇叭上也听不到噪音。末级静态电流调至80mA，接入音乐试听，正如楼主所言，高低音表现的不错

e1cwx1234

第三版贴片版摆摊测试，改进了管子焊接方式。短接输入，耳朵贴喇叭也很安静啊，试试提高要求，晚上夜深人静时候再测试。有无人一样装过贴片的？为啥上不了高清图。

microstar

e1cwx1234 发表于 2026-4-19 21:49
第三版贴片版摆摊测试，改进了管子焊接方式。短接输入，耳朵贴喇叭也很安静啊，试试提高要求，晚上夜深人静 ...

用外部相册能发高清图。
我现在耳朵贴上去低音单元能听到一丝丝热燥，10~20cm不可闻。和花心思打造的molly功放信噪比差一点（箱子的低音高音都没声音），估计和用开关电源有关，五一再改电源，希望能达到茉莉的水平。
贴片板我也在画了，幸好有你的线路图省了不少功夫，不过进度缓慢

上几张molly的图片

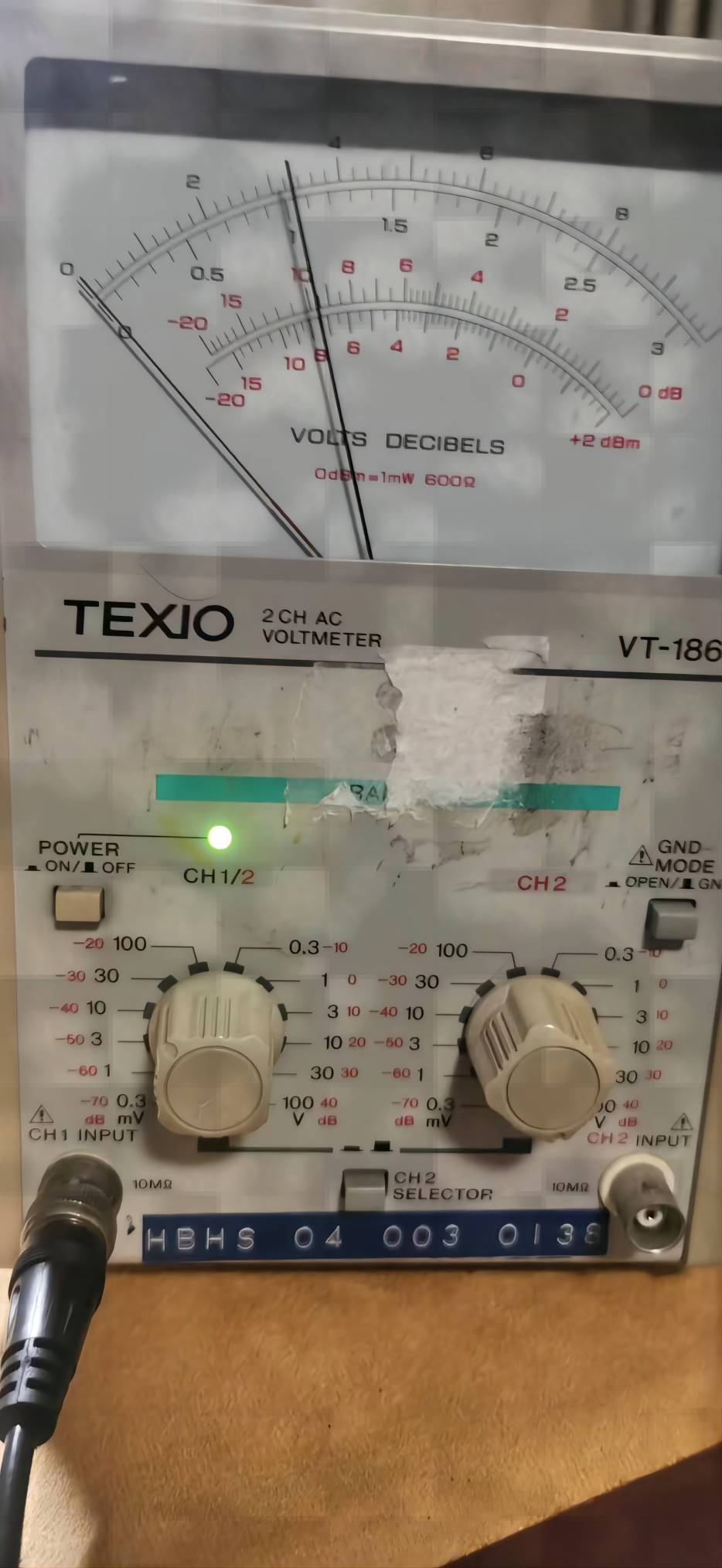

毫伏表10mv档测试，大概在3mv左右

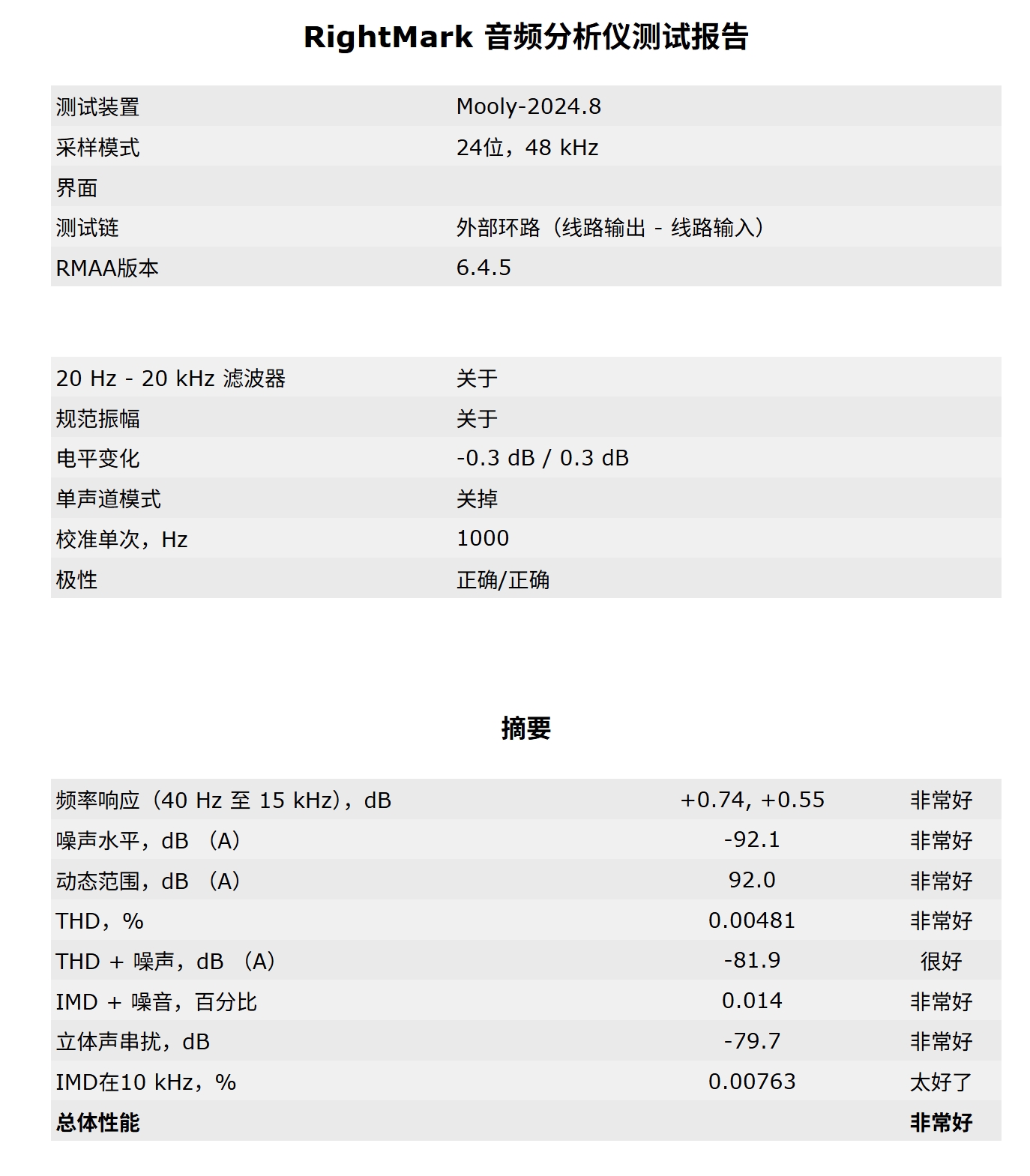

RMAA测试

zjzj007

我用单面板打的样，经过元件采买和周末两天的焊接，终于快完成了。B550\560买的B档的，HFE在300左右，也不知道行不行。

a399288395

zjzj007 发表于 2026-4-20 07:51
我用单面板打的样，经过元件采买和周末两天的焊接，终于快完成了。B550\560买的B档的，HFE在300左右，也不 ...

你这个空心电感是自己绕的还是买的成品， 有没有链接发一个， 我是自己绕的， 铜线总是有那么点不服帖。匝与匝没办法紧密排列。

zjzj007

a399288395 发表于 2026-4-20 09:05
你这个空心电感是自己绕的还是买的成品， 有没有链接发一个， 我是自己绕的， 铜线总是有那么点不服帖。 ...

我这个也是自己绕的，仔细看也不怎么服帖，要想绕的规整点没别的办法，就是得使劲拽着铜线一圈一圈密绕。我这个线圈是在一个直径大概1.3厘米的精密改锥圆把儿上用1.0的漆包铜线绕了15圈，用电桥测了电感一下大概0.7微亨。

a399288395

zjzj007 发表于 2026-4-20 09:31
我这个也是自己绕的，仔细看也不怎么服帖，要想绕的规整点没别的办法，就是得使劲拽着铜线一圈一圈密绕。 ...

你这个看着绕的比我绕的好多了，像机器绕的， 我每匝绕得是比较紧， 但是一松手就像根弹簧一样回弹， ；然后就松松垮垮惨不忍睹。

zjzj007

a399288395 发表于 2026-4-20 09:37
你这个看着绕的比我绕的好多了，像机器绕的， 我每匝绕得是比较紧， 但是一松手就像根弹簧一样回弹， ； ...

我绕的这个线圈脱胎后，与缠绕时的初始状态比也有回弹，又套回去反复拉紧两三次，才算规整点。业余条件下不好搞啊。

microstar

把线先绕在木棍上待用，找个光滑点的模具上缠绕，记得模具和线圈之间垫纸好脱模 。绕制的时候每一圈都要用力让线绷直，每绕1~2圈都要修型。绕制完毕后不满意可以把垫纸去掉套在模具上扭动修整

netalk

胖头虫 发表于 2026-4-17 08:44
手枪钻打孔前，画的位置也对，冲子点的位置也对，打孔前核对位置也没问题，打出来的孔偏偏有一、两个是偏 ...

就是这样，以前是一下子钻4个孔，会有螺丝偏差，现在是定位一个钻一个，到最后，三个螺丝能装上，最后的又有一点偏差，气人。

e1cwx1234

microstar 发表于 2026-4-19 23:02
用外部相册能发高清图。
我现在耳朵贴上去低音单元能听到一丝丝热燥，10~20cm不可闻。和花心思打造的m ...

当时就是跟你做的茉莉啊，可惜现在帖子不在了，当时应该是买到了假管子，没做成，现在不舍得买管子了。等有空再尝试贴片板茉莉。

zjzj007

microstar 发表于 2026-4-20 10:42
把线先绕在木棍上待用，找个光滑点的模具上缠绕，记得模具和线圈之间垫纸好脱模 。绕制的时候每一圈都要用 ...

非常标准的做法，赞！
