JC2012世界末日版——高效率低失真改进版JLH1969 Hi-Fi功放

tzhq333 · 发表于 2013-3-7 10:54

回复 tzhq333
其实我也是木耳，接触的多是集成功放，但即便如此也能听出来音质圆润和刺耳的区别，老兄可 ...
dy1289968 发表于 2013-3-7 10:35

大家都是为了发烧而发烧

有问题肯定要问个究竟了，把问题拿出来大家探讨下也是个乐事！

jazzclassics · 发表于 2013-3-7 11:49

回复 555# dy1289968

之前做过很多试验的。250-300mA声音是最好听的。你可以尝试加大电流。将R8/R9上电流调到30mA，但是也不宜超过30mA，同时D669是必须加散热的。

祝你成功！

jazzclassics · 发表于 2013-3-7 11:56

回复 551# tzhq333

我原先也在1969输入并个220p的小电容，后来发现声音不耐听的原因主要不是放大器，而是喇叭。换了上档次的喇叭后就不要这个电容了。

球期啦 · 发表于 2013-3-7 12:33

那个是神马软件来的

rifjft · 发表于 2013-3-7 13:18

稳压电源才能出效果的

tzhq333 · 发表于 2013-3-7 13:46

回复 tzhq333

我原先也在1969输入并个220p的小电容，后来发现声音不耐听的原因主要不是放大器，而是喇 ...
jazzclassics 发表于 2013-3-7 11:56

我就没有什么好的喇叭啊！所以只能这样了，惭愧！

jazzclassics · 发表于 2013-3-7 17:54

回复 561# rifjft
是的handshake
这个甲乙类架构的放大器用不用稳压电源效果相差一个档次。

jazzclassics · 发表于 2013-3-7 17:59

本帖最后由 jazzclassics 于 2013-3-7 18:03 编辑

回复 562# tzhq333
老兄谦虚了。其实我发现这个主要是分频喇叭才会有某高些频段过于突出的问题。所以现在我主要是玩全频了。

应该是我惭愧，由三个喇叭玩到一个喇叭 —— 倒退了

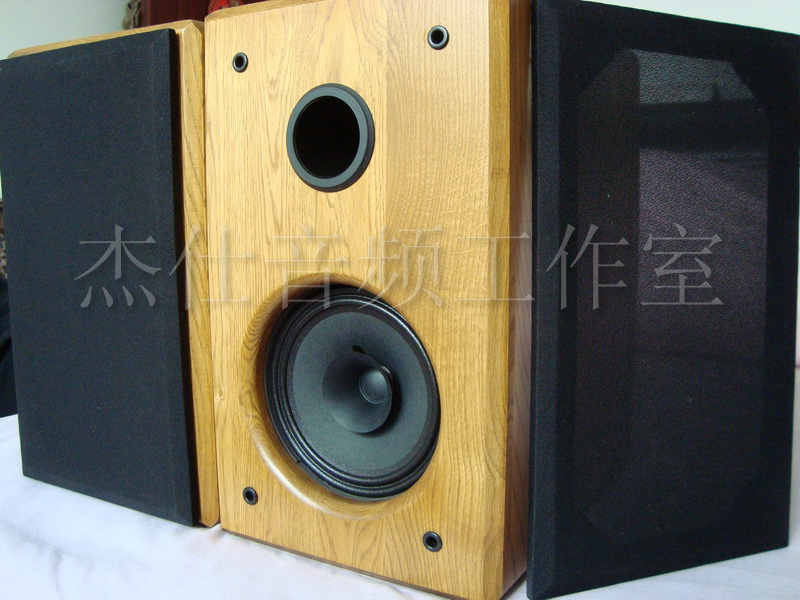

我现在用的喇叭

dy1289968 · 发表于 2013-3-7 21:26

我的喇叭是TB4全频，应该不是喇叭问题，因为是和旁边的JLH1969进行AB切换对比的，下面是刚实测的工作点电压，贴出来：

测试点电压    A    B    C    D    E    F    G
L声道          18.9    19.4  4.5    24.3  3.9    20.2  40.2
R声道 18.9    19.4  4.5    23.9  3.9    20.1  40.1

如果工作点电压没问题，那么下一步只能考虑增加稳压电源了

dy1289968 · 发表于 2013-3-7 21:39

这是我试音用的喇叭TB4落地箱
20130307 002.jpg

dy1289968 · 发表于 2013-3-7 22:15

我和楼主一样主要是玩全频，此TB4箱跟我有七八年了，平时听音乐使用它的频率最高，上面小箱是刚装的真力4寸低音喇叭，也当全频喇叭使用，此箱的超高频是较欠缺的，即使这样，接上JC2012不耐听的感觉照旧！至于楼主提议的增大静态电流，我已试过增加到290mA左右但感觉收效不大，今天在市场找到两对TIP142，考虑在周末替换末级场管，看看是不是配对问题。请楼主指教有何简单方法进行晶体管配对

jazzclassics · 发表于 2013-3-9 12:22

回复 565# dy1289968
从各个测量电压看你的工作点没问题。这样的情况下电路失真通常是功率管配对不良引起的。

jazzclassics · 发表于 2013-3-9 12:29

回复 566# dy1289968
你的箱子看来不错啊。
有了这么个好喇叭，功放机也不能减料。建议买20对左右的功率管，严格配对。配对好了失真做到0.05%以下是一点问题都没有的。其次是布局和连线的整理。你的连线过长了。变压器和功放板间最好有屏蔽，应该将滤波电容移到变压器和功放板间。稳压电源效果会更上一层楼，但应该作为第二步。先解决自激和失真问题。

dy1289968 · 发表于 2013-3-9 15:24

我想请楼主指教一下有何简单方法进行功率管配对

jazzclassics · 发表于 2013-3-9 20:38

回复 570# dy1289968

让我考虑一下。一会儿上个图。

jazzclassics · 发表于 2013-3-9 21:04

回复 570# dy1289968

你好！先进行直流参数配对吧，大的方向对了其它的都好办。可以用下面的图。调节VR1在Vout上分别得到1.6v,2.0v,2.4v,4.8v,8v电压，记录得到这些电压时候R2上的电压。测多个管子，这5个电压都比较接近的配成一对即可。

xsm520 · 发表于 2013-3-9 21:28

提示: 作者被禁止或删除内容自动屏蔽

jazzclassics · 发表于 2013-3-9 21:46

回复 573# xsm520
QQ有一个，但几乎从来不上，QQ公司里也不给上。目前只用旺旺。坛子或旺旺里给我留言吧。有机会大家多多互相切磋学习。

xsm520 · 发表于 2013-3-9 21:49

提示: 作者被禁止或删除内容自动屏蔽

dy1289968 · 发表于 2013-3-9 21:57

回复 572# jazzclassics
谢谢！确认一下：此电路供电是20V，检测R2上电压是指R2和R4交点电位，另：这是检测场管的，晶体管的配对也是采用这个电路吗
