湮没了16年的专利电路，简洁至上，不折腾

zhp1029

岑雪涛 发表于 2023-3-5 13:29
元件参数表： 输入端电容10UF。 反馈接地电容47UF。 电流放大部分两个同步电容220UF／63v。 输入级2个发射 ...

用那么多4148，4148换成稳压管不行吗？

cgpad

  发射极电阻用1.5欧，可以减少二极管。

http://bbs.hifidiy.net/thread-755116-1-1.html

https://audiocircuit.dk/download ... gnature-pwr-sch.pdf

cgpad

                   無大環負反饋功放

https://audiocircuit.dk/downloads/marantz4/Marantz-PA01-ma-sm.pdf

https://audiocircuit.dk/downloads/marantz4/Marantz-PA02-ma-sm.pdf



















https://www.soulnote.audio/soulnote-en/series-3/m-3

超低失真之梦

岑雪涛 发表于 2023-3-5 13:27
上图

你这电路我仿真看了， 还有前面那种简单些的，都差不多，只是这个菱形输入级对前级电流需求小了。更好驱动。  这两电路和达萧有些相似，都是会产生大量的谐波。都没有开关失真。这样也就和达萧差不多的听感。
达萧是输出级工作在超甲类，你这个是推动级工作在超甲类状态，输出是甲类。 他们都会产生达萧那样的大量谐波，听感应具有相似性。但是功耗比达萧大多了。  为了稳定静态电流输出级射级电阻都用到了2欧姆。建议和达萧做试听对比，如果差不多。那我还是推荐达萧，毕竟省电些，还有十几万的售价唬人些。   我也是在网上听了达萧的录音，确实谐波丰富。人声尾音有些多，声调好像有些变化。听弦乐好。交响乐肯定乱。


上图绿线  就是推动级电流波形，  会产生大量谐波。
相比达萧其次谐波大，应该听音更亮。

lyr315

多串一个二极管，就多一份非线性失真吧？

10000uf

cgpad 发表于 2023-3-14 12:59
发射极电阻用1.5欧，可以减少二极管。

http://bbs.hifidiy.net/thread-755116-1-1.html

老师傅，我想问一下，我能把这图上的前级部分 移接到我纯电流放大的后级上用吗？

cgpad

10000uf 发表于 2023-4-5 01:59
老师傅，我想问一下，我能把这图上的前级部分 移接到我纯电流放大的后级上用吗？

    理论上是可以的，实际效果可能未必理想。

https://audiocircuit.dk/download ... JA88D09-pwr-sch.pdf

https://audiocircuit.dk/download ... n-JA88D-pwr-sch.pdf

https://audiocircuit.dk/downloads/jungson/Jungson-JA1-pre-sch.pdf

10000uf

cgpad 发表于 2023-4-5 21:51
理论上是可以的，实际效果可能未必理想。

https://audiocircuit.dk/downloads/jungson/Jungso ...

太感谢了。

cgpad

自己做耐听的功放-正文.part1.rar (298 KB, 下载次数: 47)

2023-5-12 13:10 上传

点击文件名下载附件

自己做耐听的功放-正文.part2.rar (298 KB, 下载次数: 48)

2023-5-12 13:10 上传

点击文件名下载附件

自己做耐听的功放-正文.part3.rar (298 KB, 下载次数: 36)

2023-5-12 13:10 上传

点击文件名下载附件

自己做耐听的功放-正文.part4.rar (298 KB, 下载次数: 33)

2023-5-12 13:10 上传

点击文件名下载附件

自己做耐听的功放-正文.part5.rar (124.8 KB, 下载次数: 30)

2023-5-12 13:10 上传

点击文件名下载附件

daoren

功放是低科技，但要做得好比高科技还难。

daoren

一把狙击枪，不算高科技吧，但要能打中2000米外的目标，这把狙击枪你说精度高不高？功放也是这个意思。

blsxmz

能打中2000米外目标，枪和射手的技术都非常重要。

bagogje

大.非 发表于 2011-11-2 15:43
我来帮楼主贴这湮没在滚滚红尘16年的专利电路。

楼主只需要解释电路原理和实际制作要点就可以了，上图的 ...

看不到图

大.非

bagogje 发表于 2023-7-13 15:49
看不到图

很多楼层都有图，你细心一点翻

holts

大.非 发表于 2023-7-22 09:31
很多楼层都有图，你细心一点翻

他想看16年前的专利图

cgpad

holts 发表于 2023-7-22 09:39
他想看16年前的专利图

http://bbs.hifidiy.net/thread-559828-33-1.html

全开环高保真音频功率放大器.rar (44.96 KB, 下载次数: 29)

2023-7-22 17:16 上传

点击文件名下载附件

全开环高保真音频功率放大器

本实用新型涉及一种全开环高保真音频功率放大器，由输入缓冲电路、二级放大电路、反馈钳位电路、交叉耦合缓冲输出电路构成，优点是结构简单、性能稳定、不易失真、性能价格比高。

一种全开环高保真音频功率放大器，包括由输入缓冲电路、二级放大电路、反馈钳位电路、交叉耦合缓冲输出电路，其特征在于由三级管T1、电容C1、电阻R1、R2电连接成输入缓冲电路，由三级管T2、T5、电阻R3、R7、R8电连接成二级放大电路，由三级管T3、T4、电阻R4～R6、反馈电容Cf、反馈电阻Rf电连接成反馈钳位电路，由三级管T6、T7、T8、T9、电阻R9～R16及电容C4电连接成交叉耦合缓冲输出电路，输入端In连接CD机插头，输出端out连接喇叭。

superxo

cgpad 发表于 2023-7-22 17:16
http://bbs.hifidiy.net/thread-559828-33-1.html

别再无穷无尽的晒电路图了，11年到23年，晒一下实际制作的机器吧。还在晒，有意思吗？？真牛逼的专利，做个实体机器出来晒晒，
是驴还是铝，拉出来溜溜

cgpad

superxo 发表于 2023-7-22 18:04
别再无穷无尽的晒电路图了，11年到23年，晒一下实际制作的机器吧。还在晒，有意思吗？？真牛逼的专利，做 ...

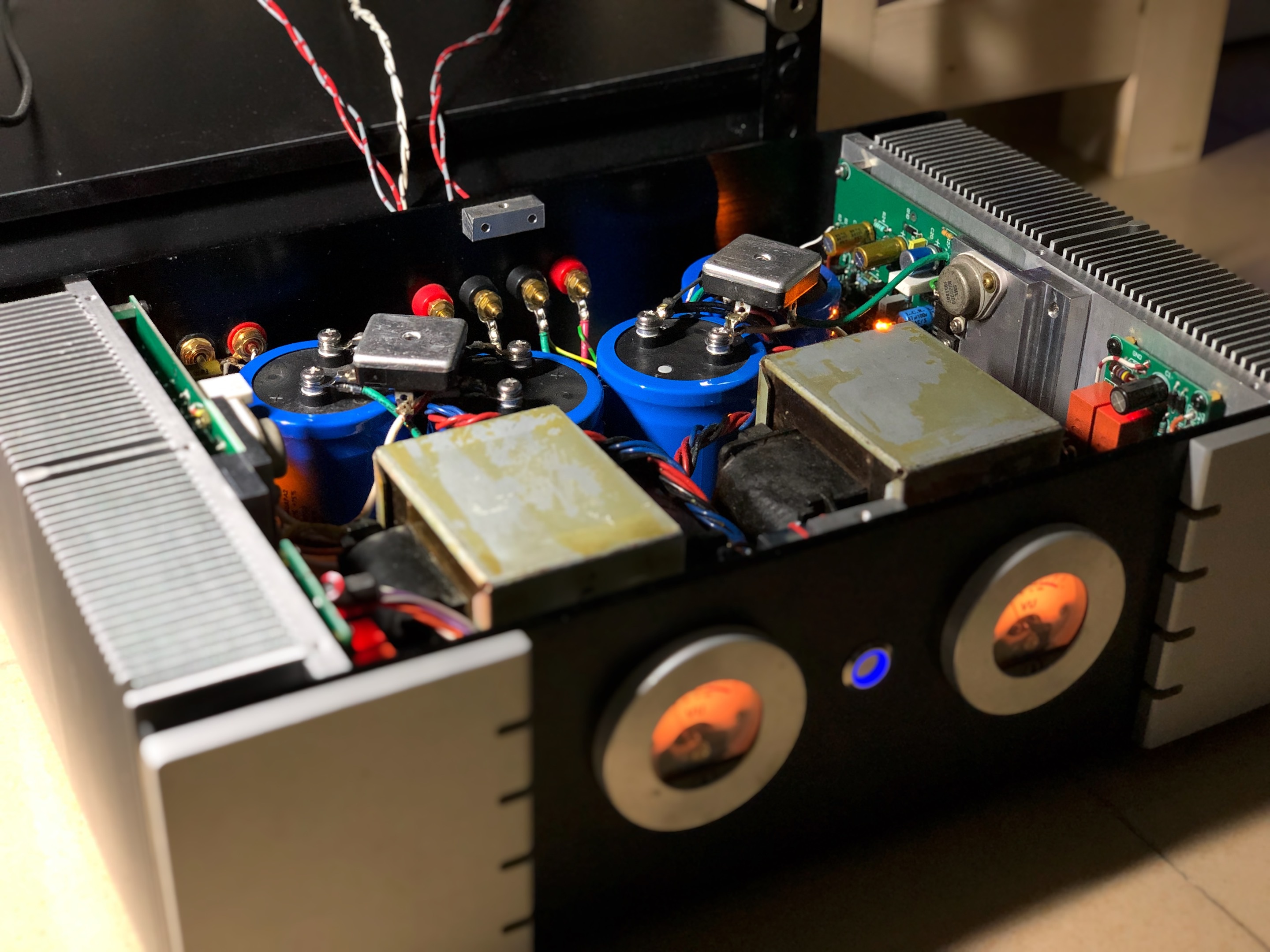

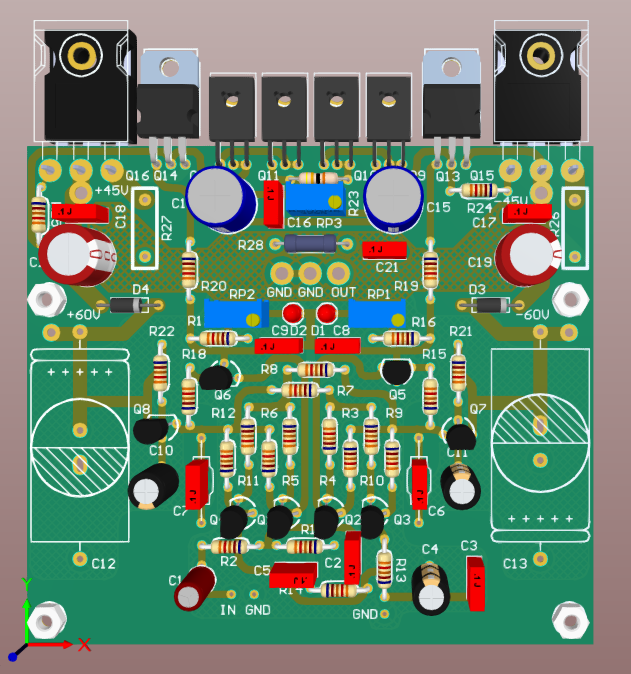

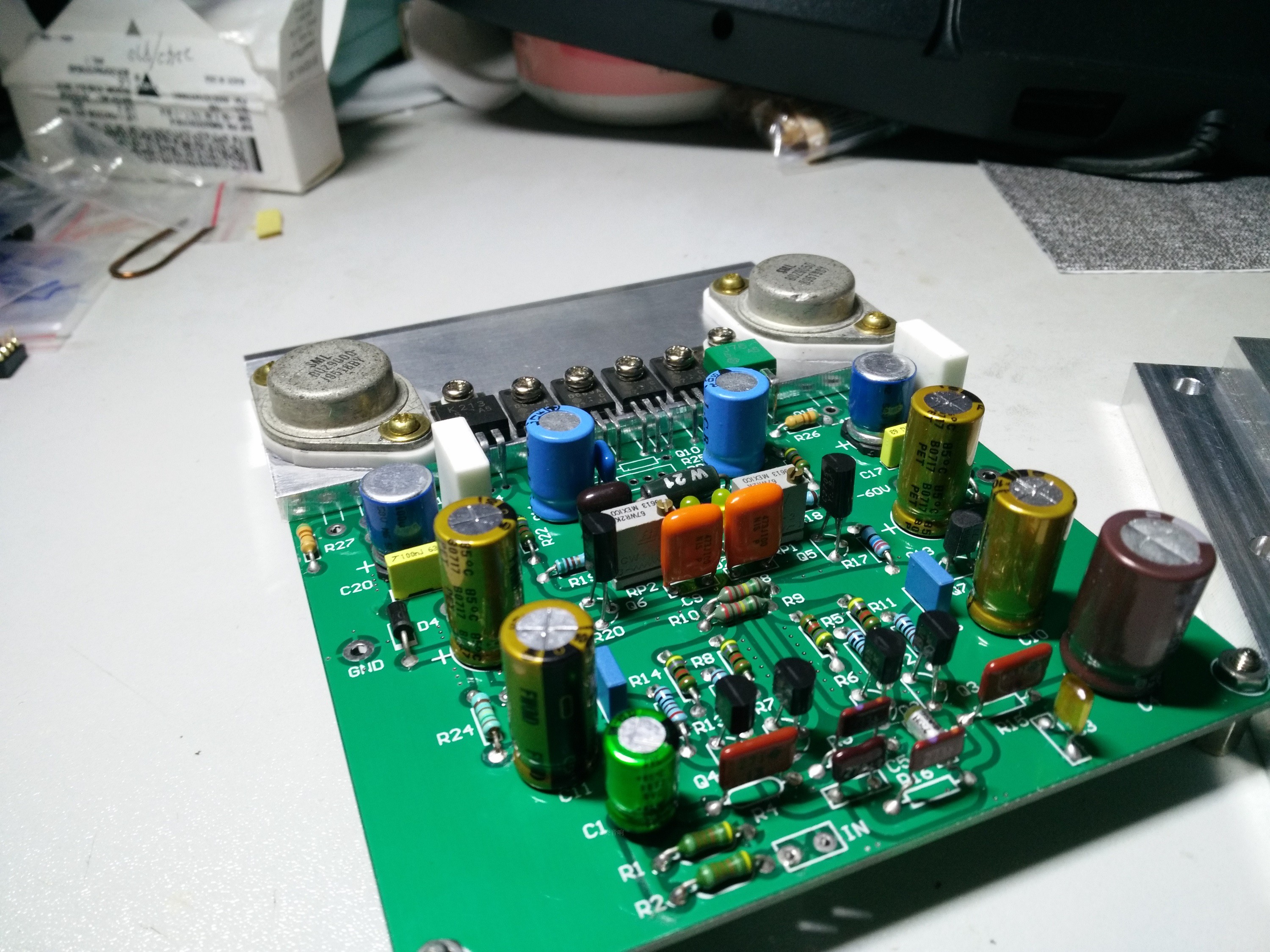

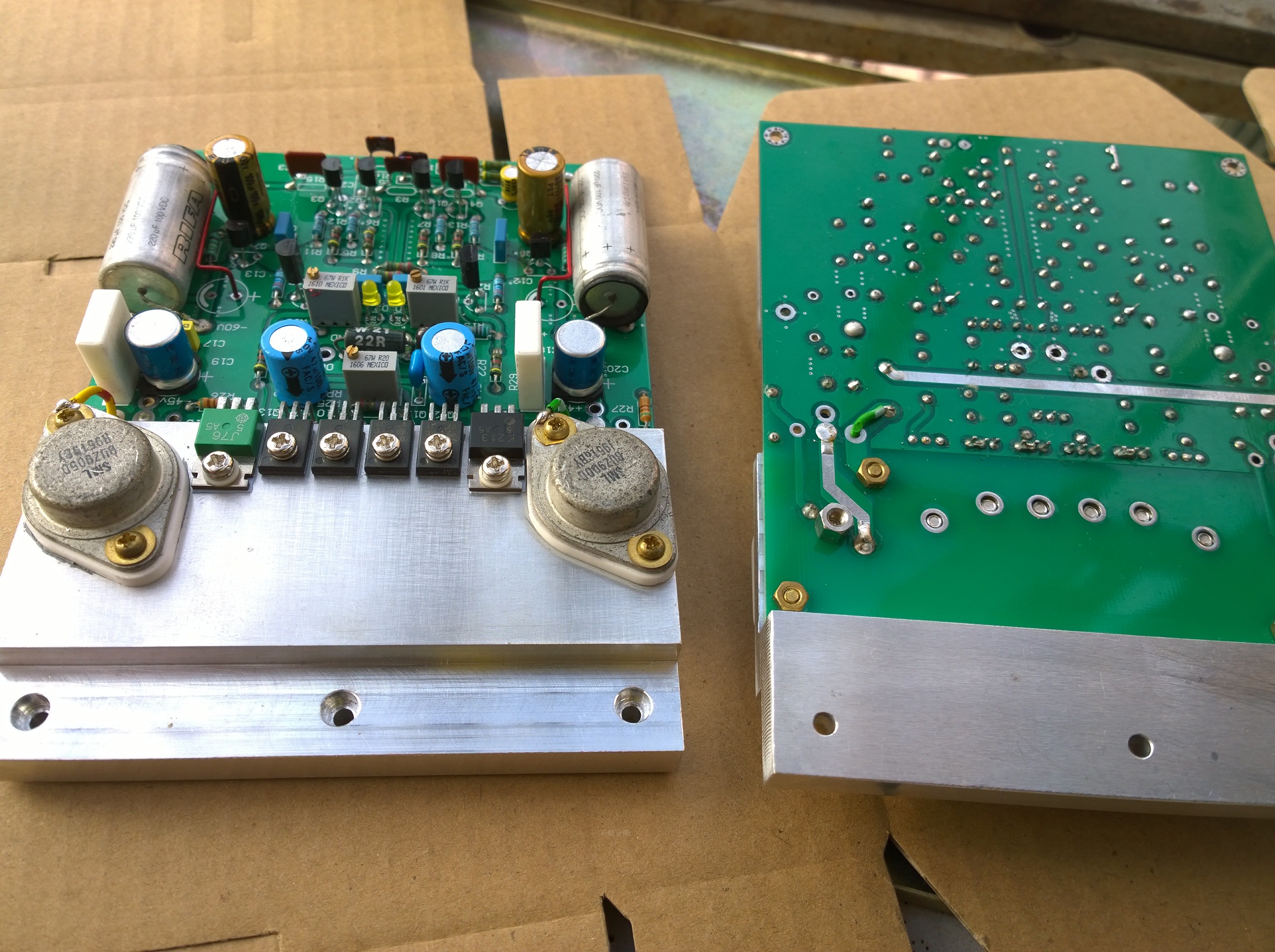

            你眼瞎？人家早就做出来了。

cgpad

superxo 发表于 2023-7-22 18:04
别再无穷无尽的晒电路图了，11年到23年，晒一下实际制作的机器吧。还在晒，有意思吗？？真牛逼的专利，做 ...

https://www.ixigua.com/7080355450801095180

cgpad

superxo 发表于 2023-7-22 18:04
别再无穷无尽的晒电路图了，11年到23年，晒一下实际制作的机器吧。还在晒，有意思吗？？真牛逼的专利，做 ...

https://www.ixigua.com/7186522206476862010
