湮没了16年的专利电路，简洁至上，不折腾

cgpad · 发表于 2023-11-30 15:55

cgpad · 发表于 2023-11-30 17:10

https://file03.ixueshu.com/api/p ... 007288461711/p2.img

https://file03.ixueshu.com/api/p ... 007288461711/p1.img

cgpad · 发表于 2023-11-30 17:21

https://file03.ixueshu.com/api/p ... 006264371311/p1.img

https://file03.ixueshu.com/api/p ... 006264371311/p2.img

cgpad · 发表于 2023-11-30 17:31

shiyuxin0318 · 发表于 2023-12-3 15:20

楼主的放大器声音不错。

lwb222000 · 发表于 2023-12-12 18:59

为了减低热量又是25方家用，可以降低供电电压吗？比如±30V供电合适吗

lwb222000 · 发表于 2023-12-19 11:51

本帖最后由 lwb222000 于 2023-12-19 11:53 编辑

岑雪涛发表于 2022-3-26 20:55
理想的放大器一定是在开大音量逃出甲类区域后，上臂管子截止了多少音乐内容，下臂管子你给我老老实实的补回 ...

驱动级一直处于甲类不好吗？传统电流放大的驱动级就在额定功率输出前都在A类，只要将最后功率级电流调到1A，和你在用的功率级1A比较应该不会差，起码理论上说服不了我自己会差过你这种形式。

cgpad · 发表于 2023-12-21 11:27

岑雪涛发表于 2023-3-5 13:29
元件参数表：输入端电容10UF。反馈接地电容47UF。电流放大部分两个同步电容220UF／63v。输入级2个发射 ...

杰夫乐林公司最早的产品是从单声道放大器Model 7开始的，基本型的设计是在1982年，到1984年才完成设计，同年在拉斯维加斯CES大展上展出，设计的思想是追求当时晶体管放大器难以表达的音场空间的流畅再现能力，输出为双极晶体管，输入级则选择和电子管有类似特性的FET，采用无负反馈设计也是一大特点。由于输出高达350瓦，使得很多人一下注意到这家公司，Model 7的面版为金色阳极氧化处理。 Model 7在1985年作了小改进，为Model 7的2号改进型，1986年又出品涣然一新的改进3号。

jeff rowland Model 7.part1.rar (298 KB, 下载次数: 26)

cgpad · 发表于 2023-12-21 12:14

岑雪涛发表于 2023-3-5 13:27
上图

元件参数表：输入端电容10UF。反馈接地电容47UF。电流放大部分两个同步电容220UF／63v。输入级2个发射极电阻6.2K。（压降7V）输入级接地电阻100 K 输入级集电极电阻 18K(压降18· 3 V) 输入级4组基极偏置二极管1N4148共7个串联。输入级对管C2240与A970 直流负反馈电阻100K 电压放大级2个发射极电阻6.2 K(压降19 v)(推并联电流放大输出级时用3 K压降19 v) 电压放大对管C2705与A1145。电流放大级输入接地电阻 18 K 电流放大级输入平衡电阻200欧电流放大级发射极电阻18 K 电流放大级发射极二极管串24个1 N 4148 电流放大级输入对管A 1360，C 3423 推动级2个射阻2k 推动级基极平衡电阻100欧推动级对管C5171与A1930 输出级大功率管2个发射极电阻2欧。输出级2个基极平衡电阻10欧。输出级2组基极偏置二极管1N4001共23(0.5 A)至19个（1．4 A）串联。输出级大功率对管C3281与A1302或C 3858 A 1294 电压放大部分供电正负56伏。交流双40 V 电流放大部分供电正负48V到正负50v。交流双36 V 输入级管静态电流约1．1mA。电压放大管静态电流约3.mA。（拖并联电流放大级时6 m A) 电流放大部分输入级静态3 m A 推动管静态电流约20mA。末级管静态电流约1.4A。电阻备货表 100 k 1K 6.2k 18 k 470欧 200欧 2 K 10欧 2欧20 W

几乎所有的直流功放电路都采用差分电路作输入级。不少电路还采用了互补对称双差
分电路和带恒流源的互补双差分电路作输入级。因为恒流源有很高的动态阻抗t而且对共
模信号有负反馈作用，使电路具有很高的稳定性。然而也正是由于“恒流”的限制，当有
大幅度瞬态信号输入时，就会使电路的瞬态特性变坏。菱形差动电路由双差分电路演变而
来，它具有双差分电路的优点而克服了它的缺点，使电路的性能大为改善。图2-37是一
个用菱形差动电路作输入级的直流功放电路o
VTi—VT4组成菱形差动输入级，（RP.十R6）是vTI的集电极负载，R是VT3的集
电极负载o R7、心、Rio、Rl 1分别为VTi～VT4的发射极电阻，一方面与偏置电路共同建
立起本级的直流工作点，同时也是本级的电流负反馈电阻。R2、VDi、R3、R、Ⅵ啦、R
是VTi.VT3的直流偏置电路o R12、Ⅵ毛、R13、R14、Ⅵ）4、Ris构成了VT2、VT4的直
流偏置电路。
输入信号经cl输入至A点。C2、Ri与输入电阻、电容组成一个转折频率为60kHz的
低通滤波器，以限制输入信号中的高频分量。
VTs、VT6和它们的偏置电阻构成互补推挽电压放大级，R16、Rl7与后级的翰入阻抗
并联，构成了VB、VT6的负载o VT7与Ri”‰构成输出偏置电路。C4为高频旁路电
容，使频率较高时的交流压降Vm也趋近于00
输出级采用了由三级达林顿管组成的互补推挽功率输出级。VTa、VTio.VT12组成
达林顿管的NPN管，VTg、VTiI、VT13组成PNP管o VT8与VTg采用了中点浮地的联
接方式，＆为它们的偏置电阻，也是反馈电阻。
由输出中点E到菱形差动输入级的反相输入端B构成直流反馈回路，同时在B端接
人电容C3，使B点的交流电位为零，从而切断了交流大环路的负反馈回路，成为只有直
流负反馈而无交流负反馈的直流功放电路。
本电路采用前后级分别供电方式，前级采用稳压电源，输出级采用整流滤波后的电源
供电，而且采用较低的电压。

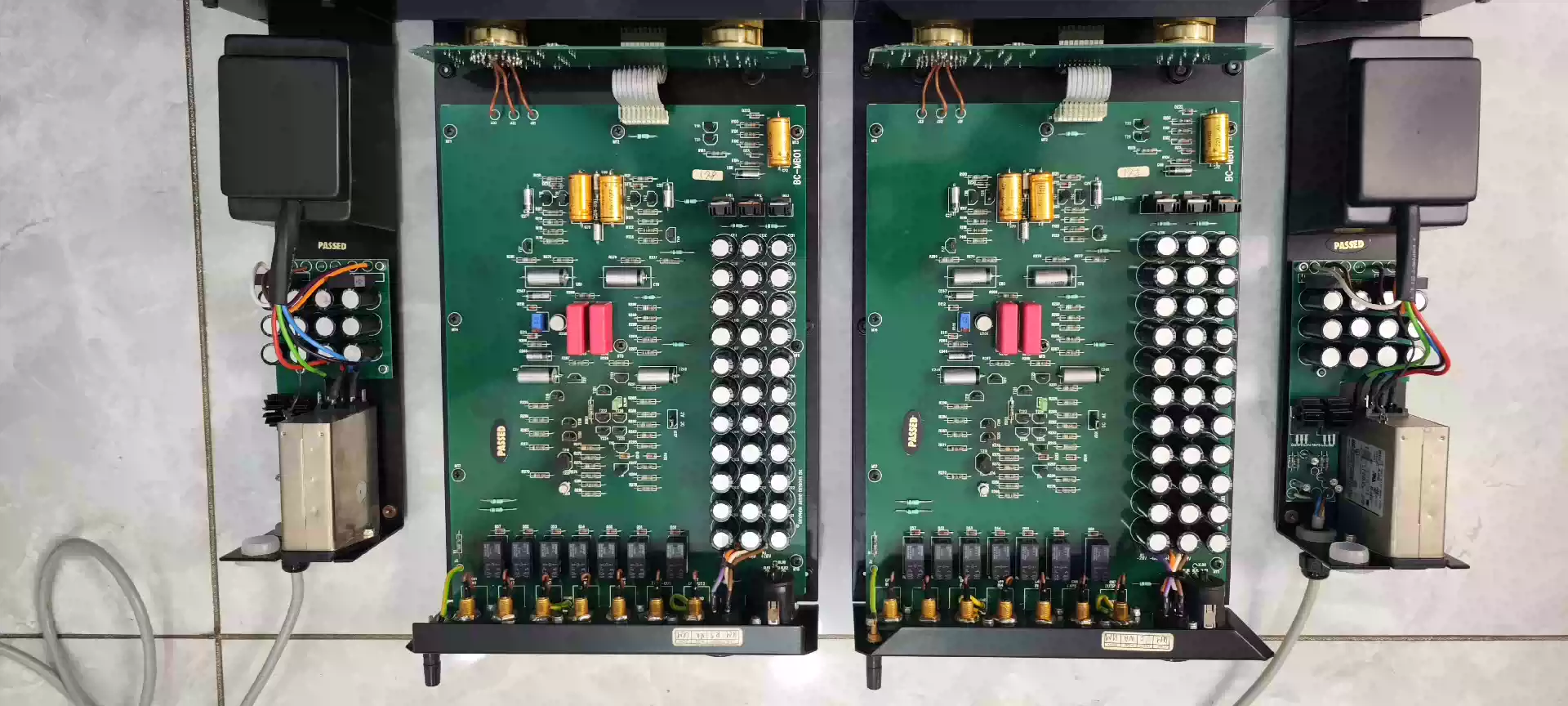

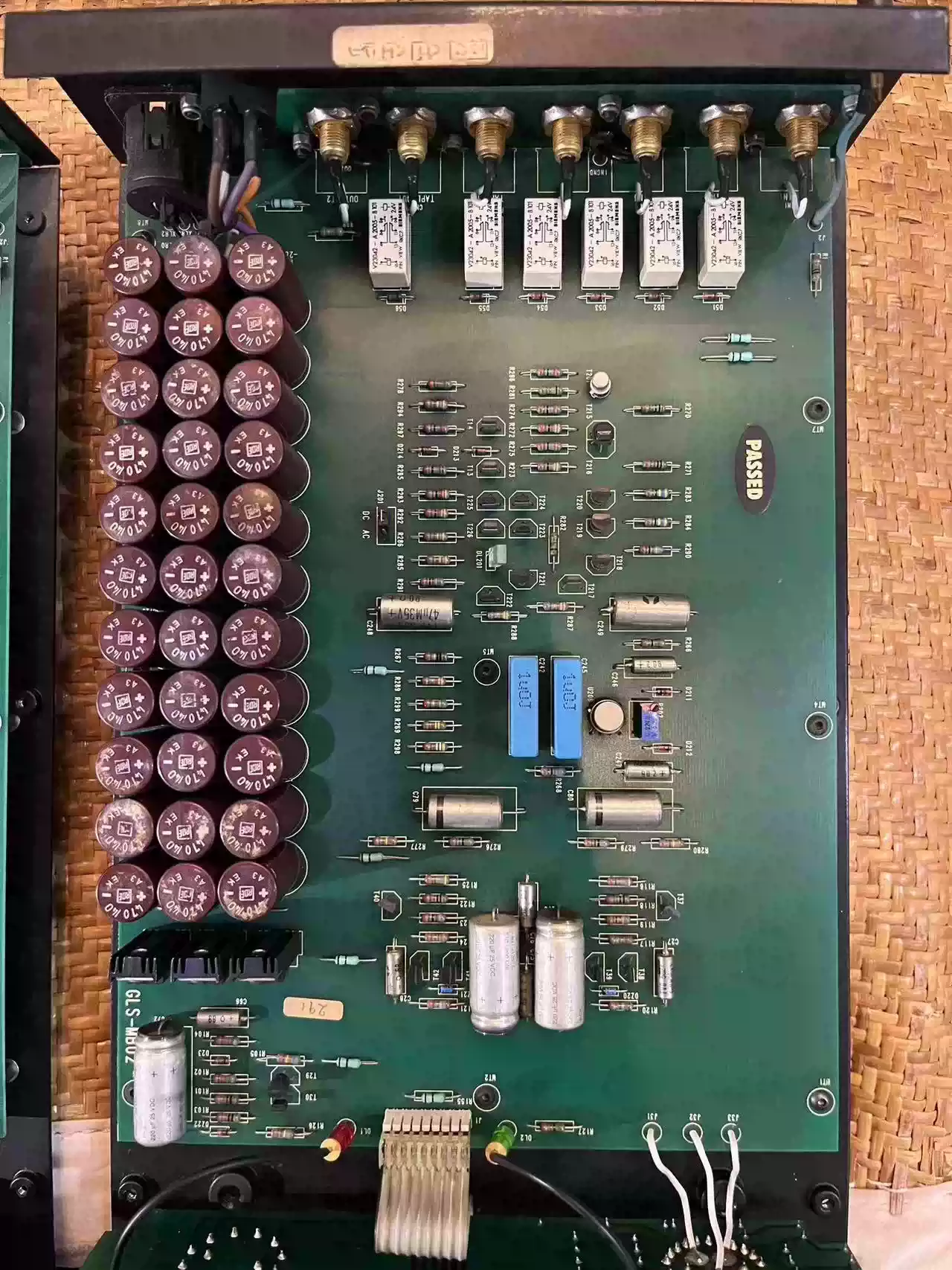

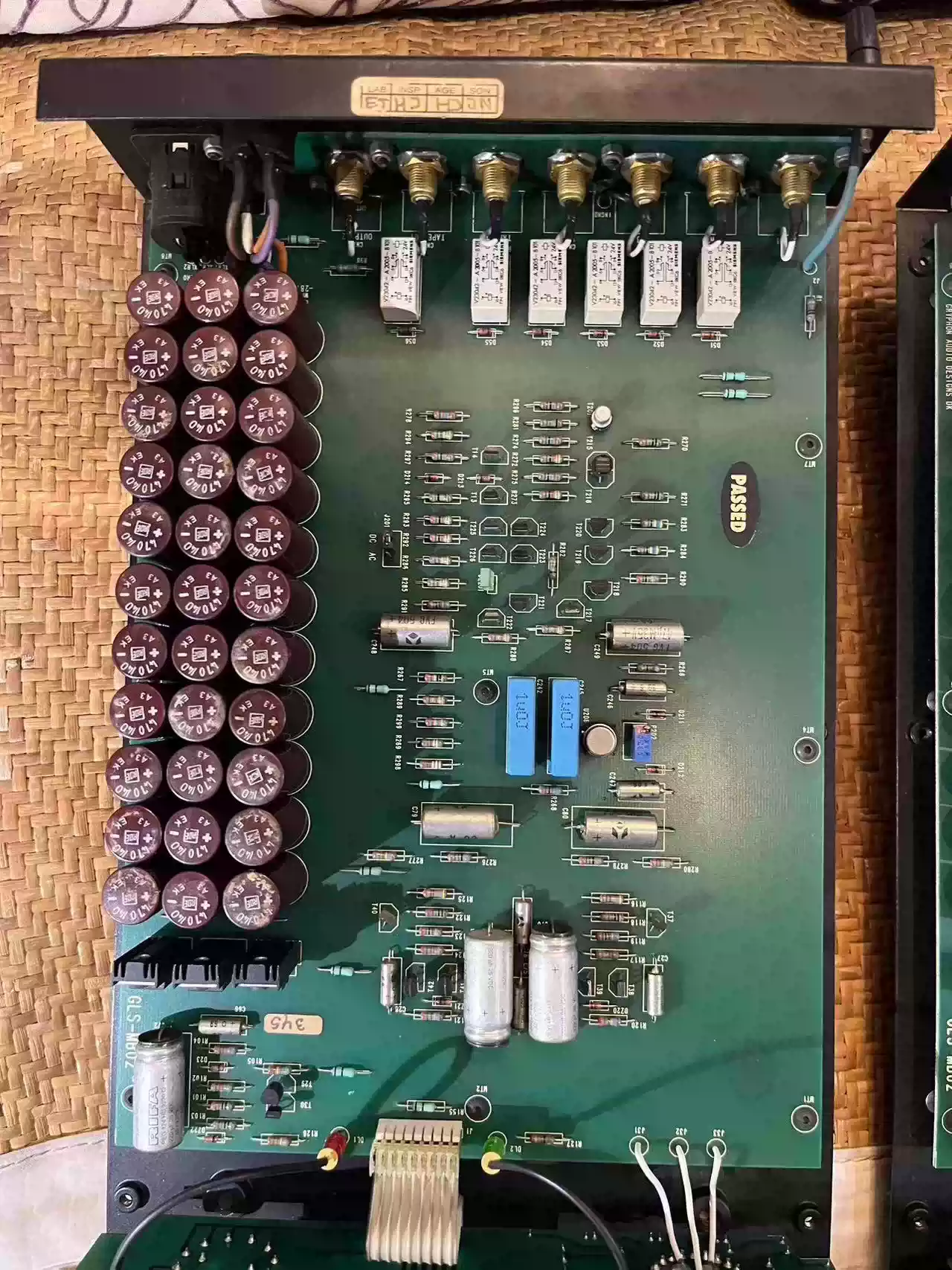

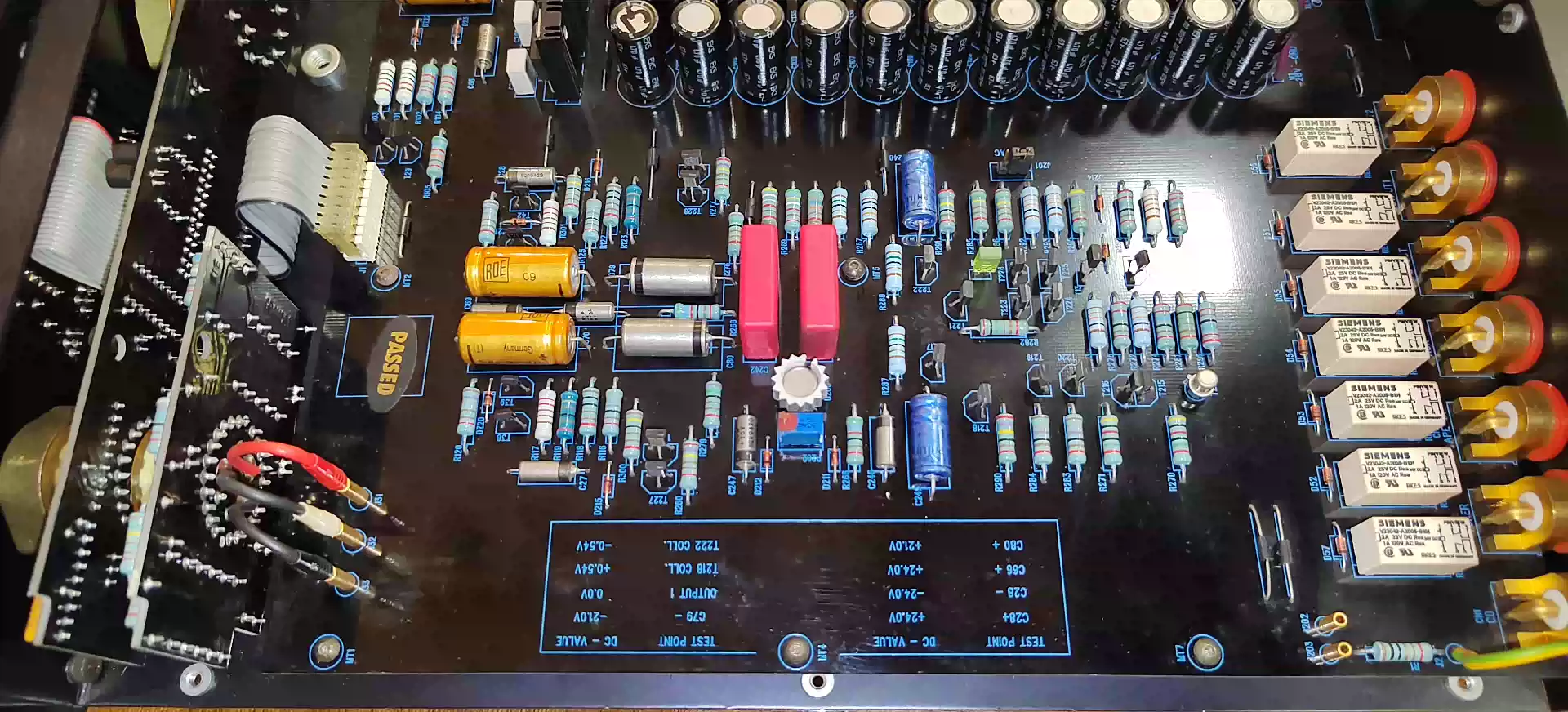

从 FM-244 到 FM-268 ，深圳春哥复刻一轮瑞士的 FM 晶体管前级后，然后跑去玩胆前级了。

http://bbs.hifidiy.net/forum-10-1.html

深圳春哥DIY版---FM-255-MK2前级

https://cloud.video.taobao.com/p ... ld/424405058913.mp4

深圳春哥DIY版---FM-266mk2 + FM-711mk2

https://cloud.video.taobao.com/p ... ld/394441256769.mp4

Studer A730 CD 机

https://cloud.video.taobao.com/p ... ld/382551422409.mp4

https://cloud.video.taobao.com/p ... ld/377321964935.mp4

https://cloud.video.taobao.com/p ... ld/387987765926.mp4

http://bbs.hifidiy.net/thread-1501273-5-1.html

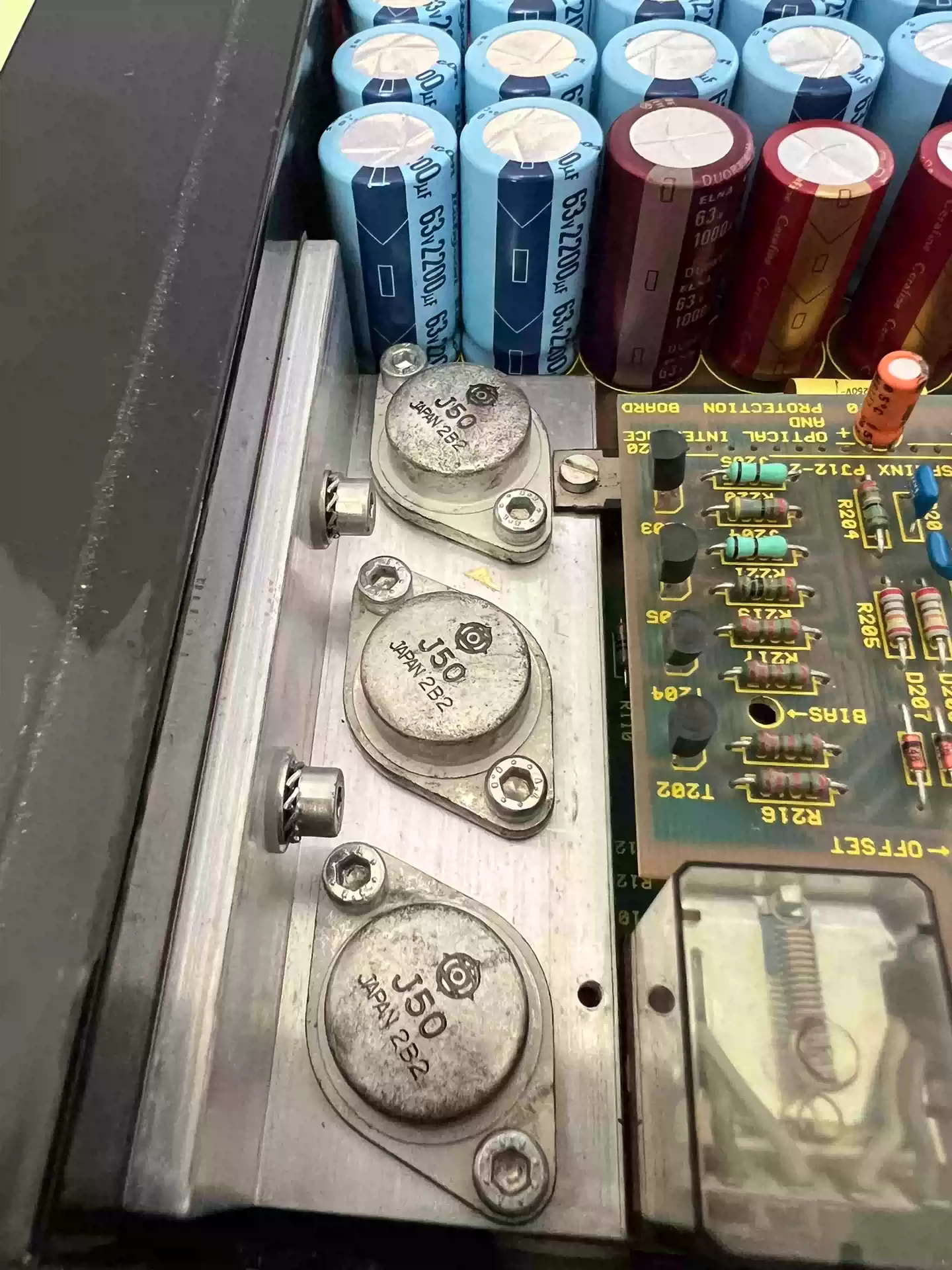

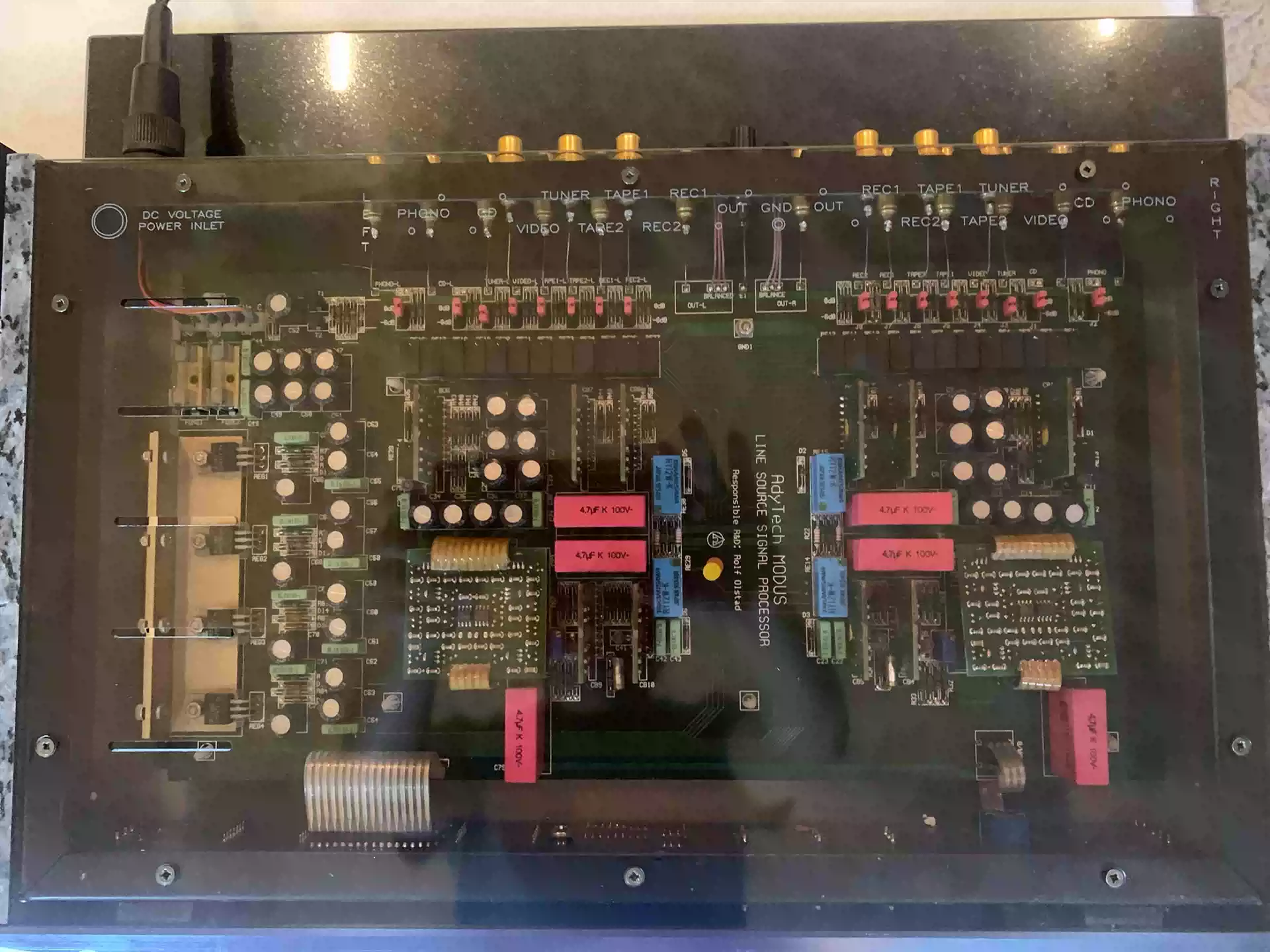

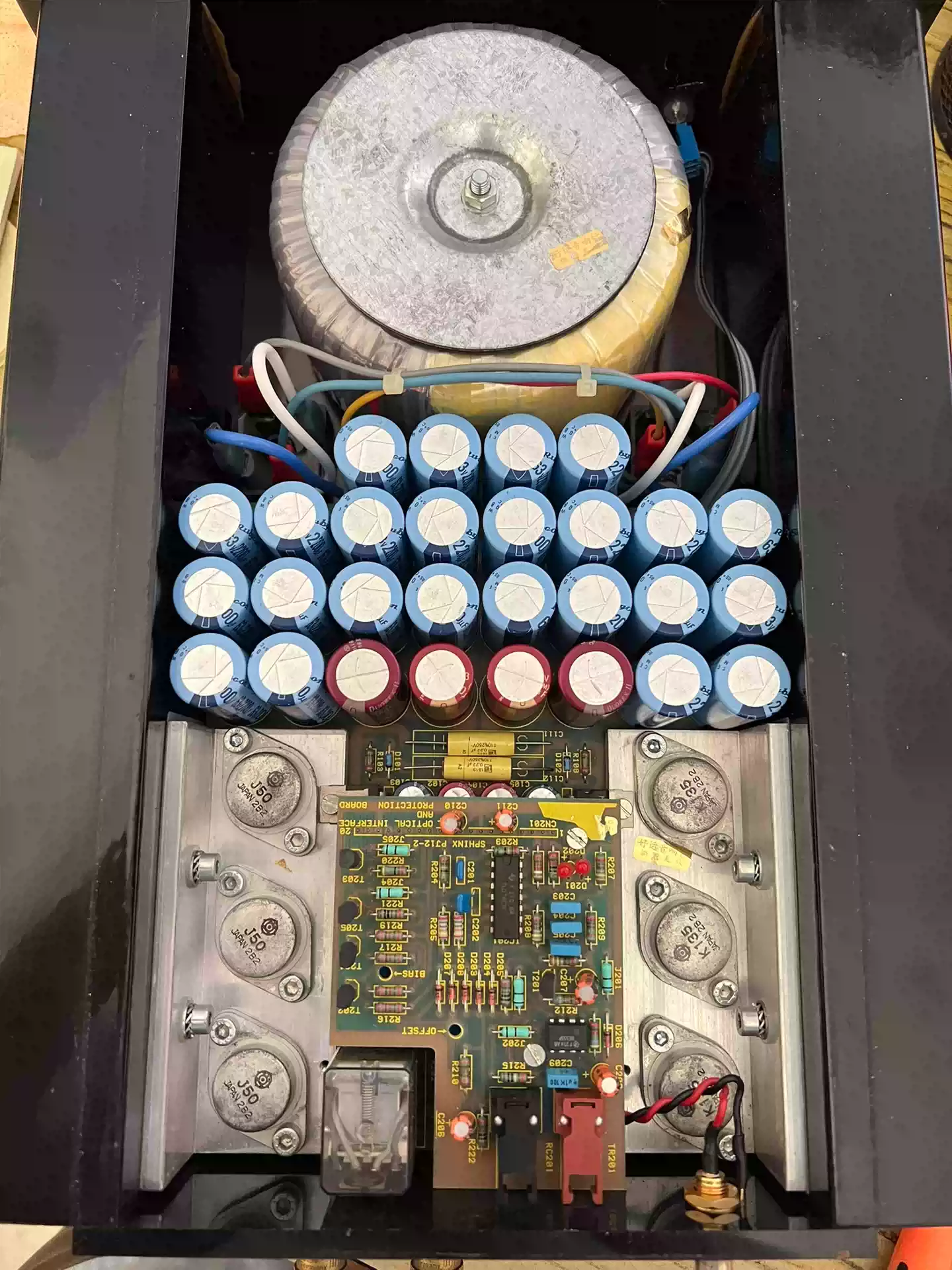

https://gw.alicdn.com/bao/upload ... .heic_q50.jpg_.webp

https://gw.alicdn.com/bao/upload ... .heic_q50.jpg_.webp

https://gw.alicdn.com/bao/upload ... .heic_q50.jpg_.webp

http://bbs.hifidiy.net/thread-1502244-2-1.html

hwckent · 发表于 2023-12-22 11:33

cgpad 发表于 2023-11-30 15:55

我建议你学仿真，每种电路都附带仿真文件

cgpad · 发表于 2023-12-22 12:25

岑雪涛发表于 2023-3-5 13:27
上图

元件参数表：输入端电容10UF。反馈接地电容47UF。电流放大部分两个同步电容220UF／63v。输入级2个发射极电阻6.2K。（压降7V）输入级接地电阻100 K 输入级集电极电阻 18K(压降18· 3 V) 输入级4组基极偏置二极管1N4148共7个串联。输入级对管C2240与A970 直流负反馈电阻100K 电压放大级2个发射极电阻6.2 K(压降19 v)(推并联电流放大输出级时用3 K压降19 v) 电压放大对管C2705与A1145。电流放大级输入接地电阻 18 K 电流放大级输入平衡电阻200欧电流放大级发射极电阻18 K 电流放大级发射极二极管串24个1 N 4148 电流放大级输入对管A 1360，C 3423 推动级2个射阻2k 推动级基极平衡电阻100欧推动级对管C5171与A1930 输出级大功率管2个发射极电阻2欧。输出级2个基极平衡电阻10欧。输出级2组基极偏置二极管1N4001共23(0.5 A)至19个（1．4 A）串联。输出级大功率对管C3281与A1302或C 3858 A 1294 电压放大部分供电正负56伏。交流双40 V 电流放大部分供电正负48V到正负50v。交流双36 V 输入级管静态电流约1．1mA。电压放大管静态电流约3.mA。（拖并联电流放大级时6 m A) 电流放大部分输入级静态3 m A 推动管静态电流约20mA。末级管静态电流约1.4A。电阻备货表 100 k 1K 6.2k 18 k 470欧 200欧 2 K 10欧 2欧20 W

cgpad · 发表于 2023-12-22 19:23

https://file03.ixueshu.com/api/p ... 004647443011/p1.img

https://file03.ixueshu.com/api/p ... 004647443011/p2.img

cgpad · 发表于 2023-12-22 20:01

FM 推 YG 老旗舰

https://m.bilibili.com/video/av205143180

https://file03.ixueshu.com/api/p ... 003622649711/p4.img

https://file03.ixueshu.com/api/p ... 005460755511/p1.img

https://file03.ixueshu.com/api/p ... 005460755511/p2.img

千万级音响系统：访FM Acoustics超级大玩家

https://www.sohu.com/a/343926474_610450

听定价过千万的FM Acoustics 音响系统是一种怎么样的体验？

https://www.sohu.com/a/225070579_610450

cgpad · 发表于 2023-12-27 23:25

岑雪涛发表于 2023-3-8 19:29
有趣的是，现场试听了几条音箱线几条电源线，明显听出了差別，证实线材发烧不是玄学。用STU DER牌子CD机型 ...

                              器材AB系列：FM Acoustics VS SMC Audio

                     https://www.bilibili.com/video/BV1ib41177dS/


               器材AB系列：Fm Acoustics vs Spectral Audio（势碧草）前级


                     https://www.bilibili.com/video/BV1Xb411t72x/

https://file03.ixueshu.com/api/p ... 004739149611/p2.img

https://file03.ixueshu.com/api/p ... 004739149611/p3.img

https://file03.ixueshu.com/api/p ... 004739149611/p4.img

https://file03.ixueshu.com/api/p ... 004739149611/p5.img

daoren · 发表于 2023-12-28 07:41

本帖最后由 daoren 于 2023-12-28 07:42 编辑

13年了，烂尾了吗？

lwb222000 · 发表于 2024-1-2 10:36

谁有2SC2705 2SA970 2SA145 Multisim 11.0元件，多谢

cgpad · 发表于 2024-1-9 22:01

岑雪涛发表于 2023-3-8 19:29
有趣的是，现场试听了几条音箱线几条电源线，明显听出了差別，证实线材发烧不是玄学。用STU DER牌子CD机型 ...

               巴赫小提琴奏鸣曲

https://www.ixigua.com/7174596773627822599

               打断鼓棍  名不虚传

https://www.ixigua.com/7099804869464326663

                  粉墨是梦瑞鸣唱片

https://www.ixigua.com/7096456184772690469

                     竹丝管弦

https://www.ixigua.com/7067018751018795556

                        帕格尼尼

https://www.ixigua.com/7028877390873002504

                           月舞

https://www.ixigua.com/7008507489511539208

                     百万级的音效

https://www.ixigua.com/7065147732842775047

                        小茉莉

https://www.ixigua.com/7012767518960026120

                        红番吉他

https://www.ixigua.com/7079642707748258340

                     无他：一生所爱

https://www.ixigua.com/7091831144659812894

                  伶歌：经典的人声试音曲目

https://www.ixigua.com/7092962674660770341

                     四季：冬

https://www.ixigua.com/7123026251165958686

               穆特：跨越星空

https://www.ixigua.com/7125440004750311943

                  马友友：山羊雅集

https://www.ixigua.com/7129689672086716942

                     鼓舞心弦

https://www.ixigua.com/7067493995399610887

               大提琴演奏卡门

https://www.ixigua.com/7156039239086703135

                     当铺爵士

https://www.ixigua.com/7157493746232197663

                     印象丽江

https://www.ixigua.com/7151981734161023496

               完美的吉他泛音

https://www.ixigua.com/7140836439050158628

               像在眼前演奏般逼真

https://www.ixigua.com/7124553802900111886

                  扑面而来的拍掌声

https://www.ixigua.com/7122656320896893470

               Le Bang Bang

https://www.ixigua.com/7122293152333070885

                  霸王卸甲

https://www.ixigua.com/7118556893005808136

                  音质清纯透彻

https://www.ixigua.com/7101279459059335694

               新云雀前级

https://www.ixigua.com/7079012632908759582

https://www.toutiao.com/w/1706794512299032/

FM Acoustic 唱放 + ATC主动版音箱

https://www.ixigua.com/6853290599349486087

FM - 268 + FM - 2001A

https://www.bilibili.com/video/BV1xZ4y1T7wF/

hdbhv580742 · 发表于 2024-1-9 22:07

某些人把这个帖子变成灌水帖了，拼命转贴，粘贴。

cgpad · 发表于 2024-1-9 23:38

hdbhv580742 发表于 2024-1-9 22:07
某些人把这个帖子变成灌水帖了，拼命转贴，粘贴。

想不到你还记得这个帖。

lwb222000 · 发表于 2024-1-10 11:10

cgpad 发表于 2022-4-19 23:15
使用1082#楼的方法可以解决推动管限幅的问题，降低推动管的失真。

推动级射极电压18v，那输入功率管二基极之间的电压就是18v（虽然功率管基极不是从一只电阻二端取电压，但二只推动管射极电阻一样，二端电位是一样的），功率管不爆吗？
