[分享]Quad707的改版与制作

海象 · 发表于 2006-8-21 09:12

是的，撤...........[em04]

Biglee_163 · 发表于 2006-8-21 09:13

[分享]Quad707的改版与制作

LR4_电子分频

[分享]Quad707的改版与制作

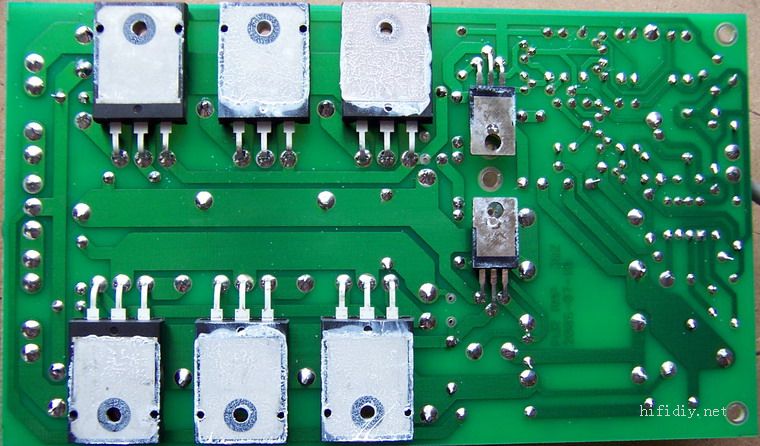

Q707_焊接面

[分享]Quad707的改版与制作

Q707_元件面

[分享]Quad707的改版与制作

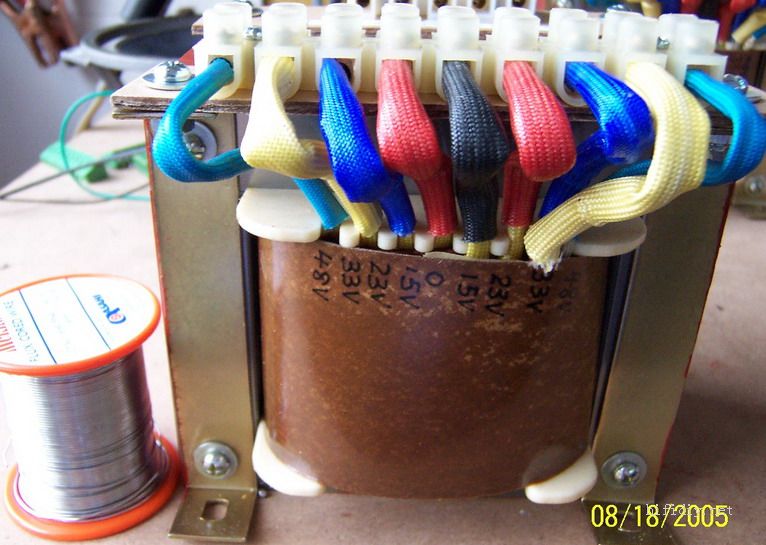

变压器

[分享]Quad707的改版与制作

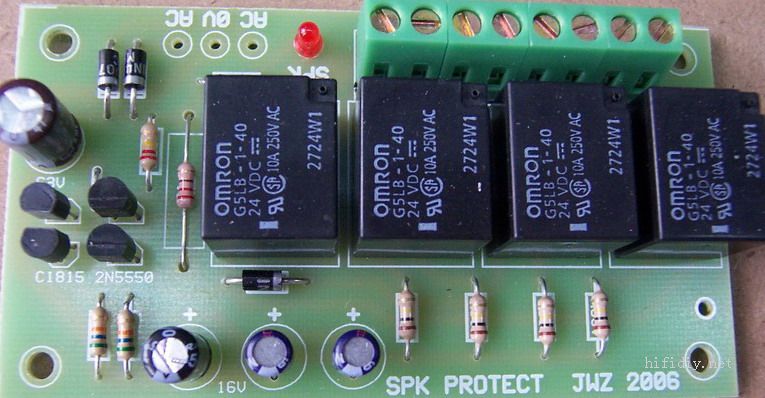

音箱保护

[分享]Quad707的改版与制作

动态自激测试

zjf001 · 发表于 2006-8-21 10:05

看了707就这样[em02][em02][em02][em02][em02]

lyzm · 发表于 2006-8-21 12:24

声音如何？

Biglee_163 · 发表于 2006-8-21 13:12

JiangWZ兄外出旅游，等待中

JiangWZ · 发表于 2006-8-25 23:28

谢谢李兄的帮忙才把照片给传上来。今天把板子接上了可调限流电源供电器（电压+-55V，限流3A ），静态时状况良好，量到两个声道的输出端直流都不超过2毫伏，没发现有任何自激。找了一对二分频的四欧姆汽车扬声器连同功率分频器接上，再接上信号发生器，把信号幅度调到零，把耳朵凑近低音单元也听不到一丁点交流声，高音单元也听不到嘶嘶声，现在的效果和上回用洞洞板砌成的比的确是不可同日而语。接下来就测试动态时是否会产生耳朵可闻的自激（寄生震荡），先把高低音两个单元分开大约一米远的距离（易于分辨声音出自那个单元），调动信号发生器使到功放输出端有二伏RMS（不能太大否则耳朵受不了），再把正弦波频率调到200周，乖乖不得了，问题来了！除了低音单元发出不很纯正的200周的嗡嗡声之外，高音单元也发出数千周带有大量谐波的鸣声，尝试把1000pF 小电容接到 MJL21194 的CB 两端，不但无法消除自激反而增强其幅度。最后是把1000pF 小电容接到上方的 MJE15031  的CB <span lang="ZH-CN" style="FONT-SIZE: 10.5pt; FONT-FAMILY: 宋体; mso-ascii-font-family:

zjf001 · 发表于 2006-8-26 19:55

请问JiangWZ兄如用示波器可以看出试动态时是否会产生自激吗？

JiangWZ · 发表于 2006-8-27 12:31

Zjf001<span lang="ZH-CN" style="FONT-SIZE: 10.5pt; FONT-FAMILY: 宋体; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA;">兄，若输入信号是音乐的话用示波器是难以看出自激的，当我们输入低频正弦波时（须接上音箱为负载）自激的高频信号就会叠加在低频正弦波上（要不时调校触发幅度trigger level<span lang="ZH-CN" style="FONT-SIZE: 10.5pt; FONT-FAMILY: 宋体; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA;">让低频正弦波被锁定在屏幕上而不跑动），我们就会在屏幕上看到低频正弦波的曲线变粗，自激的高频信号幅度越大（不会大于输入信号否则就不是寄生震荡而是静态自激了），曲线就会变得越粗但亮度则越暗淡和模糊。但是当自激的幅度很低时我们的肉眼是很难分辨出是否有自激的存在，这时就要把功放输出信号先通过一个高阶（24dB <span lang="ZH-CN" style="FONT-SIZE: 10.5pt; FONT-FAMILY: 宋体; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA;">以上）的高通滤波器才输入到示波器，然后选择高灵敏度的量程（mV<span lang="ZH-CN" style="FONT-SIZE: 10.5pt; FONT-FAMILY: 宋体; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA;">）直接观察漂移不定的自激波形曲线（固定的低频正弦波已被滤掉，调校触发幅度已不可能把波形锁定，这时得把触发选择扭拨到线触发line trigger<span lang="ZH-CN" style="FONT-SIZE: 10.5pt; FONT-FAMILY: 宋体; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA;">曲线才会出现）。现在我手上没有示波器所以无法上样本图。我在楼上所用的方法是不需用到示波器而比较容易觉察出耳朵能听到的频率范围内的自激的存在。

zjf001 · 发表于 2006-8-27 14:03

谢谢JiangWZ兄，那如用示波器接到二分频器的高音上，可看到自激的存在吗？

JiangWZ · 发表于 2006-8-27 14:13

<div class="quote">以下是引用zjf001在2006-8-27 14:03:00的发言： 谢谢JiangWZ兄，那如用示波器接到二分频器的高音上，可看到自激的存在吗？</div>可以的，但前提是输入低频正弦波而不是音乐,还有不要把谐波失真误以为是自激。

zjf001 · 发表于 2006-8-27 14:17

谢谢JiangWZ兄

JiangWZ · 发表于 2006-8-29 12:11

今天开声，因为我很少听HiFi所以家里没有像样的CD机和音箱，只有十多年前买的小日本的CD机天龙DCD1290和用来兼看电视的英国音箱KEF Q90。听到的声音干静和清晰不会觉得乱（不知为何民主兄说他的405 声音暗淡和模糊），柔和，低音相当强劲有力，其他如音场之类的我就不会形容了（我左耳的灵敏度比右耳稍微差，听电话都得用右耳）。比较起来LM3886的声音也很清晰但有毛躁，复杂的音乐大音量时3886听起来有点乱，力度也不如707，我个人认为707表现是比3886更高出一个阶梯。
整体来说707跟我现在用着的DH200 功放差不多，力度还好一些（707在+-55<span lang="ZH-CN" style="FONT-SIZE: 1

Biglee_163 · 发表于 2006-8-29 13:09

上个整机配线图啊，效果图，让吾好生学习一番[em02]

JiangWZ · 发表于 2006-8-30 09:29

<div class="quote">以下是引用Biglee_163在2006-8-29 13:09:00的发言： 上个整机配线图啊，效果图，让吾好生学习一番</div>没办法，我最近在这论坛上不了图所以就不拍照了，这样吧！周末拍了再传给您。

Biglee_163 · 发表于 2006-8-30 11:54

是不是照片文件太大的因素，上次我有张图帮你改小了上成的

dbw · 发表于 2006-8-30 12:59

提示: 作者被禁止或删除内容自动屏蔽

dbw · 发表于 2006-9-11 11:28

提示: 作者被禁止或删除内容自动屏蔽

JiangWZ · 发表于 2006-9-11 14:57

<div class="quote">以下是引用dbw在2006-9-11 11:28:00的发言： 期待楼主的下文啊。</div>请dwb兄耐心点等，正在筹备电子分频，先做二分频的，以后再做三分频的。功放和LR-4滤波部分已完成，低音用707推，高音则用LM3886。自己不会做音箱（主要是我的木工不行），打算买一对几千元的便宜货来当炮灰，把里面的功率分频器拿掉。还得制作一个音量测量仪来找出音箱的幅频响应参数，然后才可求得陷波器和再度均衡的参数来补偿幅频响应的不平曲线部分。

Biglee_163 · 发表于 2006-9-11 19:54

电子分频的调试确实很困难，主要是没有合适的测量仪器

jwjw · 发表于 2006-9-11 20:54

江兄：若需代上图，可找我，非常乐意代劳<a href="mailto:jwjw_1980@163.com">jwjw_1980#163.com</a>

[分享]Quad707的改版与制作

代友JiangWZ上707部分图片
