海龙豚 · 发表于 2008-12-15 22:18

太厉害了，简直是精品中的精品！

燃烧我的罪恶 · 发表于 2008-12-15 22:24

原帖由 millwood 于 2008-12-15 21:01 发表
the KG amp is a sound and proven design. the biggest issues with it are a) limited range for the servo; and b) stability.

1) the original design requires very precisely matched transistors (

恩恩
这台我朋友做过
国内对这个耳房叫做小G
听过解析力不够好
是他初期的作品

其实这些都不是Gilmore的代表之作

KG比较新的版本电路是dynagbffet

不过这个图有不少错误

燃烧我的罪恶 · 发表于 2008-12-15 22:33

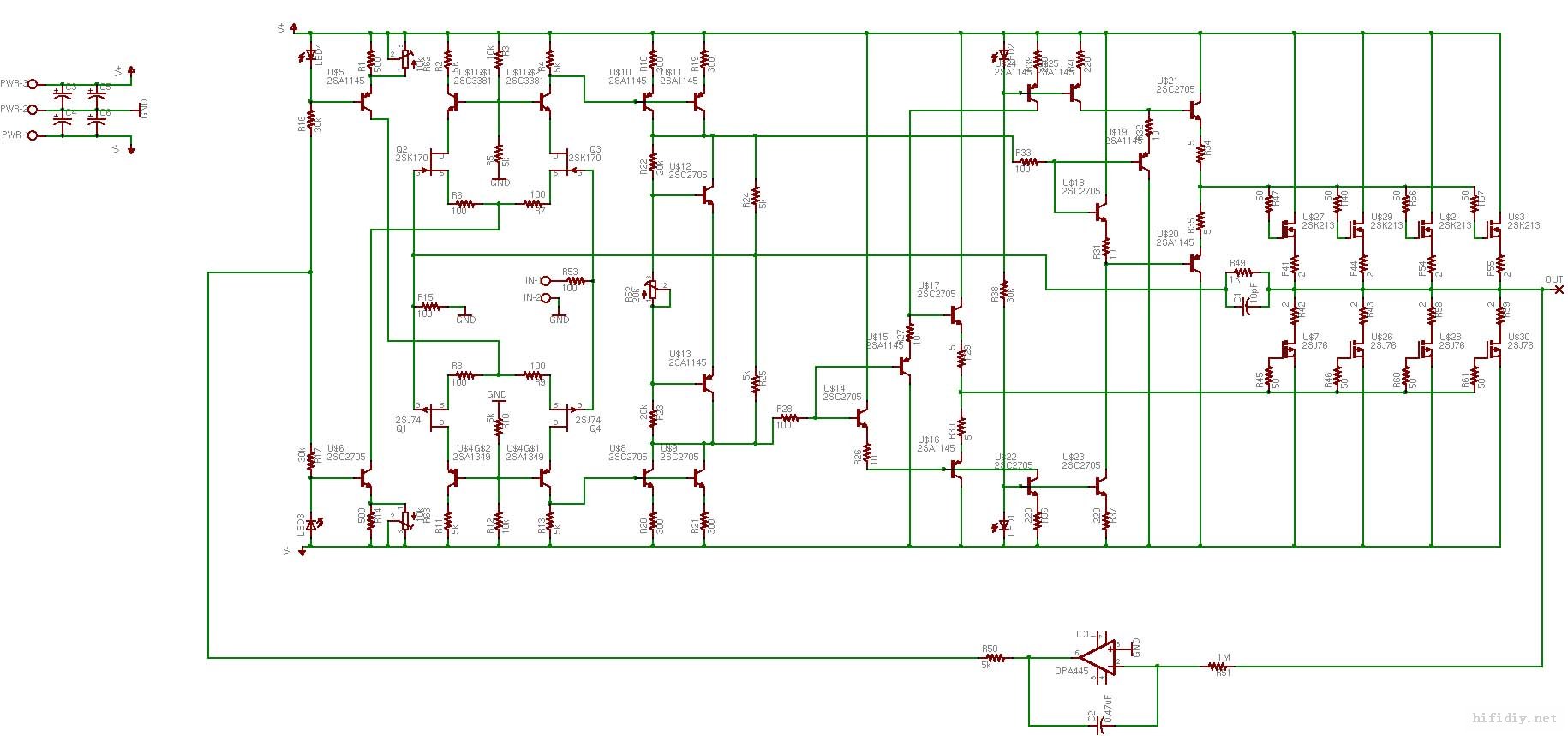

KG 年初公布的 dynagbffet

我已经做好了

上点PP

燃烧我的罪恶 · 发表于 2008-12-15 22:38

当时兴致比较高

机壳虽然是全铝的

但是输出四对管

对付单管60MA电流还是有点热

还加个了个MCU的温控散热系统

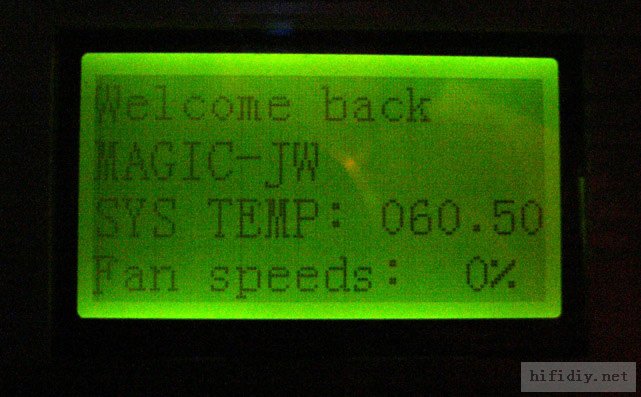

温度传感器是数字传感器 AD7416

燃烧我的罪恶 · 发表于 2008-12-15 22:43

millwood

我可以这样简单形容这几台放大器

B22是冰雪通透的江南妙龄女子细腻得刻画声音

KG DYNAFET 则是阳刚之气厚而密

PASS的ZEN4 A5 则是一杯香醇的美酒慢慢品其中的韵味

hz_zhc · 发表于 2008-12-15 22:46

这个是我做的，跟K.G不同的是输入为菱型差动，输出用mje15030/31,全电路没用CASCODE，全直藕也没直流伺服，算是简洁的全互补对称电路。

zheng1 · 发表于 2008-12-15 23:19

原帖由 millwood 于 2008-12-15 20:31 发表
a better designed amp is the Gilmore headphone amp which can also be used to drive speaker phones too.

Other than the servo, it doesn't have many of the issues of b22.

这个电路我做过，声音过于清纯，密度和厚度要逊色一些。

老牛288043 · 发表于 2008-12-15 23:23

牛和电位器很牛.

millwood · 发表于 2008-12-15 23:29

原帖由 燃烧我的罪恶 于 2008-12-15 22:24 发表

KG比较新的版本电路是dynagbffet

不过这个图有不少错误

that's a fairly interesting design: the use of resistors loading vs. constant current diodes in b22, the use of diamond buffers as drivers, the inclusion of gate stoppers on the mosfets, the trimmers on the constant current source, lower output resistor on the servo, etc. he addressed many of the complaints we had for the original gilmore amp and used the mosfets correctly.

in comparison, the b22 is more like a low-quality clone of the new gilmore amp.

hxy999 · 发表于 2008-12-15 23:54

够详细，支持

hz_zhc · 发表于 2008-12-16 01:28

过几天我再做一下这电路

hz_zhc · 发表于 2008-12-16 01:30

原机图

hz_zhc · 发表于 2008-12-16 01:42

楼主在86楼的那张图好有品味，芝华士人生啊。那耳机应该是HD650吧。

hensea · 发表于 2008-12-16 09:54

正！高手！

绅士宝dac · 发表于 2008-12-16 10:25

原帖由 燃烧我的罪恶 于 2008-12-14 16:26 发表
接着我开始安装机壳，我手里的这套机壳是DB matrix专门为β22设计的，外观和柏林933如出一辙，不锈钢的机壳那种镜面的质感真是漂亮，打开装着接插件的包裹，我彻底被征服了，Neutrik 的RCA和平衡座，实在太YY了 ...

楼主的做工漂亮！
特别是哪个Neutrik 的RCA和平衡座更是超级喜欢，找了很久了，不知道楼主是在什么地方买的？
谢谢！！

qdtom · 发表于 2008-12-16 10:29

精品机啊，赞一个

lqui76 · 发表于 2008-12-16 11:02

严重要求上套件,口水流了一地啦

天下第七 · 发表于 2008-12-16 15:58

有兴趣可以加QQ群：63247767
大家一起探讨。。。
我们正在努力解决问题，也请大家来交换意见。。。谢谢

wbsky · 发表于 2008-12-16 16:20

楼主四川哪里的？改天登门试听行么？

老牛288043 · 发表于 2008-12-16 19:02

原帖由 天下第七 于 2008-12-16 15:58 发表
有兴趣可以加QQ群：63247767
大家一起探讨。。。
我们正在努力解决问题，也请大家来交换意见。。。谢谢

老七，QQ加了怎么没接收哇？
