P3A功放

胖头虫 · 发表于 2026-8-10 10:48

liujian2024 发表于 2026-8-9 23:10
华昕669/649结电容这么小？估计线性和低Vce输出电流最多200mA

同型号的结电容小是不是意味着芯片也小，别的参数有所缩水？
手头没有晶体管特性图示仪，不知道电参数曲线图是啥样，你们测试仪器齐全的可以测试看看。

liujian2024 · 发表于 2026-8-10 16:28

胖头虫发表于 2026-8-10 10:48
同型号的结电容小是不是意味着芯片也小，别的参数有所缩水？
手头没有晶体管特性图示仪，不知道电参数曲 ...

如果工艺材料一样的话，通常结电容小的芯片就小，通流能力就弱，工艺和材料不同就不好说了。

典型例子：ADL的A1943/C5200结电容比其它牌子的小很多，但通流能力是一样的，这就是我一直推荐多管并联一定要试试ADL的A1943/C5200。

zjzj007 · 发表于 2026-9-11 16:50

筑明发表于 2026-8-4 16:41
不一样的，TTA004/TTC004是东芝后期改良后的管子，结电容更低，饱和压降只有0.5V，线性更好，尤其是作 ...

筑老师，我的P3A装好了，调试时碰到点问题。调电位器时，0.33欧电阻上的静态电压会在20MV时突变到120MV。输入音源，喇叭只能听见微弱的声音。我用的A004和C004做的放大管、推动管和热补管，也不知道问题出在哪。

筑明 · 发表于 2026-9-11 19:26

zjzj007 发表于 2026-9-11 16:50
筑老师，我的P3A装好了，调试时碰到点问题。调电位器时，0.33欧电阻上的静态电压会在20MV时突变到120MV。 ...

大概率是自激了，没有看到PCB布局及其它用料搭配不好判断，这种倒置达林顿管输出比常见的发射极输出更容易自激。

丹尼fish · 发表于 2026-9-11 19:32

zjzj007 发表于 2026-9-11 16:50
筑老师，我的P3A装好了，调试时碰到点问题。调电位器时，0.33欧电阻上的静态电压会在20MV时突变到120MV。 ...

参考我在 om2.7双并板帖子里面刘老师的留言，或许有用

liujian2024 · 发表于 2026-9-12 07:57

本帖最后由 liujian2024 于 2026-9-12 13:03 编辑

zjzj007 发表于 2026-9-11 16:50
筑老师，我的P3A装好了，调试时碰到点问题。调电位器时，0.33欧电阻上的静态电压会在20MV时突变到120MV。 ...

我首次装筑老师的P3A不用保护电阻首次上电也严重自激，0.33欧电阻干冒烟轻微变色了。原因：管子都选的高HFE,VAS是固电的假1381（结电容88/300PF）,输入546 HFE600，VAS 无锡固电ISC的假1381 HFE165，Q5、Q6长电BD139、140HFE190左右，ADL的1943/5200 HFE125.
输入高旁C2电容用220-330PF的,546用HFE500左右的，VAS用正品1381,HFE120-160左右(j结电容小的可高些)。VAS用A004/C00A的话，它的HFE太高了，普遍180以上了

zjzj007 · 发表于 2026-9-12 10:28

本帖最后由 zjzj007 于 2026-9-12 11:49 编辑

筑明发表于 2026-9-11 19:26
大概率是自激了，没有看到PCB布局及其它用料搭配不好判断，这种倒置达林顿管输出比常见的发射极输出更容 ...

筑老师，我用的是“胖头虫”老师的板子，4层板布局，他已经装板验证过板子没问题。我Q4至Q7用的都是004的N/P管。

zjzj007 · 发表于 2026-9-12 11:18

本帖最后由 zjzj007 于 2026-9-12 11:47 编辑

liujian2024 发表于 2026-9-12 07:57
我首次装筑老师的P3A不用保护电阻首次上电也严重自激，0.33欧电阻干冒烟轻微变色了。原因：管子都选的 ...

我VAS用的也是A004B，HFE在230多，看来是太高了。我这个板倒是没严重自激（），从Q4的集电极测方波都正常。

zjzj007 · 发表于 2026-9-12 12:36

丹尼fish 发表于 2026-9-11 19:32
参考我在 om2.7双并板帖子里面刘老师的留言，或许有用

好的，谢谢。

liujian2024 · 发表于 2026-9-12 12:53

本帖最后由 liujian2024 于 2026-9-12 13:14 编辑

zjzj007 发表于 2026-9-12 11:18
我VAS用的也是A004B，HFE在230多，看来是太高了。我这个板倒是没严重自激（），从Q4的集电极测方波都正 ...

临界状态，电压、信号、干扰和温度变化都可能因器件结电容变化发生自激。根据“胖头虫”和我的的华昕B649结电容数据，把Q4 VAS管换成华昕的649就好了（结电容稍小些，HFE大概160-180也小写），应该不会自激了。
用长电的BD140/B649的话，不要用太高HFE的，120左右的就好，最好上正品A1381。

筑明 · 发表于 2026-9-12 17:36

zjzj007 发表于 2026-9-12 10:28
筑老师，我用的是“胖头虫”老师的板子，4层板布局，他已经装板验证过板子没问题。我Q4至Q7用的都是004 ...

您的板子做出来非常漂亮，TTA/B004晶体管组合我搭配过，没有自激，是最佳搭配之一，唯一不同的电压放大级我用的是A1381。
有一个细节，原著有提醒，输出管的集电极0.33欧电阻推荐用绕线有感电阻;C8最好是云母、聚苯乙烯、COG电容，那种带脚的贴片电容有可能是X7R的材质。

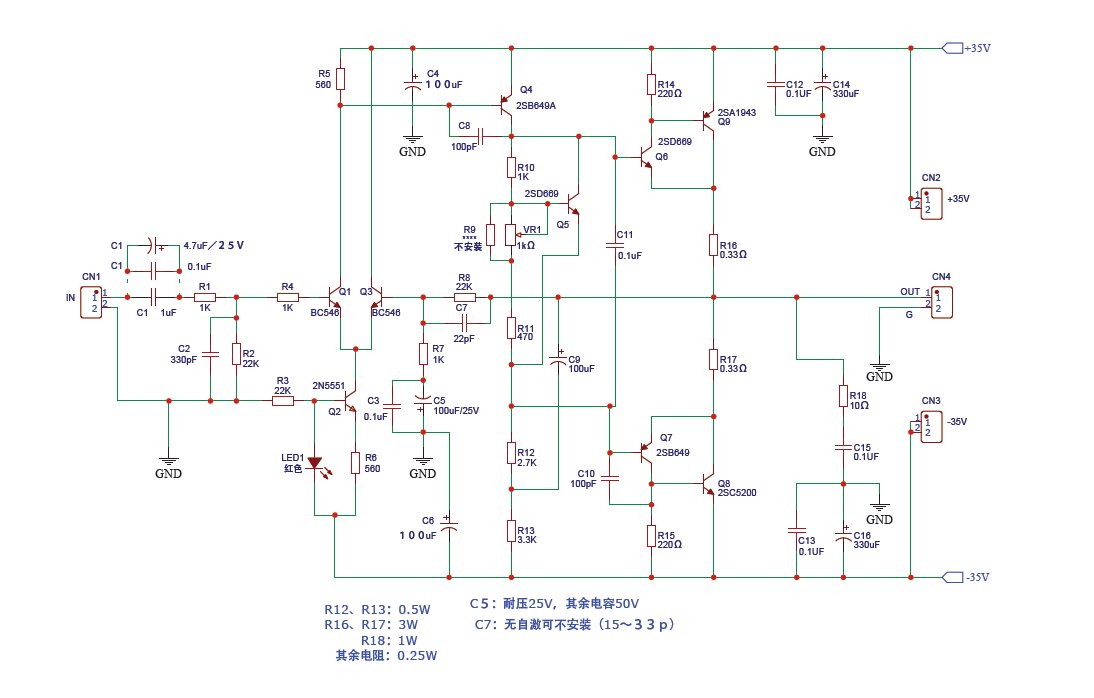

图中的C7-22p我没有装，拆掉试试，您的输出管位三肯高速管，对这个电路而言是非常合适的，如果有60M的那种三肯管会更好。
PCB好像是4层板，看不到地线的走线，不确定是否有影响，另外，Q4的基极走线有点偏长。

胖头虫 · 发表于 2026-9-12 19:37

zjzj007 发表于 2026-9-11 16:50
筑老师，我的P3A装好了，调试时碰到点问题。调电位器时，0.33欧电阻上的静态电压会在20MV时突变到120MV。 ...

根据你的反馈我做了静态电流测试,0.33电阻上10mV~65mV(200mA)都正常,没有出现电压跳变的情况.
测试电源电压±35V ,中点电压2.2mV.电压放大管是ST的140,推动温补都是华昕的649/669,功率管是拆机的东芝C5198/A1941;功率电阻用的有感普通绕线电阻.
另外小静态电流时输入音源，喇叭只能听见微弱的声音也是不正常的.

AACAudio · 发表于 2026-9-12 20:23

zjzj007 发表于 2026-9-12 10:28
筑老师，我用的是“胖头虫”老师的板子，4层板布局，他已经装板验证过板子没问题。我Q4至Q7用的都是004 ...

布局挺漂亮！

liujian2024 · 发表于 2026-9-12 20:32

ST的BD139.140结电容Cbc与ON相当，但Cbe比ON小得多，长电的结电容相比最大，当然长电的输出电流也最大。恭喜漂亮的"胖头虫"顺利通过了自激考核。

zjzj007 · 发表于 2026-9-12 21:31

本帖最后由 zjzj007 于 2026-9-12 21:40 编辑

筑明发表于 2026-9-12 17:36
您的板子做出来非常漂亮，TTA/B004晶体管组合我搭配过，没有自激，是最佳搭配之一，唯一不同的电压放大级 ...

筑老师谬赞了，我觉得自己就是个焊机派，除了手工细点(可能有强迫症)，理论上还需增强。刚才把左声道Q4的东芝A004B（HFE值230）替换成印度半导体（CDIL）BD140（HFE值123），测中点电压20MV，调节静态电流时正常不跳跃了，调至33MV（50MA），接喇叭试音正常出音了，音质比较细腻，能听出不少细节，高音清晰，低音有弹性，中音人声好听。Q4换成印度管，居然没听出咖喱味

。另外手里的环牛只有32V的，所以这个电路我用42V供电。

zjzj007 · 发表于 2026-9-12 21:37

本帖最后由 zjzj007 于 2026-9-12 21:51 编辑

胖头虫发表于 2026-9-12 19:37
根据你的反馈我做了静态电流测试,0.33电阻上10mV~65mV(200mA)都正常,没有出现电压跳变的情况.
测试电源 ...

我手里只有32V环牛，板子用42V供电，所以用耐压高的东芝004，没想到Q4用A004放大倍数太高造成板子不正常。刚才把左声道Q4的东芝A004B（HFE值230）替换成印度半导体（CDIL）BD140（HFE值123），测中点电压20MV，调节静态电流时正常不跳跃了，调至33MV（50MA），接喇叭试音正常出音了，音质比较细腻，能听出不少细节，高音清晰，低音有弹性，中音人声好听。关于底噪，短路音频输入时，音箱无底噪，接入音源后，有前级带过来的微弱底噪。另外多谢提供的PCB资料。

zjzj007 · 发表于 2026-9-12 21:39

本帖最后由 zjzj007 于 2026-9-12 22:11 编辑

liujian2024 发表于 2026-9-12 12:53
临界状态，电压、信号、干扰和温度变化都可能因器件结电容变化发生自激。根据“胖头虫”和我的的华昕B6 ...

多谢刘老师指点，Q4换成BD140（HFE值120）后板子正常了。P3A音质还是很不错的。

zjzj007 · 发表于 2026-9-12 22:09

本帖最后由 zjzj007 于 2026-9-12 22:11 编辑

liujian2024 发表于 2026-9-12 20:32
ST的BD139.140结电容Cbc与ON相当，但Cbe比ON小得多，长电的结电容相比最大，当然长电的输出电流也最大。恭 ...

我刚测了一下印度半导体CDIL BD140的结电容：Cbe 153 PF Cbc 55.5 PF 。不知道恒河边上的半导体指标香不香

。这个管单价0.38元，性价比还是蛮高的。

zjzj007 · 发表于 2026-9-13 19:20

本帖最后由 zjzj007 于 2026-9-13 19:23 编辑

P3A果然是自激王，今天算是领教了。早上通电放音还正常播了一个多小时，去上个厕所的功夫，突然放音响的屋里喇叭啸叫声音非常大，震耳欲聋啊，赶紧跑过去关电源，当时扫了一眼静态电压跳变到130毫伏（200毫安），原设置静态电压是33毫伏（50毫安）。把喇叭和音源输入都拔掉再通电，静态电压5秒钟之后由33毫伏跳变到130毫伏。以为昨晚换上的BD140坏了，换上个长晶的649，故障依旧。后来把C7（22P相位补偿电容）挑开放音就正常了，到现在没发生静态电压跳变（自激）。还得继续观察观察，感觉P3A是一匹不好驯服的野马。

docmd · 发表于 2026-9-13 19:48

zjzj007 发表于 2026-9-13 19:20
P3A果然是自激王，今天算是领教了。早上通电放音还正常播了一个多小时，去上个厕所的功夫，突然放音响的屋 ...

二次击穿
