希望和大家一同研究双C型铁芯300B单端牛的设计

jerrylong

原帖由 忘记咪咪 于 2008-7-18 19:30 发表
电感量计算我总觉得按负载阻抗不妥，按功率管内阻计算似乎更合理。按内阻计算实测和理论更接近。

负载阻抗实际上就是功率管在选定工作点的内阻啊？

jerrylong

对忘记咪咪的线包结构进行了适当的调整，这样左右两臂就严格对称，线包内外部分也是对称的，看看行吗？

jerrylong

一直没有弄得很清楚，绕组安排反绕的目的，是调整线头出线方向，还是增加电感量？

jerrylong

画个示意图看看
这是正绕的图


下一段反绕，先把线包调个180度


然后按正绕的方式绕


为了使两段的磁感应方向相同，改变电流的流入流出方向

jerrylong

那还不如不反绕，第一段从左端开绕
磁感应方向如下：


第二段从右端开绕
磁感应方向如下:

jerrylong

通过上述图示可以看出，唯一的好处就是反绕改变了出线方向，第一段出线在左，而第二段出线在右，但这样同样可以采用改变每段的开绕方向获得同样的效果啊？

忘记咪咪

下图次级靠近初级的地方会与初级产生分布电容，为了不使次级电感接入谐振回路，只有使这些地方电压相等，相位相同，但你这个图做不到。

jerrylong

哦，我理解了，实际上是要求所有次级绕组和初级绕组接触的面都要求电压和相位相同，从而减少次级电感量接入谐振回路。

jerrylong

还是按忘记咪咪的做法进行绕组安排。

所有绕制参数如下：
铁芯：双C铁芯（截面积34×45）
阻抗：3.5K:8欧（4欧）
初级绕组：2850匝（线径0.28）
次级绕组：4欧－108匝，8欧－152匝（线径0.35，12段并联）
定稿了！今天已采购了0.28的德国线。

jerrylong

今天买的漆包线到货了，正式开始绕制线包
Electrisola的0.28线。


成色很好，线体很柔软，并有弹性。




用小线轴绕了一卷

jerrylong

做好的骨架，标好了“左”、“右”


衬了一层黄蜡绸


然后一层电缆纸，并用青壳纸做好分界和防塌边。

忘记咪咪

老兄是不是准备一根线绕到底

jerrylong

原帖由 忘记咪咪 于 2008-8-5 23:44 发表
老兄是不是准备一根线绕到底

肯定不是，严格按照结构图绕制
初级0.28，次级0.35
就等周末去买0.35的线，手头现在没有0.35线了。

jerrylong

今天购入了0.35的线，开绕了


次级第一段起头（8欧）：


次级4欧抽头（距起绕位置44匝）：


次级第一段收尾（0欧）：

jerrylong

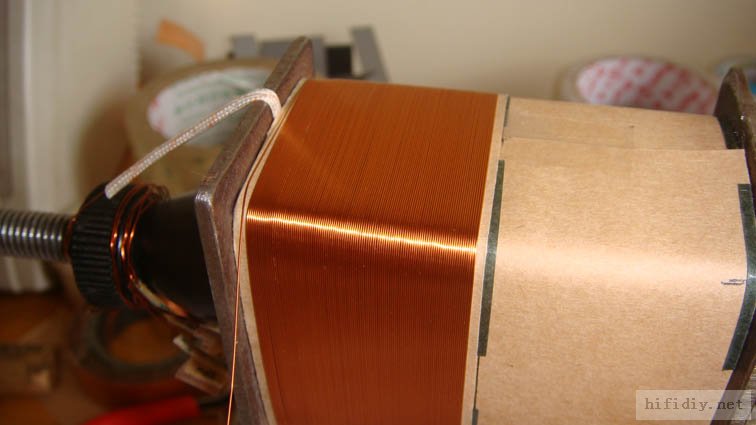

次级第二段完毕


初次级间绝缘：一层电缆纸＋一层黄蜡绸＋一层电缆纸：




开绕初级第一段：








初级第一段收尾：

jerrylong

开绕初级第二段：


初级第二段收尾：


初次级间绝缘：

haohao

haohao

佩服

jerrylong

为兼容2A3，以后方便换管子玩，准备安排2.5K的初级绕组（和3.5K的绕组分开绕）
根据前面的计算方法确定匝数比（以8欧为基础）
n＝15.81
由于次级（8欧）为152匝，则反推初级2.5K应为152×15.81＝2403匝，由于初级需要分6段，取整后每段绕制400匝。

忘记咪咪

如果安排单独的2.5K绕组我认为不妥，看似这个绕组和3.5K的没有关系，实际上可以看成是3.5K初级的次级，只不过没有接负载，及分布电容反馈到3.5K的绕组是和初级分布电容并联的，及难度将超过推动牛。楼主三思。如果一定要2.5K绕组建议还是采用抽头的方法。
