希望和大家一同研究双C型铁芯300B单端牛的设计

忘记咪咪 · 发表于 2008-7-16 22:59

这个铁心和我测过的IE铁心大不相同，几乎找不到饱和点，这个铁心要做到30H的电感量还要有好的线性不太好办。我想2600匝-2800匝，磁隙0.15-0.2。电感量在20H左右。这个铁心加不同的电压电感量差别不大，不知道对低频有多大的好处。

忘记咪咪 · 发表于 2008-7-17 00:08

我上次做的一对300B大牛的工作点，供参考，也请老师们批批。B值不会算，那位大侠帮忙算算，匝数2340匝，磁路长26CM，截面21CM的平方。

jerrylong · 发表于 2008-7-17 15:42

下面开始线包参数的计算：
初级阻抗Z1＝3500欧，次级阻抗Z2＝8欧
1、计算匝数比n
取输出牛的效率＝80％
计算公式：

jerrylong · 发表于 2008-7-17 15:47

2、确定初级电感量L
设定下限频率f＝20Hz，频响允许失真电频G＝2db
则

电感计算公式：

计算结果：

jerrylong · 发表于 2008-7-17 15:56

3、计算铁芯截面积Sc
设定300B的屏流Ia＝83.33ma（根据Kit－1的电路）
计算公式：

jerrylong · 发表于 2008-7-17 16:00

4、确定初级绕组匝数N1
先需要计算这款铁芯的中心磁路长度l

通过上图可以算出中心磁路长度l＝23.34cm
然后计算初级匝数：

jerrylong · 发表于 2008-7-17 16:30

在这里就要用到前面所做的实验的数据了，通过理论计算得出的初级绕组匝数1984匝肯定不能够满足36H的需求，根据实验数据（在磁隙为0.16mm，直流电流80ma的情况下）2600匝的电感量L1是20.03H，根据匝数比与电感量的平方成正比的规律

需要达到36H的电感量，则初级匝数应该为：

太夸张不可能实现
所以只能退而求其次，初级绕组匝数控制在2862匝（方便分6段绕制），此时的电感量约为21H

忘记咪咪 · 发表于 2008-7-17 17:41

算错了，当增加匝数的同时磁隙也要增加，这个时电感量与匝数成线性比例，如果磁隙不增加，那么测试过的某一磁隙对应的匝安数和实际的匝安数应该一致，否则实际磁工作点会偏离测试过的工作点，比如你定为2862匝即为2862X0.083=237.546匝安，测试线圈是2600匝，对应的91MA处才是实际磁工作点，应该以这一点为参照计算电感量，我算的是2862匝是23H多一点。
还有电感量与匝数的平方成正比，我前面打错了，对楼主误导深表道歉。

jerrylong · 发表于 2008-7-17 18:27

上述计算公式我觉得有些错误，可能引用的资料有误。

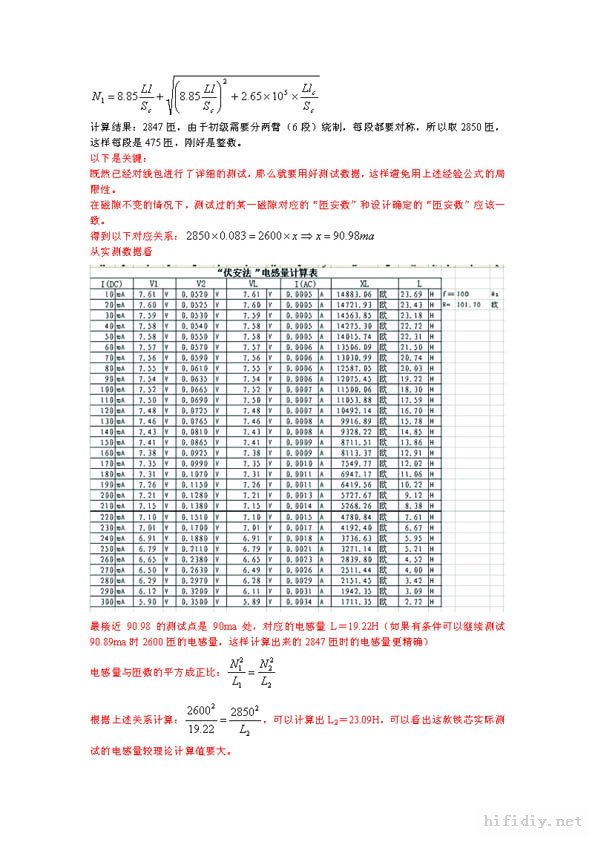

重新查了相关资料，重新进行计算如下：

riskerite · 发表于 2008-7-17 20:31

提示: 作者被禁止或删除内容自动屏蔽

jerrylong · 发表于 2008-7-17 21:52

原帖由 忘记咪咪 于 2008-7-17 17:41 发表
算错了，当增加匝数的同时磁隙也要增加，这个时电感量与匝数成线性比例，如果磁隙不增加，那么测试过的某一磁隙对应的匝安数和实际的匝安数应该一致，否则实际磁工作点会偏离测试过的工作点，比如你定为2862匝即 ...

MM客气了，一同探讨嘛。
请问2862匝时对应的电感量23H多一点是如何算出来的？

忘记咪咪 · 发表于 2008-7-17 22:15

根据你提到的300B屏流83MA，匝数是2864匝，测试线圈是2600匝91MA处才是实际磁工作点，对应你的表中的电感量是19.22H，在磁隙不变的前提下电感量与匝数的平方成正比，得到23.32H.个人认为2864匝应该可以了，再要求大的电感量可能会使高频变差。看来C型铁心只是比Z11好一点点而已，比27厂的灰片铁心还是有差距。

jerrylong · 发表于 2008-7-17 22:17

我觉得对这点有些疑问“如果磁隙不增加，那么测试过的某一磁隙对应的匝安数和实际的匝安数应该一致”
已实测数据为例（磁隙0.16mm）80ma的点（电感量为20.03H），根据上面的表述列为公式就应该是：2600×0.08＝X×0.083，这样计算出来的X＝2506匝，但根据实测的数据在测试线包2600匝的情况下，电流越大电感量越小，那么计算出来的2506匝如何能够维持20.03H的电感量呢？
我觉得这个关系应该是比例的关系：2600/0.08＝X/0.083，这样算出X＝2697.5匝，这样还符合测试的曲线特点。不知道理解对吗？

jerrylong · 发表于 2008-7-17 22:21

原帖由 忘记咪咪 于 2008-7-17 22:15 发表
根据你提到的300B屏流83MA，匝数是2864匝，测试线圈是2600匝91MA处才是实际磁工作点，对应你的表中的电感量是19.22H，在磁隙不变的前提下电感量与匝数的平方成正比，得到23.32H.个人认为2864匝应该可以了，再要 ...

2600匝，91ma出的电感量19.22H是如何计算出的？
