手工制作甲类小土炮能不？能！（参赛）

拉灯

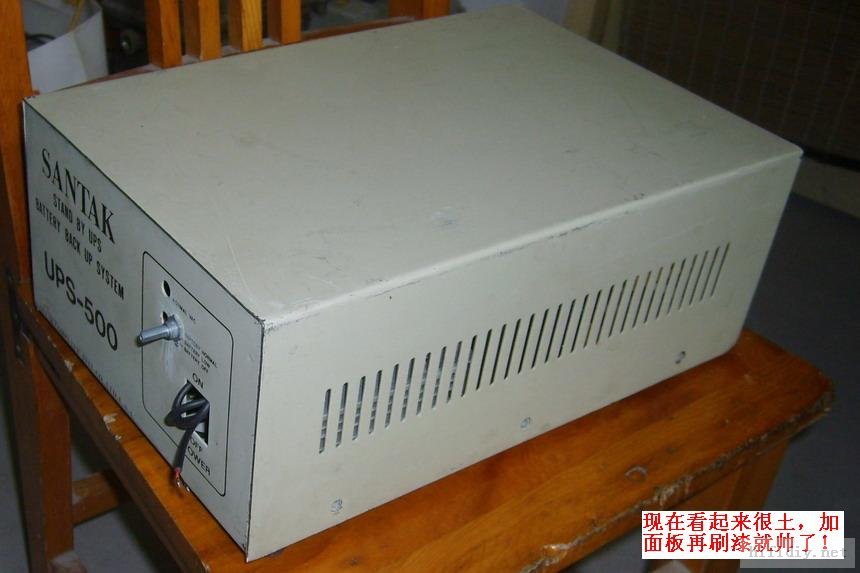

合盖煲机几天后，越来越有味道（我指的是音乐可不是烧糊的味道 ）做遥控前回顾一下老土最后的模样


正式进入控制电路主题：本来准备利用其它设备的红外遥控部分，由于水平问题一直没搞成功 ，后来使劲咬咬牙花了45大洋买个小巧的成品遥控板如下


板子偷工减料很严重，连继电器上的保护二极管都省了。安全起见把准备用在开关机上的一路继电器上搭棚一个，对原电路也做了小改动。原电路工作原理大概是按遥控器某个按键后，接受电路IC的相应引脚输出大约5v高电平，电阻限流后接9013基极，9013驱动继电器吸合。

音量控制放弃原来的继电器，直接从IC相应引脚引出驱动电平。。。

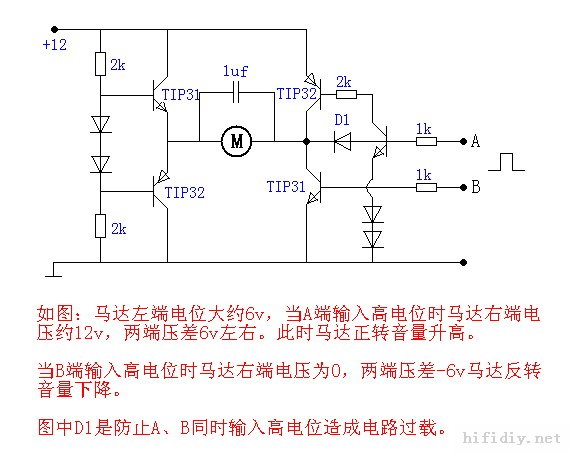

电位器的电机是5v供电的，而电源是12v，如果做成+-6v就能很好的控制电机了，电路图如下



电路相对比较简单，再洞洞板一个




和遥控接收板子固定在一起试试


开始装箱了，值得一提的是打孔定位我是用这种办法，定位很准的哦
固定柱顶端涂上导热硅脂。。


小心按原来规划的位置压在固定面板上


之后就会留下4个很明显并且位置很准确的标记，照标记打孔


装好之后的样子，注意那个绿色开关机按钮要事先装好


俯视一下。接收天线要引出来，否则一合盖子可能就收不到信号了



遥控部分完成，稍后就是最后一项：面板的制作

拉灯

板子真不好找，好不容易得了一块。经过长久的比试、修磨基本搞的


再接再厉，定位音量旋钮的位置


根据反面位置打孔，并画出旋钮大概范围，之后打孔


搓子修修边


音量旋钮顺便小改一下，内部装上蓝光LED


装旋钮前为了反光效果更好，找一片白色硬纸片做背景


上螺丝，接LED线，装旋钮


上电看看效果

拉灯

接着干面板的工作。

板子表明有一道疤，用腻子修一下


索性用腻子把所有位置都抹到了，这时犯了一个错误


放了两天，开始打磨。终于发现腻子太厚了！不好打磨


用了两张砂纸才算打磨完成。准备上清漆了


真TND不一样 上漆后原来这么好看


细节：注意板子反面这几颗螺丝，抓着这几颗螺丝很方便刷漆同时油漆也不容易粘到手上。晾干时还可以用他们做支撑

zl2115

佩服！应该加精！

ahao

最后一帖 实在对不住大家了 这么简单的问题让我啰里啰唆了好几天，让你们见笑了

大结局的效果



现在唯一的感觉：发帖承受的压力比我焊机还累，明天好好睡一天调整调整。



末了感慨一下（个人观点）

1.原来不用音调也能出来我喜欢的呻吟。。。

2.原来前级用并联稳压电源真的很营养。。。

3.原来10w的功率在30平米的环境已经很震撼了。。。

4.原来遥控功能真的很有用，当然自动关机功能也不错。

5.原来做这个东西真的很费时费力。。。

。。。。。。

armyl

干活不容易,干得漂亮更不容易,一边干漂亮活,一边想着给每个步骤拍照留影,就更更更不容易了!!

顶!!!!!!!!!!!

红红的牛漂亮,有点像阿拉伯妇女,裹得严严实实的，很神秘，很性感！！！！

zl2115

偶是菜鸟！图中的地方没看明白？顺便问一下，楼主的遥控板上那买的啊？谢谢！

ahao

遥控板是在本地的电子商场买的

上图中的那个NPN型三极管可以用9013、5551等等代替，我没标出来就是说明这个器件没有特别要求，随便找个就能用

你是不是看不懂基极的线为何画得穿透了三极管？？我这样是为了看上去简洁一点，如果D1右端接在三极管基极上按正常画图就需要从发射级或者集电极线条上绕一下，我这样省事了


改成下面的图就好看懂了

ahao

原帖由 armyl 于 2007-8-18 11:09 发表
红红的牛漂亮,有点像阿拉伯妇女,裹得严严实实的，很神秘，很性感！！！！

我也大放厥词一回： 充当一回这种胶带的枪手


环牛用这种电工胶带打磨过之后，声音立刻变得好听了。低音浑厚，高音亮丽。特别是听女声，那种撩人心魄叩人心铉的感觉展现无疑。。。效果敢于市面上 N千元的设备媲美

wwm

原帖由 ahao 于 2007-8-18 11:45 发表

我也大放厥词一回： 充当一回这种胶带的枪手
环牛用这种电工胶带打磨过之后，声音立刻变得好听了。低音浑厚，高音亮丽。特别是听女声，那种撩人心魄叩人心铉的感觉展现无疑。。。效果敢于市 ...

好,搞個团購膠帶吧

zl2115

谢谢！楼主的解答！除了楼主的功放和前级其余的我都要弄一套！
呵呵！来楼主 一个！
放心我对男人不感兴趣，我只是太激动了！

guog

感慨一下：
原来功放也可以这么做
大顶

sebastien

原来不需要动不动就去开板的

Dov

声音跟牛的好坏有关系这能理解，但是跟这胶带也有关系就想不明白了 呵呵

ahao

原帖由 Dov 于 2007-8-18 13:25 发表
声音跟牛的好坏有关系这能理解，但是跟这胶带也有关系就想不明白了 呵呵

记得有人曾在电源插排上套了某个品牌的安全套后说声音更淫 我也不能理解

HD600

2.原来前级用并联稳压电源真的很营养。。。

前级什么线路?

ahao

原帖由 HD600 于 2007-8-18 14:11 发表
2.原来前级用并联稳压电源真的很营养。。。

前级什么线路?

简单吧

xlf0602

我有意见！楼主不听党的话，不注意面子工程。那个面板也太对不住这件DIY作品了！！！

15060065

终于完成了，恭喜恭喜

庆仔

原帖由 wwm 于 2007-8-18 12:17 发表

好,搞個团購膠帶吧
