发表于 2007-8-16 10:46 | 显示全部楼层

上接31楼

下面是ups箱的屁股
10 机壳后板00.jpg

先从输入输出端子开始,打孔步骤略
10 机壳后板01.jpg

随便装上看看效果先
10 机壳后板02.jpg

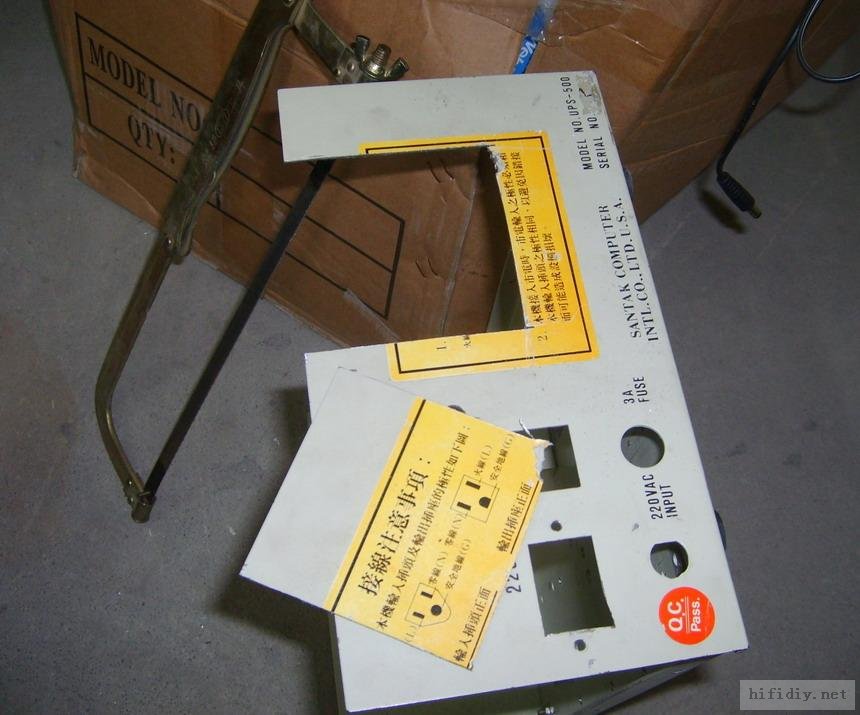

接着挖风扇的排风口。本来打算打多个孔排风,由于板材较厚打孔不易,干脆整片割去
10 机壳后板03.jpg

受工具限制,底下那条边还真不好锯。打几个小孔,锯条先塞过去然后再固定到锯弓上。。。一直锯下去
10 机壳后板04.jpg
10 机壳后板05.jpg


孔挖好后就是装风扇了,为了把风扇的电磁干扰降到最小连风扇的引线也换成屏蔽线了。发现手头上一根 usb线比较细同时屏蔽层也很密,就是它了
10 机壳后板06.jpg

直接焊在风扇电路板上
10 机壳后板07.jpg

虽说是机箱的屁股但也不能太龌龊了,如果用一块铝板修饰一下肯定很靓仔。可惜手上没有,随便找了一块覆铜板凑合一下
10 机壳后板08.jpg

调整板子到合适位置以后,定位风扇孔位置,打孔器开孔。。。这种板子相对木板不好打孔,没打圆
10 机壳后板09.jpg

依次挖出所有接孔
10 机壳后板10.jpg

罩上去
10 机壳后板11.jpg

271

主题

3

好友

5435

积分

罗宾汉 当前离线

灌起水来我怕谁???

Rank: 7Rank: 7Rank: 7

UID
18717
帖子
7236
精华
1
经验
5435 点
金钱
5754 ¥
注册时间
2007-2-9

社区贡献 新人进步

发表于 2007-8-16 10:54 | 显示全部楼层
还有什么的你给我一次上齐好不,不要这样

4

主题

0

好友

450

积分

业余侠客 当前离线

Rank: 4

UID
15735
帖子
380
精华
0
经验
450 点
金钱
86 ¥
注册时间
2006-12-9
发表于 2007-8-16 11:04 | 显示全部楼层

电源篇

原帖由 a12112575 于 2007-8-16 10:54 发表
还有什么的你给我一次上齐好不,不要这样

大哥我也是冇办法啊!图片太多,一个号的指标已经用完了。只能慢慢来了

放入箱子内根据整体布局划出电源板的范围
12 布局.jpg

制板步骤同后级
电路图如下
13 电源00.jpg

来个特写
13 电源01.jpg

腐蚀ing
13 电源02.jpg

完成
13 电源03.jpg

先装好并联电源部分,上电调试一下
13 电源04.jpg

胡同顶头就是后级用的整流块
13 电源05.jpg

电源终于完成,上机看看效果
14 整体布局00.jpg
14 整体布局01.jpg


上图电源板右侧的小R变是待机+开机缓冲+遥控板的电源,稍后接着讲

149

主题

6

好友

2257

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
7899
帖子
5324
精华
3
经验
2257 点
金钱
1848 ¥
注册时间
2006-3-3

DIY大赛获奖

发表于 2007-8-16 11:40 | 显示全部楼层
又见大作。JLH用这么个散热器够不?

4

主题

0

好友

450

积分

业余侠客 当前离线

Rank: 4

UID
15735
帖子
380
精华
0
经验
450 点
金钱
86 ¥
注册时间
2006-12-9
发表于 2007-8-16 11:42 | 显示全部楼层

开机缓冲

手头只有单27v的小R变
15 待机电源00.jpg

改成双13.5v才好使,撬开安装座,用尖嘴钳夹出中点线头
15 待机电源01.jpg

焊上一根线,重新塞回去。并从两线包中间的缝隙塞到那一面
15 待机电源02.jpg


重新标电压备用
15 待机电源03.jpg

这个号的指标也用完了,明天再上图。。。51楼继续

271

主题

3

好友

5435

积分

罗宾汉 当前离线

灌起水来我怕谁???

Rank: 7Rank: 7Rank: 7

UID
18717
帖子
7236
精华
1
经验
5435 点
金钱
5754 ¥
注册时间
2007-2-9

社区贡献 新人进步

发表于 2007-8-16 11:50 | 显示全部楼层
真有你的

203

主题

3

好友

6418

积分

青铜剑侠 当前离线

特级厨师~!

Rank: 8Rank: 8

UID
14860
帖子
8797
精华
1
经验
6418 点
金钱
4432 ¥
注册时间
2006-11-19
发表于 2007-8-16 12:02 | 显示全部楼层
ahao,早知道你散热片这么紧张就再送你一块好了,你的1875都没露脸就塞床底下了阿,不过我看到现在偷学了这个了,对我相当有用阿,不过早应该知道是有过桥的线的。另外兄弟,还缺什么,我看我有的话再送点给你



424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-16 13:05 | 显示全部楼层
多谢沙兄支持

这种小R变确实很变态 ,中心抽头偏偏留在底座那一面 看到上图我做的“O”型标记了吧 原来准备在此打孔引出中心抽头,后来发现不好操作,干脆引线从线包间的缝隙穿到正面


相对我手头的那几只大点的R变,就简单了。抽头在正面,一拉就出来了

8

主题

0

好友

366

积分


业余侠客 当前离线

Rank: 4

UID
3272
帖子
558
精华
0
经验
366 点
金钱
207 ¥
注册时间
2005-3-6
发表于 2007-8-16 13:07 | 显示全部楼层
还没完,先占个位置

203

主题

3

好友

6418

积分

青铜剑侠 当前离线

特级厨师~!

Rank: 8Rank: 8

UID
14860
帖子
8797
精华
1
经验
6418 点
金钱
4432 ¥
注册时间
2006-11-19
发表于 2007-8-16 13:14 | 显示全部楼层
原帖由 ahao 于 2007-8-16 13:05 发表
多谢沙兄支持

这种小R变确实很变态 ,中心抽头偏偏留在底座那一面 看到上图我做的“O”型标记了吧 原来准备在此打孔引出中心抽头,后来发现不好操作,干脆引线从线包间的缝隙 ...


呵呵,小事一桩啊,我正打算慢慢看下去呢,这令我等受益匪浅阿。

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-17 09:45 | 显示全部楼层

继续。。。开机缓冲

电路图如下,延时大约6秒左右

制作过程和以前的一样,直接看成品
15 待机电源05.jpg

调试过程中,发现下图的4个热敏电阻用两个比较合适
15 待机电源06.jpg

再看看伟大的集成电路555
15 待机电源07.jpg


下面继续

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-17 09:53 | 显示全部楼层
这一页图片太多了,缓缓再上

388

主题

1

好友

2052

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
2073
帖子
2822
精华
2
经验
2052 点
金钱
1350 ¥
注册时间
2004-11-7

社区贡献 论坛版主 DIY大赛获奖 DIY大赛冠军

发表于 2007-8-17 09:59 | 显示全部楼层
晕了!我们的电位器光圈设计是一样的!!!我也用的蓝色!只是你先做好,我还有段时间!

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-17 10:01 | 显示全部楼层
原帖由 孤心冰封 于 2007-8-17 09:59 发表
晕了!我们的电位器光圈设计是一样的!!!我也用的蓝色!只是你先做好,我还有段时间!


要知道我按你的方法了,我的比较老土还不好看,你怎么不早说呢

388

主题

1

好友

2052

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
2073
帖子
2822
精华
2
经验
2052 点
金钱
1350 ¥
注册时间
2004-11-7

社区贡献 论坛版主 DIY大赛获奖 DIY大赛冠军

发表于 2007-8-17 10:02 | 显示全部楼层
我的什么方法?

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-17 10:12 | 显示全部楼层

先回答部分老兄的问题

原帖由 rtben 于 2007-8-15 19:23 发表
发个无线控制的电路..

实在惭愧,遥控电路我试验了N久也没有成功,干脆买了一个。。。好心疼啊


原帖由 zheng1 于 2007-8-15 22:24 发表
什么电路?

据说是著名的JLH,对这些怪怪的名字我老是记不住 只管拿来用



原帖由 LaMer 于 2007-8-16 11:40 发表
又见大作。JLH用这么个散热器够不?

还是可以的,由于电流较小才调到1.2A并且是风冷,温度不超过60度

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-17 10:17 | 显示全部楼层
原帖由 孤心冰封 于 2007-8-17 10:02 发表
我的什么方法?



我的是把 LED 装在旋钮里了,效果不理想。。。看到你的方案后,我决定过段时间改一下

388

主题

1

好友

2052

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
2073
帖子
2822
精华
2
经验
2052 点
金钱
1350 ¥
注册时间
2004-11-7

社区贡献 论坛版主 DIY大赛获奖 DIY大赛冠军

发表于 2007-8-17 10:19 | 显示全部楼层
哦,我就是没看到你的结构。为什么摇控没成功呢?用的什么?我用的9150,很容易的啊!

424

主题

3

好友

1万

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
13663
帖子
13726
精华
6
经验
10608 点
金钱
8449 ¥
注册时间
2006-10-21

论坛版主 优秀版主 乐于助人 DIY大赛获奖

 楼主| 发表于 2007-8-17 10:24 | 显示全部楼层
我的结构简陋,稍后慢慢上

遥控我原来打算利用一个报废的变频器上面的红外遥控电路。。由于对这方面比较外行,一直没搞成功

388

主题

1

好友

2052

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
2073
帖子
2822
精华
2
经验
2052 点
金钱
1350 ¥
注册时间
2004-11-7

社区贡献 论坛版主 DIY大赛获奖 DIY大赛冠军

发表于 2007-8-17 10:30 | 显示全部楼层
照搬也失败?哈哈哈!我们都是霉起的哟!

遥控主要是要考量的电平,如果你遥控用的5V电源,而被控电路(比如CD系列和音量电机驱动1614)用的12V,那么恭喜你是控制不了的,因为两部份的高低电平值差异太大了,只有加个三极管“放大”一下!
