UHC-MOS超大电流场效应管功放制作实录

ddzxf · 发表于 2013-5-13 21:12

limy198001 发表于 2013-5-13 17:25
兄弟可以发一下给我吗？。先谢谢了！

已发你邮箱

ddzxf · 发表于 2013-5-13 21:16

limy198001 发表于 2013-5-13 20:28
http://bbs.hifidiy.net/thread-808887-1-1.html这个用的电路楼主怎么看

这个电路有点看不太懂，输入用的是大管，一般来说不太好，看介绍说实际效果不错，究竟如何我也不知道。要买过的人才有发言权。

waocj · 发表于 2013-5-14 14:20

本帖最后由 waocj 于 2013-5-14 14:45 编辑

請問用NAP140的線路適合嗎
之前有做過一套，論壇出的線路
聲音甜潤，歌聲迷人，可惜就是低頻的下潛和量感都沒有
若修改後，換上UHC MOS會有改善嗎?

ddzxf · 发表于 2013-5-14 16:03

waocj 发表于 2013-5-14 14:20
請問用NAP140的線路適合嗎
之前有做過一套，論壇出的線路
聲音甜潤，歌聲迷人，可惜就是低頻的下潛和量感 ...

这个电路末级可以直接换UHC-MOS管的。低频肯定会好多了。要更有力的低频的话可以把第一级差动的两个100欧射级电阻短路掉。

waocj · 发表于 2013-5-16 08:28

手頭上有一片4702+PCB，正想來研究裝UHC MOS

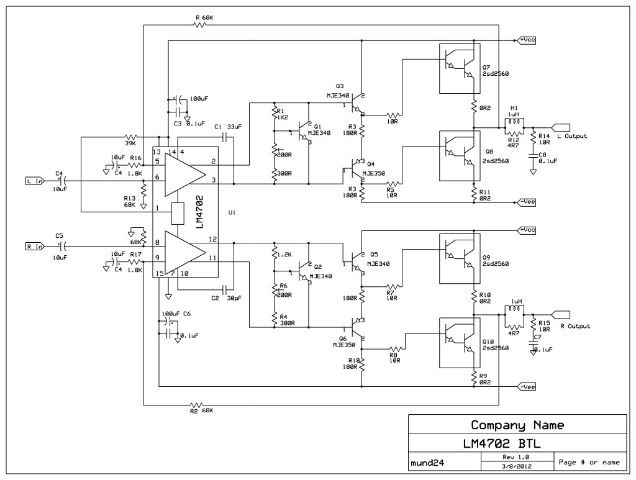

沒想到網路真有人做4702的準互補，

天马飞云 · 发表于 2013-5-16 19:14

waocj 发表于 2013-5-16 08:28
手頭上有一片4702+PCB，正想來研究裝UHC MOS
沒想到網路真有人做4702的準互補，

4702推动准互补UHC MOS，可能偏置电压调不到MOS管的开启电压。

waocj · 发表于 2013-5-16 20:25

天马飞云发表于 2013-5-16 19:14
4702推动准互补UHC MOS，可能偏置电压调不到MOS管的开启电压。

4702

2SK1381，RDs=25mΩ Vgs在0.8-2V之间

應該還可以吧

ddzxf · 发表于 2013-5-16 21:29

waocj 发表于 2013-5-16 20:25
2SK1381，RDs=25mΩ Vgs在0.8-2V之间

應該還可以吧

可以用nap改。

cdmlwq · 发表于 2013-5-18 15:34

本帖最后由 cdmlwq 于 2013-5-18 15:38 编辑

我的m7改的电路基本成功，有点问题请教楼主，就是正电源端的0.22两端电压最高只可调到7mv，而负电源端的0.22两端始终无电压，a1930很烫，c5171微温，k851微温，两声道都一样，请问是什么问题，怎么解决。

raozy · 发表于 2013-5-18 17:30

cdmlwq 发表于 2013-5-18 15:34
我的m7改的电路基本成功，有点问题请教楼主，就是正电源端的0.22两端电压最高只可调到7mv，而负电源端的0.2 ...

你应该是在A1930和C5171之间的电阻中间应该连接输出端子的，你看看连接了没有？

raozy · 发表于 2013-5-18 17:31

我没事把49810也改成了MOS输出，对比原来声音变暖耐听很多了。

灯泡 · 发表于 2013-5-18 21:54

raozy 发表于 2013-5-18 17:31
我没事把49810也改成了MOS输出，对比原来声音变暖耐听很多了。

LME49810的偏置电压限制了6伏的吧，相对来说LME49830估计更合适。

raozy · 发表于 2013-5-18 22:05

灯泡发表于 2013-5-18 21:54
LME49810的偏置电压限制了6伏的吧，相对来说LME49830估计更合适。

把调整静态电流电路的680欧电阻短路，调起来刚好合适

cdmlwq · 发表于 2013-5-19 08:26

电路我反复查了，没有问题，现在发声基本正常，就是不太耐听。

raozy · 发表于 2013-5-19 09:27

cdmlwq 发表于 2013-5-19 08:26
电路我反复查了，没有问题，现在发声基本正常，就是不太耐听。

那个静态电流调整电位器下面的电阻要换小或者短路的，不知道你弄了没有

hifihifihifi · 发表于 2013-5-19 10:49

一定要亲自试试

cdmlwq · 发表于 2013-5-19 11:15

1k电位器下面的电阻已改为10r，1k已调到短路了，我现在分析了下是负端的k851未开启，从5171流出的电流加上正端的k851流出的电流一起流进了1930，导致了1930温度过高，不知如何解决。

ddzxf · 发表于 2013-5-19 13:47

cdmlwq 发表于 2013-5-19 11:15
1k电位器下面的电阻已改为10r，1k已调到短路了，我现在分析了下是负端的k851未开启，从5171流出的电流加上正 ...

1930的集电极要接一个电阻到电源，接了没有？

waocj · 发表于 2013-5-23 17:11

本帖最后由 waocj 于 2013-5-23 22:52 编辑

cdmlwq 发表于 2013-5-19 11:15
1k电位器下面的电阻已改为10r，1k已调到短路了，我现在分析了下是负端的k851未开启，从5171流出的电流加上正 ...

輸出中點電壓應該也有偏移吧，重點是樓主說的，推動管的中點有連接輸出嗎?

waocj · 发表于 2013-5-23 17:21

本帖最后由 waocj 于 2013-5-23 22:49 编辑

討論中的UHC MOS型號，在台灣這邊的網拍買不到，但搜尋後發現這類MOS有大把可選
不過用在音頻電路上，規格手冊上應該注意哪些參數，目前個人認知的有開啟電壓(Vth)不要太高，輸入電容(Input capacitance)低些好，Rds(on)要低，至於跨導(|Yfs|)和其他參數選擇如何請高手指點一下
謝謝
