剛完成的 MINI USB DAC擴展電源 電壓有問題 (附部分元件的電壓)

小鬼头

看图里的测量数据,关键的问题点首先是运放的+输入引脚(3脚)的电压不对,所以这个电路输出电压反常.正确的3脚电压是-2.5V,即等于TL431提供的基准电压.从TL431经过一只电阻R12,电压就变值了,这个比较古怪,但没实物,我也不好说具体原因在哪里.

还有一个办法,
第一步是先复测一下电压R12和R13两端的电压.如果R12和R13的压降仍较大,就进行下一步

第二步是取下运放,把负电源的输入电压端与负电源输出端(即Q5的CE两脚)用导线短接,再测刚才的4个电压.看R12和R13的压降是多少.还有R4和R14的分压点是否正确,即是否分得负电压的1/6.

若果R12和R13的压降接近为零.那么就只能怀疑是运放有问题了.

5236987410

原帖由 小鬼头 于 2009-3-19 16:41 发表
看图里的测量数据,关键的问题点首先是运放的+输入引脚(3脚)的电压不对,所以这个电路输出电压反常.正确的3脚电压是-2.5V,即等于TL431提供的基准电压.从TL431经过一只电阻R12,电压就变值了,这个比较古怪,但没实物 ...

正電壓和負電壓共用同一顆OP，不敢輕易把OP取下後通電，還是先問一下。
這套件在沒有OP的情況下，會不會引起損壞？

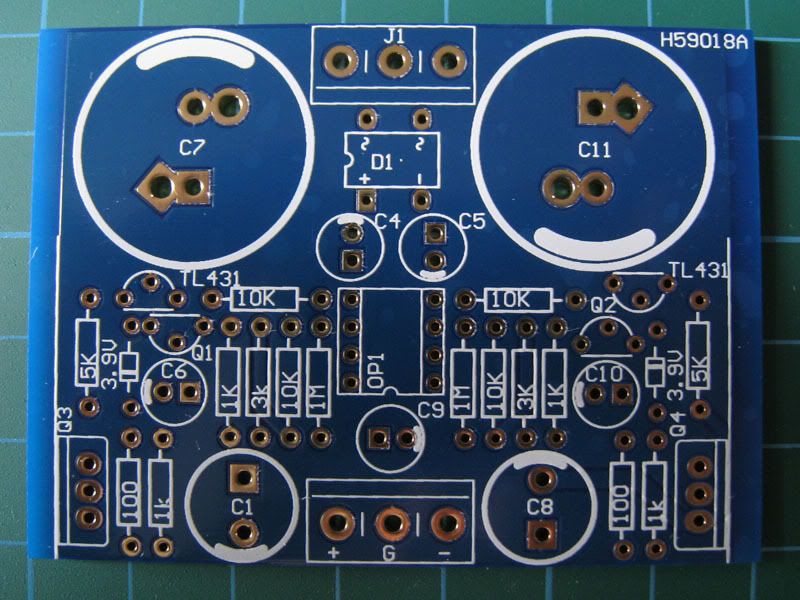

另外，這裏有實物的圖片，可以給您參考一下...

(拍照的時候沒有裝上運放，試機時有裝的)

這是 之前團購的專用電源的PCB(以前拍下的，現在這個沒有拍，應該沒有分別吧)

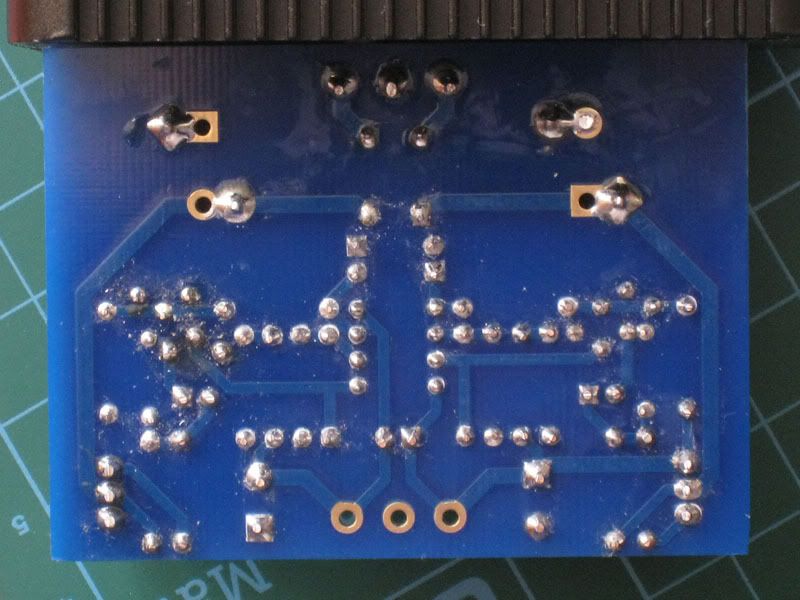

背面

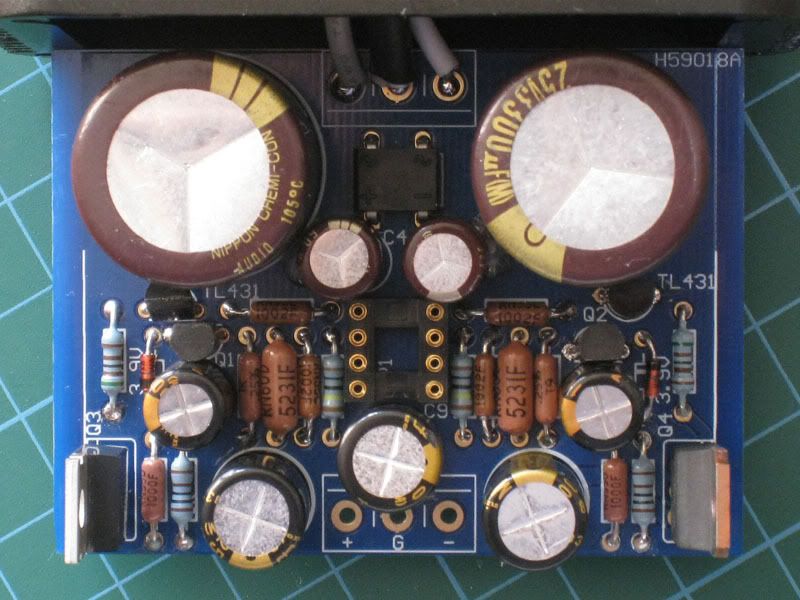

正面



有問題的部分(背面)

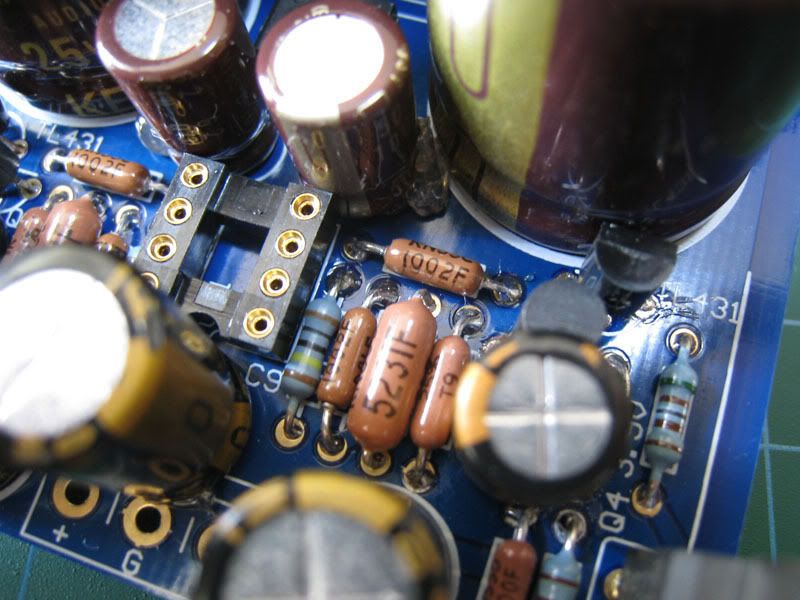

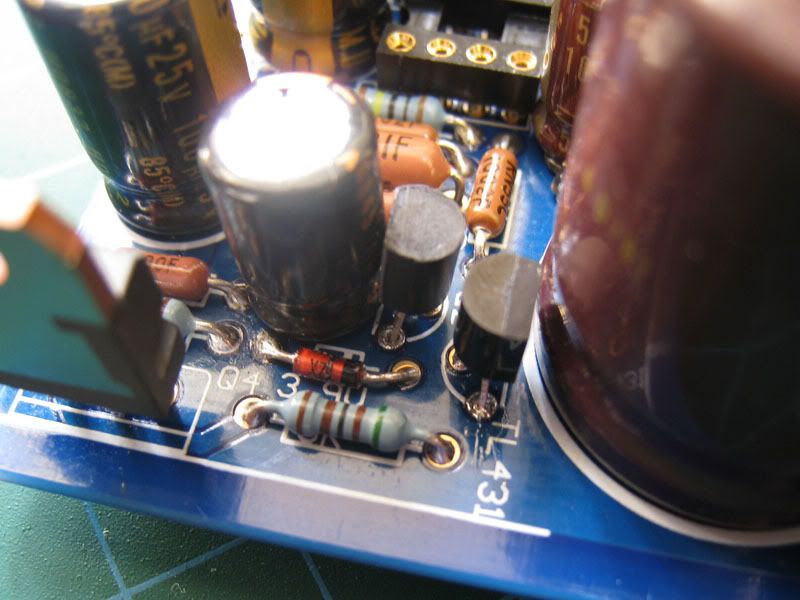

有問題的部分(正面)

5236987410

剛才試了根着您的第二步做。
把OP取下後，把Q$的左右兩腳短接。
R12兩端電壓沒有變(依然是-2.5V和-17V)，但R13的兩端電壓就變成-2.4和-2.5V。

這樣...R12其中一端出現-17V真的十分奇怪，會這端上面的一顆電容(C5) 的問題嗎？
這顆本身腳距有點大，所以有對引腳整形，不知會不會是這個過程出現問題...(但確實這電容的兩腳都沒有短路/短路到其他地方)

最後的輸出電壓(沒有裝OP，Q$短接下)：
正電壓：17.4V
負電壓：-14.8V

請問這代表了什麼?

小鬼头

现在R13压降表现正常了，但R12仍不正常。R12的-17V这边只是接C5，估计是线路有碰触或其它问题，虽然你说没有什么碰触，但最稳妥的方法还是把这个电容拆下来，一是认真检查接线，二是复测一下电压。

R12这里的电压是稳压电源的参考电压，他不准确，电源的输出电压当然不准。他的正确值应是-2。5。所以一定要认真围绕它来检修。

另外，你临时处理后的输出电压，负电压输出端应为负电源整流后的电压即-24V才对。正电压输出端的大小可不用理会，因为取下OP后，正电源的稳压已不能正常工作了。

5236987410

原帖由 小鬼头 于 2009-3-20 07:19 发表
现在R13压降表现正常了，但R12仍不正常。R12的-17V这边只是接C5，估计是线路有碰触或其它问题，虽然你说没有什么碰触，但最稳妥的方法还是把这个电容拆下来，一是认真检查接线，二是复测一下电压。

R12这里的 ...

雖然本人不太看得懂電路圖，
但從電路圖中看起來，PNP和NPN 與1K電阻連接的一端 都 與整流橋 的 正負電壓輸出端直接連結。
但在PCB看起來，這兩端並沒有直接與 整流橋 的 正負電壓輸出端直接連結，反而中間的那個極就有連結著(正負電壓部分一樣)。

不知這樣的話，我剛才的情況下，在負電壓量得的值 不等於 整流得的電壓值，是否正常？

一會後，會試試把C5拆下來，
請問這個電路 能不能 在沒有OP，沒有裝C5 而且 PNP兩端短路 的情況下通電？

5236987410

噢！電壓問題剛剛終於解決了。
原來真的是那顆C5的問題。
剛才把C5拆下來，再量量電壓，R12兩端都左-2.5V
再弄走C5底部的熱熔膠，再新裝上後，電壓變正常了。

真奇怪，明明把C5拆下後仔細看，都找不到短路的地方。結果再新裝上後，問題得以解決。
原來只是我太大意了。
不管怎麼樣也好，問題終於解決。

實在感謝各位的熱心幫助。

5236987410

謝謝幾位版主的幫忙。
現在這顆電源是+14.97 和 -15.03了。

小鬼头

修好就好，恭喜了。

5236987410

這顆電源雖然電壓問題解決了。
但是還有另一個問題出現了。
剛剛接上耳機後，發覺MINI USB DAC用了這顆電源後噪聲非常之大。
噪聲情況：開機後 約一秒左右，右邊突然出現噪聲且瞬間變大，噪聲都好像在右邊，用手觸碰MINI USB DAC的機殼後，噪聲輕微減弱。重覆開機情況一樣。

但使用另一顆+/-10V的擴展電源卻沒有這個問題...
問題應該出在這顆+/-15V的電源。
請問有人知道可能是哪裏出現的問題嗎？

(會不會是因為之前找不到BC550 用 BC549代替， 3.9V穩壓管、TL431、TIP42C換別牌(看起來比原來套件中的低級)的關係？)

(已開新帖求助：http://bbs.hifidiy.net/viewthread.php?tid=217911)
