剛完成的 MINI USB DAC擴展電源 電壓有問題 (附部分元件的電壓)

5236987410

剛剛裝好MINI USB DAC 的擴展電源。
除了兩顆3K 電阻換成5.25K 外，其他地方的元件的數值都沒有改動過。
空載 正電壓測得+14.9V左右 ， 但負電壓 卻測得-23V左右
請問這是哪裏出了問題？


以下是部分元件的電壓：

TIP41那邊(這邊應該沒有問題,14.9V)：
TIP41 左/右腳 對中間腳 : 8V 散熱片對地 : 24V
3.9V穩壓管 : 4.2V
BC560C 的 腳1 對 腳3 : 11V

TIP42那邊(電壓不正常,23.4V)：
TIP42 左/右腳 對中間腳 : 0.9V 散熱片對地 : -24V
3.9V穩壓管 : 1.5V
BC550C 的 腳1 對 腳3 : 21V

hifidiy

检查TIP42那边的元件

5236987410

元件應該都沒有裝錯。
找不出哪裏出了問題

除了輸出的電壓外，還有沒有其他測試點，可以測試？
電壓一般是哪裏出問題？
本人菜鳥

(另外，部分電阻和電容換了別牌的(但 阻值 和 容值 都沒有變動，唯耐壓值有些高一點)

5236987410

另外，兩顆3.9V 穩壓管， 正電 的 約4.3V ， 而負電 的 約只有1.5V
正常嗎？

小钳子

不正常
正常情况应该都在4V左右

5236987410

原帖由 小钳子 于 2009-3-8 21:05 发表
不正常
正常情况应该都在4V左右

如果 只有1.5V 左右，會是哪裏出了問題？

bigyang

我的一开始q1 q2装反了，就是+-电压差很多

5236987410

原帖由 bigyang 于 2009-3-9 13:05 发表
我的一开始q1 q2装反了，就是+-电压差很多

Q1 560 Q2 550 應該沒有裝錯...
剛剛檢查了，
因為所有元件都已經裝上，所以檢查這對三極管時有點困難，大約看得出沒有裝錯。

正 電壓 正常，
就是 負電壓 變成-24V，

5236987410

TIP41 左,右 對 中間 電壓 為 8V 左右
但TIP42 卻只有0.9V 左右

至於那顆 3.9V穩壓管，如果電壓度得1.5V 的話，會這顆穩壓管壞掉嗎？
但是， TIP41 和 TIP42 的 3.9V穩壓管 電阻同樣度得 "其中一方向12Ω ; 而另一方向則 無窮大"
壞掉的機會大嗎？

5236987410

這裏負電壓上的三極管 上寫著550C，沒錯嗎？(記得之前是550B)

本人十分菜鳥，真的不知問題出在哪，有人能指點一下嗎？

5236987410

三極管 BC550C 的電壓：腳1-腳3 大約21V
　　　 BC560C 的電壓：腳1-腳3 大約11V

這樣有更多的線索嗎？

hifidiy

测量一下三级管是否坏啦

5236987410

原帖由 hifidiy 于 2009-3-10 20:05 发表
测量一下三级管是否坏啦

測量TIP42 還是 BC550？
請問怎樣測量？

小钳子

全测量
看看两个脚之间是否短路
三级管测量方式和二级管差不多

冷仙

上线路图看看

5236987410

原帖由 小钳子 于 2009-3-10 22:09 发表
全测量
看看两个脚之间是否短路
三级管测量方式和二级管差不多

兩顆 三極管任意兩腳之間都沒有短路...

原帖由 冷仙 于 2009-3-10 22:25 发表
上线路图看看

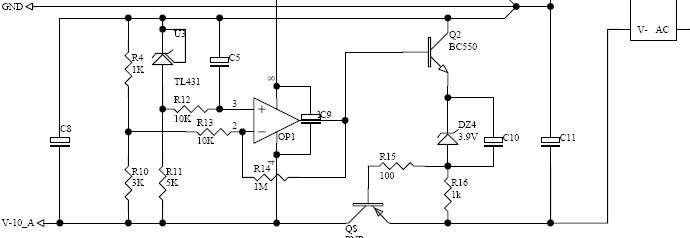

這是負電壓部分的電路。

wzy728

检查下稳压管DZ4和电容C10有没有接反~

5236987410

原帖由 wzy728 于 2009-3-11 18:57 发表
检查下稳压管DZ4和电容C10有没有接反~

沒有接反，

這些管子焊接時間相對久了少許，也有在上面補焊了一下。
會是這樣子懷了嗎？
(不過量這穩壓管的電阻時，一方向減少至約680Ω，另一個方向不斷增加至無窮大。
大致上與正常的另一邊(正電壓部分)的一樣，只是阻值的改變速度有點不同。不知能否反映壞了不。)

5236987410

剛剛試了把TL431換了一顆新的...結果還是一樣...-23.4V
運放的2腳 和 3腳的對地電壓還是-17V左右...
TIP42C 三隻腳 的 對地電壓都在-24V左右...

5236987410

另外，TL431 中間那隻腳的對地電阻是-2.5V沒錯。
但運放的2,3腳對地電壓是-17V左右。

(早應該在換TL431前 先測測這裏的電壓 )
