TDA1543 DAC专题!(心得&制作)

ASDF12345AS

学习下

samuel

基于‘不要把好玩的东西只留在家里’的DIY精神，请各位包容samuel的啰嗦，又来次灌水
首先把分频器74HC4040电路贴上供有需要的diyer参考

然后是正题--超频，打开TDA1543的DATASHEET可以看到fbck最高9.2mhz，之前是两倍频超频即5.6448mhz，如果直接上11.2896mhz是不行的，最多上三陪频即8.4672mhz，这时需要从74HC4040的10脚输入频率为16.9344mhz主时钟，74HC4040的9脚输出8.4672mhz做BCK，4脚输出132.3khz做WCK。
这样就最大效能发挥TDA1543的频率，这时候CS8412输出的主时钟频率不适合了，就选用频率16.9344的晶振，选精度高的，低精度不能发挥DAC的优越性。
BTW：TDA1543工作电压，8v以上与8v以下听感分别很大。

altec

1543这种东东就没有必要搞了吧。

HBWHWD1

机箱漂亮哪有加工的

唐柏林

请问装1541好还是装1543好啊.我还没搞过.多多指教啦

飞翔之音

１５４３相对来说简单点，但要做好也很难

lsj139189

学习了 ！！

bj1876

我用单片1543，若电压用到8伏，6、7、8脚电阻该用多少？

deshun

好棒的机箱!!!!

samuel

回#149，单片TDA1543用8v，七脚电阻用2K多圈微调，使7脚电压大约为2.2v，此时大约1500欧姆。6、8脚电阻约2500欧姆。
实际自己试听来确定。
求助，我做了个光电隔离的DAC，就是在上面"超频TDA1543NOSDAC"的CS8412与TDA1543之间用光偶6N137连接，能发声，问题是工作不稳定、左右声道声底不平衡、带有微弱脉冲噪音。如果改成不超频模式则一切正常，但此时音质的表现逊色许多，尤其高频黯淡稀少，整体上缺少活力。
请问有办法让倍频、甚至三倍频顺利通过的光偶？

本机实物

原理图来自KUTLOCH.CZ的RADAC。

来自kutloch.cz的原理图

feedback

ding ding ding

samuel

不好意思，再上张清晰图
制造意图是希望降低左右声道共地所引起的麻烦（如接地不良使得音场定位混乱等等），如果假设成立，那么就能从模拟信号开始，两声道使用两个单声道系统，这是比较彻底地两通道立体声。实验成功的话，下回实验是TDA1541版电气隔离NOS-DAC。

电气隔离TDA1543NOS-DAC

这块板由三个12v电瓶供电，彼此地线不相连。输出信号：从每个DAC中只取一个通道。如aL+bR或者aR+bL。

wd8186

原帖由 samuel 于 2008-8-14 10:51 发表
不好意思，再上张清晰图
制造意图是希望降低左右声道共地所引起的麻烦（如接地不良使得音场定位混乱等等），如果假设成立，那么就能从模拟信号开始，两声道使用两个单声道系统，这是比较彻底地两通 ...

真会玩！

CAOJINSHENG

原帖由 samuel 于 2008-3-20 06:15 发表
8412cp有些难找，现在都是smt的。 1541容易找到，在赛格买得到，不想出门就邮购。

1541多少钱一个啊？

samuel

TDA1541A是一个顶级的16位数模变换芯片，深圳赛格￥21.00，
非常遗憾的是，我通电3次了，还是没有正常工作 。
TDA1543是一个经济版的16位数模变换芯片，深圳赛格￥8.00；
简单易上手，入门首选芯片 。
TDA1545A是另一种连续校正技术的经济版16位数模变换芯片，深圳赛格￥5.00。
区别于上面两款芯片，这是索尼制式的，参数以及实际听感均介于TDA1541A与TDA1543之间。

另外新作的TDA1545A已经有声音出来了
原来板子上的CS8412CP驱动TDA1543行驶双倍频（BCK=5.6448MHZ,LRCK=88.2KHZ)工作正常，声音活泼明亮；
怎么TDA1545A只在索尼制式正常频率（BCK=2.8224MHZ,LRCK=44.1KHZ)下才正常工作，
这让我有不满，因为TDA1545A的速度是蛮高（BCK=18.4MHZ,LRCK=384KHZ）
虽然只是跑正常频率，TDA1545A的成绩也能优于倍频的TDA1543（请TDA1543的FANS尽情拍吧 ）。

当我完成这个DAC时，感觉既是舒畅又是不快。
1.舒畅的是TDA1545A虽是不顶级的芯片，但是容易使用，
如果后端要求不是太高的话，这是个不错的选择。
2.不快的是TDA1541A确是顶级，但是不容易使用，尤其是用电瓶驱动。

我这里为什么经常强调电瓶驱动，是因为工频电的速度与电瓶供电速度差太远了 。
例如工频电时，小提琴毛刺明显，高频是断断续续，甚至截至了。。。。
电瓶供电细节丰富，频率延伸理想，速度力度没得说。。。。

samuel

还是我呀 ，继续与TDA1545A缠绵。

1.将无源I/V换成有源I/V，加上二阶巴特沃LPF。
原谅我吧，把所有的宝贝搜索一遍才得到一个最好的运放--ST产TL084
（其他三个双运放分别是JRC产4560、TI产TL082和NE5532）。
与无LPF比较，感觉毛刺有所减少（就是NOSDAC特有的从5、6KHZ开始的噪音），
听起来就觉得柔滑些、干净些。

2.增加同步（就是所谓的RECLOCK）。
原本想尝试用40～60MHZ的晶振带动74HC74，但是一想到跑一回赛格要花大半天时间（懒得跑），
索性偷工减料，来个不带晶振的试试看，结果也出乎意料的。

需要说明，这块板子供电需要有数字部分正5V和模拟运放部分正负电源。
它们是由一个7安时12伏特电瓶负责（通过一个LM1875分压为正负6伏特双电源），
实现全电瓶供电。

板子的上面

板子完成以后迫不及待试音，感觉有所提升，主要是同步电路的功劳。
细节多了、结像力（或者说定位）长足进步。感觉良好之余更确认一下，
于是到朋友家去试听。开声了，还没说话朋友就惊讶的问：怎么。。。。
因为之前这板子已经来过一次，他的反应平平。
原来信号同步对于DAC是很重要的。

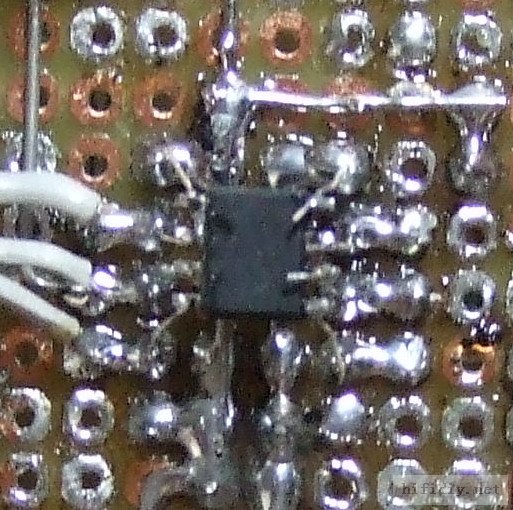

贴片TDA1545A

贴片的TDA1545A很不容易焊接 ，建议买DIP封装。

同步电路

同步电路我见过有几种，这次试验这个是不对BCK做处理，
有些会对三个信号做处理，有些只对BCK做处理，有些带晶振，有些不带晶振，
不知道效果是哪类最好，望大虾赐教 。

micro

不知能否买到高手做好的1543的成品DAC？

hbgslcw

原来小钳子是武汉的啊！学习了。

micro

不知道1543与1541的声音有多大差异？
