发表于 2008-1-14 08:32 | 显示全部楼层

高手undefined undefined

回复支持反对

10 主题	0 好友	776 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 21986
帖子: 1318
精华: 0
经验: 776 点
金钱: 766 ￥
注册时间: 2007-4-25

发消息

发表于 2008-1-14 08:47 | 显示全部楼层

给楼主一个建议

你的两个问题可能是6N2造成的,我用过6N2,低音就是单薄,还有有大师说过他的灯丝与阴极很近,噪声是6N系列中最大的一个.还有它的音色也不好弄好.

回复支持反对

0 主题	0 好友	39 积分

注册会员 当前离线

Rank: 2

UID: 22229
帖子: 36
精华: 0
经验: 39 点
金钱: 39 ￥
注册时间: 2007-5-3

发消息

发表于 2008-1-14 09:14 | 显示全部楼层

楼主这么专业,我猜想是读无线电专业的吧?!

回复支持反对

2 主题	0 好友	1139 积分

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 21882
帖子: 1333
精华: 1
经验: 1139 点
金钱: 1220 ￥
注册时间: 2007-4-22

发消息

发表于 2008-1-14 09:22 | 显示全部楼层

这个不一定非要无线电专业的才行的，只要你想学也可以达到这个水准。

回复支持反对

24 主题	0 好友	825 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 14733
帖子: 626
精华: 3
经验: 825 点
金钱: 706 ￥
注册时间: 2006-11-16

发消息

楼主| 发表于 2008-1-14 09:32 | 显示全部楼层

终于又可以上图了，，

继续。。。

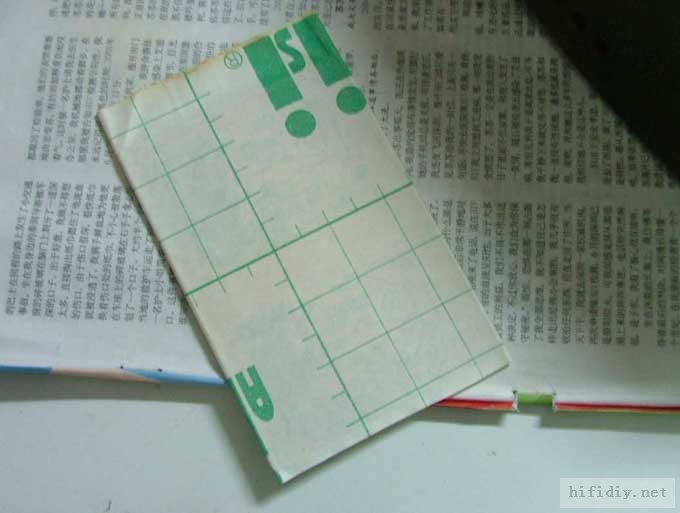

5.开始热转印，因为板子比较小，使用电熨斗来完成，好用，


6.五六分钟后，转印完成，把它放到一边凉快去，。。



7. 冷却后，小心除去转印纸，效果还算满意


8.腐蚀，使用fecl3溶液，注意保护环境


9.几分钟后，腐蚀完成（具体需要的时间和FECL3溶液的浓度，温度，PCB大小，覆铜的质量都有关系，只要看到不需要铜的地方都没有了，那就OK，）打捞起来，清洗干净




回复支持反对

头像被屏蔽

28 主题	1 好友	2706 积分

禁止发言 当前离线

UID: 23996
帖子: 6447
精华: 1
经验: 2706 点
金钱: 2688 ￥
注册时间: 2007-6-25

发消息

发表于 2008-1-14 09:35 | 显示全部楼层

不错的手工做板!

回复支持反对

40 主题	0 好友	2186 积分

罗宾汉 当前离线

敢拆不会修

Rank: 7 Rank: 7 Rank: 7

UID: 15328
帖子: 2419
精华: 0
经验: 2186 点
金钱: 2107 ￥
注册时间: 2006-11-29

发消息

发表于 2008-1-14 10:20 | 显示全部楼层

好～～～～～～～～～

回复支持反对

1 主题	5 好友	147 积分

已绑定手机

论坛游民 当前离线

Rank: 3 Rank: 3

UID: 24913
帖子: 353
精华: 0
经验: 147 点
金钱: 147 ￥
注册时间: 2007-7-21

发消息

发表于 2008-1-14 10:53 | 显示全部楼层

好手艺...........

回复支持反对

0 主题	0 好友	12 积分

注册会员 当前离线

Rank: 2

UID: 29546
帖子: 12
精华: 0
经验: 12 点
金钱: 12 ￥
注册时间: 2007-10-28

发消息

发表于 2008-1-14 11:57 | 显示全部楼层

学习中。找个机会我也试下

回复支持反对

2 主题	1 好友	311 积分

业余侠客 当前离线

Rank: 4

UID: 30932
帖子: 328
精华: 0
经验: 311 点
金钱: 311 ￥
注册时间: 2007-11-23

发消息

发表于 2008-1-14 11:58 | 显示全部楼层

我也用这招作板，麻烦将两PCB文件发一份给我，谢了！！！

我也用这招作板，麻烦将两PCB文件发一份给我，谢了！！！
PCB最好是1：1的黑白版（PDF），谢谢，PROTEL怎么转黑白的pdf麻烦告知，谢谢！！
gaobingic@yahoo.com.cn

回复支持反对

24 主题	0 好友	825 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 14733
帖子: 626
精华: 3
经验: 825 点
金钱: 706 ￥
注册时间: 2006-11-16

发消息

楼主| 发表于 2008-1-14 12:11 | 显示全部楼层

原帖由 gaobingic 于 2008-1-14 11:58 发表
我也用这招作板，麻烦将两PCB文件发一份给我，谢了！！！
PCB最好是1：1的黑白版（PDF），谢谢，PROTEL怎么转黑白的pdf麻烦告知，谢谢！！
gaobingic@yahoo.com.cn

你好，因为这个版本的PCB布局有点紧，特别是输出耦合电容位置，已经计划改板，所以能否等改版后再将PCB文件发给你？？

回复支持反对

167 主题	2 好友	3319 积分

已绑定手机

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 7404
帖子: 3917
精华: 0
经验: 3319 点
金钱: 1397 ￥
注册时间: 2006-1-28

发消息

发表于 2008-1-14 12:14 | 显示全部楼层

原帖由 ysd85 于 2008-1-14 12:11 PM 发表

你好，因为这个版本的PCB布局有点紧，特别是输出耦合电容位置，已经计划改板，所以能否等改版后再将PCB文件发给你？？

有空也发个给我!!!
wuxiong520@sina.com

回复支持反对

24 主题	0 好友	825 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 14733
帖子: 626
精华: 3
经验: 825 点
金钱: 706 ￥
注册时间: 2006-11-16

发消息

楼主| 发表于 2008-1-14 12:19 | 显示全部楼层

24小时内上传的文件大小受限制，，比较痛苦

回复支持反对

64 主题	2 好友	1492 积分

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 15987
帖子: 1444
精华: 0
经验: 1492 点
金钱: 1418 ￥
注册时间: 2006-12-15

发消息

发表于 2008-1-14 12:57 | 显示全部楼层

DIY高手!DING!

回复支持反对

0 主题	0 好友	1444 积分

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 24538
帖子: 1616
精华: 0
经验: 1444 点
金钱: 1424 ￥
注册时间: 2007-7-11

发消息

发表于 2008-1-14 14:49 | 显示全部楼层

很不错的一教程！赞一个！

回复支持反对

35 主题	4 好友	1265 积分

已绑定手机

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 22465
帖子: 3231
精华: 1
经验: 1265 点
金钱: 1166 ￥
注册时间: 2007-5-10

发消息

发表于 2008-1-14 15:01 | 显示全部楼层

顶全手工作品！

回复支持反对

24 主题	0 好友	825 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 14733
帖子: 626
精华: 3
经验: 825 点
金钱: 706 ￥
注册时间: 2006-11-16

发消息

楼主| 发表于 2008-1-14 16:14 | 显示全部楼层

继续。。。。
10.钻孔，没有台钻，使用小电钻+手电钻。。



11.钻孔完成后，将PCB裁切成需要的大小，边角打磨平整，，



12.一边用水冲洗，一边用砂纸打磨干净（我使用的是刷碗的纱布，不容易损坏铜皮），，注意节约用水



来张署名特写


13.涂抹松香酒精溶液，注意要使用无水酒精；可以防止PCB快速氧化，又有助于焊接。。。



14. PCB制作完成。。。

；可以开始焊接，，尽量不要用说触碰PCB的铜皮部分，减少氧化机会，


————电子PCB部分制作完成————

回复支持反对

24 主题	0 好友	825 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 14733
帖子: 626
精华: 3
经验: 825 点
金钱: 706 ￥
注册时间: 2006-11-16

发消息

楼主| 发表于 2008-1-14 16:44 | 显示全部楼层

——结构机箱部分制作——

之前也自己做过机箱，感觉累；这次本来想买成品机箱，但是找了一下周围市场，没有自己满意的，要不价格贵，要不样子不喜欢，SO，干脆自己做...
和电子部分一样，，按图片来叙述制作方法：

1.材料选取，和上次一样，选用铝合金方通+角铝，但是这次用了比较厚的，毕竟机器重量不轻。。


2. 按照机箱前后左右侧板的长度下料：



3. 将方通锯开，本人的工具是手工小钢锯，，


4.打磨平整



5.倒角，将两片侧板的连接处45度切割倒角


为了赶时间，没有做很精确，因为不影响外观（盖上盖子就看不到了，

）


回复支持反对

24 主题	0 好友	825 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 14733
帖子: 626
精华: 3
经验: 825 点
金钱: 706 ￥
注册时间: 2006-11-16

发消息

楼主| 发表于 2008-1-14 16:55 | 显示全部楼层

6. 在要开孔的地方画线标注；；
电源接口处：


RCA，接线端子处：


电位器，电源开关，LED指示灯，，等处


7. 开孔，使用比较原始的方法，用电钻，先小孔，再大孔，之后上锉刀。。。



8.开孔完成




9.试装一下RCA座的大小，，



10. 底座和上盖采用1.2mm的冷板，不好加工，直接在五金店切好板，本制作中唯一求助外界的地方，花了24RMB。。

对底座进行规划，画线，钻孔


打磨好


上盖只需要开螺丝空，轻松一些


来一张开孔细节（可以装倒角螺丝，这样可以保持和上盖平齐，不过我现在没这样的螺丝。。）


回复支持反对

头像被屏蔽

372 主题	0 好友	1万积分

禁止发言 当前离线

UID: 14633
帖子: 12221
精华: 2
经验: 11254 点
金钱: 9361 ￥
注册时间: 2006-11-14

发消息

发表于 2008-1-14 17:02 | 显示全部楼层

精彩……特别是PCB热转印部分，做得很漂亮……LZ的钳工活作的也不错，实际动手能力很强……
