功放自激了吗？怎么解决？

mxwmke1

图纸上标有各点电压，对照测量应不难找到故障点。
R332上的电压决定大管电流。循规律分析下吧。

smg001

光耦输出5，6连接到一楼电路图R328,C344上面的点。

dyh8283221

静态电流调节不连续这个问题我也遇到过，用日立原装的669就会从20ma直接跳到110ma，换用国产山寨669和正宗st 的bd139就是连续调整的，这个问题，我现在都没想通

刀锋8898

按说已经修过而且再坏一定要检查其他部分的问题，未必一定是功放板自身的问题。能否上电路图一看。

smg001

刚挑开光耦连接的电阻R26，相当与去掉了光耦调整，但很遗憾啊，调到1.4MV后还是突变到140MV.说明不是光耦部分的问题。

smg001

smg001 发表于 2015-3-2 13:19
光耦输出5，6连接到一楼电路图R328,C344上面的点。

用QQ截图后上，不能太大了，太大了超尺寸。

smg001

dyh8283221 发表于 2015-3-2 13:29
静态电流调节不连续这个问题我也遇到过，用日立原装的669就会从20ma直接跳到110ma，换用国产山寨669和正宗s ...

这是个问题啊，怎么才能想通呢？

泽洋

学习中。。。

mxwmke1

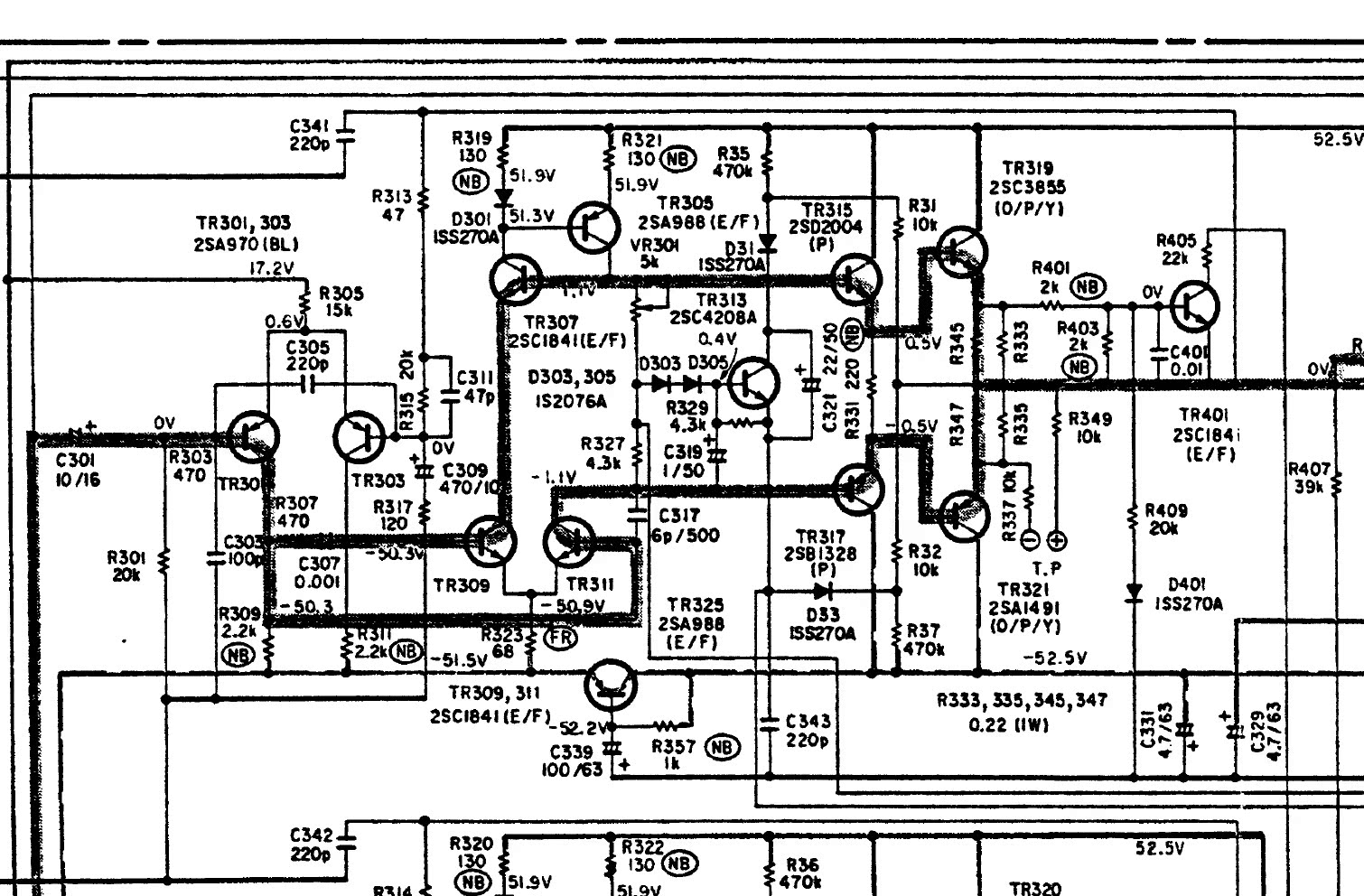

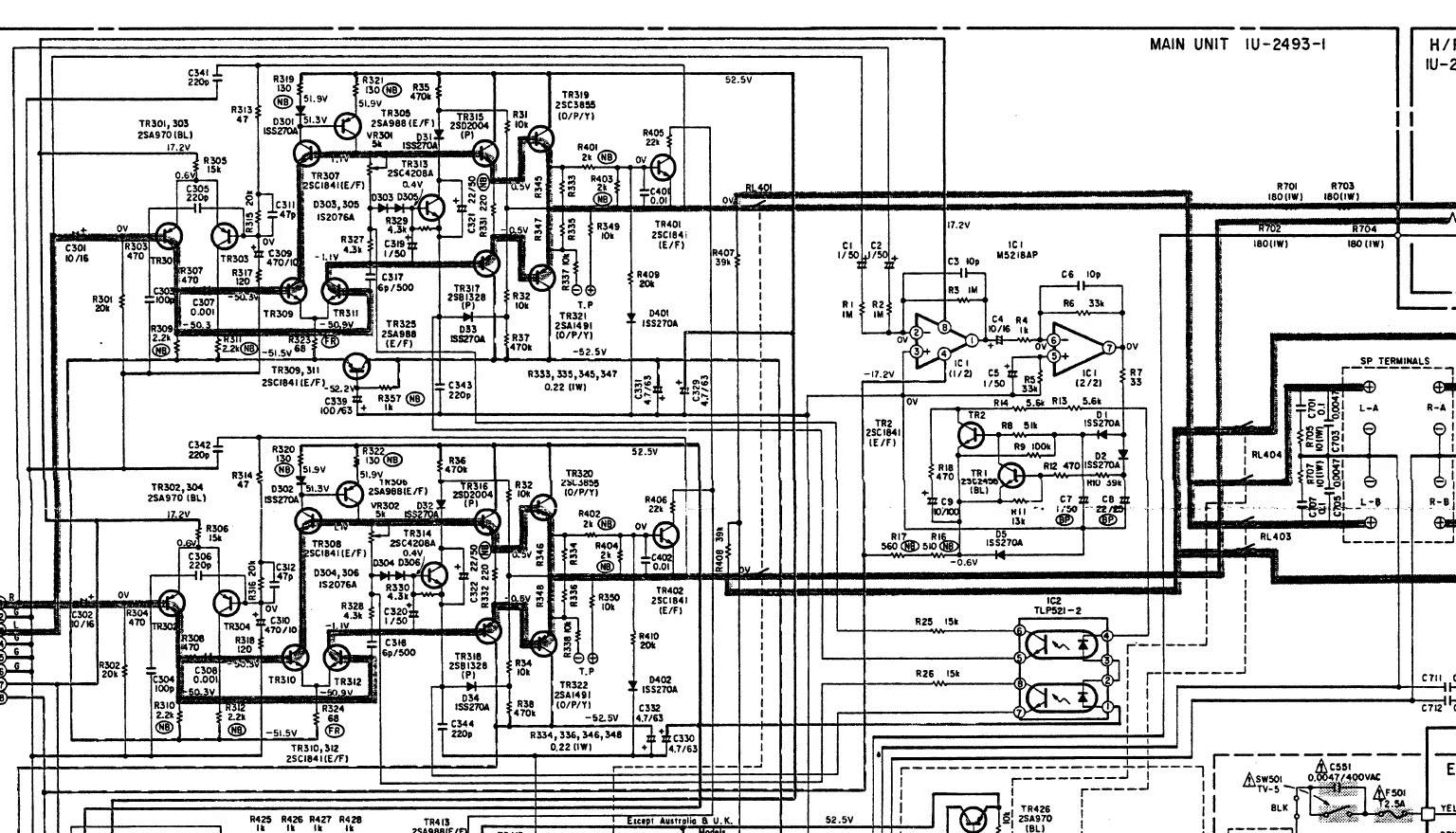

点击查看大图

colour

把正常声道温补管装到故障声道再调整看情况有没有好转
有好转或正常说明温补管问题
无好转也应该着重检查温补管周边2支二极管【可考虑用板子上面其他不重要部位同样二极管替换】

从故障现象分析问题应该在温补线路 电流失控有可能系温补三极管截止所致  温补三极管导通角大小取决于基极电压和管子放大倍数

smg001

谢谢版主帮着把图上全。

suweidong100

断开两个功放管的集电极测试，这样就不怕烧管了，一遍调节一遍仔细测量，也许能发现点什么

柳上飞

天龙的这系列很容易出现此类毛病，当时没时间弄就坼了，楼主慢慢查，我也想知道

smg001

反过来掉过去就那几只管子了，阻容没问题就换管子呗，不是自激就是工作点不稳定。明天慢慢的弄。天龙的板子非常差，再换几回恐怕要飞多条线了。

smg001

有病乱投医啊，呵呵。刚更换了TR306,TR308. 故障依然。然后在C318处的电容6P的地方并联了个7P的电容。开机电流可以调到3.8MV才发生跳变，而且电流也不那么凶猛了，而是从60MV往上增长，看来有希望了，呵呵。继续增大这个电容会发生什么呢？

WALL-E

一个PCB电路一定要查清楚，不要有暗断处（或焊点接触不良），二大管先不接，反馈点取自驱动级，再慢慢一级一级查，这很好解决的！

mxwmke1

估计此故障在上一手已存在。
依我所见，应检查焊点可靠性,铜箔是否断裂，范围扩大到整个故障声道(功放部分)。可调电阻用同参数且确定可靠的果断更换，对照图纸各点上标注的电压值，检查各点电压差异，以便分析。可参考正常声道加以比较。可暂时拆除大管以免造成大管再次损坏，再次确认新代换管子的管脚定义及代换参数是否合适，以防装错。通过上述步骤应不难找到故障原因。不建议通过改变阻容参数来求"工作正常"的妥协方法。己见而已，仅供参考。有误请斧正。

smg001

版主说的极是，按正规应该按版主说的去做。但我手里的元件就这些，不可能再为这个功放去购买精密配对的配件了。

刀锋8898

仔细检查一下电子滤波部分看。
