首先祝各位老师,同学,各位斑竹圣诞快乐!
实验TM-90单端胆机(参赛)
在一次购买器件时,无意中发现一只硕大的电子管TM-90, 拿来一看,白瓷底板上6个粗大的引脚支撑着两组灯丝和镀金栅极,飞碟一般的管帽悬吊着内外双层阳极,内部结构很富有建筑感和工业美感;外表丰腴圆润,饱满敦实。于是就产生了实验TM-90单端胆机的想法。
查看TM-90脉冲调制管参数如下:
灯丝电压:25V
灯丝电流:6.5~7.8A
阳极电压33KV
阳极脉冲电流:40A
第一栅电压-600V
第二栅电压1.75KV
屏耗:140W
一.实验篇
TM-90属于脉冲调制管,手册上的参数除了屏耗140W和灯丝电压25V以外,基本都是脉冲应用参数。没法拿来应用。只得自己实验。
因为阳极电压的高低取决于阳极和阴极的距离,而阳极电流的大小取决于阳极面积的大小和材料。参照FU5、FU33、FU80等大功率调制管的结构参数,初步分析如果阳极电压取1400V,则阳极电流Ia=140W/1400V=0.1A=100mA,初步参数确定后开始着手准备实验。
借了一头805的电牛,次级6.3V4A两组,6.3V3A 一组,10V4A 一组,740V0.15A一组,140V0.1A 一组。基本满足实验条件:高压采用740V经整流滤波后1000多伏,灯丝电压采用两组6.3V和一组10V串联;2*6.3+10=22.6V,固定偏压采用140V绕组。输出牛有一对3.5K:0,4,8Ohm的60W单端牛。

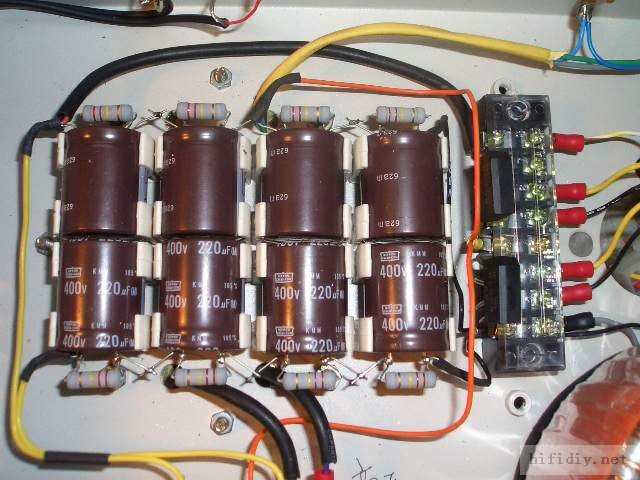

万事具备,拆下书桌搁板,装上TM-90管座,固定电源牛和输出牛,装上滤波电容和简易焊接支架。开始搭棚实验。实验目的:确定阳压,阳流,第一、第二栅压范围,确定输出功率和输出牛参数;听听声音如何。
焊接很顺利也很快,先是点亮灯丝,再就是测量阳极高压电路1030V,第二栅高压从阳极高压电路处串联一个20K10W电阻取,大概在650V左右。切记负栅压还没接上时,不可接通阳极高压和第二栅高压上,因为负栅压还没接上,通电后TM-90会变成一个大的整流管,很容易损坏管子。
固定偏压做好后,将电位器调到最大负电压端,测量大概在-160V,接入管座,然后再接入阳极和第二栅高压,在阴极中串接一个10欧姆电阻,用于测量阳流。最后在输出端接一个8欧姆30W假负载。
做通电前的最后一次检查,确认无误,插上TM-90后通电,在管子还未预热前依次测量阳极高压和第二栅高压,并同时测量栅压和阳流。一切均正常,慢慢转动电位器并观察阳流,阳流开始增加,并随着栅压的变化而变化,在阳流截止时栅压大概在110V。
直流通路做好之后,再做交流通路,实验电路采用6C5P单三级管一级共阴放大,6C5P输入级做好后,通过示波器观察信号摆幅及波形,无异常后接入TM-90,开始试验,观察波形,测试数据。第一天的实验结果非常不理想,无论如何调整阳流、栅偏压和第二栅压,测量了多组数据,输出功率都是很小,只有几瓦。无奈上网发帖求助,烧友给出了很多好的建议,但输出功率还是很小。
次日秋高气爽,晴空万里,调整心情,理顺思路,从头开始,逐级检查,原因找到了,是我将阴极电阻上的电压读错了。误将10 mA当成100mA,电流小了10倍,输出功率当然上不去了。重新实验,测量数据,新的结果出来了,以下是最好的一组实验数据:
Va=1015V;;Vg2=658V ;输出牛3.5K:8
——————————————————————————————
Ia(mA) Vg1(V) Vg2(V) Vout~ Voutmax(V)
60 –46 466V 3~10.4
80 -39.3 4.9~12.8
100 -35.3 407V 8~14.2
120 -30 9.4~16
130 -29 364V 12~16.6
140 -28 356V 12~17.0
150 -25 13~17.9
最后将阳流调到Ia=140mA ,Vg2=350V ,Vg=-28V,接入音箱,开始试听,初听TM-90很是兴奋,典型的发射管的声音,分辨率很高,高音很有特点,纤细润滑,人声甜美。
标准接法实验完毕后,又进行了三极管试验,先是第二栅和阳极并联,阳流很大,输出很小,动态范围极窄;分析原因,第二栅和阳极并联,相当于第二栅电压提高,电子在第二栅电压的加速下快速奔向阳极,因为第二栅距离阴极很近,此时第二栅对阴极电子的控制作用大于第一栅极,故动态范围变小。
第二次是将两个栅极并联同做栅极,结果是无阳流。依据现象分析:两个栅极并联同做栅极,由于阳压低,阳极吸引力太小,加上两个栅极负栅压的排斥作用,所以无阳流,估计按右特性来对待才行。
TM-90属脉冲调制管,由于做为冲调调制管的前提是快速关断,仔细观察两个栅极离阴极很近,栅极对阳极的控制非常灵敏,应该说是一触及发,另外第二栅对阳极的影响是非常大,第二栅电压越低,输出的动态范围越大,输出功率也大,第二栅电压越高,输出的动态范围越小,输出功率越小(只有几W),更象是个开关管。试验第二栅电压从980V到220V,观察波形可以看出动态范围在逐渐变大。第二栅电压到268V,对着示波器调整信号到上下不消波时,阳流118mA,栅压18.8V,10欧假负载上交流电压18.4V,输出功率约34W。但接上音箱试听,声音明显变差,分析原因是Vg2太低电子射流速度太慢所致。这是我第一次发现“波形很好,声音很差”现象。
TM-83和TM-90同属脉冲调制管,在实验完TM-90后又实验了TM-83,由于实验过程中一只TM-83损坏,只做了些简单测试就停止了,实验不充分,数据不完整,就不再公布数据了,以免误导广大烧友。 |
-
TM-90管脚图
-

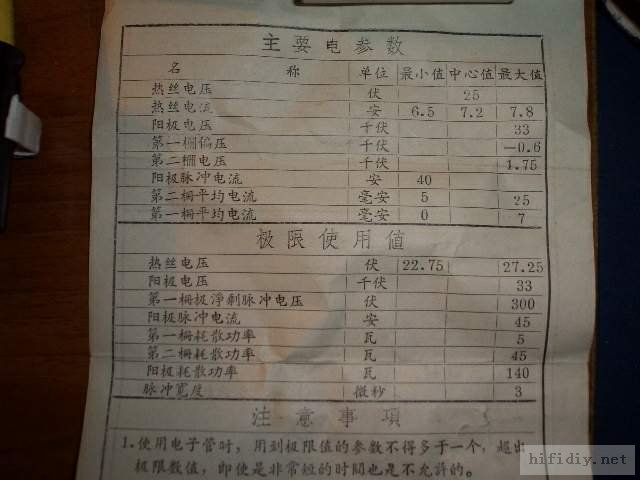

主要参数
-
TM-90
-
第一次点亮灯丝
-
-
-
实验台全貌
