HIFI自由行———我制作的2/6声道“变形金刚”小甲（原创，参赛）

wugangwh

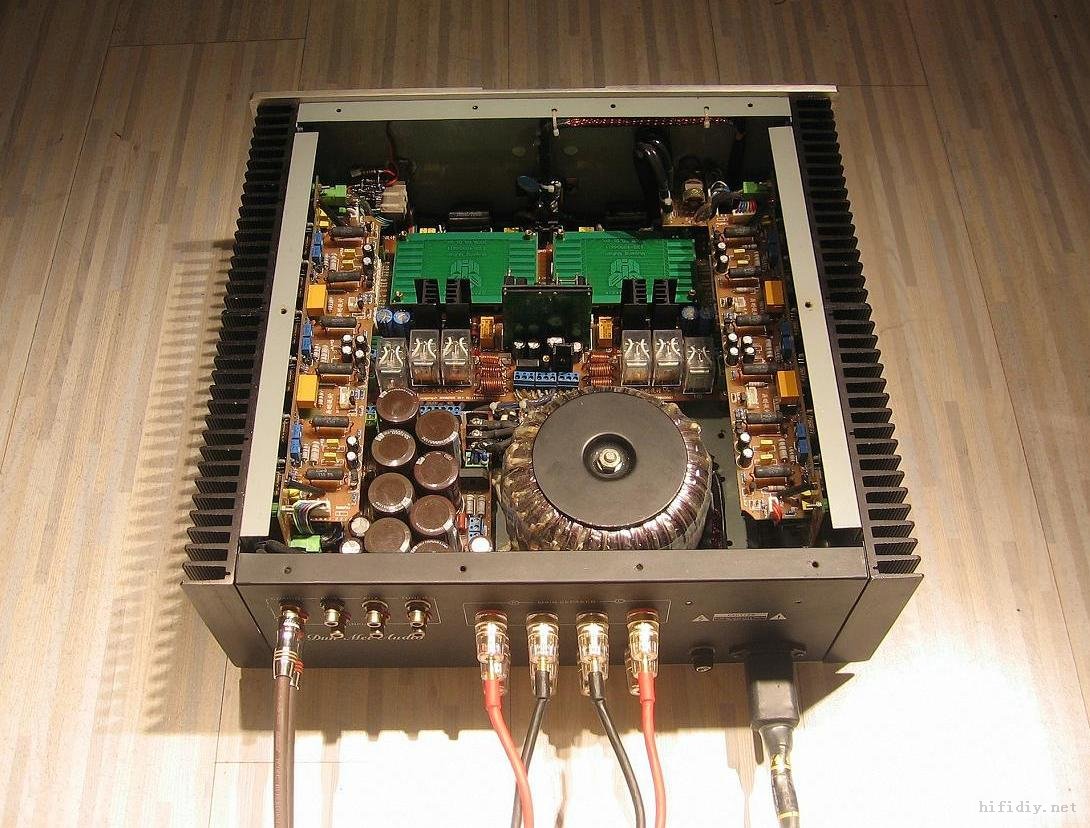

序

       甲类功放与CD机是最常用HIFI搭配，音质不错。SACD我也很喜欢听，DSD技术高超的音质表现和多声道音乐身临其境的现场感与CD大不一样。听SACD对功放要求很高，要动用 3台优质HIFI功放才能得到好效果，代价高昂，平时听CD只用得上一台功放，其余的都闲着，毫无性价比可言，有没有更好的办法呢？
       沉思良久，心生一计，做个能“变形”的功放不就两全其美了：将3台高级HIFI功放的元件集中起来做成1台重量级甲类功放，听音乐绝对是烧味十足；听SACD时，再将甲类功放分解成3台高性能的HIFI功放，让多声道音乐完美表现。这样的功放没有先例可参，咱就“摸着石头过河”DIY吧，先从小功率的机器做起，循序渐进由简入繁，于是我的“变形金刚”小甲就这样诞生了。


设计思想:

      这次制作主要在于创新设计，试制声音优美性能全面的新式HIFI功放，要求做到高超分析力，强劲的驱动力，声音优美动听，音场深邃精准；同时集多种HIFI音乐风格于一体，具备甲类、甲乙类音色，可换放大模块，玩双功放分音（BI-AMP）、外接电子分频等多种HIFI玩法，可自由自在的聆听CD、SACD的HIFI立体声音乐及6声道音乐，达到很高的性价比。

wugangwh

电路设计：

    现有功放的声道数都是“固定”的，如Hi-Fi功放是2声道，SACD、DVD-Audio需要6声道Hi-Fi功放，家庭影院功放是5.1或7.1声道，由于结构和成本的限制，现有功放把某项性能发挥到极致，不可避免的放弃了其他性能，顾此失彼的弱点很难克服。


    我设计的是“可变声道”的高保真功放，是一种音质优美的高电流Hi-Fi功放，可工作在甲类状态，并具有“变形”功能，可按需要转变成线路完全相同的6声道Hi-Fi功放，基本原理如图所示：

    新型高保真功放整机原理框图：（上图）
           该图所示为2/6声道纯后级功放（不含前置放大），由6个相同的电压放大部分和6个高精度电流放大器组成。

    整机原理框图中的电压放大部分电路图之一：（中图）
           该功放的电压放大部分已设计成可拆卸的PCB模块板，可换装各种不同的HIFI放大线路。

    整机原理框图中的高精度电流放大器电路图：（下图）
           功放的高精度电流放大器输出级，是一种新式0DB功放电路。



    该DIY功放的全部电路、PCB板和控制程序都是自己研究设计的，特别是新式的0DB放大电路，稳定性好，频带宽，精确度高，可大幅度削减误差，音质提升明显，是该机的核心电路。DIY功放中电压放大电路与现有HIFI功放相同，可使用现有的各种类型的放大电路。DIY功放中的电压放大部分已设计成可拆卸模块结构，模块电路设计了好几种，分为1、2、3号模块，想听哪种线路就换上哪个模块，味道丰富哦。 目前安装的是3号模块是由经典的OCL电路改进而来，采用2级差分+恒流源负载电路，目的是想了解在简洁的OCL电路推动下新型0DB功放所能达到的音质水平，验证不同校声手段的音效，为今后制作豪华大甲打基础。
    功放的输出功率：60W×2（15W内为甲类）或60W×6。

2sc3223

要脱，脱了才好看

he121

围观,学习!!!

xyz819

好机啊，看了都爽。

liulwn

有没线路图呀？

hwd6906

2个字----------PL

面板好眼熟啊

mygod2008

高人啊!

wugangwh

元件用料：

    这台“变形金刚”功率不大(60W×2或60W×6)，以研究体验新线路及其校声手段为主，未刻意追求豪华重料和高级电路。

    机箱是以前在原音电子邮购的PRA-800合并式机箱。
    http://www.yuanyin.com.cn/xxproinfo.asp?id=1191
    http://auction1.taobao.com/aucti ... 71c4b8fb8c5dc.jhtml

    整机电阻大部分选用1/4W金膜五环电阻，关键部位使用0.1%高精度电阻，并采用少量AB碳质电阻校声，大功率射极电阻用的DALE 6.5W电阻。音频相关电解电容主要用的日本化工音频专用电解，退耦电容采用PHLIPS和化工电解，其他采用红宝石或其他品牌电容。小容量电容主要有BENNIC，WIMA，THOMSON。（图） 小管用2240/970低噪音管，电压级的1145/2705，偏置管和恒流管用的B649、D669，推动级1930、5171，电流30MA左右，大管1943、5200，. 电流360MA左右，每个声道都配对使用。大部分零件是在网上邮购，其余在武汉本地购买。（图）

    主通道输出继电器采取双触点并联，提高传输电流，降低电阻。（图）

    保护电路用专用芯片和软件构成，功能齐全，线路简洁可靠。

    电源采用环型变压器600VA  28V×2 ，33V×2，整流桥50A，水塘用8个10000UF/50V。

qqwqqqq

好DD

tyf3792

整个是在焊钱啊

LKPN

来好好学习下

生鱼片7219

好靓的机器....................

zhx140

好家伙！够牛！
说说听感

输入电龙

多声道还是分体吧

sdpsc

楼主能上个0DB后级的详细电路吗？

tc-cs

很漂亮!

wugangwh

安装调试：

       玩DIY既要体验制作中的乐趣，也要享受自己创造的成果，把DIY作品做得既漂亮又动听，安装调试环节很关键。

一、安装过程：

      第一步：仿真线路、优化参数，设计PCB板

      首先总结过去的制作经验和上一台DIY机中的不足，修改了线路和布局方案，然后再用Multisim 10仿真优化原理图和元件参数。

      经过反复斟酌确认了线路和参数后，2008年5月1日开始绘制PCB图（黄金周时间宝贵啊），花了一个多月的时间才基本完成。

      相当于3台HIFI功放的用料安装在PRA-800合并式机箱中很挤了，元件数量多，安装密度高，对PCB孔位精度要求高，不可能手工制做PCB了。
