HIFI自由行———我制作的2/6声道“变形金刚”小甲（原创，参赛）

Lei88

工程浩大。方方面面，不服都不行！

老牛288043

没什么说的，顶湖北的朋友。

wugangwh

安装调试：

    8月初，功放已经安装完毕，但这并不是大功告成了，而是整个DIY过程中的一小步，做出了一台“毛坯”机，性能和声音还行，要成为靓声的好功放，调校它所花费的时间远比设计制作过程多！

二、调试过程：

    第一步，通电测试。

    刚开始就通全电压肯定是不行的，很多DIY烧友的大功率管就在成功前的一瞬间化为了青烟，非常痛苦。

    既然全电压不行，咱们就用50%或40%电压，低电压下检查电路装配无误，再将电压增加到70%、90%，直到完全没问题了，再直接接到220V电源上。

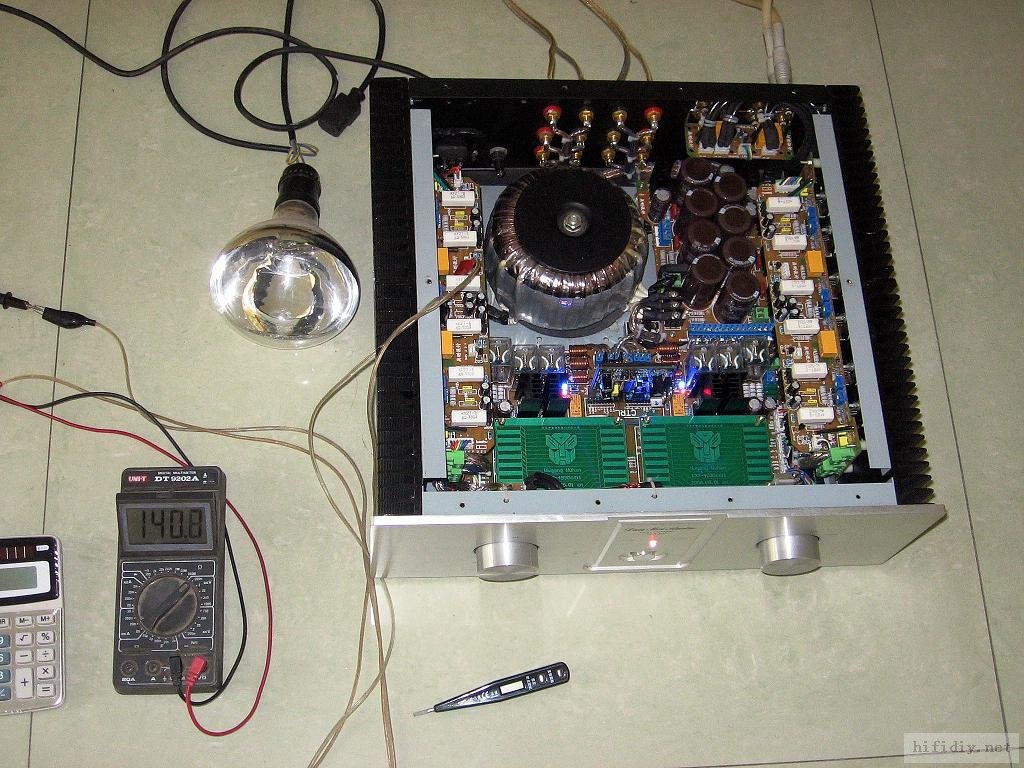

    我准备了一堆灯泡，从40W、60W、100W到150W的，最后再派上275W浴霸泡。将这些灯泡串联在电源变压器的220V初级那一端，最先串联瓦数最小的灯泡，然后检测各个电路部分的电压电流参数是否符合计算值，如果正常就可以换下一个大瓦数的灯泡了；如果不正常就没什么可说的，就赶紧修呗

    看看下面这个简单的小玩意，不足10元钱，就是它保护了我众多“昂贵”的大功率管免遭牺牲。 （上图）

    没看清楚接法吗？再来一张！再放大点，注意红色的火线上灯座的接法。



newayjia

阵容强大啊

lzlhs

功底深厚！漂亮之极！

lmooml

我作为专业潜水员，都不得不登陆来赞一下楼主，佩服之至！！

wugangwh

.

      我当初只是很好奇， 有这个想法，现在把它给做出来了，很多特性还在观察中。


      后级并联确有难度，特别是分立元件的后级，需要解决相当多的问题，才能安全持久地并联，并达到设计目标。

wugangwh

      这台机器比较复杂，元件多、电源组多，即使是自己设计自己焊接也免不了装错元件。因此在220V初级上串灯泡，再检查所有次级回路和放大电路的电压是否符合计算值，刚装好的新机器通电检查时，一般都会查出大大小小的安装错误10余处，有时PCB还发现小BUG。如果直接通全电压，想起来都觉得很可怕，  肯定会青烟四起啊。

      这也是目前不好出套件的原因之一，现在这台比我去年DIY的简化了不少，今后力争设计得更简便易装。

wugangwh

    同意！

    我是HIFI DIY爱好者，没法为一台DIY机订排线，机箱也是邮购的，只好修改自己的PCB去适应他们。 能做成整版是最好了，但多声道HIFI功放的元件体积大数量多，设计成整板好难啊。

民主

机器+设计看起来像是专业水平 啊  佩服



提醒一下呵呵滤波电容太差了

wugangwh

     谢谢！滤波电容档次是低了点，我都不好意思提了。 主要是在武汉买不到很好的电容，以前已按这种电容的尺寸设计了电源板，来不及大改了。经过反复调校后，依然取得了优美的音质，没造成不良影响。

    好羡慕广州深圳的发烧友，简直是生活在HIFI世界的天堂里，各种靓料、补品，应有尽有。



scooby

晃眼一看还以为是长机呢.做的很不错,到时候投票我一定给你一票........

slzuozn

太厉害了，不知道怎么说。
我目前菜到只能搞定5只脚的功放IC，脚多点就搞不定了....
也许今生也无法达到楼主的10分之1的功力了。

wugangwh

安装调试：

二、调试过程：

     第二步，性能调试。

     通电测试后修正少量的安装错误，功放基本正常，调整一下静态电流开始测量波形。(我的测试设备很普通，见笑了)
     先测试功放6声道独立状态，在输出端接上8欧/100W的负载电阻，正弦波波形正常，无寄生振荡和失真，OK了。

     连续通电4小时后，用红外测温仪量量温度，管温正常（图）；然后小幅调节偏置电阻，将6个声道的每对输出管静态电流调成完全一样。

     再观察1个小时，每对输出管静态电流还是一样的，可以并联了！


wugangwh

     将功放转换成并联输出，在输出端接上8欧/100W的负载电阻，将音量加大到接近满功率时看波形。图片太多了，只好抽取几种主要波形每样发3张：

          正弦波波形（上面3张图），没有波形失真；测正弦波时音量没动过，可以看到75K时波幅与6K时基本相同，可见这个简单的OCL放大模块频率响应还行。
          继续加大音量，测量超过额定功率时的削波波形（中间3张图），削波时没有振铃。
          方波波形（下面3张图），方波响应无过冲和振铃。
