    内容较长，有些关心后级并联的同学没有找到位置，提示一下:

     http://bbs.hifidiy.net/viewthrea ... page%3D5&page=5 中，在#82楼谈0DB电路信号流程短和稳定性好的特点。
     http://bbs.hifidiy.net/viewthrea ... page%3D5&page=6 中，在最下面的#119楼谈新式0DB电路消除电流误差的原理。

    欢迎探讨。

一苇渡江

"校声不只是换换补品，校声的作用相当大，电路不做大改动时也能在很大范围内改变声音。"
     这句话我在另一位大师那也得到了侧面证实，意思一样。
     真正经验丰富的师傅不会一棍打死“换根线材音质上N个等级”这种说法，也不会草率认同“某某电路一定会出某某声音”的说法。反倒是认同医生开药方的做法——治感冒就要某某药配某某药，治外伤就得某某药配某某药。

wugangwh

我的DIY新思路，欢迎各种看法。


















IC并联功放，做个记号：
http://www.shine7.com/audio/jeff.htm

WQM100

才来看到，LZ强大，佩服

akai

顶您一下,投您一票!祝您拿第一!

anmon

搂主的电路稍修改一下就是比较传统的电路，不知搂主有否分析试验过两种方式的优缺点？

samuel

楼主牛！60W还算小甲？

简直不能相信这是个人DIY作品，比小日的厂机好出一百倍不止，甚至达到欧美精品厂机的水准！

wugangwh

原帖由 samuel 于 2009-1-4 15:04 发表
楼主牛！60W还算小甲？

简直不能相信…… ！

      60W是甲乙类的，纯甲类的输出功率有15W多，所以叫小甲。我比较注重功放的声音、稳定性和可靠性，元件的安全余量留得较多，静态电流没有调太大，长时间工作时推动管和输出管温度也不会太高。



      对音响长期的爱好，喜欢追求完美，读书时也爱仿制名机线路，以后形成了自己的思路，尝试多次后才做得漂亮点，安装调试方面仍嫌复杂，需继续改进。




                                                                                                                     .

wugangwh

原帖由 anmon 于 2009-1-4 14:47 发表
搂主的电路稍修改一下就是比较传统的电路，不知搂主有否分析试验过两种方式的优缺点？

两种方式的电压放大部分相同，优缺点是相对而言，简单谈谈两种方式的差异。

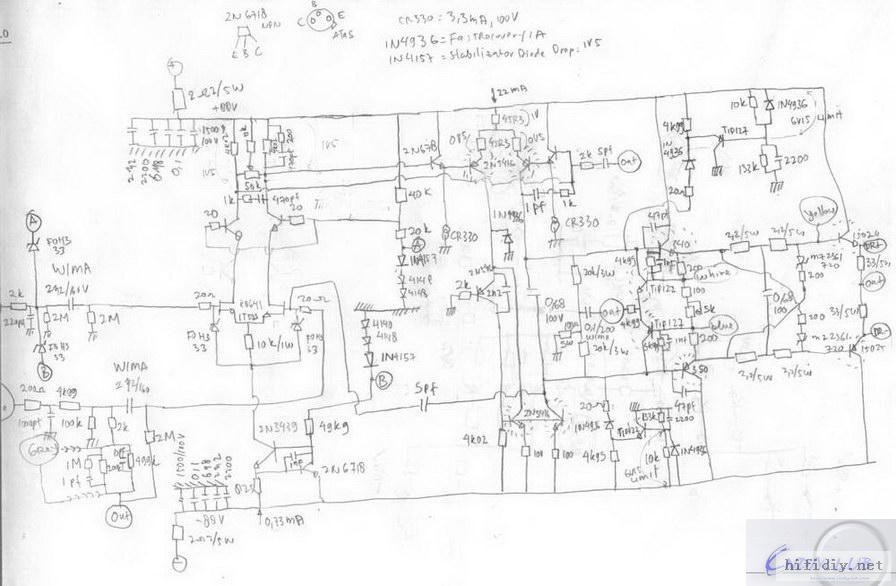

       你修改后的电路是比较传统的电路格式，电压放大级很常见，而小改后的偏置电路与美国Cello encore 功放的很相似（下图中推动管附近），由于电阻R4、R5的反馈作用（#130楼中的图），这种偏置电路的输出管静态电流稳定性很好。

       类似的偏置电路有人试验过：
             http://bbs.hifidiy.net/viewthread.php?tid=180138&page=1#
       美国Cello encore 功放图片和电路pdf文件下载地址：
             http://www.cndiyclub.com/bbs/read.php?tid=15570
             http://bbs.hifidiy.net/viewthrea ... p;extra=&page=1


       在电压放大级+0DB功放组成的新电路中（#119楼的图），0DB电路中偏置管VT1、VT2的工作电流由恒流源提供，电流很稳定且不受前面的电压放大级工作电流的影响，电阻R4、R5也起反馈作用，偏置管VT1、VT2分别与输出管VT5、VT6贴装在一起，输出管静态电流更稳定。这种0DB电路很简洁，能与运放、胆管、厚膜IC、分立元件等电压放大级搭配；0DB电路可并联使用，每只输出管可单独补偿温度，可单独调节静态电流，并不惧怕小范围内的配对误差，与传统电路相比优点明显。

       0DB电路中反馈电阻R4、R5对提高输出管静态电流稳定性起了关键的作用，线路却很简洁，而有些传统功放中甚至采光耦合来稳定偏流，线路复杂多了。这种新发明的0DB电路我也试验了很多次:
             http://bbs.hifidiy.net/viewthrea ... p;extra=&page=2
             http://bbs.hifidiy.net/viewthrea ... p;extra=&page=1

       线路和用料只算小改，最大的变化是功放的结构。

       实际制作的功放实现了设计目标，声音优美，现在每天听听音乐、看看高清，快乐的享受自己的DIY成果，未发现缺陷。

wugangwh

日本金嗓子功放的输入级也有类似结构：




　　日本金嗓子著名的MCS电路(Multiple Circuit Summing- up，复合电路叠加)和改良的MCS+电路，是几组小信号输入放大器以并联平衡方式工作，能够改进输入级的信噪比和提高保真度，改善整机的放音音质。

　　　http://accuphase.com/mcs.html　
         http://accuphase.com/model/a-60.html
         http://accuphase.com/model/p-4100.html
         http://accuphase.com/model/cx-260.html


      DIYER一般喜欢仿制金嗓子E305等经典简洁的电路， A60等旗舰机型采用的MCS电路十分精密复杂，性能很好，但仿制难度较大。

      新式0DB电路是用于后级并联的电路，对提高保真度、输出电流、阻尼系数和甲类输出功率有显著作用，电路较简洁。

      我这里的测试手段很有限，有兴趣的也可以搭一个试试。






　
                                                                                                                                                          .

FRNDUHONG

又看了一遍，LZ有想法，支持原创。

孤心冰封

非常养眼，投你一票。

wugangwh

谢谢支持。



     继续探索，争取以后做得更完善。

hxx886

太,,太强了

wugangwh

原帖由 Chinewen 于 2008-12-21 19:44 发表
口水楼主的设备

  家里的设备很普通。

anmon

0dB后级的输入阻抗多大？
原来是用一对推动管推多对功率管，现在是用一个电压放大模块推多个0dB后级，会不会推力不够？

wugangwh

原帖由 anmon 于 2009-1-19 15:49 发表
0dB后级的输入阻抗多大？
原来是用一对推动管推多对功率管，现在是用一个电压放大模块推多个0dB后级，会不会推力不够？


      0dB后级的输入阻抗通常约10千欧左右。切换成2声道时，电压放大模块后有一级跟随器电路（下图中黄颜色的圈内），可轻松推动多个0dB后级；而跟随器所选的工作电流、晶体管型号、AB碳质电阻等，也是很好校声手段。


      前面用简要的参考图描述基本原理，易于理解，实际使用的线路比较复杂。
