这个东东出来的比较晚了,架构和设计原理酝酿了好久,最近终于将它变成了实物.
所谓分时间并联就是几个DAC并联的时候,DAC输出的模拟信号不是同时出现在后级的LPF(或者IV)电路上,8个DAC输出的模拟信号是分8个不同的时间,顺序叠加上去的.简单的讲,如果直接并联,从一个电压到下一个电压,并联得到的是一下子变大8倍的一个模拟量,分时并联是则是分八个阶梯累加上去的(当然中间过程时间非常短);这样做的好处可以使得模拟输出的曲线变得更光滑,听觉上密度感会更强.
上个裸照先: A.jpg

这个是数字接受,采用Dir9001

这个数据处理模块,分时并联输出的时序全靠它来实现了

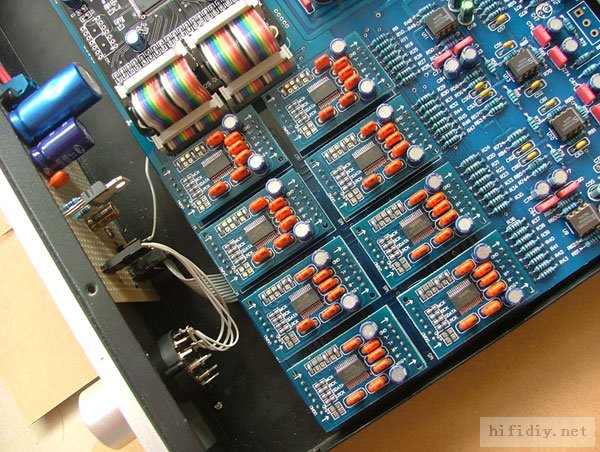

重点单位,8片WM8740 DAC并联,为了方便测试和安装,用了模块化的办法,每个WM8740基本电路做成了独立的模块

这是模拟信号叠加电路,LPF电路 ,用了4颗陶封的SE5532,输出缓冲用AD797,在朋友家里试听,发现更换AD797对输出音色影响比较大,呵呵

机箱是采用论坛感冒友的DAC-100的机箱,信号输入电路,和前面板指示电路就自己用洞洞板搭了一个,有点影响整体美观,呵呵
这个是信号输入电路,支持同轴,光纤,USB输入,USB模块用PCM2902

这个是前面板指示电路

前面板
后面,支持标准RCA输出,平衡输出.


这个电路在多位朋友家试听过,效果基本达到设计时候的设想效果,对音源的细节,音场都有比较明显的提升(和单片DAC对比).各位听过的朋友可以来点评点评,呵呵

4

主题

0

好友

374

积分

业余侠客 当前离线

Rank: 4

UID
6021
帖子
236
精华
0
经验
374 点
金钱
165 ¥
注册时间
2005-10-23
发表于 2008-9-20 10:07 | 显示全部楼层
I2S走线貌似很长。。。

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 10:08 | 显示全部楼层
原帖由 HD600 于 2008-9-20 10:07 发表
I2S走线貌似很长。。。

I2S走线从9001输出后,经过了CPLD模块已经缓冲过,CPLD模块到DAC芯片距离不长,最多15cm左右

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 10:10 | 显示全部楼层
这个是PCB上的记号,臭美留言一下,呵呵

4

主题

0

好友

374

积分

业余侠客 当前离线

Rank: 4

UID
6021
帖子
236
精华
0
经验
374 点
金钱
165 ¥
注册时间
2005-10-23
发表于 2008-9-20 10:13 | 显示全部楼层
原帖由 cdream 于 2008-9-20 10:08 发表

I2S走线从9001输出后,经过了CPLD模块已经缓冲过,CPLD模块到DAC芯片距离不长,最多15cm左右

把USB那里看成DIR了

75

主题

3

好友

7300

积分


青铜剑侠 当前离线

实习生

Rank: 8Rank: 8

UID
22125
帖子
12124
精华
1
经验
7300 点
金钱
7049 ¥
注册时间
2007-4-29

DIY大赛冠军

发表于 2008-9-20 10:54 | 显示全部楼层
不错色设计思路,很好,支持,预投一票,,问下,开板子那些小板子怎么不拼一起,用OO板,有点遗憾,总的造价多少,可有多的PCB
头像被屏蔽

31

主题

0

好友

292

积分

禁止发言 当前离线

UID
1099
帖子
316
精华
0
经验
292 点
金钱
209 ¥
注册时间
2004-7-26
发表于 2008-9-20 11:02 | 显示全部楼层
大制作啊

128

主题

4

好友

5470

积分

贵宾 当前离线

农夫,山前有点田!

Rank: 3Rank: 3

UID
17787
帖子
6481
精华
4
经验
5470 点
金钱
3812 ¥
注册时间
2007-1-21

社区贡献 论坛贵宾

发表于 2008-9-20 11:03 | 显示全部楼层

好!

0

主题

0

好友

117

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
42425
帖子
184
精华
0
经验
117 点
金钱
117 ¥
注册时间
2008-5-6
发表于 2008-9-20 11:13 | 显示全部楼层
大制作!顶一下!

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 11:15 | 显示全部楼层
原帖由 HIFI1231 于 2008-9-20 10:54 发表
不错色设计思路,很好,支持,预投一票,,问下,开板子那些小板子怎么不拼一起,用OO板,有点遗憾,总的造价多少,可有多的PCB

因为画板子的时候,还没物色好机箱,PCB调试Pass后,才找到机箱,只好根据机箱来做其他小板子,小板子电路也不复杂,偷懒+心急就用洞板替代了.硬件费用估计大家也可以大致算出来,但辛苦就不是从表面上看出来了,呵呵

51

主题

0

好友

1332

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
7694
帖子
1249
精华
0
经验
1332 点
金钱
697 ¥
注册时间
2006-2-18
发表于 2008-9-20 11:15 | 显示全部楼层
大厂家有没用这种架构的?

224

主题

0

好友

5270

积分

罗宾汉 当前离线

在客观世界

Rank: 7Rank: 7Rank: 7

UID
3812
帖子
4930
精华
15
经验
5270 点
金钱
2189 ¥
注册时间
2005-4-6

社区贡献 新人进步

发表于 2008-9-20 11:19 | 显示全部楼层
大制作,漂亮 。ps怎么平衡输出没接

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 11:20 | 显示全部楼层
原帖由 yp100yp 于 2008-9-20 11:15 发表
大厂家有没用这种架构的?

有 金嗓子的DP-700,可惜它只支持DSD数据流的8分时并联,对PCM数据流的8分时并联没整合进去

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 11:21 | 显示全部楼层
原帖由 神使 于 2008-9-20 11:19 发表
大制作,漂亮 。ps怎么平衡输出没接

拍这个图的时候,一时没找到2芯屏蔽线,所以....

159

主题

3

好友

6250

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
154
帖子
6326
精华
9
经验
6250 点
金钱
2936 ¥
注册时间
2004-3-25

元老级 社区贡献 论坛版主 优秀版主

发表于 2008-9-20 11:24 | 显示全部楼层
DIY 的我看过用TD1543跟1541做过这样的DAC。不过因为分时并联,原理上相当与数字滤波器,8个DAC并联就是8倍FS 的滤波器了。但每个DAC芯片其实是工作在NOS方式,只是时序上变化了。不知道楼主有没有屏蔽DAC芯片内部的滤波器呢?

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 11:28 | 显示全部楼层
WM8740内部不带数字滤波,所以就没有用滤波器

14

主题

0

好友

832

积分


职业侠客 当前离线

Rank: 5Rank: 5

UID
4834
帖子
751
精华
0
经验
832 点
金钱
433 ¥
注册时间
2005-7-6
发表于 2008-9-20 12:26 | 显示全部楼层
恭喜老大出新作

9

主题

3

好友

380

积分

业余侠客 当前离线

花开花落

Rank: 4

UID
3291
帖子
447
精华
0
经验
380 点
金钱
208 ¥
注册时间
2005-3-7
发表于 2008-9-20 12:55 | 显示全部楼层
作为分时并联一般是提高DAC的Sampling,通过分时驱动获得较高的Sampling。
这不能简单的等同于一般的Digital Filter作的8xfs输出,因为你的DAC输出是并联的并不是分时输出(按照图片分析);当然可以通过修改Digital Filter的算法产生滑动输出,但带来的问题是各个DAC的输出叠加的问题,并联输出的加法器不能较好的保证良好的一致性,对精度带来很不利的影响(采用分时,还不如直接的并联)。

所以8片分时并联架构的DAC的实现比较困难的,CPLD代替DF产生8xFS输出数据,由于不是分时输出,DF只能输出变化量的增量输出来修改每一个DAC的值,但是DAC的加法叠加精度有限,个人觉得意义不大,大概这也是大部分厂家做并联或者差动不作分时的原因吧(现在DAC的Sampling可以达到192k没有必要作分时并联)。

49

主题

3

好友

1444

积分

贵宾 当前离线

Rank: 3Rank: 3

UID
2043
帖子
1242
精华
4
经验
1444 点
金钱
1150 ¥
注册时间
2004-11-5

论坛贵宾 DIY大赛获奖

 楼主| 发表于 2008-9-20 13:15 | 显示全部楼层
原帖由 huaming 于 2008-9-20 12:55 发表
作为分时并联一般是提高DAC的Sampling,通过分时驱动获得较高的Sampling。
这不能简单的等同于一般的Digital Filter作的8xfs输出,因为你的DAC输出是并联的并不是分时输出(按照图片分析);当然可以通过修改Dig ...

刚开始设计的时候,也对这种方法没信心,好在CPLD设计的时候,是有模式选择,可以直接输出直接并联的信号,这样可以很方便对比分时并联的效果,还有我这里的CPLD程序并没有提高FS,每个DAC接受的还是1FS的数据流.这个板子目前有两个副本,其中一个在南宁小明那边,南宁的朋友可以去试听,实际试听效果是提升很大,实践是检验理论的最佳方法.

0

主题

0

好友

247

积分

业余侠客 当前离线

Diy有理 HiFi无罪

Rank: 4

UID
53971
帖子
239
精华
0
经验
247 点
金钱
247 ¥
注册时间
2008-9-10
发表于 2008-9-20 13:34 | 显示全部楼层
学习了~!~!~!
