古董胆机鉴赏

HQ · 发表于 2014-5-14 02:40

Stern Radio Mullard 3-3 Main Amp後級和Control Unit前級是Stern Radio於1959年推出的Kit-Form前後級放大器組合。通常合併版本在市面上流通量較多，前後級放大器組合相對上是比較少見!



HQ · 发表于 2014-5-14 02:41

Fisher 50-R聲音清晰，音色真實自然! Fisher FM-90則較音色較有線條，聲音也較結實! 視乎你個人喜好和取向而定了。

Fisher MPX-100，MPX-200和MPX-300也是很好的MPX，不過價錢卻比較貴。其實Pilot也有MPX-100和MPX-200，音色柔潤，可是分隔度及不上Fisher那麼好。Scott 335也是很不錯的MPX，不過卻比較難買倒!



HQ · 发表于 2014-5-14 02:42

FIsher 70-RT收音機部份雖及不上Fisher 50-R自然流暢，但內置前級部份卻比Fisher 50-R更出色，雖不能與Fisher純前級如Fisher 50-C相比，但可以聽收音機又可以當前級用確實是相當抵玩!

$(KGrHqF,!rcFI3gQU J)BSOhrkz5gw~~60_3.jpg

$(KGrHqF,!rcFI3gQU J)BSOhrkz5gw~~60_3.jpg

HQ · 发表于 2014-5-14 02:44

Western Electric RA-1214是Westrex於1947年推出的Westrex M4A有聲電影錄音用Re-recording and Scoring console內置的前級放大器。



HQ · 发表于 2014-5-14 02:46

Heathkit WA-P2由於是使用Fisher 50-C近似線路，雖然音色與原裝正版Fisher 50-C相比依然有一段距離(自然度、音色鬆容度和泛音結構及不上原裝正版Fisher 50-C)，但以Fisher 50-C幾份之一的價錢可以有六七成效果也沒有可以投訴的地方了。

事實上擁有Fisher 50-C血脈的Heathkit WA-P2，高音和泛音表現不下於當年很多同期價位更高的前級放大器，唯一賣唔起價的原因是沒有Power supply加上部部機也手工不一...此機也有缺點，就是中音Body略為後傾和低音控制力也略有不及。RCA SP-20是當年一線後級放大器，中音溫暖肉地十足，音色豐滿，韻味也十足，要在雞蛋裏挑骨就是動態反應和高音細緻/透明感略有不足。但當Heathkit WA-P2配合RCA SP-20，兩部配搭起來感覺卻變得十分平衡，原因是兩套機大家正好互補不足，效果也自然出奇地好了!

RCA SP-20 a.jpg

HQ · 发表于 2014-5-14 02:47

Rogers Junior II 是Rogers於1954年推出的後級放大器，當年主要是替代第一代期級放大器Rogers Junior I。當年Rogers Junior I原先是以KT61推挽設計，到了第二代的Rogers Junior II 則改為EL84推挽設計。50年代中Rogers曾把Rogers Junior II 輸往北美洲，並稱之為Rogers Cambridge。雖然Rogers Junior II並沒有像Rogers Senior全用上Partridge變壓器，不過卻用上全Haddon製變壓器，而輸出變壓器更是C-Core設計，用料並沒有半點馬虎。



LRWMAX · 发表于 2014-5-19 20:00

留个脚印方面日伍欣尝名皿

飙哥哥 · 发表于 2014-5-20 14:19

长见识了。

caphone · 发表于 2014-6-6 01:15

受HQ 影响，今天搞了这个，可惜成色很差，还要800元没有蛋的，急急忙忙又买了5元一只的不知牌子12AX7，一共16只，插进去，竟然能响，这次又不用亏了~

不知换几只BG电容进去有没有效果》》。。。

caphone · 发表于 2014-6-6 01:19

可惜这个87还是没有HQ老大图片里面的漂亮啊~！！

HQ · 发表于 2014-6-6 01:48

发达欧发达啦呢晕。

又见空空大思路一艘

想学维修 · 发表于 2014-6-6 02:06

caphone 发表于 2014-6-6 01:15
受HQ 影响，今天搞了这个，可惜成色很差，还要800元没有蛋的，急急忙忙又买了5元一只的不知牌子12AX7，一共 ...

你自己吾系识美容既咩，省到巨蜡蜡靓～
乜只12AX7既蛋甘沟便啊…

HQ · 发表于 2014-7-30 21:17

本帖最后由 HQ 于 2014-7-30 21:18 编辑

caphone 发表于 2014-6-6 01:15
受HQ 影响，今天搞了这个，可惜成色很差，还要800元没有蛋的，急急忙忙又买了5元一只的不知牌子12AX7，一共 ...

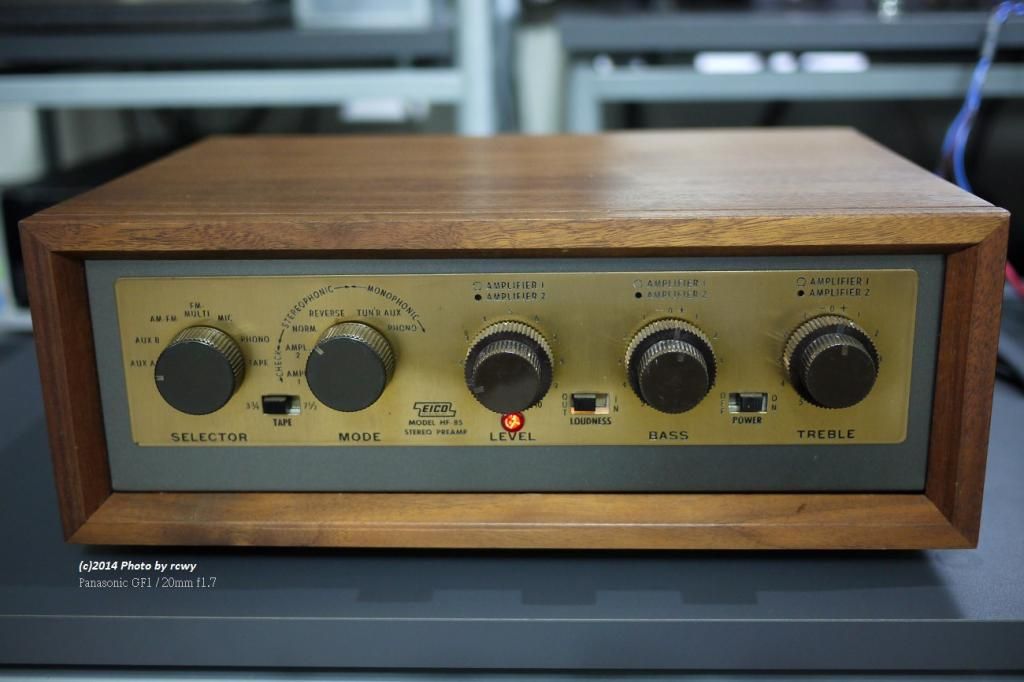

木壳装

jojo-pro · 发表于 2014-10-12 08:29

caphone 发表于 2014-6-6 01:15
受HQ 影响，今天搞了这个，可惜成色很差，还要800元没有蛋的，急急忙忙又买了5元一只的不知牌子12AX7，一共 ...

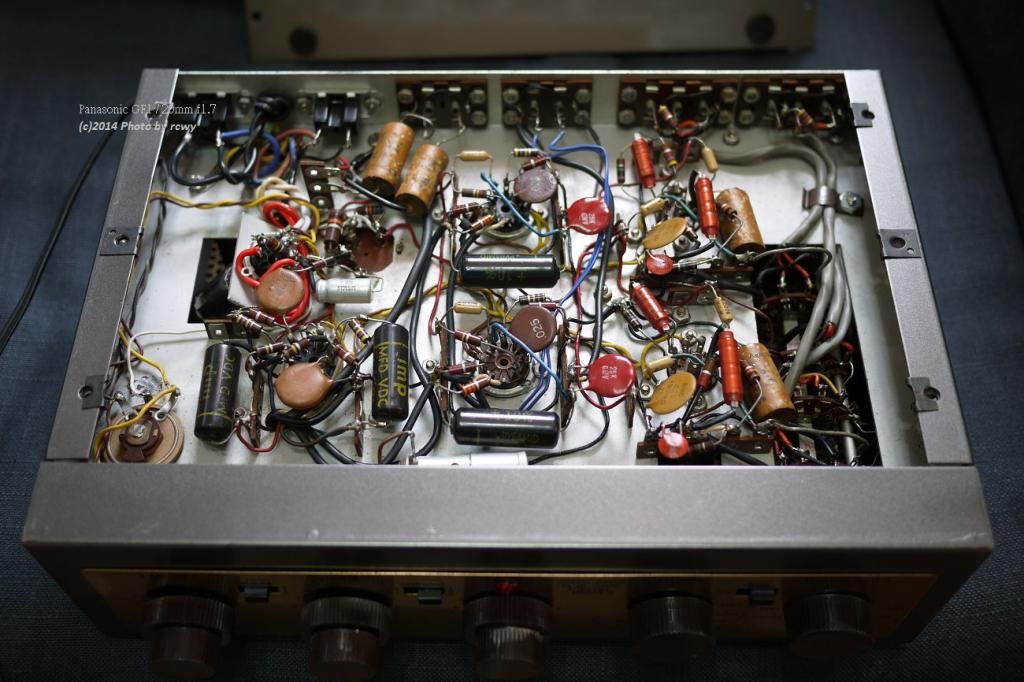

Eico HF-85,我在使用,只要有耐性细心打磨一下,效果还是不错,能缓解原机声慢和解析力弱问题,选胆非常重要,还有电容要更换一下,藕拿的电容,旧装goodall电容容易漏电,我是搭配2a3se使用,非常有音乐气氛,而且外观又古典耐看,你发出来的bg电容都是低压的,用不上前级上面,试试把x7换成吹喇叭,整流换成发老霉大盾,电容我是换了蓝ero藕合,把最末端0.25uf直接换成2.2uf,还可以把第1级放大电路单管改成左右声道分开,那才能打通化督2脉.

jojo-pro · 发表于 2014-10-12 08:31

HQ 发表于 2014-7-30 21:17
木壳装

HQ大,木框非常漂亮的,之前也打算搞一个,但怕散热不好,这前级最不好搞就是电牛,全部胆插上电牛发热大,我现在都无装唱放部分2支胆.

HQ · 发表于 2014-10-12 11:21

牛按美制60周设计的

电压基准 · 发表于 2018-1-4 18:50

new1510 发表于 2014-4-28 23:28
线路图
**** 本内容被作者隐藏 ****

漂亮

fywu0228 · 发表于 2018-1-5 13:17

都是好东西呀

电子爱好制作 · 发表于 2018-1-18 22:27

真是大开眼界.
