我是这样制作变压器的。

gytube · 发表于 2006-11-21 13:42

<div class="quote">以下是引用小健在2006-11-21 13:05:00的发言： 假如象楼主所说的用王字型骨架，那初级220的线圈如何绕？也分成110-0-110绕制？那初次级之间的屏蔽层如何处理？还有就是我对楼主的牛屏蔽罩很有兴趣，能单一购买吗？</div>初级110-0-110绕制就可以啊！屏蔽层一样做，一边做一层就可以了，这个算什么问题？[em06]

小健 · 发表于 2006-11-21 13:05

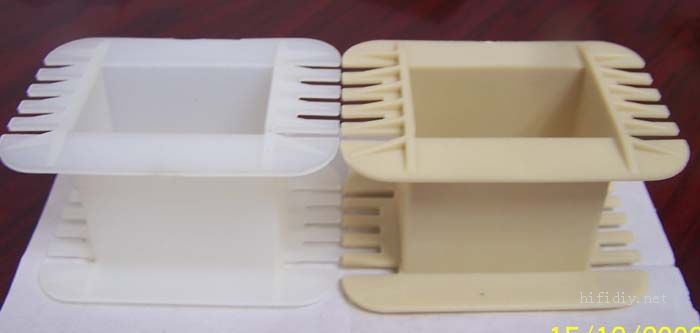

<div class="quote">以下是引用gytube在2006-11-20 14:33:00的发言： 你好：高压变压器的高压是不能一起绕制的，线间的电压太高，建议使用“王”字型的骨架，一边绕一个高压绕组，输出电压和直流内阻都容易做到一致。</div>假如象楼主所说的用王字型骨架，那初级220的线圈如何绕？也分成110-0-110绕制？那初次级之间的屏蔽层如何处理？还有就是我对楼主的牛屏蔽罩很有兴趣，能单一购买吗？

小健 · 发表于 2006-11-21 13:04

假如象楼主所说的用王字型骨架，那初级220的线圈如何绕？也分成110-0-110绕制？那初次级之间的屏蔽层如何处理？还有就是我对楼主的牛屏蔽罩很有兴趣，能单一购买吗？

gytube · 发表于 2006-11-21 12:18

贴一个Z11硅钢片制作的输出变压器！这是0.3毫米厚全新退火Z11硅钢片！

我是这样制作变压器的。

gytube · 发表于 2006-11-21 12:09

<div class="quote">以下是引用mattvon在2006-11-21 11:20:00的发言： 请问您的输出变压器是用的Z11的片子吗? 很漂亮, 非常喜欢. [em01]</div>这些是使用的0.5片的，Z11片子不是这样的，报价也不是这个。

gytube · 发表于 2006-11-21 12:07

<div class="quote">以下是引用ssssssssqw在2006-11-21 8:47:00的发言： 我现在想用Z11,32*45片打造两只30W一次端为5K推挽输变.由于是初哥很多知识都不够全面,问其下限频率应设多少为皆?昨晚用16HZ.400MA计算的结果为一次端2817匝0.17线.二次为88匝和126匝正确吗?[em04]</div>匝数需要和铁心相配合，好的牛就是充分了解铁心性能做出来的！具体的设计还是要和铁心性能配合，还有，就是反复的测试为依据！400MA肯定不是0.17的线，根据载流比2.5计算，0.17的线只能通过60MA的电流!

gytube · 发表于 2006-11-21 12:02

<div class="quote">以下是引用shaohua-zh在2006-11-20 23:59:00的发言： 我也在用楼主的输出牛和电源牛,EL34推挽的,来自杨老师,输出牛的质量好!声音均衡!电源牛比较烫手!另外想请教楼主:电源滤波用的电感如何绕制?铁芯怎样插?是否要留间隙?</div>凡是没“AUDIO-B”标签的牛，不是咱的牛！呵呵[em03][em03]

ssssssssqw · 发表于 2006-11-21 11:48

<div class="quote">以下是引用mattvon在2006-11-21 11:20:00的发言： 请问您的输出变压器是用的Z11的片子吗? 很漂亮, 非常喜欢. [em01]</div>是的,可还在计天文数据啊!

mattvon · 发表于 2006-11-21 11:20

<div class="quote">以下是引用gytube在2005-8-10 13:53:00的发言： 一个100W电源.参数输入电压230V。输出电压275V-0-275V/200MA、6.3V/2A三组、5V/3A一组。硅钢片尺寸：96*80。       140元。 一个10H/200MA的扼流圈。硅钢片尺寸：86*72。     90元/个 一对3.5K－SE/15W/0-4-8欧(带SG头)。硅钢片尺寸：86*72。260元/对。 <img src="attachments/dvbbs/2005-8/2005810135624560.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'attachments/dvbbs/2005-8/2005810135624560.jpg\');}" onmousewheel="return imgzoom(this);" alt="" /> </div>请问您的输出变压器是用的Z11的片子吗? 很漂亮, 非常喜欢. [em01]

ssssssssqw · 发表于 2006-11-21 08:47

我现在想用Z11,32*45片打造两只30W一次端为5K推挽输变.由于是初哥很多知识都不够全面,问其下限频率应设多少为皆?昨晚用16HZ.400MA计算的结果为一次端2817匝0.17线.二次为88匝和126匝正确吗?[em04]

shaohua-zh · 发表于 2006-11-20 23:59

我也在用楼主的输出牛和电源牛,EL34推挽的,来自杨老师,输出牛的质量好!声音均衡!电源牛比较烫手!另外想请教楼主:电源滤波用的电感如何绕制?铁芯怎样插?是否要留间隙?

OVEN · 发表于 2006-11-20 20:27

<div class="quote">受以下是引用gytube在2006-11-20 13:12:00的发言： 铁心的规格是20*40*60，只有200W的功率容量。初级748匝（一级铁心，磁通1.8时），用0.68毫米的漆包线绕制。两个线圈平均分配匝数，就是 374匝+374匝，得到初级（220V）；次级386匝（110V），用0.98毫米的漆包线绕制。两个线圈平均分配匝数，就是 193匝+193匝，得到次级（110V）........</div>楼主厚道善良助人为乐。赞赏！

ssssssssqw · 发表于 2006-11-20 17:23

十分感谢gytube的指点![em01]

古铜色 · 发表于 2006-11-22 15:51

帮顶!

gytube · 发表于 2006-12-11 12:02

只要硅钢片是0.35厚就可以！每伏的匝数45/铁心面积（就是舌宽*叠厚，单位是平方厘米）＝多少匝/伏初级电压*多少匝/伏＝得到初级的圈数线的粗细＝功率/初级电压，具体的计算请看这里：<a href="http://www.hifidiy.net/bbs/boke.asp?gytube.showtopic.242.html">http://www.hifidiy.net/bbs/boke.asp?gytube.showtopic.242.html</a>

jxwzzbs · 发表于 2006-12-11 02:47

很认真从第1页看到第7页，学到了很多知识。有一个问题请教：我有一副GEIB35×60的铁心，想做电源牛，具体参数：输入230V，输出：330－0－330V0.2A一组，3.15－0－3.15V2A二组，5V3A一组，可以么？如可以，请教匝数和线径，谢谢！

aili · 发表于 2006-12-10 16:01

请展示一下绕制线圈的过程.

gytube · 发表于 2006-12-15 17:16

<div class="quote">以下是引用小箱子在2006-12-14 20:02:00的发言： 真想找你做一套牛！有电话吗？</div>联系电话：0851-8215423  5576716 （在线时间11—下午6点）或者QQ联系。QQ号：420593418。也可以在播客上留言：<a href="http://www.hifidiy.net/bbs/boke.asp?gytube.index.html">http://www.hifidiy.net/bbs/boke.asp?gytube.index.html</a>
