[圖解]如何避免迴路接地

春兰

回复 1# wensan

信号线似乎有点复杂，如采用两蕊屏蔽线可解缺问题，屏蔽层单端接地。

sxxuejun

图文并茂，有理有据，非常好！

chhw007

回复 20# 春兰


    楼主的是好贴，这个也是要点啊，否则所有的机器都用三插的话，形成多个电源地的大环路了，一些卡侬座是四芯的，其中一芯就是用来连通前后器材的机壳用的，按理RCA座应该三芯才可以这样做，但RCA座只有2芯的。

大浪淘沙

学习了，谢谢

wensan

回复  wensan

一般在后级功放接供电地，前级及音源不接，是利用信号线中的地连通，成品CD机多采用两线揷就可看出其用意。
春兰 发表于 2011-2-21 22:06

我並不了解中國的情況,
像下面這Mark Levinson N° 512 CD/ASCD PLAYER也是用三插電源插座.



像下面這Boulder 1021 CD唱盤也是用三插電源插座.



像下面這Soulution瑞士登峰540新頂級CD機也是用三插電源插座.



像下面這Wadia 381 純CD播放機也是用三插電源插座.



像下面這Chord Red Reference Mk II CD Player也是用三插電源插座.

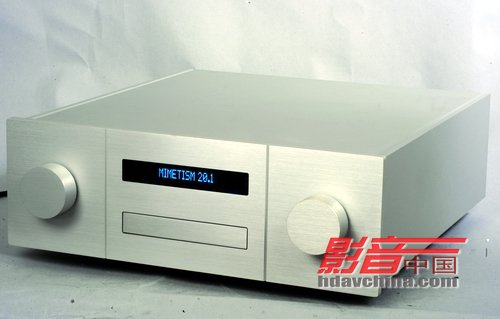

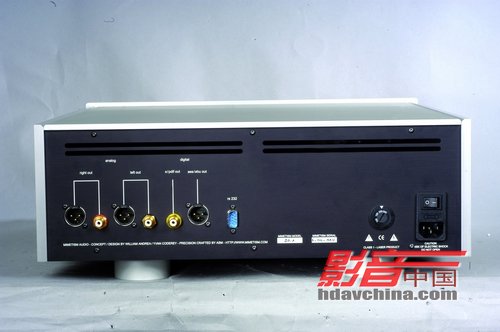

像下面這Mimetism 20.1 CD机也是用三插電源插座.

wensan

回复  wensan

信号线似乎有点复杂，如采用两蕊屏蔽线可解缺问题，屏蔽层单端接地。
春兰 发表于 2011-2-21 22:17

您是指這種兩芯屏蔽線嗎?

這種兩芯屏蔽線如果長度較長的話,
容易有串音的問題.

qczstart

多谢楼主发贴，这贴一下子让我清醒过来，原来我都在不经意间犯了错误

yds505

好文章，应该顶上去。

春兰

回复 25# wensan

讲得沒错，特别是欧美的机子，很多都用三线座，有些机只是供有內置电源滤波用，有些接高压电容接壳，也有的直接接壳，五花八门，所以使用时要清楚，测量地线直接接壳。
    如果发现是由配电地引起噪音，那把前置级的地线去除是最好的方法。

春兰

您是指這種兩芯屏蔽線嗎?

這種兩芯屏蔽線如果長度較長的話,
容易有串音的問題.
wensan 发表于 2011-2-22 15:10

是每声道用一条两蕊屏敞线，其中一蕊作信号，另一蕊做地线，屏蔽层只接通一端。
这样效果很好，是不会造成串音的。

saa7350

请问楼主,和桥堆并联的电阻和电容是多大的?

春兰

回复 23# chhw007

楼主的帖是好帖，提醒大家对各种地线设置的重要性。
您讲的卡侬挿是作为平衡输出、输入用的，RCA不能用作平衡，所以只有两线。

344ms

感谢楼主分享经验心得

kamei

一般我都在解码接地线，而功放不接电源地线，从信号地与其联通。

胆，炮

很好的资料，是我想要的

sjh327

留个记号，慢慢看，网通速度太慢了，图片20分钟还打不开

hp4sl

好帖,收藏学习.谢谢分享.

gentleman

好像日本机都是两脚插的，欧机都是三脚的，估计电路设计不同地线处理也不同
