转盘之整机组装装机说明

wongkm33

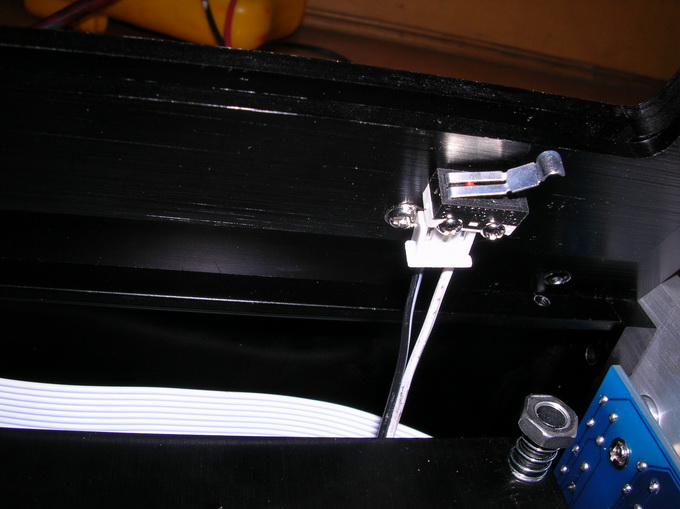

这个开关底部有3个焊脚，2根引出线应接那2脚，请发个底部接线大特写。

图中弹弓共有8条，悬浮机芯是不是底、面各4条？

机箱各部件安装次序不详细，建议发能看清全图的图片，小点大特写。背板安装情况没有图片看。

布冬

  大概什么时候开始第2轮？

小钳子

 不可能呀

我不上盖测试的时候一般是用个电阻脚把2个线短路才能正常运行的!

wongkm33

如果这图的插法是对的，那么小钳子的说法可能不对。接1-2播唱时那开关是处于开路状态。

keung612

以下是引用wongkm33在2006-12-4 17:00:00的发言：

小钳子，不对路，上图的开关1脚是动片，有异于一般中间是2脚！如果开机时，1-3才是短路，但那个插只能插1-2或2-3。1-3不能插啊！那怎样解决，剪掉那个插直接焊上？

wongkm33兄，只插1-2腳可以短路就OK.了。

wongkm33

转盘之整机组装装机说明

小钳子，不对路，上图的开关1脚是动片，有异于一般中间是2脚！如果开机时，1-3才是短路，但那个插只能插1-2或2-3。1-3不能插啊！那怎样解决，剪掉那个插直接焊上？

小钳子

正确

就是那个2位的接口位置

wongkm33

这条线是不是接去伺服板？

小钳子

播唱时它处于什么状态---------------闭合状态,也就是短路状态!

wongkm33

建议实际测量,也就是推下去短路的2个脚

还是不明白，播唱时它处于什么状态{开或关？}。这条线是不是接去伺服板？

c8403516

電源板裝好了, 各点電壓正常, 但是環牛有吱吱聲, 在一呎之外才消失, 這正常嗎, 有沒有方法犀解決?

aeon

不管这么多。上机试试吧。不行再换过来。。不烧机的

wongkm33

没可能？我的开关可能与众不同。请看

1-2播唱时开路

转盘之整机组装装机说明

关机时1-2短路

转盘之整机组装装机说明

1-3关机时开路


转盘之整机组装装机说明

播唱时1-3短路

转盘之整机组装装机说明

wongkm33

我一再重复测试，结果还是上面一样：顶盖闭合时，1-2短路，1-3开路；顶盖推开时，1-3短路，1-2开路。不论任何状态，2-3都是开路！楼上老兄的说法可能是一样，关上顶盖才是播唱状态。

打开顶板测试时，用2枝电阻脚代替这开关，短路时，饮管灯熄灭，开路时，该灯才亮。

频闪灯

以下是引用wongkm33在2006-12-4 20:28:00的发言：

没可能？我的开关可能与众不同。请看

1-2播唱时开路

关机时1-2短路

1-3关机时开路


播唱时1-3短路

开关是在闭合是处于播放,也就是推盖关闭时,线接1.2脚.跟3脚没有关系.我看了这贴,就把我机子上的开关拆开看过了(我的转盘是已全部装好了在煲机的),1.3是用铜片连通的,不是常闭也不是常开的开关.

yyym2

以下是引用wongkm33在2006-12-7 17:16:00的发言：

刚才飞兄来电话说，将伺服板和电源板连线拔起，再将两插头掉转插，结果也没效。

将伺板仔细看了看和有怀疑的地方补焊一下，发觉有地方有疑点，不知同这里有没有关系。

目前的毛病是不会转动，开机关机时光头会跳动一次，但好象激光都没有了。

我今天试机的时候，也是你这个毛病，重新插过之后就OK了，真的要插很深的，并且要用点力````

频闪灯

以下是引用5687在2006-12-7 16:43:00的发言：

我的机这个开关顶住下面的柱（螺丝），盖不上的，只好另想办法

装另外那边,装光头的铝板两边都开有固定开关的孔.4个挂光头板的立柱有一个是位置不对称的,合仓的开关就是装在这边的.

小钳子

等我明天的PCB测试

wongkm33

转盘之整机组装装机说明

小钳子

我现在确定是你的排线不对

要平齐的插进去,参考下图
