本报告所用以测试元件元件为主,实际各个版本以订购时说明元件为主
以下装机说明使用的机箱为标准版机箱!
HIFIDIY转盘组装装机说明:

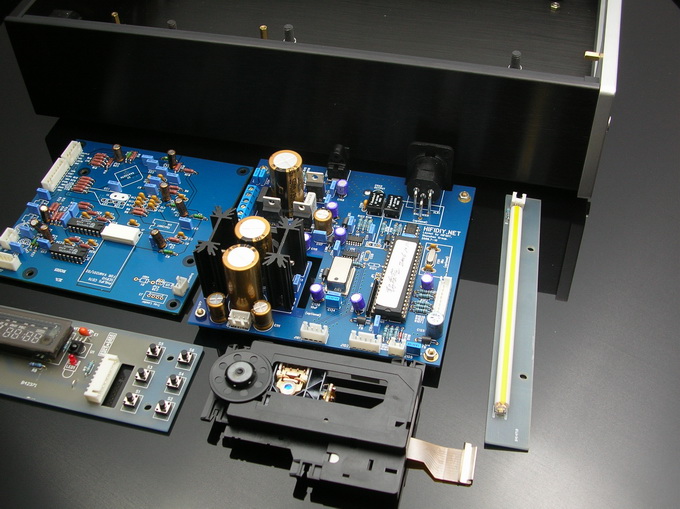

以下为转盘的关键部件,相关部件的分散装机说明请从以下连接地址进入
点击进入
本次的转盘机箱为拼装式机箱,关于机箱组装注意之处我们会在(转盘装机必看要点说明)中公布!

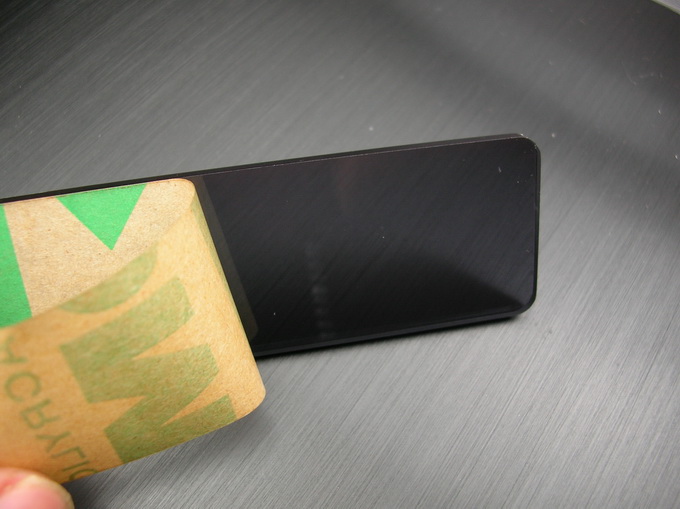

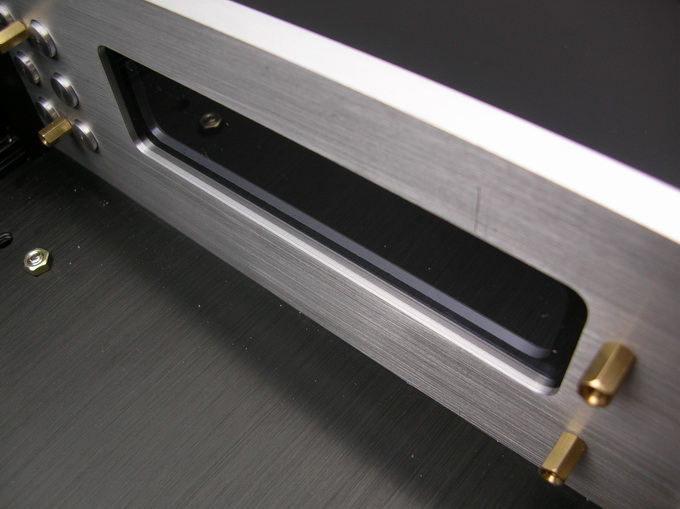

首先安装前面板,撕掉亚克厉的表面物体!
放入面板的槽中!

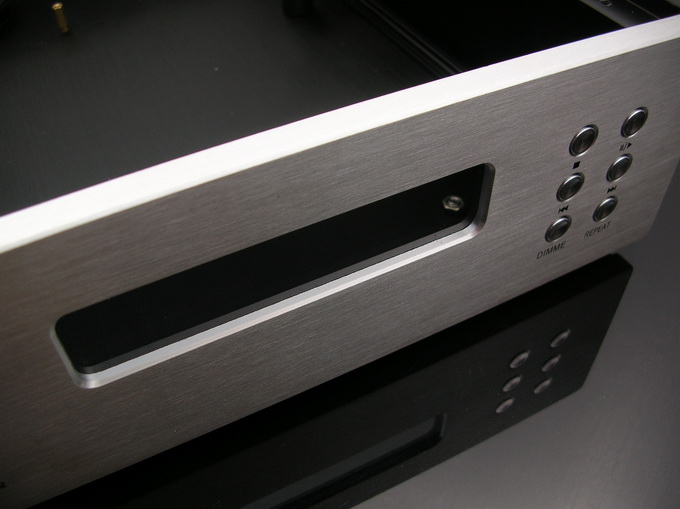

从前面看的效果!

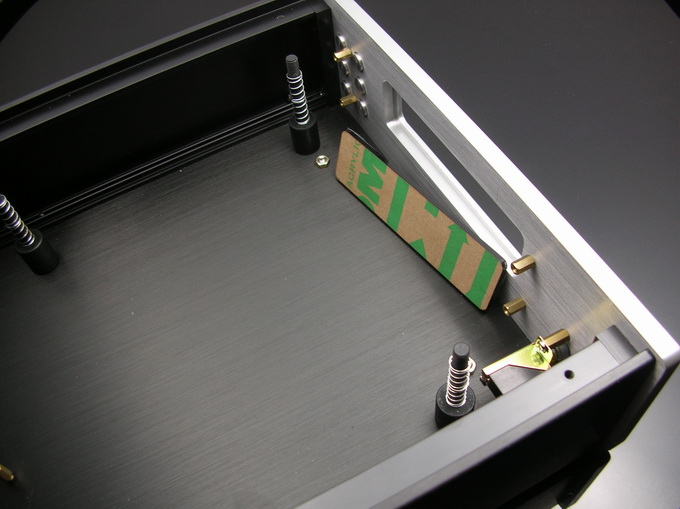

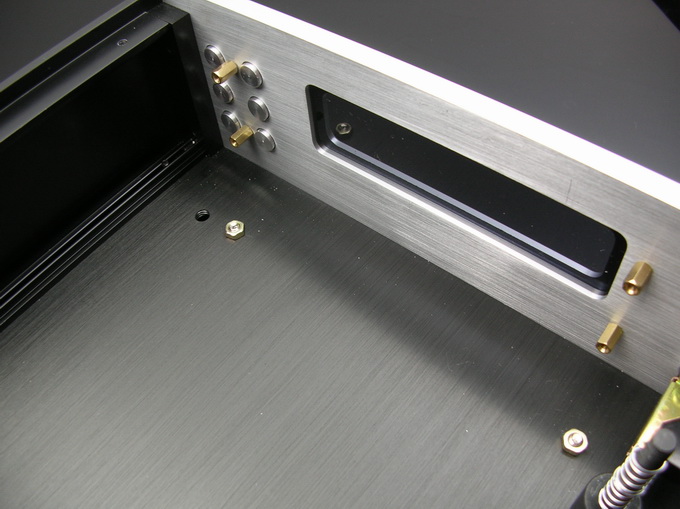

按键和固定柱全部上好!
把显示板接好线后拿过来!

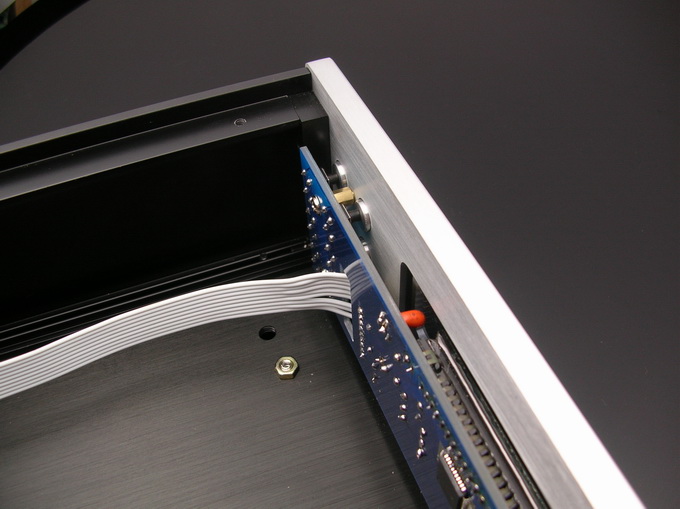

对准位置后锁住裸丝!

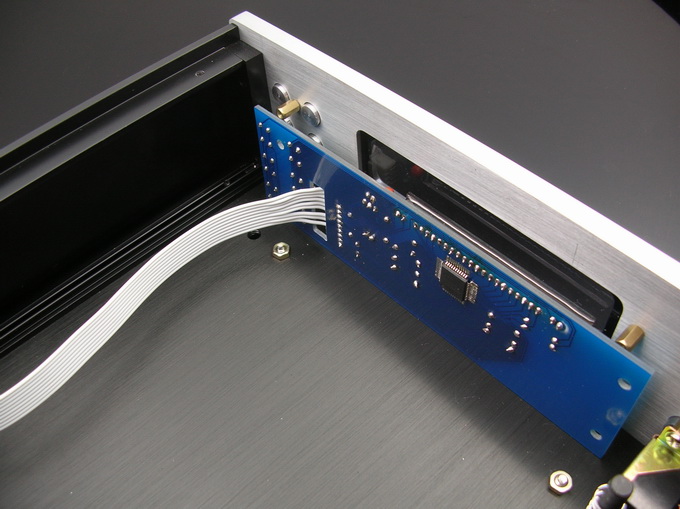

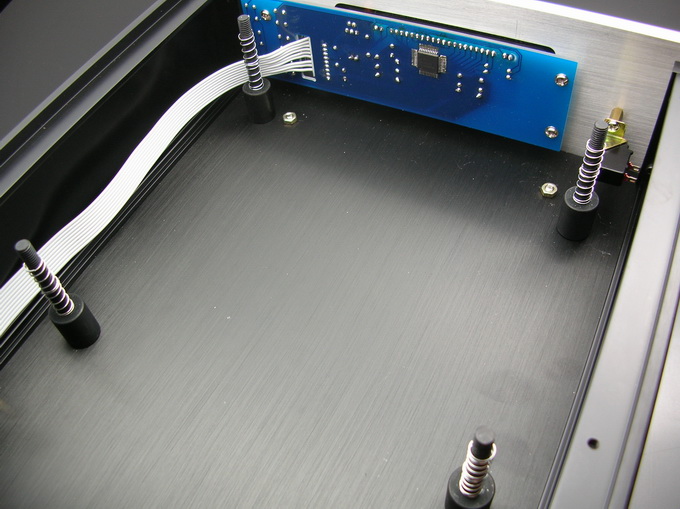

安装好显示板后的情况

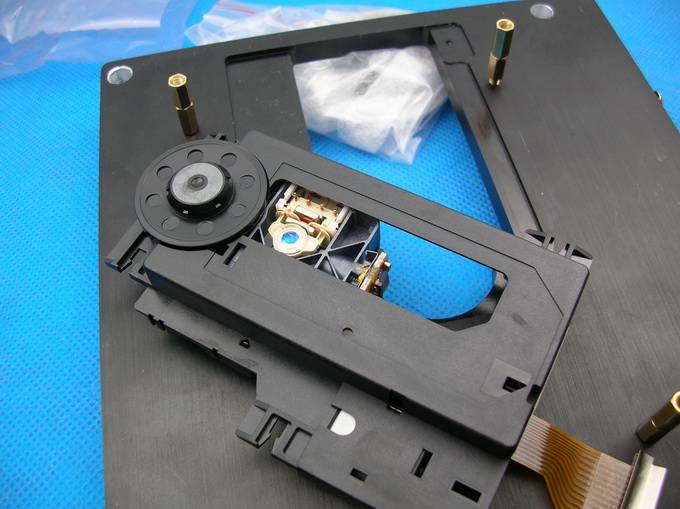

托板和机芯

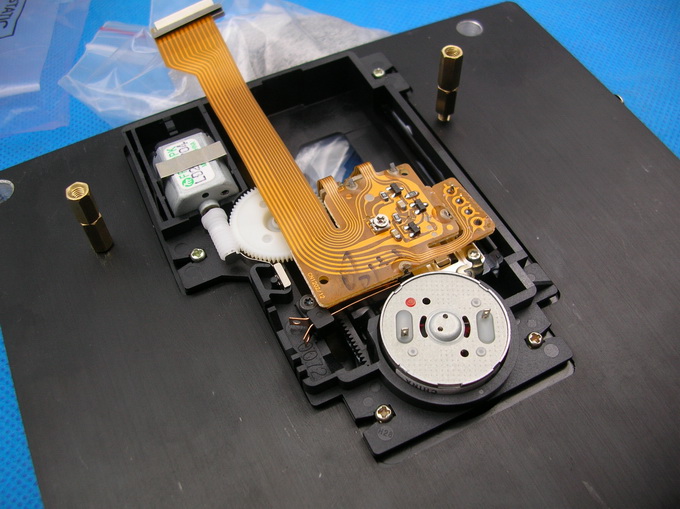

使用配置的裸丝固定好机芯

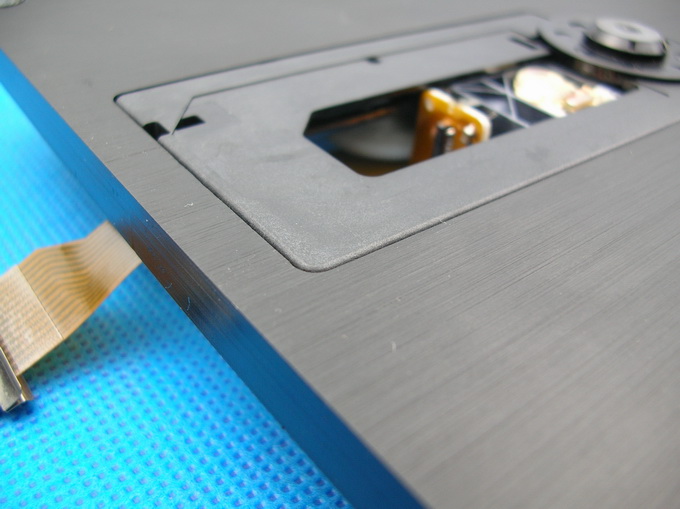

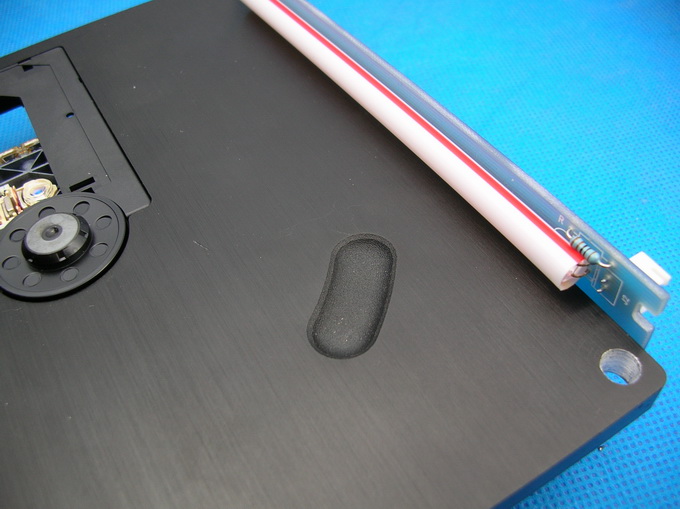

我们的结构保证了机芯面和托板面的水平

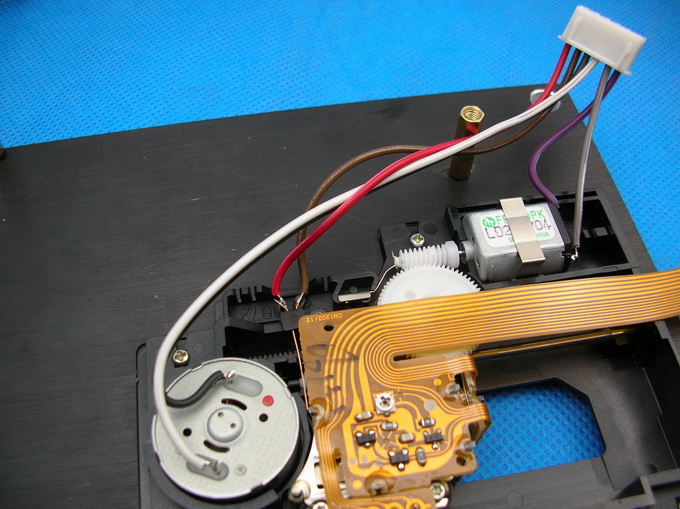

这个地方是重点:请仔细观看接口的形状和线的颜色及对应的位置!并且所带的白色排线必须分开!不要连在一起!

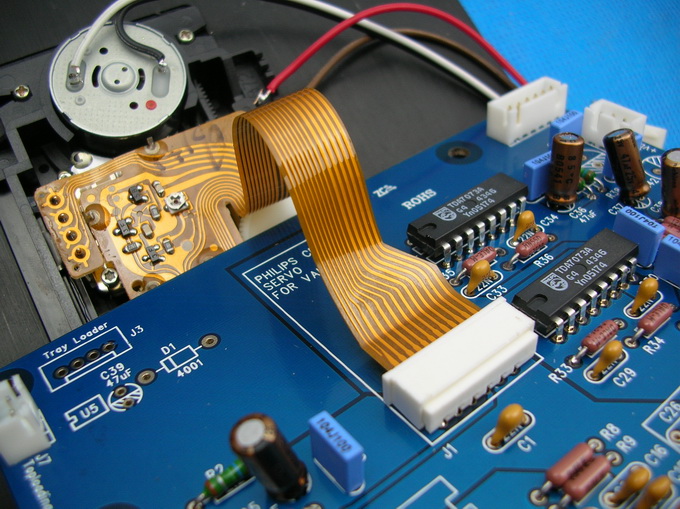

把控制板拿过来,上光头排线:在此特别提醒,一定小心,如果光头排线被拉断是很恐怖的

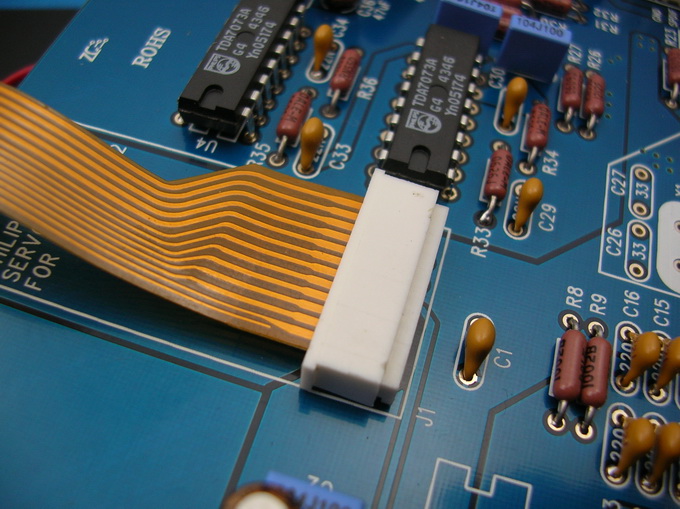

插入

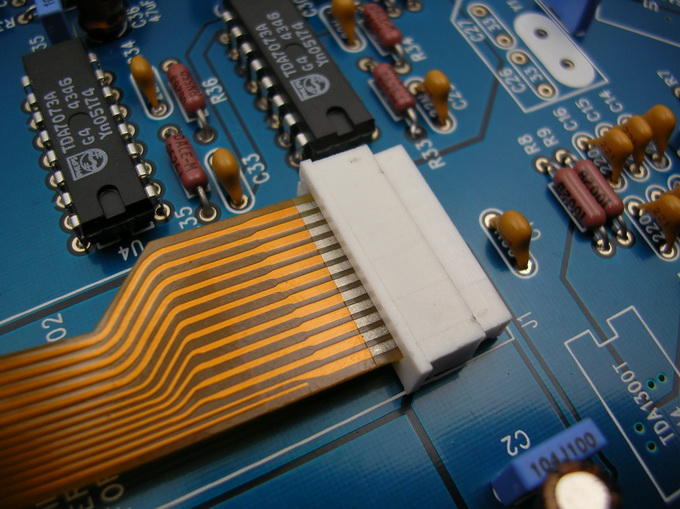

推入底部后锁紧
上好后的情况
推盖上开关的电路控制位置

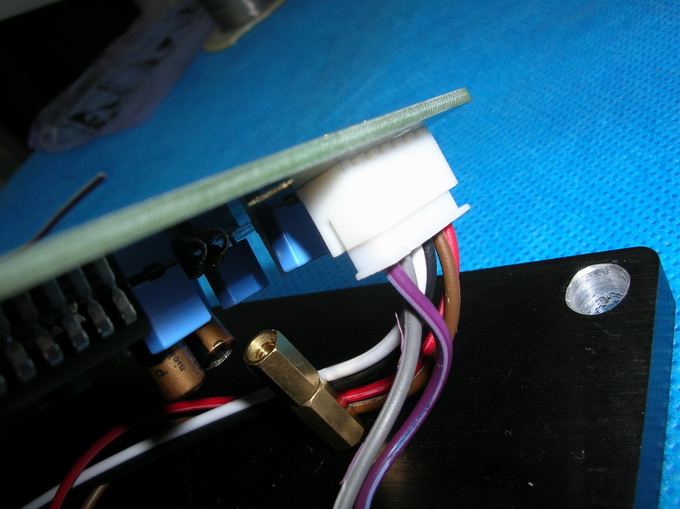

光头电机的线接此位置

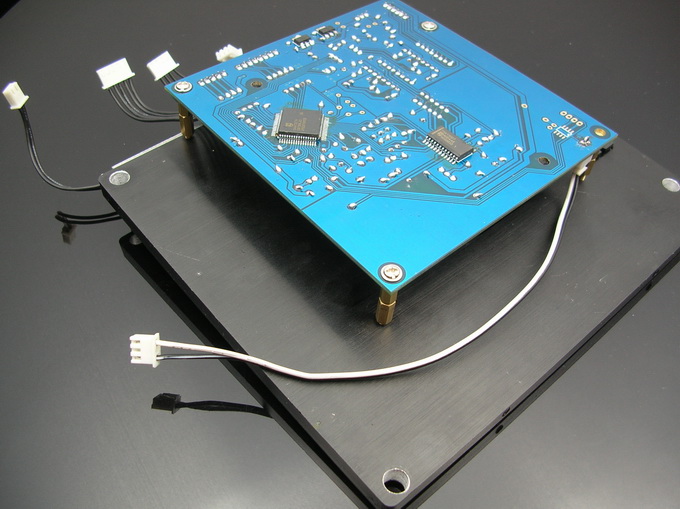

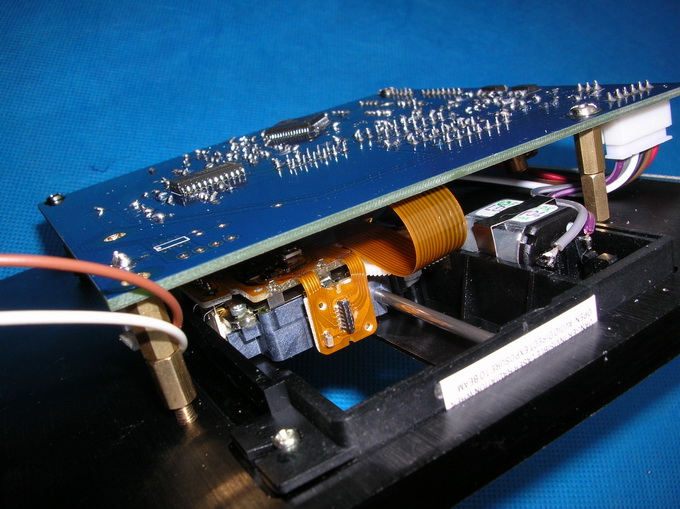

整个控制板固定在托板上了

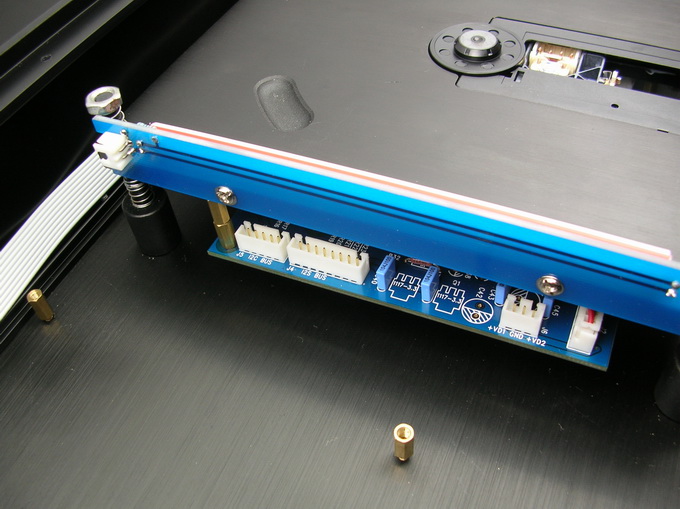

把挡板上到侧面

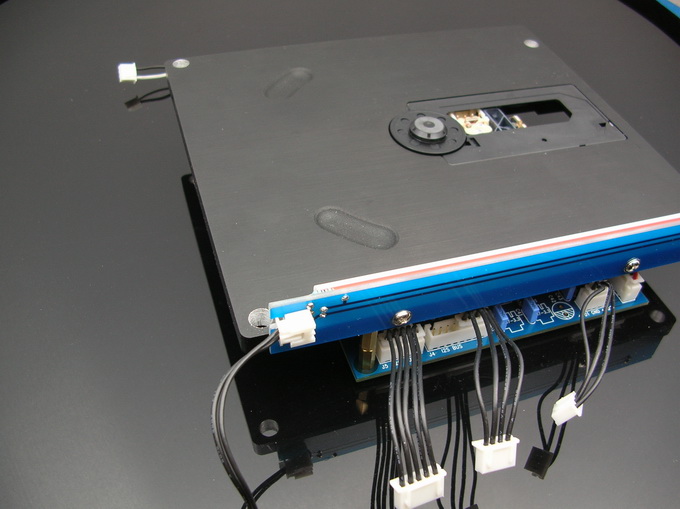

整个托板上好后的情况

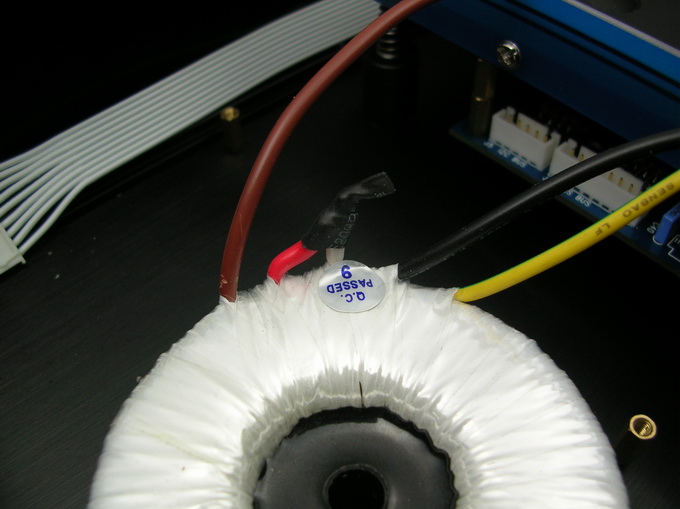

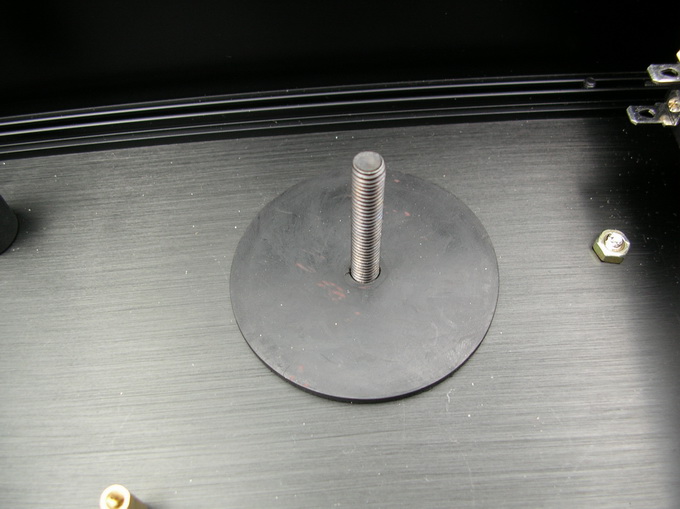

然后在机壳上固定变压器
如果是220V用户地区本处的输入线必须短路(输入的红白线)
变压器接好后的情况
安装托板!
把电源输出板接好变压器的线后再固定!
举报
16
0
407
业余侠客 当前离线
51
1648
侠之大者 当前离线
那以后来一些吧。。。。
反正你都熟门熟路了。。。
全部是整套定的
没多的啦!
帅啊..................
多谢钳版.............
都想吻你了........
不过我还想要高价版的遥控跟脚钉啊
能满足要求不?
等这批圆满完成后再规划
大家等待一下!
168
论坛游民 当前离线
想要一套,还有吗?
38
1650
第一轮转盘OK后我们会开辟一个维修和相关的专栏!到时候尽量满足大家!
15
125
请大家等待一下!
12月我们将全部跟进第一轮售后服务!只有第一轮圆满完成我们才会启动新的第二轮!
6
272
想要一套,还有吗?几米?
172
7
136
84
450
请问钳版，就是说要到12月以后才会起动第二轮，我们才可以购买套件是吗？
关于价格问题请大家等待第二批的详细情况!
119
2
1755
这个开关底部有3个焊脚，2根引出线应接那2脚，请发个底部接线大特写----------建议实际测量,也就是推下去短路的2个脚
2)正确,上下各4
http://www.hifidiy.net/
刚在主页上上了几个很详细装机报告!
