发表于 2009-5-8 16:52 | 显示全部楼层
非常感谢大家选择HIFIDIY设计的套件,我们感到非常的荣幸!
本报告为我们实际装机过程的总结!请大家装机的时候一定仔细观看!------------本套件组装难度定义为难,请您一定仔细观看!

同是我们在装机前特别特别交代几点,您必须观看:
1)请大家一定不要使用焊锡膏焊接,不建议使用劣质锡和无铅锡
2)因为本套件有很多贴片元件,很容易遗失请您在开包的时候一定特别注意,一定不要把元件搞不见啦,最好用合子接好零件!
3)特别特别注意8个大电容的极性,一定不要搞反,否则会爆炸
4)一定注意贴片IC的焊接方向,焊接贴片的是否特别注意,这个是本套件成功的关键!
5)功率电感焊接难度比较大,建议您先提前安装!一定要焊接牢靠!

6)本数字功放是BTL输出形式,功放的L和R输出地一定不要连接在一起,否则会导致机器出问题!

装机反馈:

http://bbs.hifidiy.net/viewthread.php?tid=241025&extra=page%3D1

http://bbs.hifidiy.net/viewthread.php?tid=242547&extra=page%3D1

http://bbs.hifidiy.net/viewthread.php?tid=242702&extra=page%3D1

下面我们进入正题:

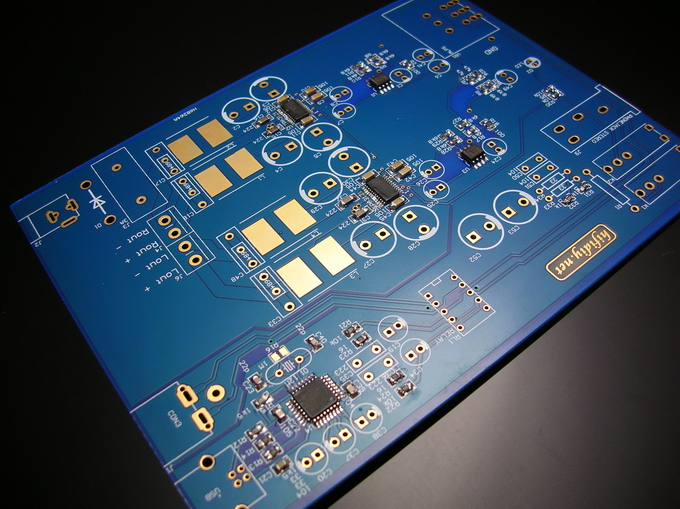

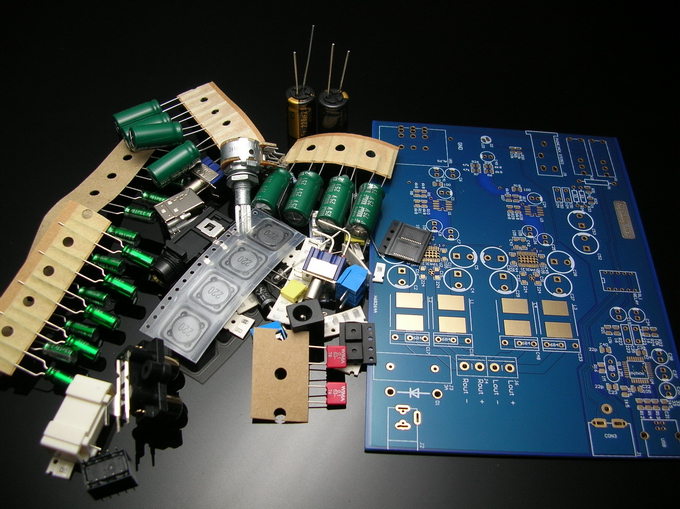

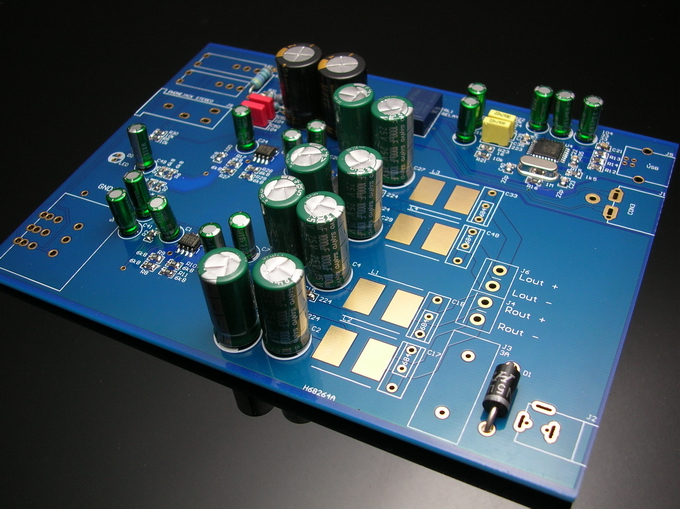

您将收到的是以下套件



-------------------------------------------------------------------------------------------------------------------------------------------

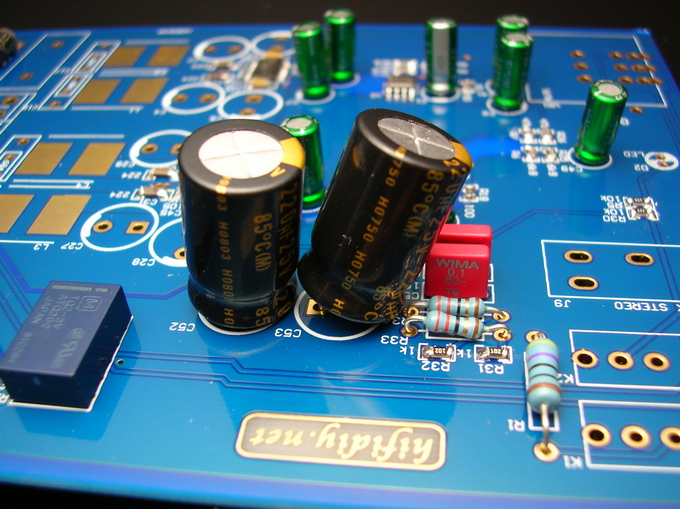

我们特别强调本处8个电容的正负,请大家以下图为主,要是安装错误会爆炸的---切记切记!




--------------------------------------------------------------------------------------------------------------------------------------

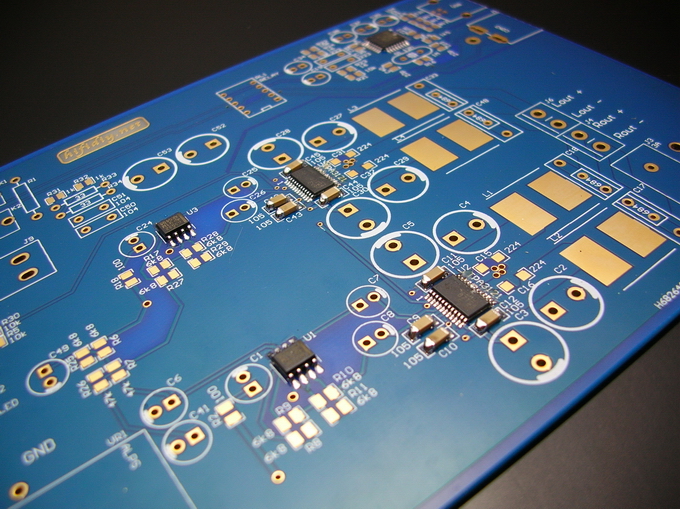

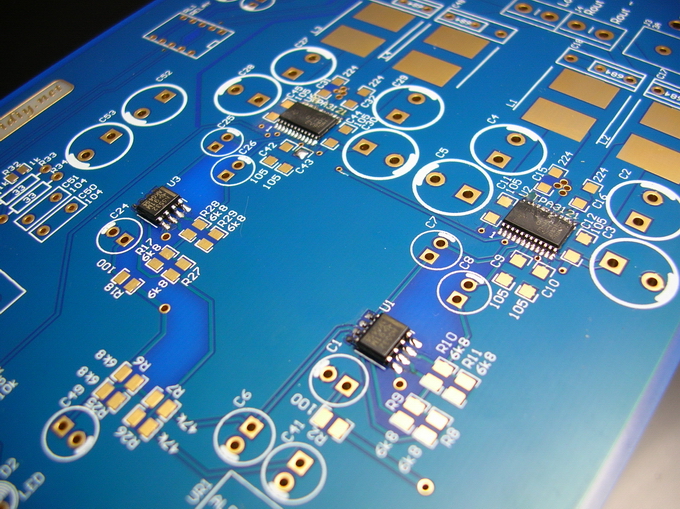

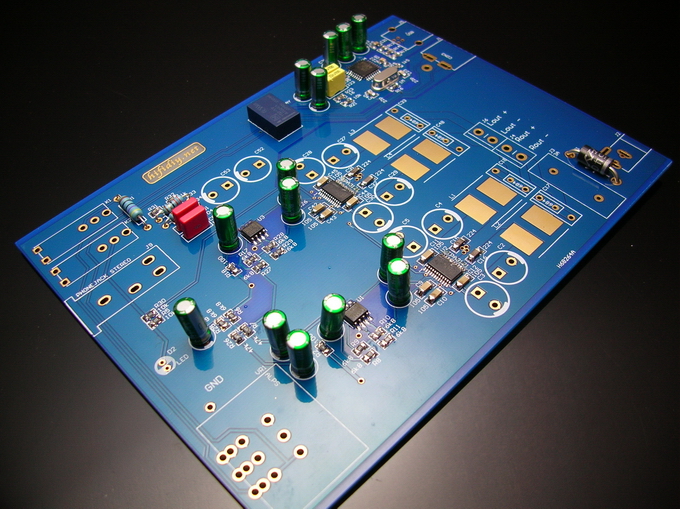

本套件难度很大,因为有很多贴片,请大家焊接的时候一定仔细和注意方向,请参考下图IC方向!

贴片焊接教程:

http://www.hifidiy.net/sztp/200706/t20070623_946.htm





TPA3121的字和PCB上的TPA3121的字同方向!





贴片焊接完成!

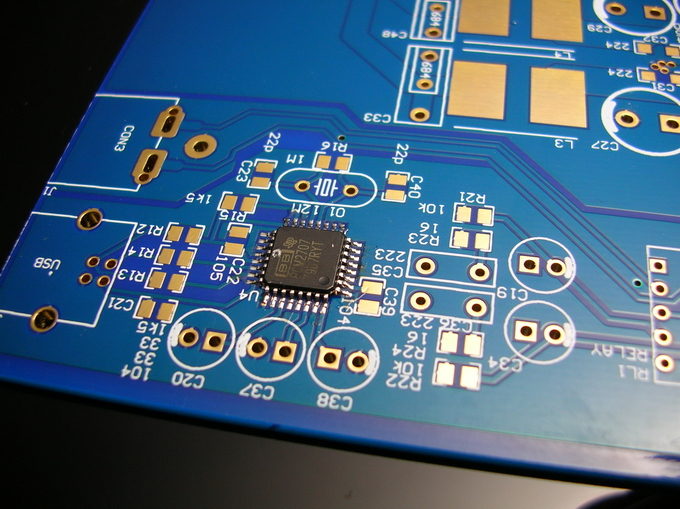

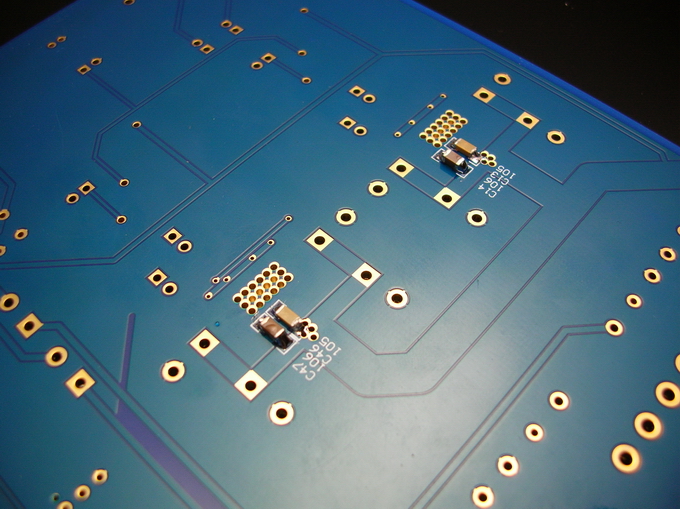

开始焊贴片啦!您可要仔细啦!下面的贴片元件是没方向的!



反面还有两个!



慢慢焊接!

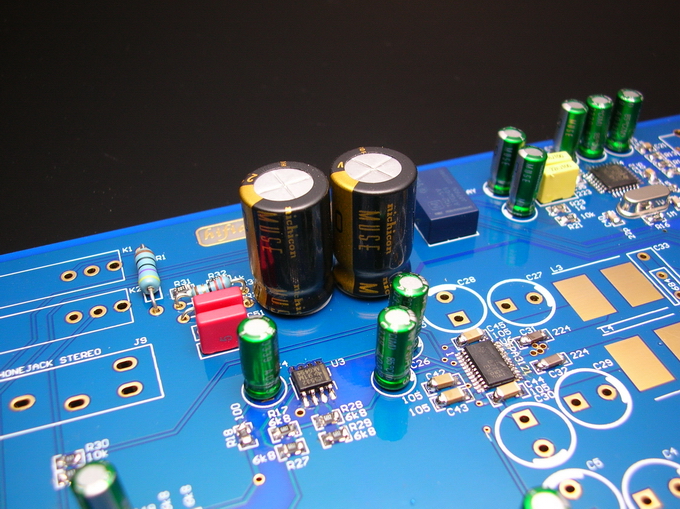

这个是耳放输出电容,我们特别升级使用了KZ25V220UF,KZ体积太大,完全超过我们设计的直径,您焊接的时候用手扶正!



正常后是这样的!

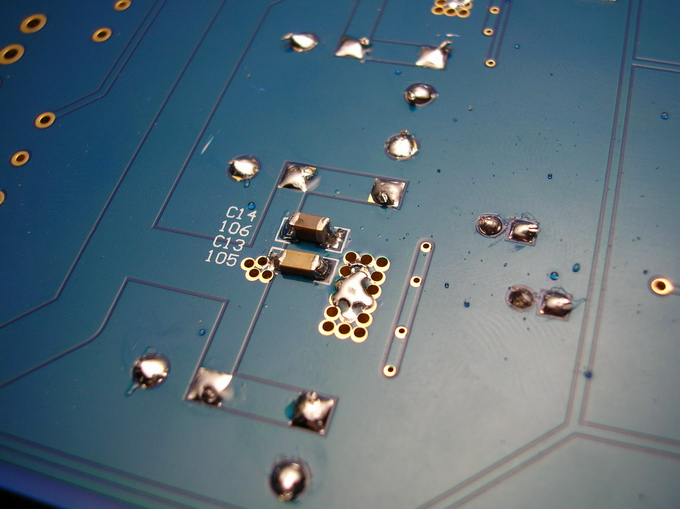

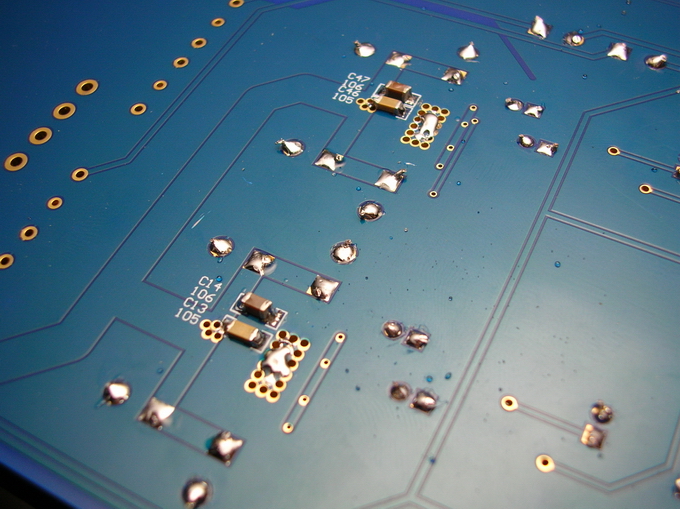

特别特别说明:因为1321的背部有金属部分,我们特别设计了过渡孔,只有一条正对准1321的下面,所以大家必须在PCB的背面本处用焊丝焊接本点,焊接的时候把烙铁时间放长点,起码要高于8秒!



焊接完成后!



基本快完成啦!

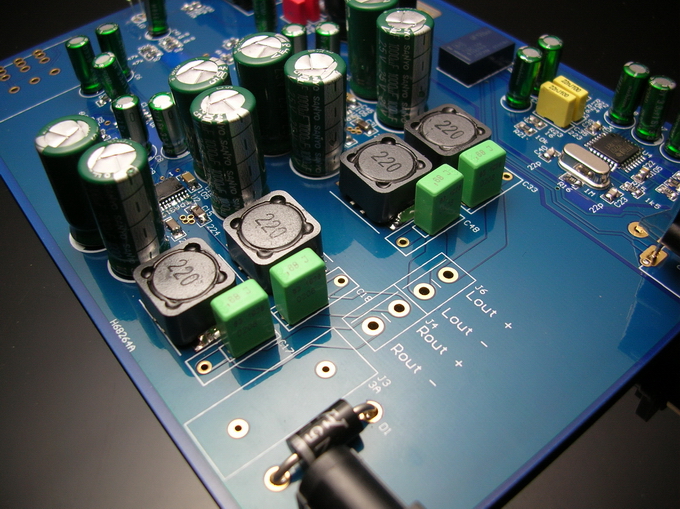

电感特别不好焊接!我们建议您先焊接电感再焊接8个大电容,焊接前先把电感上锡,然后贴上PCB,然后用烙贴加热焊接!
因为本电感是输出电感,必须焊接牢靠!



焊接完成后情况!本处一定要焊接牢靠,否则会导致输出无声!

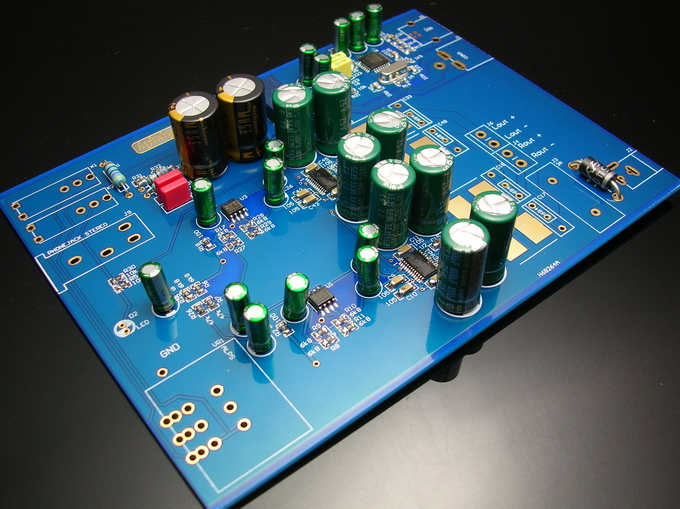

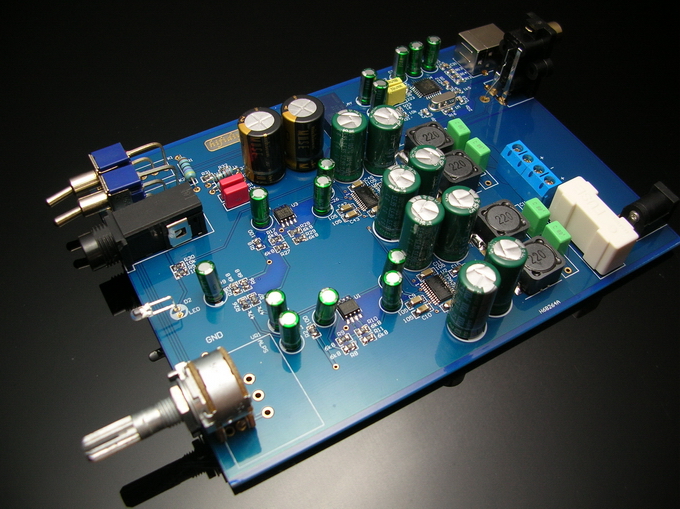

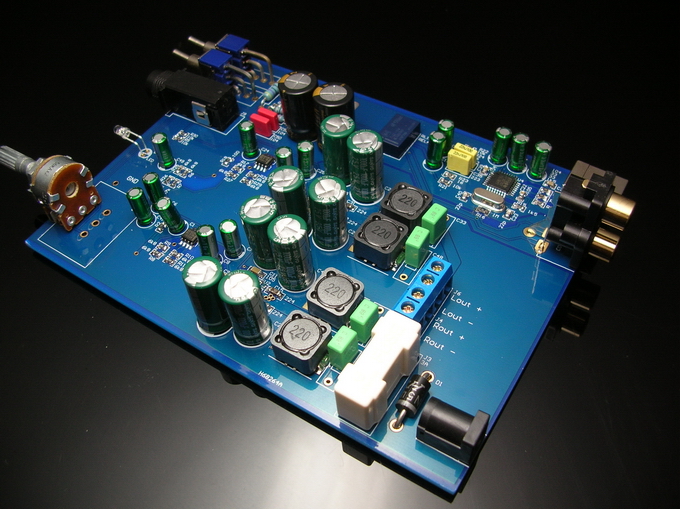

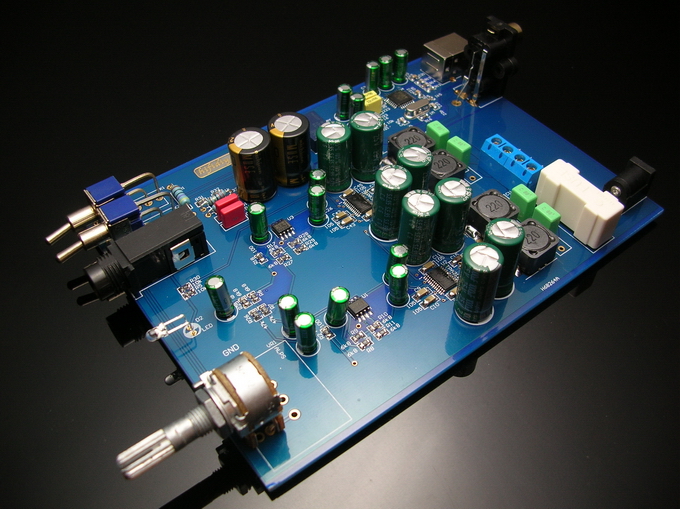

整体全部完成!

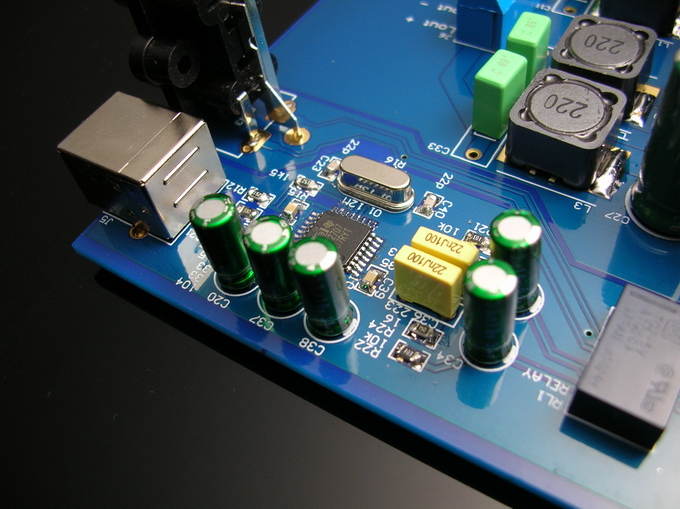

大家看看细节照片!

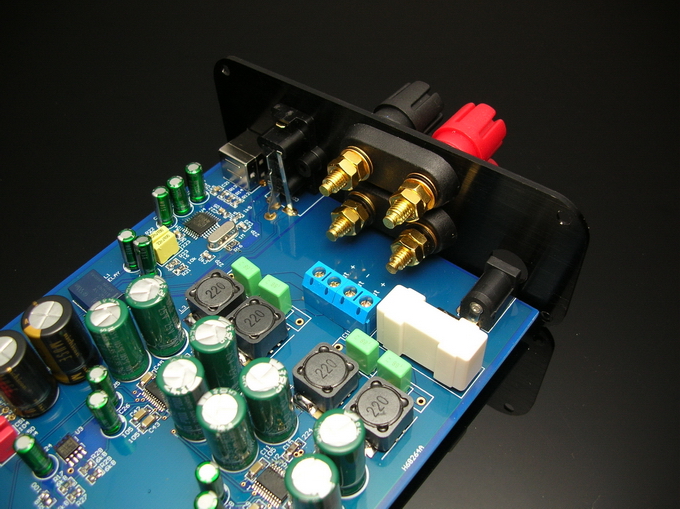

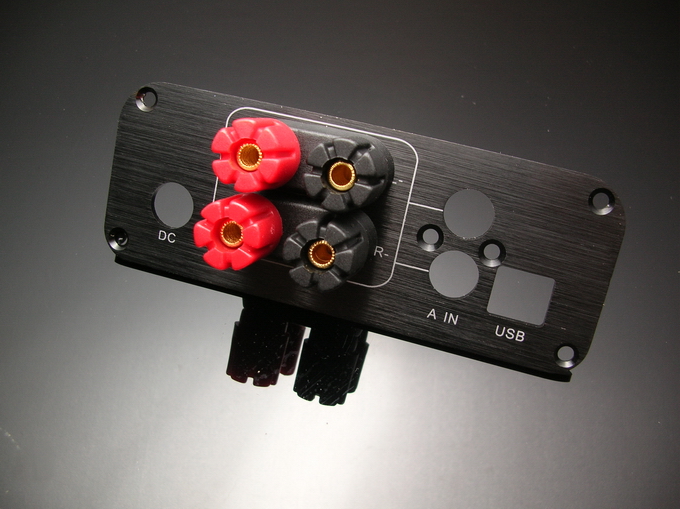

喇叭输出接线柱和后板的安装大家应该很简单完成!

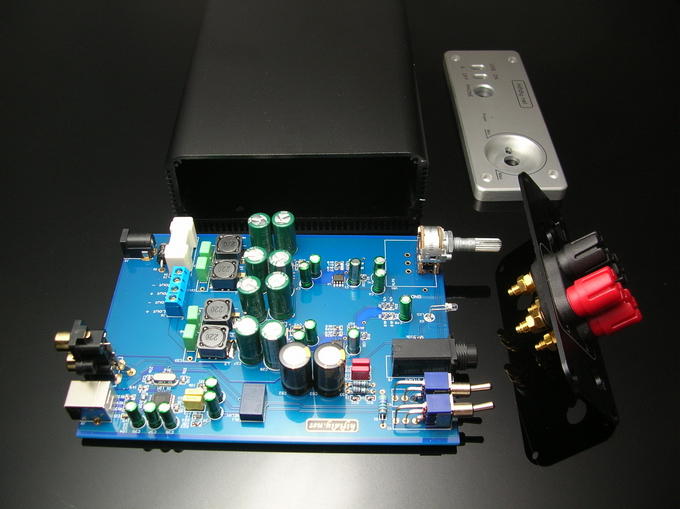

以下为整机所有部件!



面板的LED孔我们特别设计成阶梯型的!这样将不刺眼!

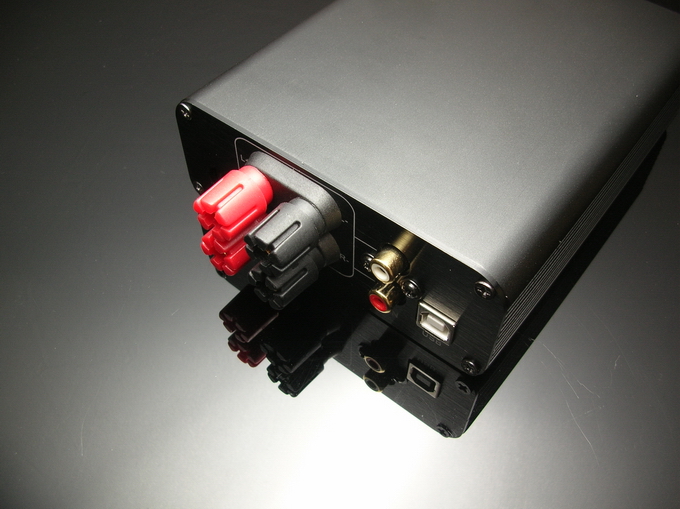

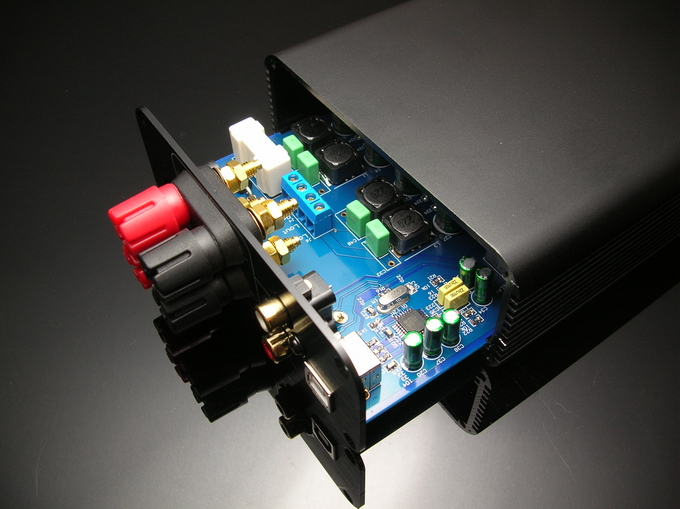

后板的安装和接线





接线和注意事项!



特别提醒电位器必须接地(27型的请用线套到前面固定孔位置)



安装壳体非常简单,您可以从前面先安装也可以从后面先安装!





哈,一下子竟然完成啦!
