大功率升压板打板文件

fydsww · 发表于 2025-5-28 16:33

有打板和测试数据，感谢楼主分享

hds511688 · 发表于 2025-5-28 17:03

这是实践过的资料吗

99990000 · 发表于 2025-5-28 20:17

看贴都不认真，上面这么多图不就是在测试嘛。
老手可以自行调整UVLO电压以适应输入电压，有什么负面影响不得而知。但有一点是肯定的，输出功率不变输入电压降低的情况下，输入电流会大幅增加，这时也要适当调整RS电阻，环路补偿也要调整。当然这是指在满功率启动的情况下。

都市春天 · 发表于 2025-5-31 18:51

学习中，感谢分享

99990000 · 发表于 2025-6-2 15:11

升压主动板准备测试，从动板要过几天。功率管换了新洁能，所有板子1210封装都釆用京瓷 X7r 22u。这块板一共用30多个。

GuYongbin · 发表于 2025-6-2 16:54

欧克

bardl · 发表于 2025-6-2 21:55

刚好最近在折腾这个，楼主的贴子对我有很大的帮助

scadu · 发表于 2025-6-3 09:54

辛苦了，多谢分享！

qplb · 发表于 2025-6-4 08:46

好东西，谢谢楼主

andyyome · 发表于 2025-6-4 21:05

看看文件学习一下

ppxxindong · 发表于 2025-6-5 16:26

感谢

99990000 · 发表于 2025-6-13 10:29

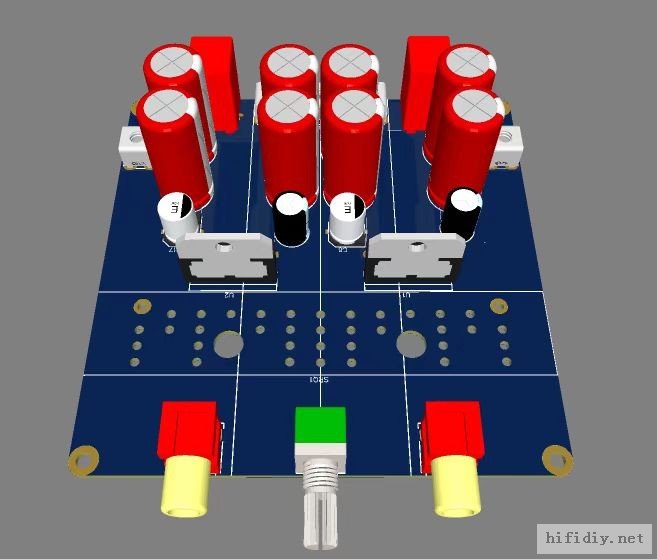

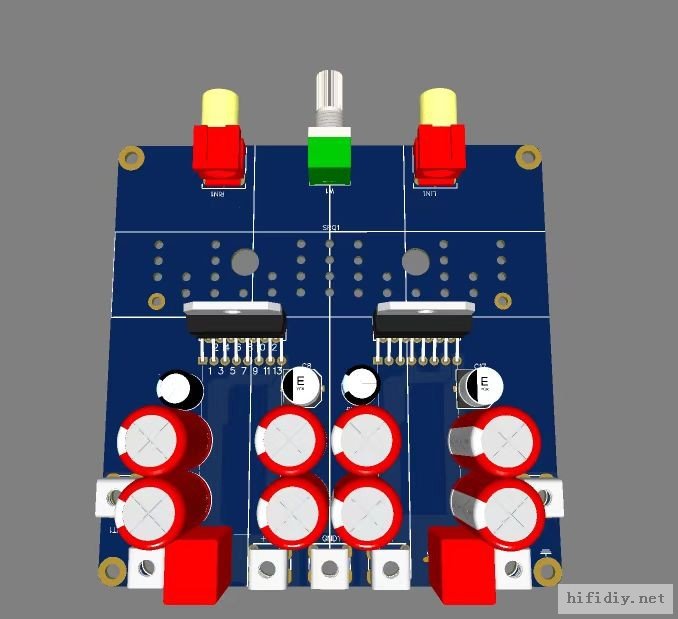

这几天整了这么一个玩意，初板是常规双声道。后期可能会会有双并、加扩展板的复合电路全搭建在这块通用底板上。
本来应该是画好了谁想电脑当机，没保存。差点就放弃了。一个系统废了还好是双系统但防真和EDA专业板还用不了，得找人修一下才行。

ivwsiqny · 发表于 2025-7-23 17:03

本帖最后由 99990000 于 2025-7-18 11:37 编辑

为什么要另开一帖？因为7293我不是自己玩，鉴于7293易炸性所以另开一帖尽提醒义务。

双声道TDA7293和双并7293都经过了超18小时以上的烤机，阶段性有意使散热器温度上升到50度内几小时也没问题。应该来说这二个版本是稳定不易炸的。

至于声音表现和驱动力这块中规中矩，只是估计10寸以上要釆用并联板为好。因为单片版推我的15寸中等音量往上有点力不从心，这点比3886稍差。
装箱使用建议TDA7293釆用底部按装，充分利用机箱散热。

注意事项：
第5脚相关电路不要装，因为我没胆子进行验证。
直插元件焊接前一定要反复检查，无错后再进行焊接，因为是4层板要拆也不容易。
7293固定好后再进行焊接。
双声道版本背面有7293、7294短接焊盘选择。
建议工作电压28到32伏，当然你要起飞我也不反对。
立式按装时，散热片和7293之间预留是0.6间隙，所以导热片适用厚度为0.6氧化铝。

只要无错都能一次上电成功。

重新上传双声道BOM

99990000 · 发表于 2025-7-24 01:06

ivwsiqny 发表于 2025-7-23 17:03
本帖最后由 99990000 于 2025-7-18 11:37 编辑

一边玩去，一点礼貌都没有。

傲世飞鱼 · 发表于 2025-7-24 08:31

最高只能调到40V吗？

snlzq · 发表于 2025-7-24 09:13

99990000 · 发表于 2025-7-24 10:36

最大升压100伏，要改电感、功率管、补偿网络、电容。

sdpsc · 发表于 2025-7-24 14:59

12V输入的话输出能到多少瓦？

wxy186 · 发表于 2025-8-3 21:07

非常好支持

1472583690 · 发表于 2025-8-3 21:29

把所有图片翻看，就是想看清楚楼主说重中之重的电感啥型号（也想在tb上找个同图片上的电感）
