大功率升压板打板文件

99990000

一次上电成功，测试完成后开源。4层板设计，同步整流、4颗CSD18540二二并联分担热功耗。

docmd

关注中~

99990000

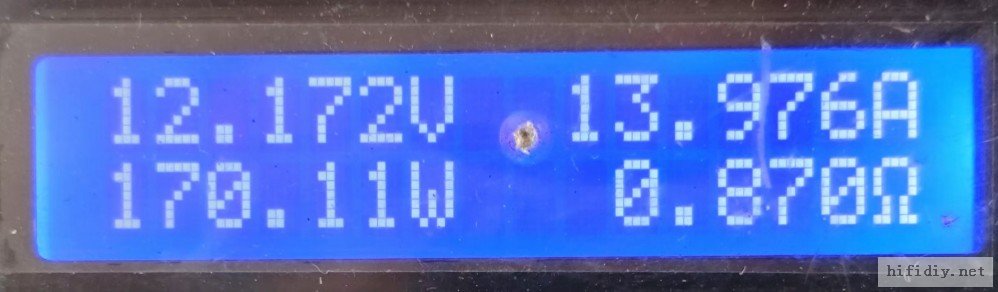

测试了一下，负载170瓦温升很低，用在音响上几乎不用另加散热，电流输出9.5安一点问题没有（10安限流），满载纹波50MV相当的理想。
整理一下开源。

zxhdoop

99990000 发表于 2025-5-8 14:40
测试了一下，负载170瓦温升很低，用在音响上几乎不用另加散热，电流输出9.5安一点问题没有（10安限流），满 ...

这样很多工业大功率开关电源就有用武之地了。

99990000

12伏输入和20伏输入，35伏输出时场景，稳如老狗。效率95%以上。





20伏输入40伏输出时

99990000

纠正一下，20伏输入35伏输出负载8欧不算线损效率是92.7%。

Hi~Fi

你这电源板看着真专业！是同步整流？

99990000

Hi~Fi 发表于 2025-5-10 01:02
你这电源板看着真专业！是同步整流？

是同步整流。

99990000

输入20伏输出40伏时的静态功耗。




输入20伏输出40伏时最大功率。输入电压显示18伏是因为线损。我的工作电源是0到100伏输出，最大电流30安（48伏）。

zhp1029

看看

Hi~Fi

大哥是个讲究人，玩的都是专业合格合理的东西。可惜这论坛看到的大多都是把分立功放做成模块化，还夸夸其谈，倒反天罡。

99990000

Hi~Fi 发表于 2025-5-12 15:03
大哥是个讲究人，玩的都是专业合格合理的东西。可惜这论坛看到的大多都是把分立功放做成模块化，还夸夸其谈 ...

仁兄谬赞了，我也只是皮毛而已。

99990000

后期还会推出主、从兼容模式升压板，功率可拓展至500w以上可并可单随心所欲，通过PCB对插件进行联接。
今年打算整几块功放或者前级、或者其它什么玩意。双层巴士功放早已焊好但外面的世界太精彩，或许很快或许遥遥无期。但肯定的是迷你金钢狼会有安排。

99990000

刚才又试了输入16到20输入，27伏到40伏输出都可以满载启动，满载启动对于升压板来说是很重要的一个指标。换用更大一点的精密可调就可以覆盖到tpa3116。

99990000

这个好玩，没有神论，指标就是性能。

改封装降成本。增加主、从模式，输出端用数颗MLCC取代了一颗固态电容。
负面是开并管内阻增加一倍，电感的饱和电流富余量也变小了点。成本降低2元。

火龙138

难得看见有质量的贴

99990000

整好了，明天打板。滤波MLCC数量增加了一倍达600uf，不为别的因为我买了三盘京瓷22uf x7r怕过期了。

99990000

Deepseek还是很厉害的，输入参数就会帮你搞定复杂的计算。不同的输出电压对应不同的补偿网络。

99990000

在某些情况下比仿真快多了。输出40伏与实测相差无几。淘宝一些升压板用的电感屁大一点就敢标10安是怎么做到的？
二倍升压会是比较经济的选择，三倍升压又要求5安以上电流成本就太高了。比如12伏输入输出40伏电流6安情况下输入电流太大了。你找不到适合供电便携的东西。但如果是19伏输入情况就好太多了。

99990000

又测试新板了。增加主、从模式，功率管也换成了比较大的hpsof8封装。单片板极限便用时我估计DFN封装的双并CsD18540会稍好一些。
