DIY电子管测试仪(参赛)

diyzj · 发表于 2008-8-8 12:02

差不多吧

fuymm · 发表于 2008-8-10 16:30

使劲顶一下，就喜欢这样的，这才叫DIY,不像有的DIY就是换电容、磨电阻然后就脱胎换骨

LBQ691477940 · 发表于 2008-8-10 22:37

原来是梅州的老乡，这成本不低哟顶ddddddddddddddddddddDDDDDDDDDDDD

diyzj · 发表于 2008-8-11 00:45

到时候来个低成本版本的

diyzj · 发表于 2008-8-14 21:41

线路板打样好贵哦,10*18CM的双面板要300元,想想还是自己做的好,把双面板改成单面的了.
出了四次菲林才合格

diyzj · 发表于 2008-8-14 22:31

这图很有意思哦

wbgda · 发表于 2008-8-14 22:52

我去年做的时候也是这个思路不过没有你的复杂和强大有空可以交流一下呵呵
http://www.tubediy.net/1mydiy/qt8.htm


lixin · 发表于 2008-8-15 19:31

强大的工程

fuymm · 发表于 2008-8-15 22:54

这个也强啊DDDDD

diyzj · 发表于 2008-8-16 10:26

早就看过您的大作，不错

diyzj · 发表于 2008-8-16 10:31

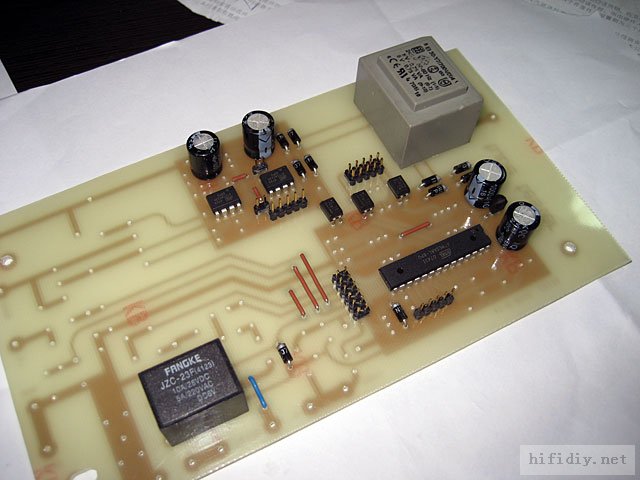

线路板做出来了，15分钟就搞掂，而且很完美，我是第一次做感光电路板哦，算不错了，辛苦就辛苦在钻孔了，没有台钻累死人，发几张图大家看看，还焊了几个零件呢，这两天应该可以焊好板子。

LBQ691477940 · 发表于 2008-8-16 12:46

原帖由 diyzj 于 2008-8-16 10:31 发表
线路板做出来了，15分钟就搞掂，而且很完美，我是第一次做感光电路板哦，算不错了，辛苦就辛苦在钻孔了，没有台钻累死人，发几张图大家看看，还焊了几个零件呢，这两天应该可以焊好板子。

我用不干胶底纸打印会移位不知为何？

diyzj · 发表于 2008-8-16 16:01

打印机打印本来精度就不行，加上不干胶纸移位就越大啦，最好还是出菲林片的好。

wbgda · 发表于 2008-8-16 22:44

最好不要考虑同时测试多项指标干扰很严重我在这个事情上走了不少弯路哦

diyzj · 发表于 2008-8-16 23:11

是吗？怎么个干扰法呢？我没试过不清楚哦。

diyzj · 发表于 2008-8-16 23:55

还是第一次碰到这么难焊的东西,敷铜的地方线路很密,一不小心焊锡就会粘到旁边的线路,绿色的感光膜还要到了一定的温度才融化才可以上锡,焊点很难看哦,还是看看正面吧,进度很慢,很多零件都是拆件后才装到这块板上的,多一倍功夫,不过还是天天向上的.

海河 · 发表于 2008-8-17 11:47

师傅厉害啊！！

麻烦问一下，这0~400V的可调电源是怎么实现的，最近小弟想做个0~800V的无极调压，请上个电路图学习学习
谢谢

diyzj · 发表于 2008-8-17 19:30

目前手头有两台成品高压可调电源,一台是日本的开关电源0-500V,200MA的,另一台是美国的全电子管稳压输出0-400V和0-负100V的,暂时没有电路图,你想做那种的呢?

海河 · 发表于 2008-8-21 12:11

谢谢楼主的回复，对于您说得设备，小弟这种超级“贫农”只有流汗、晕倒了！
我也想弄个测试用的可调电源，想弄个0~800V的

，变压器倒是有（300W）就差绕了，这都好办，关键是可调的问题，我初步想次级用0、200、400、600，四个抽头，然后用继电器切换，整流滤波，从稳压处做调整，可就是“书到用时方恨少”啊；不会了！

diyzj · 发表于 2008-8-21 12:51

场管稳压可调的电路网上到处都有介绍了
