可摇控的FD422单端有点眉目了(参赛)

晴风雨

先看设计图及实作图：











外型 与初设计有差异。

1.最初制作思路：
  1.1线路：6N8P共阴+FD422，前级稳压。(有现成的管，且FD422便宜 ，但担心噪音的问题。前级用直藕(没好的藕合电容啊)。
  1.2有表头，想加上。
  1.3可摇控音量、音源选择、关机，定时关机，且可控制一路电源(喜欢躺着听歌，睡着了可以通功放控制关掉音源电源。

晴风雨

2.制作
  2.1材料都是从网上来的。
  2.2这机子断断续续从去年做到现在，做了两次，第一次完全失败，搞得没兴趣。
    原因为：布线不好，交流声巨大；部分原件集中在一块多孔板上，接线安装极不方便。
            TIP50+LM317的稳压电源没有稳压效果(后来发现一个电阻用错了少了3个000
    后来全拆了。
    第一版图




      2.3灌了不少水后今年又把它翻出来从新弄。前级电源和FD422第2栅电源重新制作，还是用TIP50+LM317，
      整流由晶体管整流改为电子管整流，觉得晶体管整流后电压有点高，特意去选了个可以插到那缝去的电子管。



   2.4这次制作也出低级错误，第一次通电时，那熟悉的噪音又传了，而且很大，当时心想：完了!
          测试工作点时发现固定栅负压甚至为正的!赶紧关机检查，原来是栅负压电源正极未接到地上 还好没弄坏管子!



        因栅负压当时采用的时串联电阻降压，再次开机时栅负压又降不是来，没办法又从新焊了块栅负压的小板




晴风雨

3.线路是自已拼凑的，大家看一下工作点是否合适，及负反遗是否合适？



    至于噪音，不加负反馈时1.5米内可听到低音喇叭发出来的低频噪音(换上FU7时贴近音箱才能听见)
     加上负反馈后基本上要贴近音箱才可听见噪音(试音时罗技3寸)，个人认为还可以。

   声音还不是很满意，请大家看一下线路有没问题。谢谢!

4.问题点
  4.1音量电位器在最小及最大位置时(各约1/10量程)有明显的噪音，且此时UV表指针会偏至最大，拿掉音频输入线时更明显。
     其它位置则很安静，起初以为是电位器有问题，后来发现此现象与6N8P第二级栅负压有关，第二级栅负压不同时位置不一样。
     所以可能还是工作点的问题，请大家看看。

   4.2FD422发热很大，工作90分钟整个机箱都烫手(室温27~28度)。

   4.3稳压的那两个5W电阻发热也很大，现留的空间小了。

   4.4FD422阳压不知低否，找个5AR4换试试。

sjh327

不错！ 上面的显示屏最好加上实时显示电流电压的功能，下面的两个表头是显示输出电平的？

kamei

强贴，霸块地皮

狂烧

漂亮!高手!学习了,谢谢楼主

等待中

强~

pnp2599

其实你也很漂亮！

小鱼儿NN

介绍下遥控部分的线路好吗?
用到单片机吗? 源程序自己写?

neozou

很好的想法，等下面的进展

chenbinru

靓仔啊~~

发如雪

有创意，用上遥控电路。介绍一下遥控电路，请上图

晴风雨

原帖由 小鱼儿NN 于 2008-5-25 00:47 发表
介绍下遥控部分的线路好吗?
用到单片机吗? 源程序自己写?

也是从网上淘来的，我整理一下再上个图。

lan1997

搞个点阵屏显示！来点中文的更加漂亮！可以设计自己的LOGO！

发烧友6号

吊瘾。

sstmaps

难怪最近铝那么贵~~~ 不过漂亮，得顶~~

紫岚

机壳不错！

晴风雨

摇控部分：



输入继电部部分我根据需要重新焊接。

晴风雨

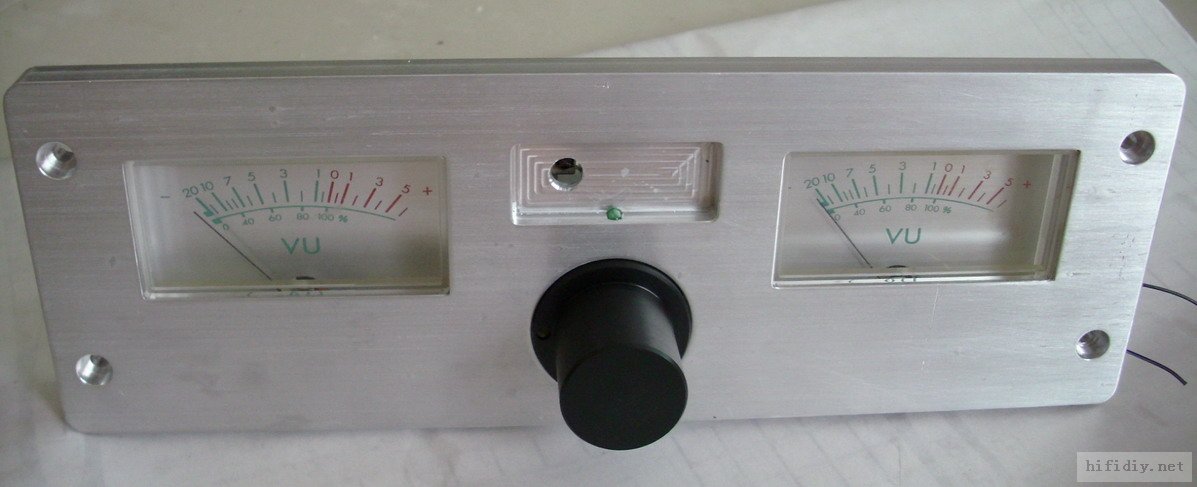

面板

晴风雨

背板
