我制作的5并模块化功放(参赛)

fsweiliang · 发表于 2007-12-29 22:36

快1月1了，来不及装箱，不知道可以参加比赛不？
母板三级达林顿，设直流伺服，无大环反馈跳线，电压级独立供电（可选）,左右镜像，保护电路集成直流保护，短路保护，开机延时，故障灯等功能，可配4种不同电压模块，箱子来不及买啊，装好散热开声一个星期，元旦后装箱

此作品的特色：投入最小的时间，精力和资金，去实验，尝试和吸收不同类型和风格的放大电路的特性和特色。

制作过程比较波折，材料选取特别是晶体管都尽量配对到1%,下面为一些心得
1 各类型的模块，花了一个多星期去测试和改良，特别是10-100khz方波的校验，补偿电容和RC低通必需恰到好处，并非一些人推崇的越小越好，太大的严重影响指标，过小了出会出出现高频震荡。以下测试图型的RC取值是1K/221p,E305为1K/471.E305 RC取值过小会出现过冲，略为加大RC的数值即消除。A60 MA-9S2 GW在RC取值1K/47P仍然没有出现过冲。
2 关于直流伺服，试了几种运放。最理想是LF353，其次是大S NE552，输出mv都<5mV。最差是德洲TI5532,居然输出高达>15mv

3 静态电流最后调节到每管100ma,奇怪是5200每管加到500ma听不出什么大的变化，或许是耳朵不够金了。

4 大环反馈和无大环反馈各有优点，大环反馈在力度上略好于非大环反馈，但清晰度是无大环反馈胜

5 关于电流反馈和电压反馈，并非和书上说的，电流反馈什么都比电压反馈好，E305的低频控制力就要好于A60的电流反馈，这或许和我设置的参数有关，有待进一步参测和修正,但电流反馈却体现了一种安宁的背景和很高的传真度。

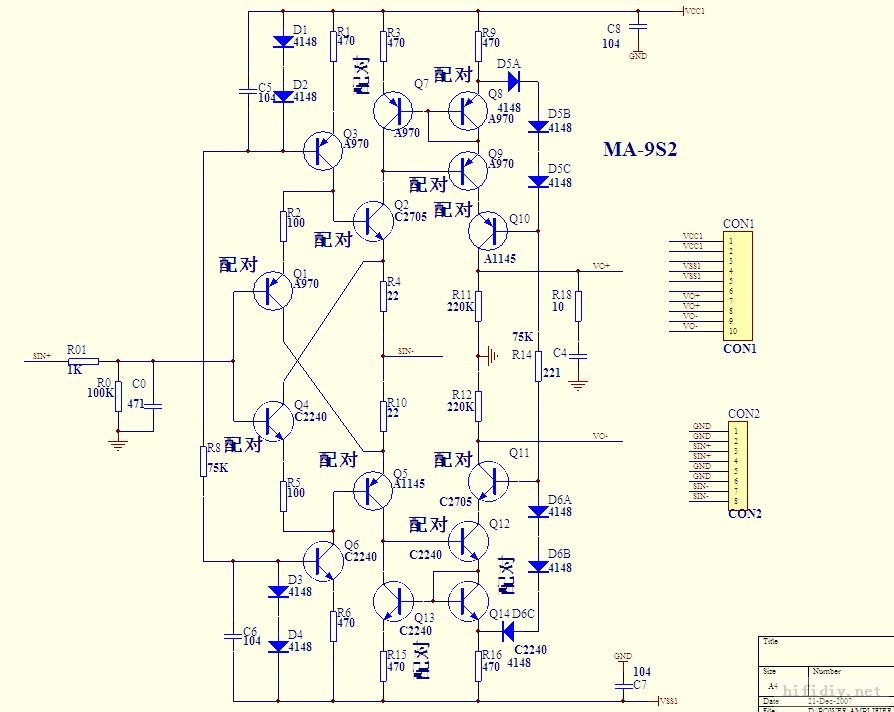

5 A60 MA-9S2速度快，分析力好，是现代感类型，G。W是FET单端输入，类似胆的风格，细腻。E305全平衡电路，声场开阔，量感十足，
体现了各种线路间的不同特色，并无好和怀的区别，只存在风格上的不同
