发表于 2014-1-28 20:10 | 显示全部楼层
M1正在团购中,订购地址:

http://bbs.hifidiy.net/thread-935705-1-1.html


M1的定位:一款音质优美的便携CPLD异步时钟播放器,支持纯CD碟片的WAV格式,等同于一台经典的CD播放器+耳机放大器,同时具有CD转盘输出功能!

技术定位:一款体积小巧长续航的大驱动力高音质便携播放器,异步时钟技术核心采用-160DB的超低抖动晶体,模块化全四层PCB板HIFI设计,各部分独立和模拟部分镜像设计!

开发TEAM: 由AEON和M1设计组联合开发完成
AEON:HIFIDIY MINI USB DAC和T1及X1和熊猫耳放设计者,资深耳机爱好者,拥有耳机:DT931.铜环HD600,akg701.RS1.AKGK1000.HD800.SE535.IE80,同时在2010巧合经历两年高精度仪表级电源和高精度数字表研究

为了研发本次便携播放器,HIFIDIY采集市面4款便携播放器,然后投入一台LYRA 2和DS3到开发项目组,最终经历5轮改版!

2014年1月底在国内巡回一个半月,巡回测试会员对声音的评价:总体感觉M1的声音三频均衡、宽松耐听,也没有丝毫底噪。高频不尖利刺耳,但线条清晰,能听出那种纤细感,中频结实、圆润,低频量不是很大,但比较有质量,宽松也很清晰,没有我不喜欢的那种拖沓的感觉。声场也比较开,听穆特的《柴小协》开始和结束的掌声有很明显的分布感。整个声音听起来是那种带点温暖、非常舒服的声音,听得时间长一点,也没有疲劳的感觉。
作为电池供电的便携播放器,M1的推力表现令我吃惊,推HD650毫无问题,M1音量开到3点钟位置时,音量大致和熊猫2的10点位置相同(这样比较好像不太公平),这时的声音仍然基本上不糊、不散!
http://bbs.hifidiy.net/thread-934333-1-1.html

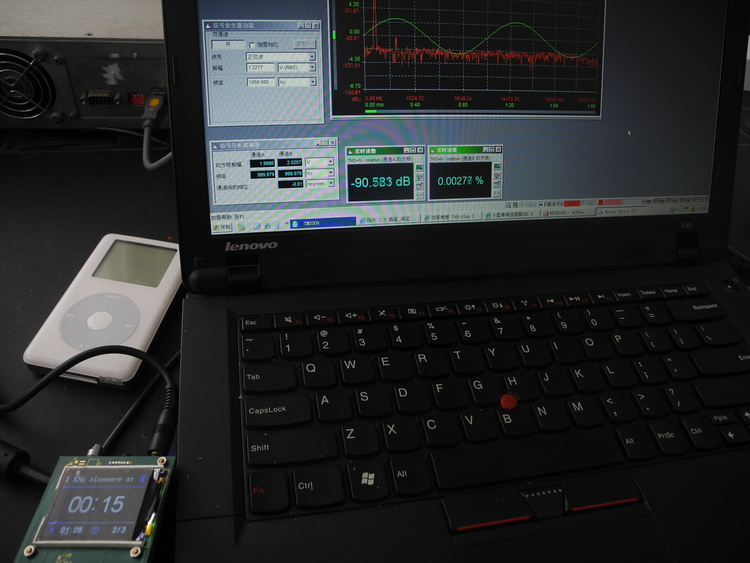

对于上面会员的声音反馈我们可以用这个PRISM DS3测试M1的数据来对应:
M1的耳放旋钮开到17点位置(基本满功率),耳放输出到DS3测试的THD+N为0.0027%,满功率还保持这种指标!

在静态采用MX500,音量开到最大,完全没有一点底噪!





MI便携播放器开发历程:
M1开发历时半年,最后一版模块化DAC耳放部分采用4层PCB,整机全4层PCB



第一版,样子不小

第二版小些

第三版本瘦身了




第四版基本达到设计尺寸



第五版,为了一个指标的完善,全四层PCB



一群耳机群P中


动圈+动铁测试
重点测试耳机:SE535.IE80.HD650.AKG601

开模样品,最终美化还要完善一次!
体积比较小巧





矿泉水的瓶盖和实物大小,本机在连续播放情况下达到8小时









批量前我们进行了美国Crytek晶体和特别订做的晶体进行校准
我们订做的晶体相噪达到很高性能和声音表现!




同时测试了Crytek晶体


采用美国导电塑料电位器,优秀乐感和左右声道非常对称!



模块的DAC和耳放部分,未来可以AD1955,TDA1543.WM8741.AKMXXX,ESXXX。。。。。,不同声音风格


采用了特别的参考设备LYRA2+HD800


我们已经好了两台样机,一台春节前已经发到广东巡回收集大家意见

另外一台春节后发出

开机静态状态下音量开到最大,沉寂无声,信噪比方面直接秒掉了几个取样播放器,整机优秀的分析和柔美的音色,外加强大的驱动力和续航时间,敬请期待!




2014年2月更新

收到会员反馈,我们在2014年2月底进行了更进一步完善,完善按键和结构!

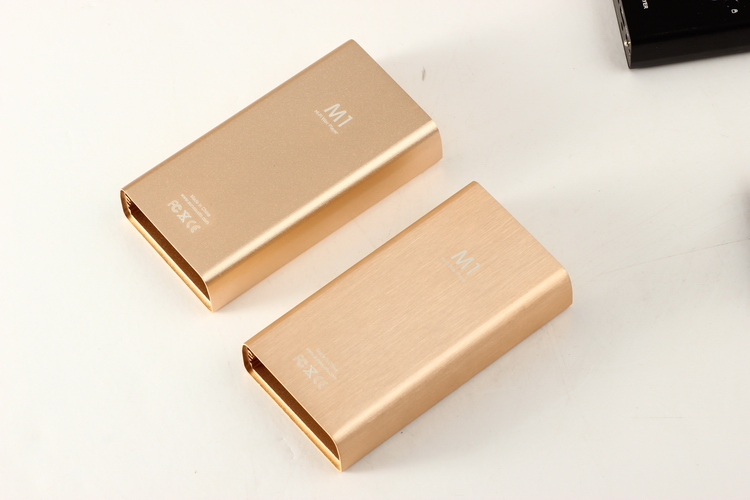

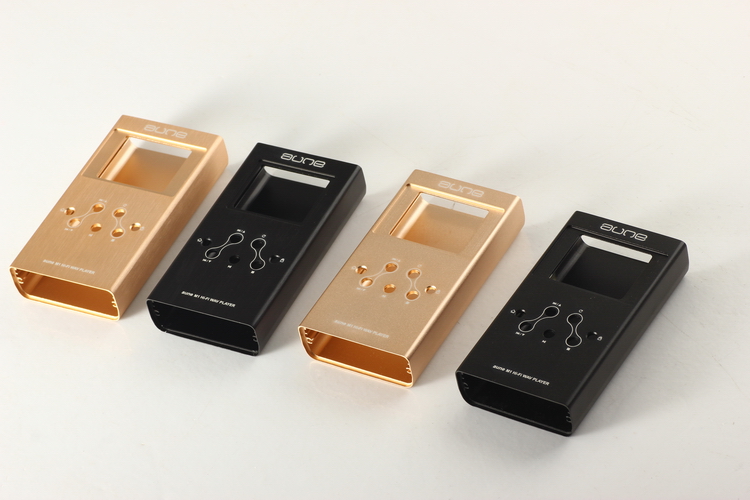

我们在三个国内最好的机箱厂开了数个不同工艺的样品,高阶版增加了金色选择!

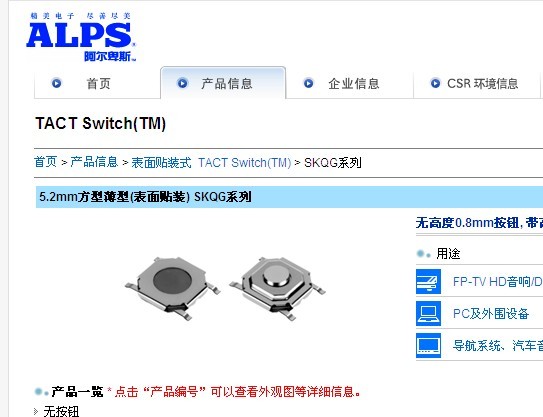

同时按钮我们也将采用ALPS的轻触按键,限定压力争取最好手感

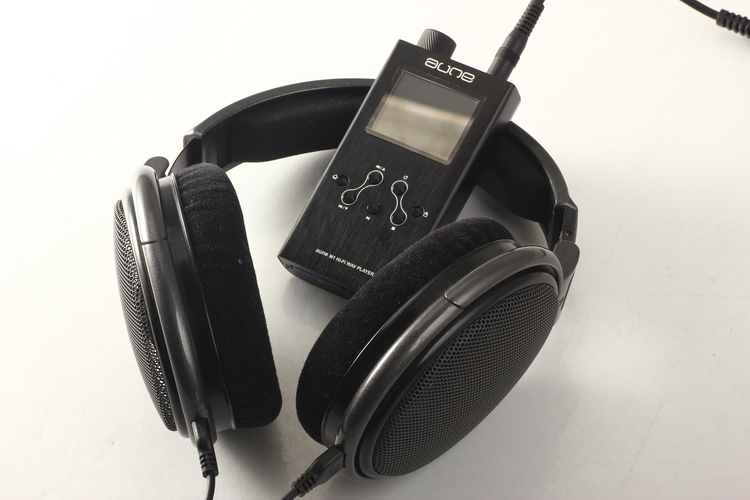

和HD650一起照片

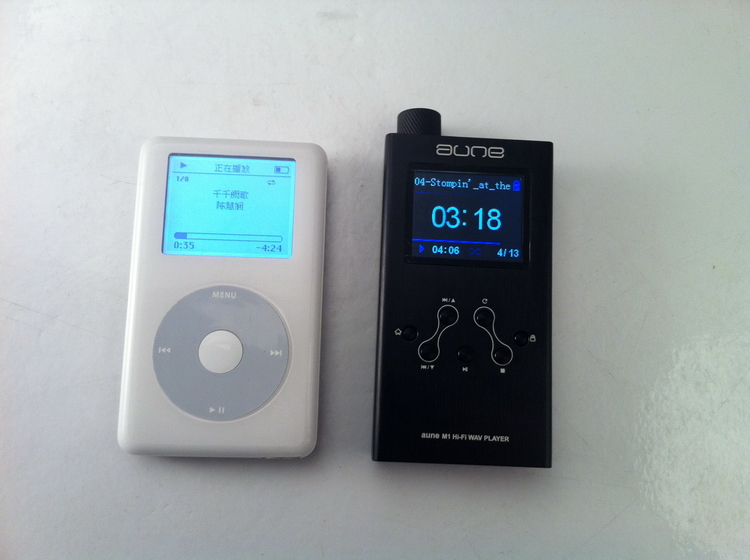

实物和IPOD一起拍照





特别订做的钢化玻璃



3

主题

2

好友

247

积分

业余侠客 当前离线

Rank: 4

UID
50075
帖子
354
精华
0
经验
247 点
金钱
241 ¥
注册时间
2008-8-6
发表于 2014-1-28 20:16 | 显示全部楼层
等释放资料啊

9

主题

0

好友

1359

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
306319
帖子
2557
精华
0
经验
1359 点
金钱
1351 ¥
注册时间
2011-3-20
发表于 2014-1-28 21:43 | 显示全部楼层
期待中,什么时候能用上,不会和女神一样又要等吧!

92

主题

0

好友

1360

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
7676
帖子
1215
精华
0
经验
1360 点
金钱
879 ¥
注册时间
2006-2-17
发表于 2014-1-29 08:09 | 显示全部楼层
音量调节用旋钮不太理解,怎么说是便携设备,破坏整体美感。

159

主题

3

好友

6250

积分


超级版主 当前离线

Rank: 8Rank: 8

UID
154
帖子
6326
精华
9
经验
6250 点
金钱
2936 ¥
注册时间
2004-3-25

元老级 社区贡献 论坛版主 优秀版主

发表于 2014-1-29 08:26 | 显示全部楼层
南人北飘 发表于 2014-1-29 08:09
音量调节用旋钮不太理解,怎么说是便携设备,破坏整体美感。

对音质不妥协,才用电位器。

55

主题

0

好友

1580

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
328286
帖子
2235
精华
0
经验
1580 点
金钱
1555 ¥
注册时间
2011-5-3
发表于 2014-1-29 11:57 | 显示全部楼层
aeon 发表于 2014-1-29 08:26
对音质不妥协,才用电位器。

有意,什么时候可以团购?

2

主题

0

好友

310

积分

业余侠客 当前离线

Rank: 4

UID
506323
帖子
398
精华
0
经验
310 点
金钱
310 ¥
注册时间
2012-6-25
发表于 2014-1-29 13:05 | 显示全部楼层
这是一款神器,值得拥有,还有一款更神器的,样子更威武的,传说用到了9018,到底要买哪一款,纠结啊,总不能左右耳各听一个吧

9

主题

0

好友

1359

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
306319
帖子
2557
精华
0
经验
1359 点
金钱
1351 ¥
注册时间
2011-3-20
发表于 2014-1-29 15:25 来自手机端 | 显示全部楼层
好东西太多了,都想拥有,纠结啊!

0

主题

0

好友

20

积分

注册会员 当前离线

Rank: 2

UID
454332
帖子
27
精华
0
经验
20 点
金钱
20 ¥
注册时间
2011-12-15
发表于 2014-1-29 20:34 | 显示全部楼层
值得期待。样式像老款爱立信手机。

22

主题

0

好友

708

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
130526
帖子
799
精华
0
经验
708 点
金钱
698 ¥
注册时间
2009-9-8
发表于 2014-1-29 21:07 | 显示全部楼层
没看见支持格式,求预留I2S接口

18

主题

0

好友

1389

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
2217
帖子
1264
精华
0
经验
1389 点
金钱
1044 ¥
注册时间
2004-11-22
发表于 2014-1-30 08:38 | 显示全部楼层
有线路输出吗?支持格式有。。。。?

47

主题

1

好友

770

积分


职业侠客 当前离线

新手上路

Rank: 5Rank: 5

UID
549144
帖子
3347
精华
0
经验
770 点
金钱
753 ¥
注册时间
2012-12-4
发表于 2014-1-30 09:12 | 显示全部楼层
电位器和小开关的耐用性不知道高不高,要是要更换的话,四层板的,真是考设置了,一般的焊笔都几难对付它

0

主题

0

好友

101

积分

论坛游民 当前在线

Rank: 3Rank: 3

UID
30548
帖子
505
精华
0
经验
101 点
金钱
101 ¥
注册时间
2007-11-16
发表于 2014-1-30 10:02 | 显示全部楼层
从来都很相信hifidiy的东西,这个时候关注的是价格。。。。。
头像被屏蔽

0

主题

1

好友

217

积分

禁止发言 当前离线

UID
95693
帖子
398
精华
0
经验
217 点
金钱
217 ¥
注册时间
2009-4-11
发表于 2014-1-30 10:24 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

0

主题

1

好友

1180

积分

侠之大者 当前离线

Rank: 6Rank: 6

UID
23279
帖子
1855
精华
0
经验
1180 点
金钱
1138 ¥
注册时间
2007-6-2
发表于 2014-1-30 11:22 | 显示全部楼层
支持什么格式?

11

主题

4

好友

572

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
53626
帖子
581
精华
0
经验
572 点
金钱
552 ¥
注册时间
2008-9-8
发表于 2014-1-30 11:30 | 显示全部楼层
这东西貌似和X5是统一架构的啊,连屏显都那么像!

23

主题

3

好友

2626

积分

罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
43041
帖子
2843
精华
0
经验
2626 点
金钱
2628 ¥
注册时间
2008-5-13
发表于 2014-1-30 12:42 | 显示全部楼层
真的秒了D50、DR40?

9

主题

0

好友

149

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
255978
帖子
142
精华
0
经验
149 点
金钱
129 ¥
注册时间
2010-10-31
发表于 2014-1-30 22:50 | 显示全部楼层
出来果断整个体验下

3

主题

0

好友

71

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
6871
帖子
36
精华
0
经验
71 点
金钱
17 ¥
注册时间
2005-12-21
发表于 2014-1-30 22:57 | 显示全部楼层
请PM一下价格!!!很有意!!!!

0

主题

0

好友

152

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
88370
帖子
233
精华
0
经验
152 点
金钱
147 ¥
注册时间
2009-3-15
发表于 2014-1-30 23:58 | 显示全部楼层
等团购
