 楼主| 发表于 2013-8-27 16:56 | 显示全部楼层
已经搞得差不多了,带灯开关坏了,要重新买过一个,得等上几天时间。

32

主题

2

好友

783

积分


职业侠客 当前离线

Rank: 5Rank: 5

UID
167704
帖子
823
精华
0
经验
783 点
金钱
715 ¥
注册时间
2010-1-24
发表于 2013-8-27 17:09 | 显示全部楼层
暗夜之灵 发表于 2013-8-27 16:56
已经搞得差不多了,带灯开关坏了,要重新买过一个,得等上几天时间。

走线工整,非常养眼

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-8-27 17:15 | 显示全部楼层
ch119 发表于 2013-8-27 17:09
走线工整,非常养眼

谢谢兄弟捧场!

18

主题

0

好友

237

积分

业余侠客 当前离线

Rank: 4

UID
505551
帖子
227
精华
0
经验
237 点
金钱
229 ¥
注册时间
2012-6-21
发表于 2013-8-28 12:51 | 显示全部楼层
简直是艺术品

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-1 22:55 | 显示全部楼层
机子已经开声了,听了一下午,声音很靓,不枉下这个血本。图片明天再上吧,今晚没拍到。

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-3 13:15 | 显示全部楼层
本帖最后由 暗夜之灵 于 2013-9-3 20:55 编辑

上图填坑:

先来一张正面靓照:


正负38V供电:






两声道的中点电压,右边那个0.3MV,拍成这样子我也很无语。





内部图再来张全貌:




最后啰嗦几句听感,仅供参考。声音很靓啊,直接接50K电位器,已经把原来要接的前级给省掉了,爽得很,声音平衡,醇厚大气,从容不迫,音乐味很浓,高频不是很亮,但是又不会让人觉得暗,更像是柔和光线下粘稠液体上泛着的几星晶光。跟1875比,多了一种从容大气,还有低频也确实更好,速度更快,毕竟变压器更大,内阻更小。很难相信这么好听的声音,是这个仅仅4元一只的芯片的杰作。

136

主题

3

好友

4787

积分

版主 当前离线

玩物不丧志

Rank: 7Rank: 7Rank: 7

UID
18059
帖子
7644
精华
3
经验
4787 点
金钱
4457 ¥
注册时间
2007-1-26
发表于 2013-9-3 13:28 | 显示全部楼层
变压器磁回路离搭棚主体线路太近,EI牛和L牛磁回路都比较大,这么近距离,地线处理得再好,感应交流声也小不了。

元件布局很失败。

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-3 14:05 | 显示全部楼层
本帖最后由 暗夜之灵 于 2013-9-3 15:09 编辑
老牛288043 发表于 2013-9-3 13:28
变压器磁回路离搭棚主体线路太近,EI牛和L牛磁回路都比较大,这么近距离,地线处理得再好,感应交流声也小不 ...


老牛版主的这个问题提得很好,布局的时候为这事头痛了很久。空间就这么大了,如果看了前面的帖子就会知道当初还要塞一个前级呢,变压器一摆在中间,各方面都会受影响,靠前,电位器、前级重不重要?靠后呢,后面有个四路输入切换,那个重要不重要呢,两害相权,只能取其轻了。
现在的思路是,优先照顾音源,其次是电位器,再次是前后级放大部分,输出部分因为电流电压比较大,线径也是最粗的,放在最后考虑:1、依靠变压器罩,把EI牛的磁回路对输入和放大芯片的干扰降到最低,我们可以看到变压器的两个侧罩正好挡住了IC和四路输入切换模块。2、把变压器尽可能的远离电位器,现在的距离是9CM,如果不是喇叭保护板,变压器肯定还会再后移2CM。3、输入切换继电器加贴一层铜箔作屏蔽,接地。
实际听感,听不到任何交流声。四路输入切换,其中1路有轻微交流声,其余3路又没有交流声,从此可以肯定不是磁回路干扰造成的,因为如果要干扰肯定是全部受灾,应该是板子设计或者是继电器质量问题。

47

主题

1

好友

770

积分


职业侠客 当前在线

新手上路

Rank: 5Rank: 5

UID
549144
帖子
3347
精华
0
经验
770 点
金钱
753 ¥
注册时间
2012-12-4
发表于 2013-9-3 19:03 | 显示全部楼层
高手,围观学习中

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-6 10:46 | 显示全部楼层
煲了几天后,那个有交流声的输入选择端口自己变好了,真是神奇。

2

主题

2

好友

670

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
27652
帖子
1005
精华
0
经验
670 点
金钱
662 ¥
注册时间
2007-9-24
发表于 2013-9-6 12:23 | 显示全部楼层
做的真漂亮呀

86

主题

13

好友

1781

积分


侠之大者 当前离线

Rank: 6Rank: 6

UID
54298
帖子
3793
精华
0
经验
1781 点
金钱
1654 ¥
注册时间
2008-9-13
发表于 2013-9-6 12:45 | 显示全部楼层
我关心的是音源切换是什么电路?如何切换的?

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-6 13:04 | 显示全部楼层

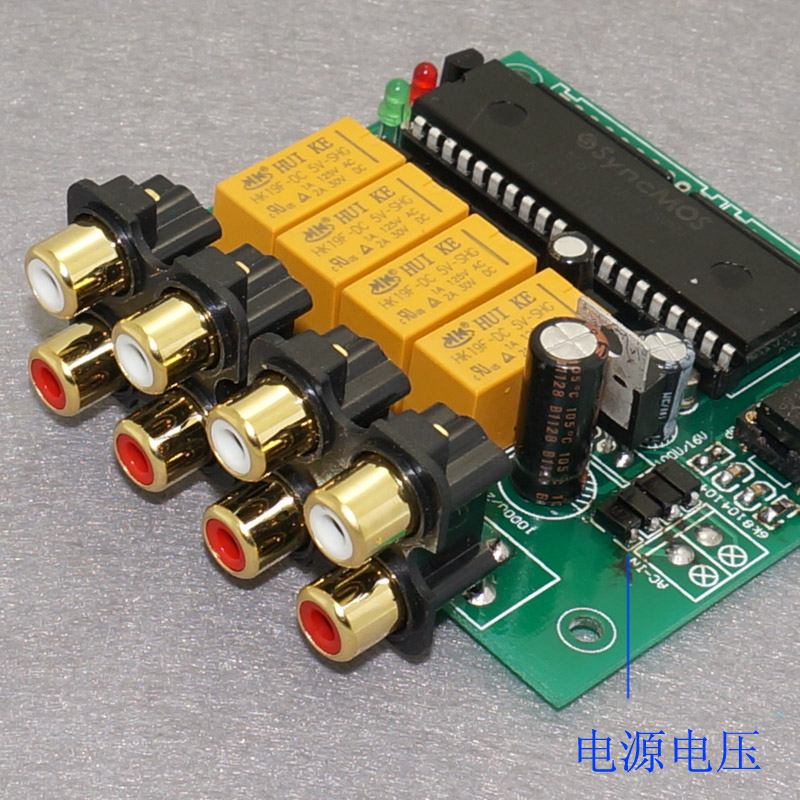

输入四路自动切换板是网上买的成品板,侧漏哥那有。电路很简洁,由一个IC通过检查四对输入口的输入电平,控制四个继电器的吸合,输入电平高于0.2V时自动锁定信号源,信号源10秒内电平持续低0.2V时自动判定没有信号,切换到下一个输入源自检。

5

主题

0

好友

144

积分

论坛游民 当前离线

Rank: 3Rank: 3

UID
533369
帖子
259
精华
0
经验
144 点
金钱
138 ¥
注册时间
2012-10-5
发表于 2013-9-6 13:53 | 显示全部楼层
又见你的大作,呵呵,我这周末准备做一套你之前搭棚的1875
头像被屏蔽

51

主题

0

好友

118

积分

禁止发言 当前离线

UID
569421
帖子
545
精华
0
经验
118 点
金钱
120 ¥
注册时间
2013-3-1
发表于 2013-9-6 16:04 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽

7

主题

0

好友

5279

积分


罗宾汉 当前离线

Mr.MWD

Rank: 7Rank: 7Rank: 7

UID
848
帖子
5575
精华
0
经验
5279 点
金钱
4950 ¥
注册时间
2004-6-18
发表于 2013-9-6 16:32 | 显示全部楼层
这牛可真壮!倩声的前提。

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-6 16:52 | 显示全部楼层
mwd 发表于 2013-9-6 16:32
这牛可真壮!倩声的前提。


兄弟的眼睛很DU啊。这个秘密一般人我不告诉他。

85

主题

5

好友

4596

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
88039
帖子
4948
精华
0
经验
4596 点
金钱
4505 ¥
注册时间
2009-3-14
发表于 2013-9-6 23:09 | 显示全部楼层
变压器看起来很大哟~

20

主题

3

好友

2051

积分


罗宾汉 当前离线

Rank: 7Rank: 7Rank: 7

UID
27133
帖子
3059
精华
0
经验
2051 点
金钱
2004 ¥
注册时间
2007-9-14
 楼主| 发表于 2013-9-6 23:35 | 显示全部楼层
dyh8283221 发表于 2013-9-6 23:09
变压器看起来很大哟~

114片,叠厚6CM,设计功率330W

15

主题

1

好友

742

积分

职业侠客 当前离线

Rank: 5Rank: 5

UID
119509
帖子
872
精华
0
经验
742 点
金钱
740 ¥
注册时间
2009-7-21
发表于 2013-9-21 08:46 | 显示全部楼层
此鸡纯纯的是自绕牛靓...
