PCB、遥控、双供电模式版的EL34纯二

赵雷

首先允许我向电路原作者J版致敬。

结束租房生涯，搬进自己的新居以后，我一直想搞一套像模像样的设备来听音乐。不但内在素质要好，外观也必须过得去，毕竟是自己的家了，不能像以前做的机器那么难看了。

首先，选择了纯二线路，内在是有保障的了。拆了之前做的机器，用的管就是6N8P和EL34。另外去购买了成品机壳和铝拉丝牛罩，外观方面应该可以提高一个层次。






打好孔的机壳，还有牛罩




用的管子，很普通，老曙光6N8P和新曙光EL34B都是上台机器拆下来的，曙光5AR4是这次制作新买的。




使用的牛，浙江杨先生的电源牛和扼流圈，还有贵州文先生处定做的输出牛，因为我的音箱是6欧的，只好定做。


前段时间对晶体管稳压产生了兴趣，因为我觉得好的稳压电源在性能上应该是比传统方式的电源电路高不少的，因此想把它应用在自己这台纯二上。最后决定在J版原设计的基础上增加晶体管稳压电路，并使用开关可以进行切换。这种做法可能看起来有点蛋疼，不过我有我自己的理由。之前听前辈们说过类似晶体管稳压速度快但是味道薄之类的说法，但是毕竟自己没有体会，现在做进同一台机器里，在同样电路同等条件下对比两种电源处理方式各自的优缺点应该是直接有效的。我觉得这种耳听为实实际对比的方式对于我们菜鸟积累经验提高水平是很有好处的。

稳压电路方面，最终采用了LM317（阳极、前级供电）和VB408（帘栅供电）的成品IC来做。之前我也曾自己胡乱设计电路，可是最后失败了，增益太高振得一塌糊涂。



电源部分的原理图。几个开关拨到一边的时候就和原设计一样，拨到另一边的时候就是1N4007整流--330u滤波--5AR4缓冲--LM317稳压供阳极--LM317稳压供6N8P--VB408稳压供帘栅。


决定采用PCB制作，还是因为觉得用PCB组装起来方便一些，而且自己没有信息搭出整洁的棚（当然调试时PCB就比搭棚麻烦了）。

赵雷

焊好的主PCB正面。几个大电容用的是化工的330u/450V的，从公司顺的~

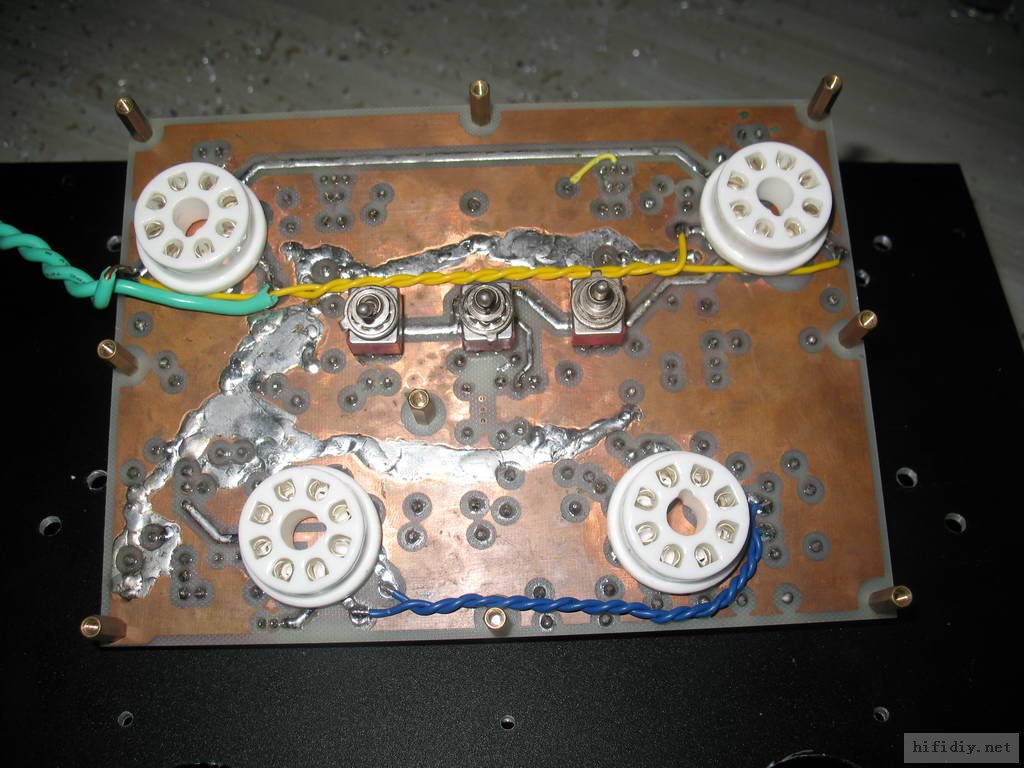

焊好的主PCB背面。雕刻的PCB没有绿油，担心以后铜箔被腐蚀，所以大部分走线都用烙铁上了锡。




整流管板正面，继电器是遥控控制电源用的




整流管板背面




遥控器和遥控接收小板。遥控器是之前买的一个电脑用遥控器，选了其中几个用不到的键来控制这台机器。遥控解码和控制使用ATTINY13单片机，控制马达电位器来调节音量，以及驱动继电器控制功放电源。




组装完成的内部图，线还是很乱，改天从公司再顺几根扎带扎一扎。




完成的样子，和我的HTPC（客厅电脑）在一起。顶板上管子的孔开大了，都可以看见里面的PCB，这个是这次制作的败笔。




再来一张

赵雷

最后进行的调试，一是发现电源牛要差一些，高压绕组电压为290V，比原图还要高一点，但是在使用原版的电源模式时，电压达不到原图中标注的数值，阳极供电不到330V，帘栅部分在调整稳压二极管数值之后才达到210V，此时阳极电流也偏低。实测削顶前输出功率只有6W左右。

在晶体管稳压模式时，电压基本达到原图数值，阳极供电338V，帘栅214V。不过开始时阳极电流仍然感觉偏低，削波时是正半周先开始削，功率有7.5W。后来把阴极电阻减小到120欧，基本是正负半轴同时开始削了，功率也达到8.5W。曙光的管子一致性还是不太好，左右声道的阴极电压相差有0.2V。

至此这台机器的制作就告一段落了。因为老婆怀孕，也要暂别DIY，把时间用来做家务和陪老婆散步了。

这机器昨天晚上刚刚完工，还没有怎么听。如果哪位有兴趣的话，容我以后慢慢汇报听感吧。

细雨听音

遥控有意思。方便很多--

HO159

LZ能详细介绍一下遥控器和遥控接收小板部份吗?

lfllwj2006

LZ能详细介绍一下遥控器和遥控接收小板部份吗?

kenny

EL34已经从CII里取消了。

slsdz

大致是先读出遥控器的键码,用ATTINY13单片机做软件解码,从而控制电位器马达的正反转

赵雷

遥控器是早先购买的用于HTPC的一种遥控器。现在有的人在客厅里放一台电脑，连接电视和音箱，用来放电影听音乐，比较方便，这种用途的电脑被称作HTPC（Home Theater PC）。我的最后两张照片中胆机下面压着的就是我的HTPC，和功放差不多样子的机箱。这种遥控器的接收器放在机箱里，通过USB和电脑连接，可以用遥控手柄模拟键盘和鼠标的一些动作。这个遥控器的按键功能可以通过自带的软件进行修改定义。我为了方便，就用了它的遥控手柄，用上面用不到的三个键控制功放的开关机和音量增减。

然后就是红外遥控的通讯协议。遥控器发送的其实是一列特定宽度的脉冲，脉冲的宽度代表了待发送的数据。按不同的键，发送不同的数据。接受器件是一种一体化的红外接收头，接受红外线以后输出和遥控器发送的一样的脉冲。有兴趣多了解一些的朋友可以看看这个
http://wenku.baidu.com/view/bd9951db7f1922791688e880.html
里面详细解释了红外遥控的协议。

首先我用示波器看输出的波形，读出我需要使用的三个按键的键码记下来。然后写单片机程序，通过程序判断脉冲的宽度从而读出数据，并且判断是不是我需要的三个键，如果是，则程序控制电位器马达或者继电器执行相应动作。

其实是挺简单的一段程序，结果因为近一年半多在公司的工作都是在写汇编，C语言很久没用手都生了，因为各种手误和语法错误整整调了一天才调好。

赵雷

EL34已经从CII里取消了。
kenny 发表于 2011-9-1 12:41

这我知道，不过手头的管子就只有EL34。

该不会说使用EL34的话就不可以被称作纯二了吧？

kenny

听着一定很好。

yitiaotui

效果切换搞习惯了，连电源都切换

香辣匠

定制的输出牛看上去很饱满，应该是好好设计了的。
pcb可以不搪锡，我一般是用香蕉水酒精溶液刷一遍，不影响颜色，也不耗锡，话说锡还是挺贵的。

赵雷

回复 13# 香辣匠

感谢回复。文先生的牛是我的两个朋友都用过推荐的，我测过参数也很好。

香蕉水我没用过不知道哪里搞，不过锡对我来说倒不难，三年前刚工作时从公司顺的一卷，到现在还没用完，呵呵。
